Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

8 februari 2024

Ort

Trollhättan, Västra Götalands län
Skenornas infästning
Skenskarvar
DC kabel förläggning
90% godkända10% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Huawei DTSU666 (med CT)
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Alla batteripack är inte fastsäkrade, krav vid väggmontering.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

14/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

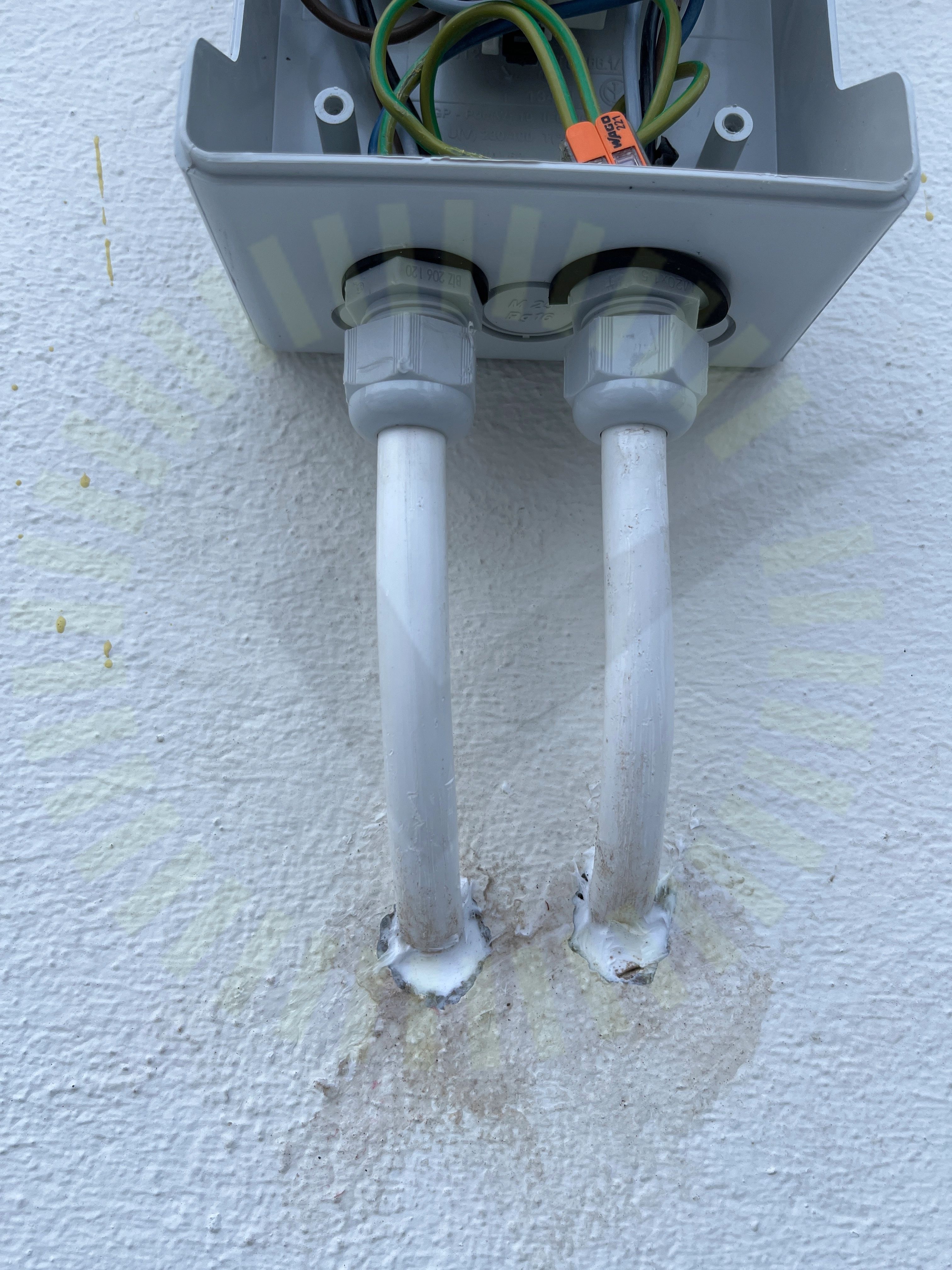

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

2/17
Kontaktdon

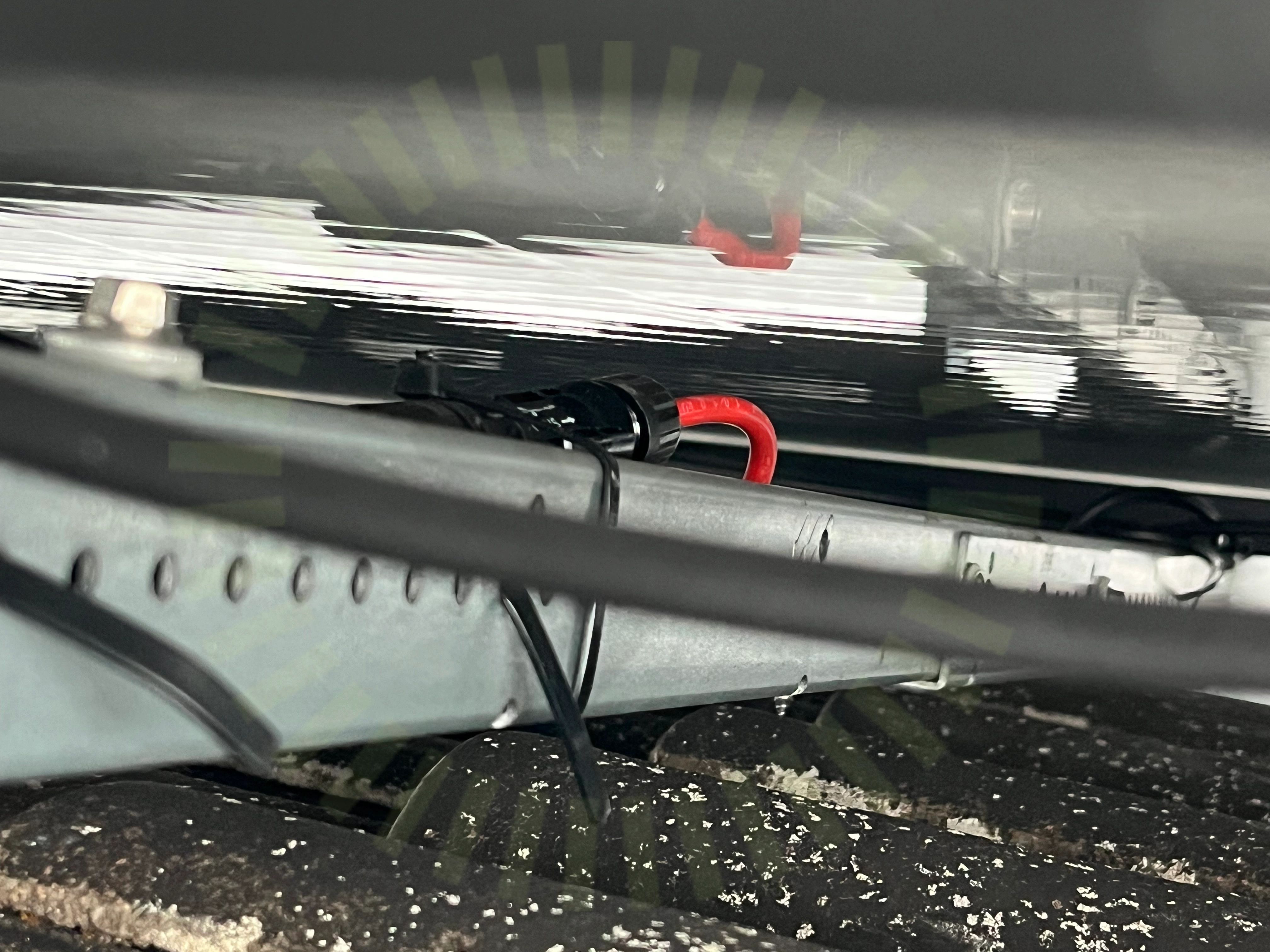

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Klämmornas placering

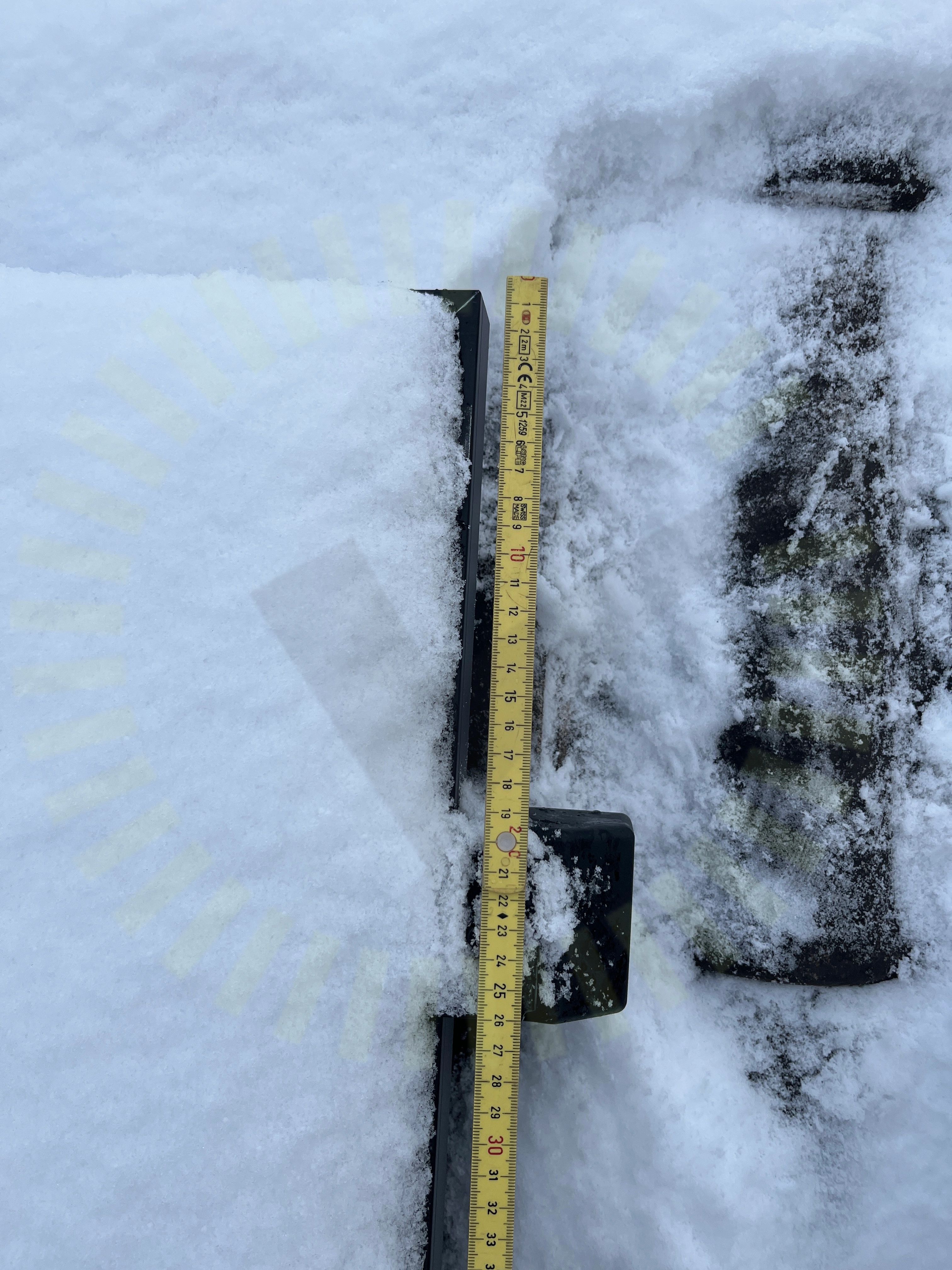

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

12/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslåda böjradieMellanrumPanelkablagets böjradieSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

3/17
PunktbelastningSkador på panelSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

6/22
DC kabel förläggning

6.1 DC kabel förläggning

Inte godkänd

Kontakt gömd under pannorna.

Skenornas infästning

6.2 Skenornas infästning

Inte godkänd

Skruvarna är endast fästa på ena sidan av takkroken. Det finns även ställen där det bara använts 1 skruv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
Takgenomföring

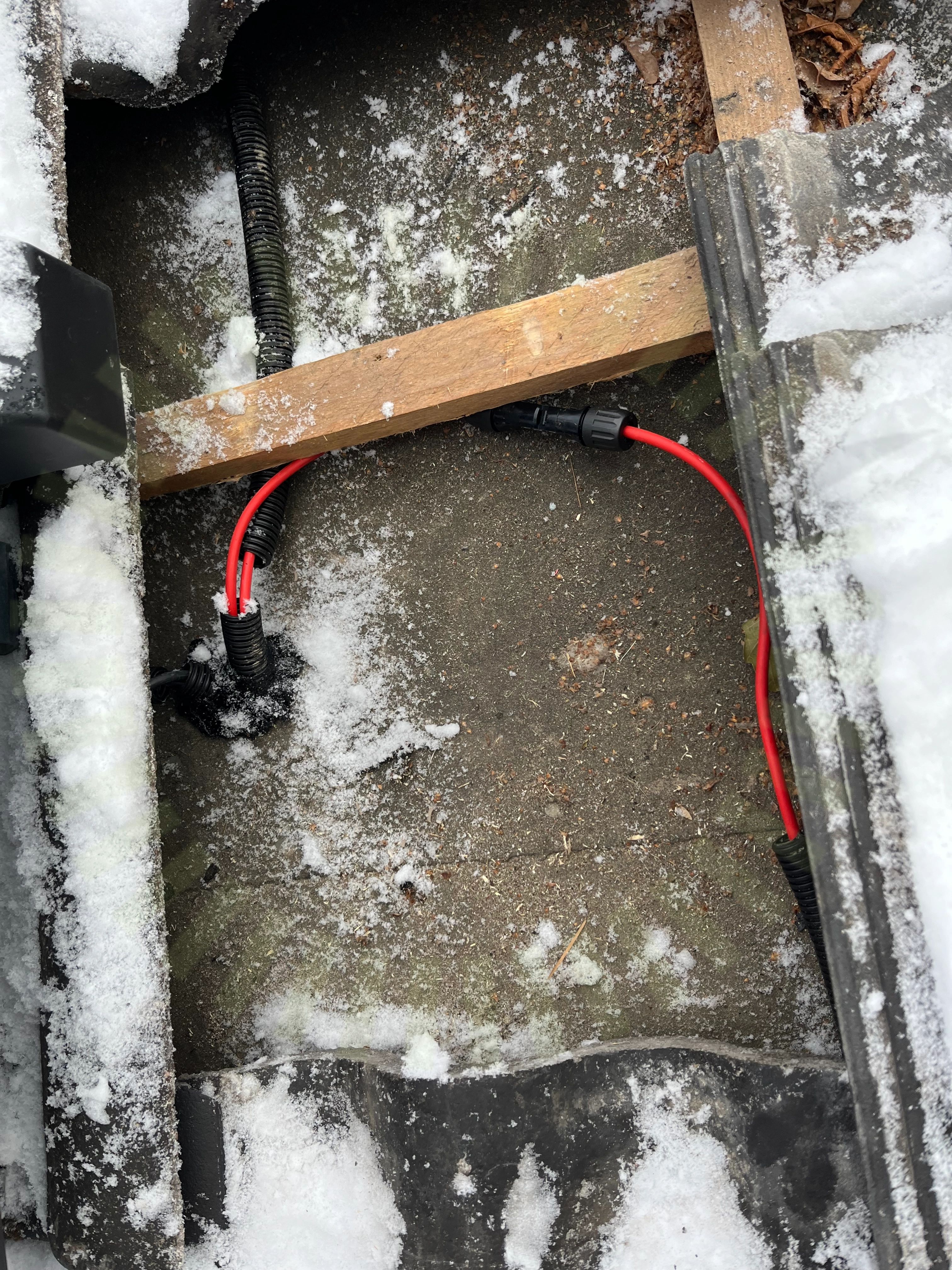

6.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Skenskarvar

6.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
Snö- och Vindlastberäkning

6.5 Snö- och Vindlastberäkning

Inte godkänd

Fel infästning är använd, det står råspont i lastberäkningen.

Tillverkarens montageanvisningar

6.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/22
Bärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
DC Kontakter anslutning

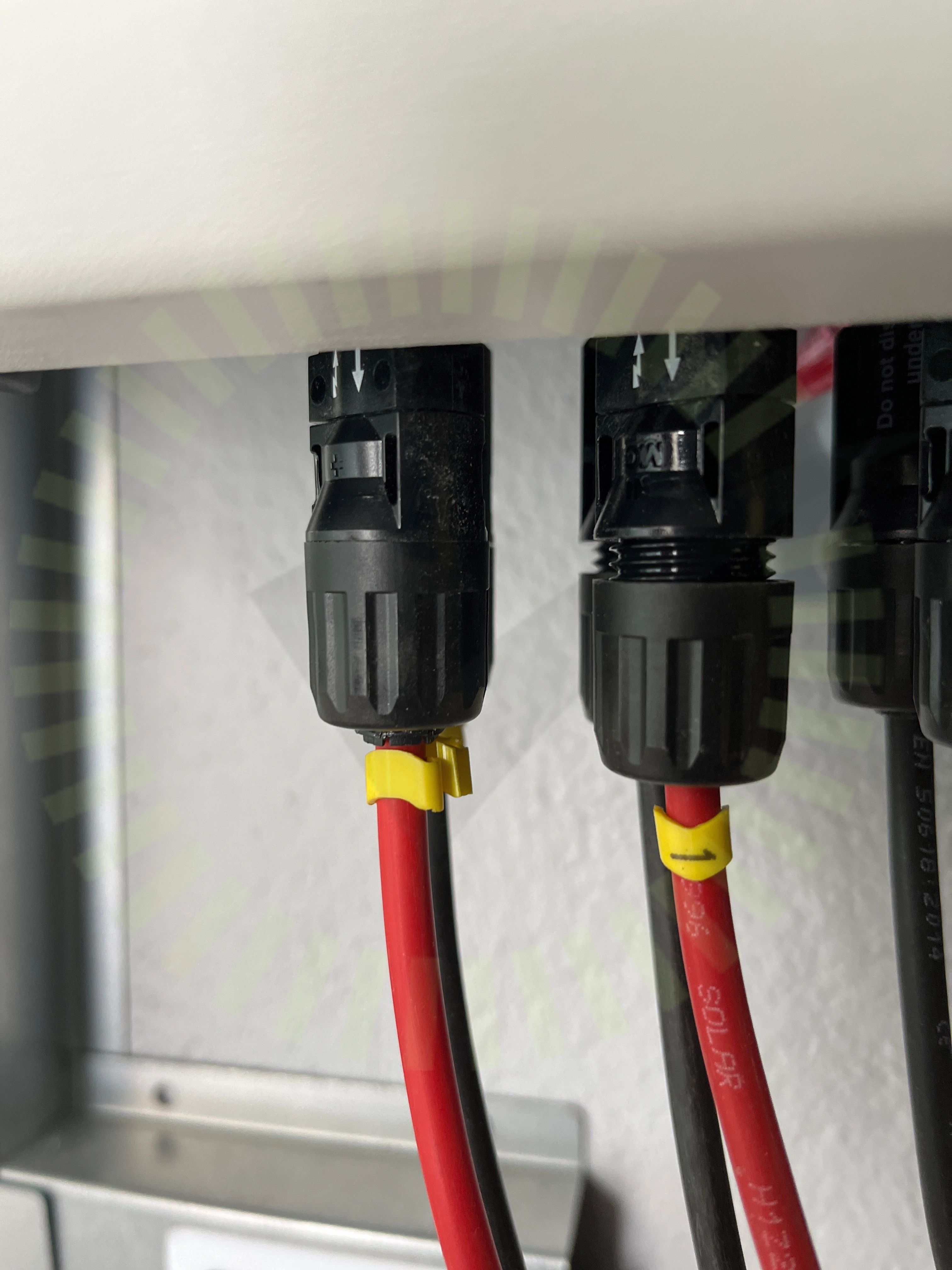

9.1 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

35/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
