2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd vid flertalet ställen.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.8
Installation genom
Svea Solar
Datum
28 maj 2024
Ort
Södra Sandby, Skåne län
92% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HPH
OptimerareHuawei: SUN2000-450W-P2
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CC90- UNUM Betongpannor
Anmärkningar
4/24
2.2 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad generellt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
2.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

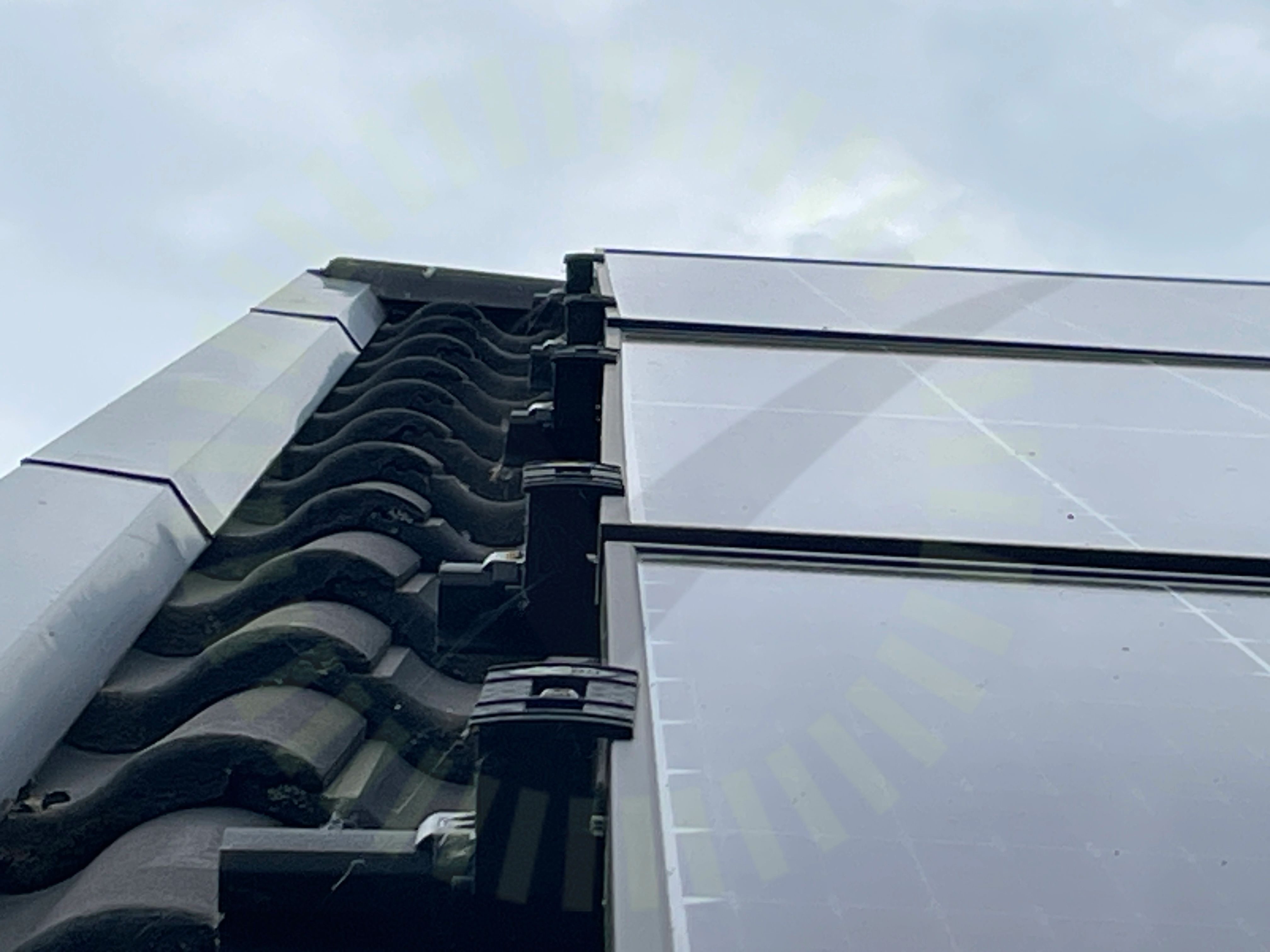

2.4 Ändklämmor
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ligger ej mot panelram.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7
Godkända kontrollpunkter
19/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/24Takgenomföring
Huawei: LUNA2000-5-15-S0
Anmärkningar
1/15
3.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Godkända kontrollpunkter
14/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
1/40

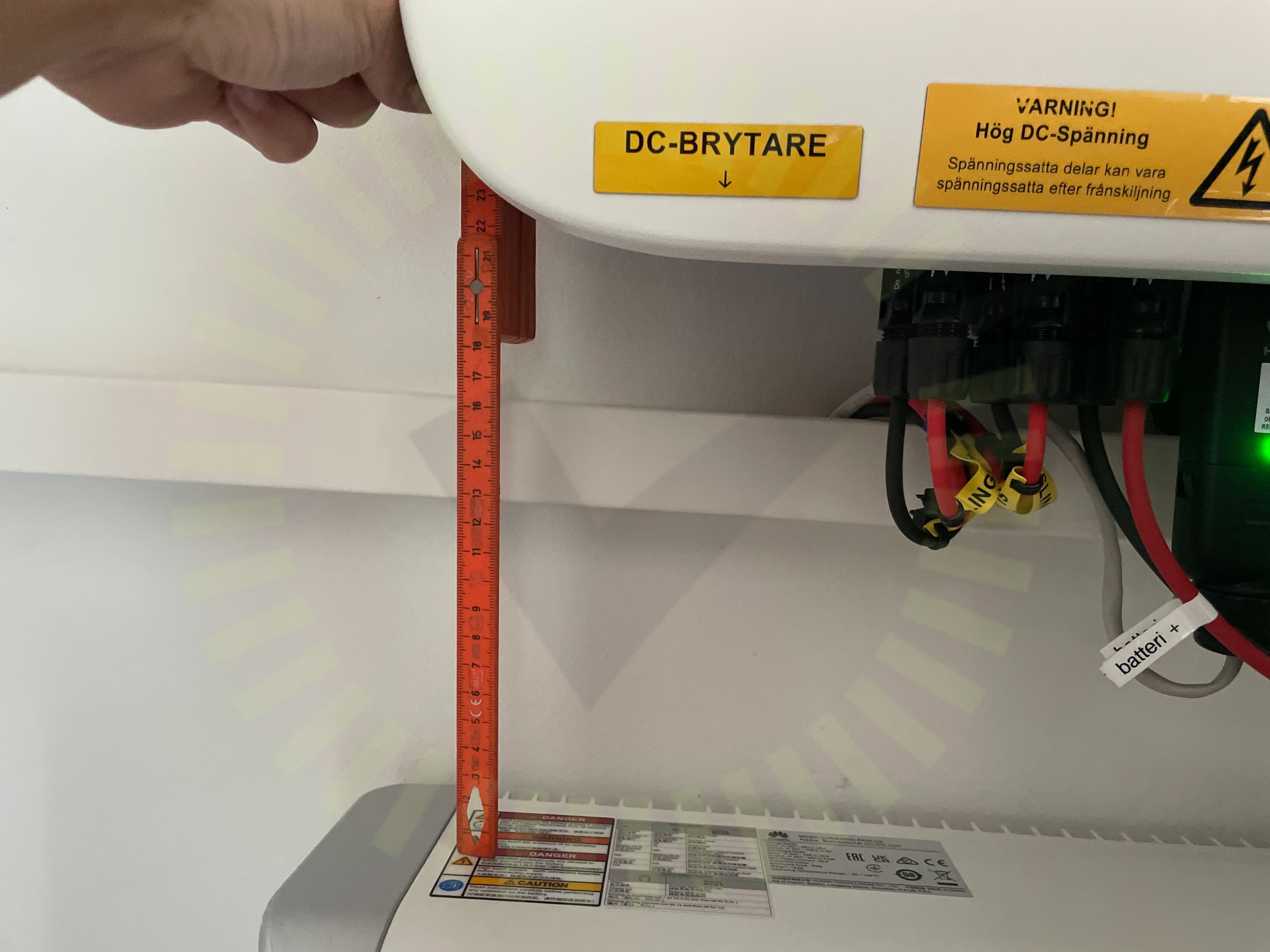

4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Godkända kontrollpunkter
39/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Huawei: SUN2000-450W-P2
Anmärkningar
1/135.1 Mätvärde optimerad sträng
Inte godkändMätprotokoll saknar värde för optimerad sträng
Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30
Godkända kontrollpunkter
12/13Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareFastsäkring av produktKontakterMax total effektSträngdesign för SUN2000-M1VentileringVärmeutveckling
Longi: LR5-54HPH
Anmärkningar
2/18
6.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
6.2 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till takAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Säkerhetsbrytare AC
Anmärkningar
1/7
7.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
