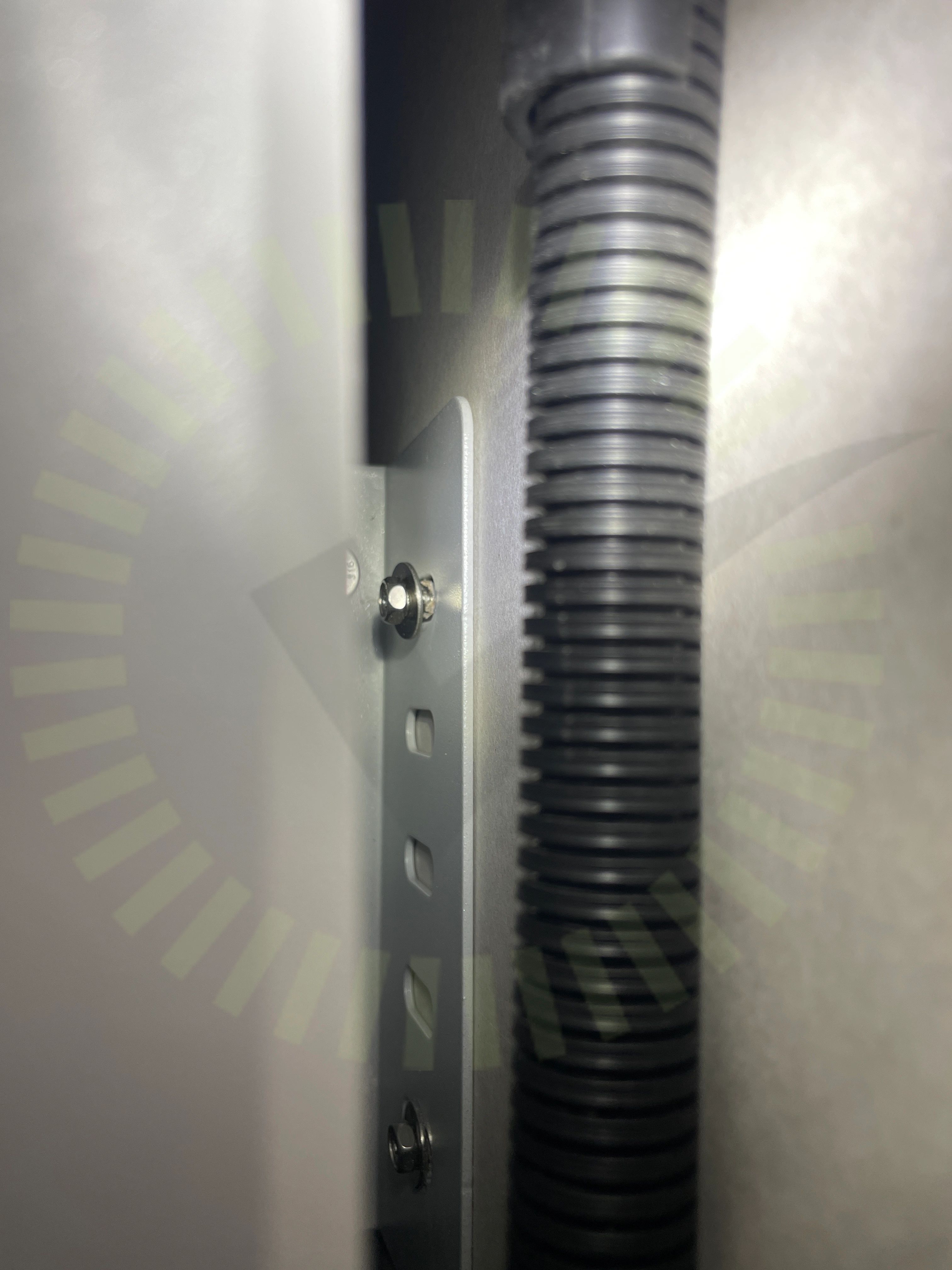

2.1 Fastsäkring av produkt
Inte godkändSkruv ej helt inskruvad.
SBR064-256-UEN-Ver19-202302, Sida 24
Besiktningsrapport
9.0
Installation genom
Arba Solar
Datum
21 februari 2024
Ort
Löddeköpinge, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerOmnisPower: OP(xxx)M54-NT5-BF
OptimerareTigo TS4-A-O
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/15

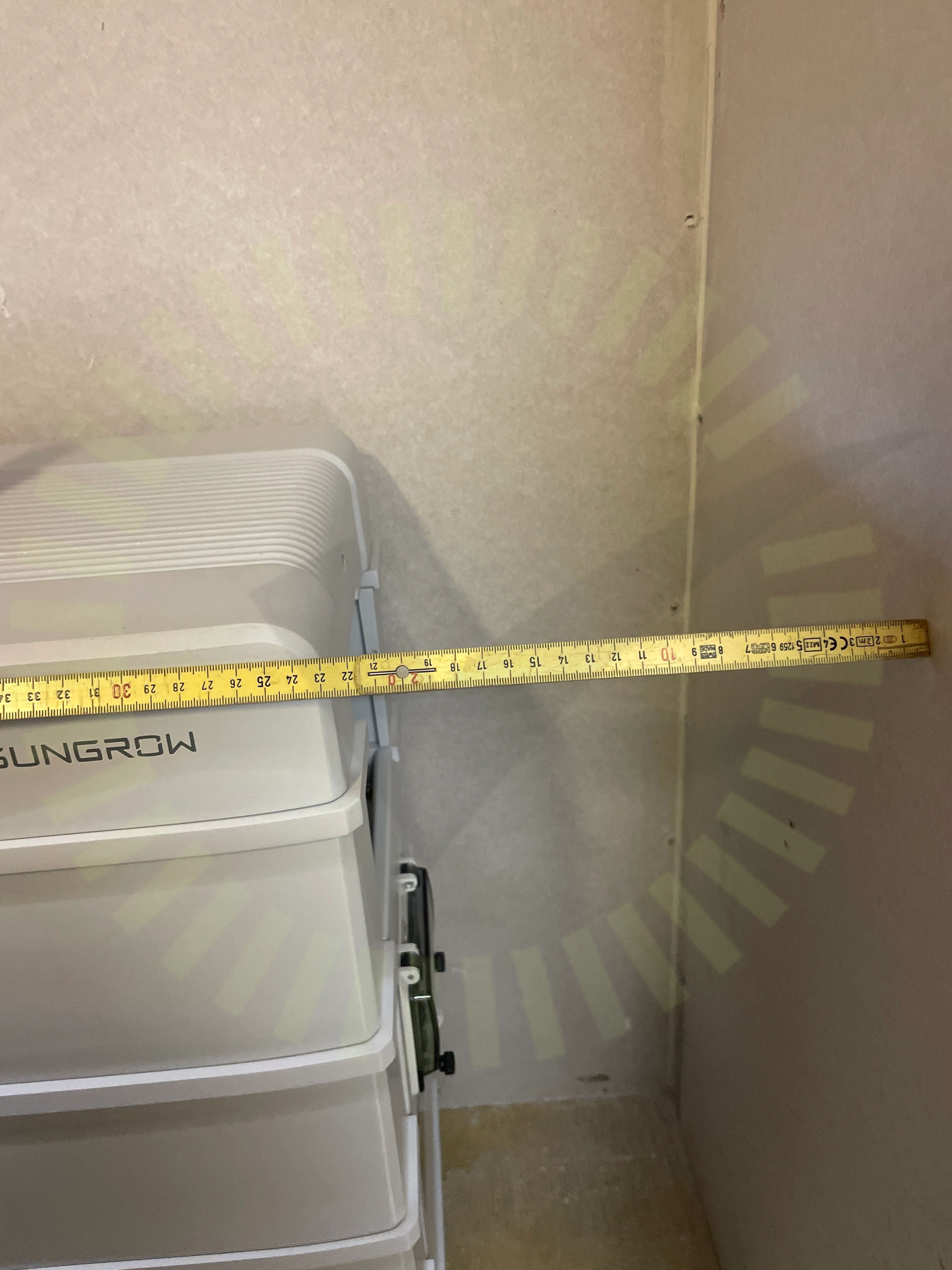

2.2 Närliggande objekt
ÖverenskommelseBatteriet har inte rätt avstånd till omkringliggande material. Batteri placerat för nära väggar. Kund har själv byggt utrymme och är OK med placeringen.
SBR064-256-UEN-Ver19-202302, Sida 15
2.3 Sammansättning av komponenter
Inte godkändBatteripaket är inte fastsäkrade.
SBR064-256-UEN-Ver19-202302, Sida 24-27
Godkända kontrollpunkter
12/15Batteri PEBatterimodulDC anslutningLock och sidoskyddRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
1/4

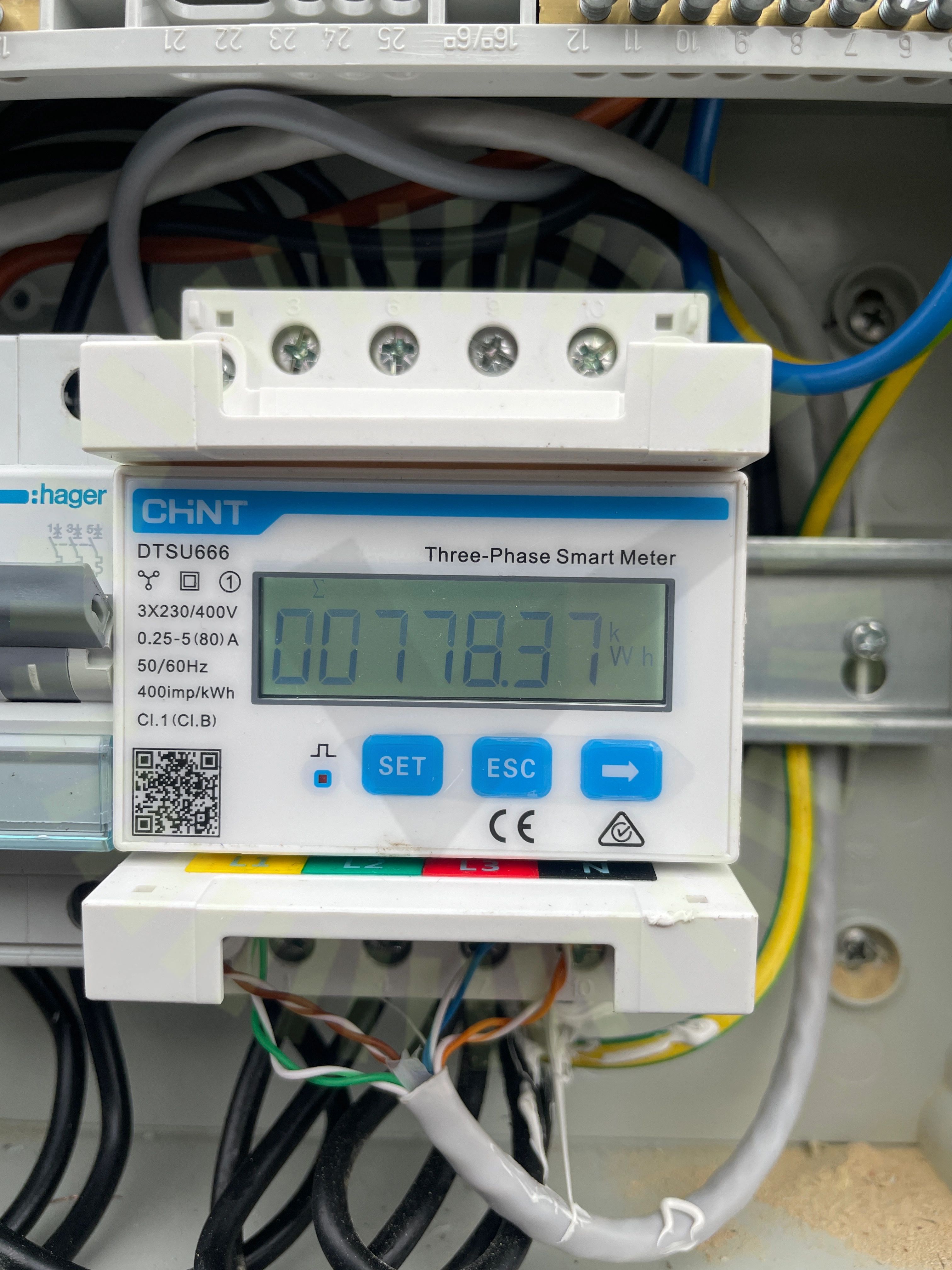

3.1 Anslutning av smartmätare
Inte godkändSmartmätarens matande kablar är inte korrekt anslutna. Neutralledare är ej ansluten.
DTSU666-QIEN-Ver13-202007, Sida 6
Godkända kontrollpunkter
3/4Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
2/7

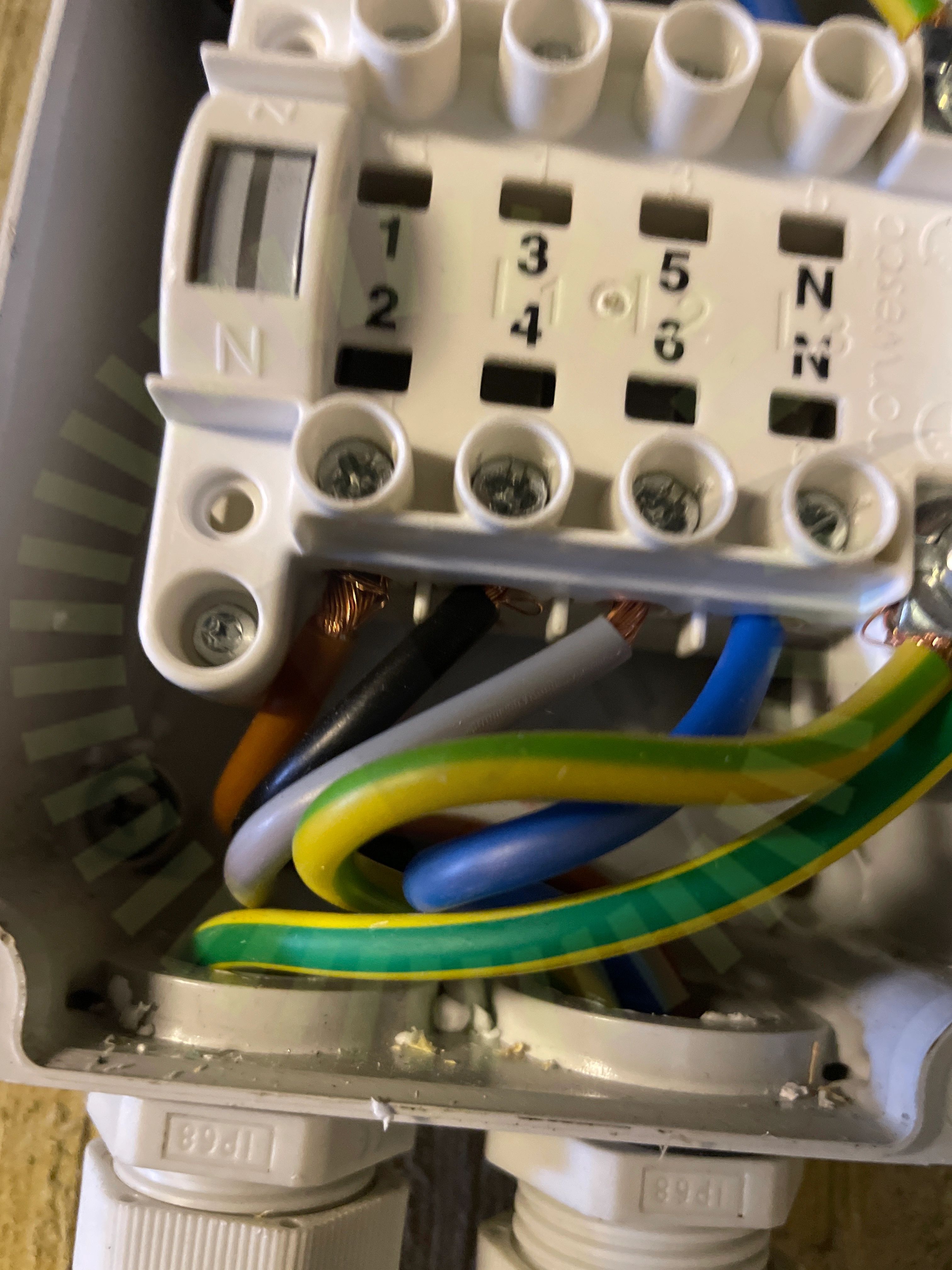

4.1 Anslutningar i brytare
Inte godkändKardeler spretar från plint.

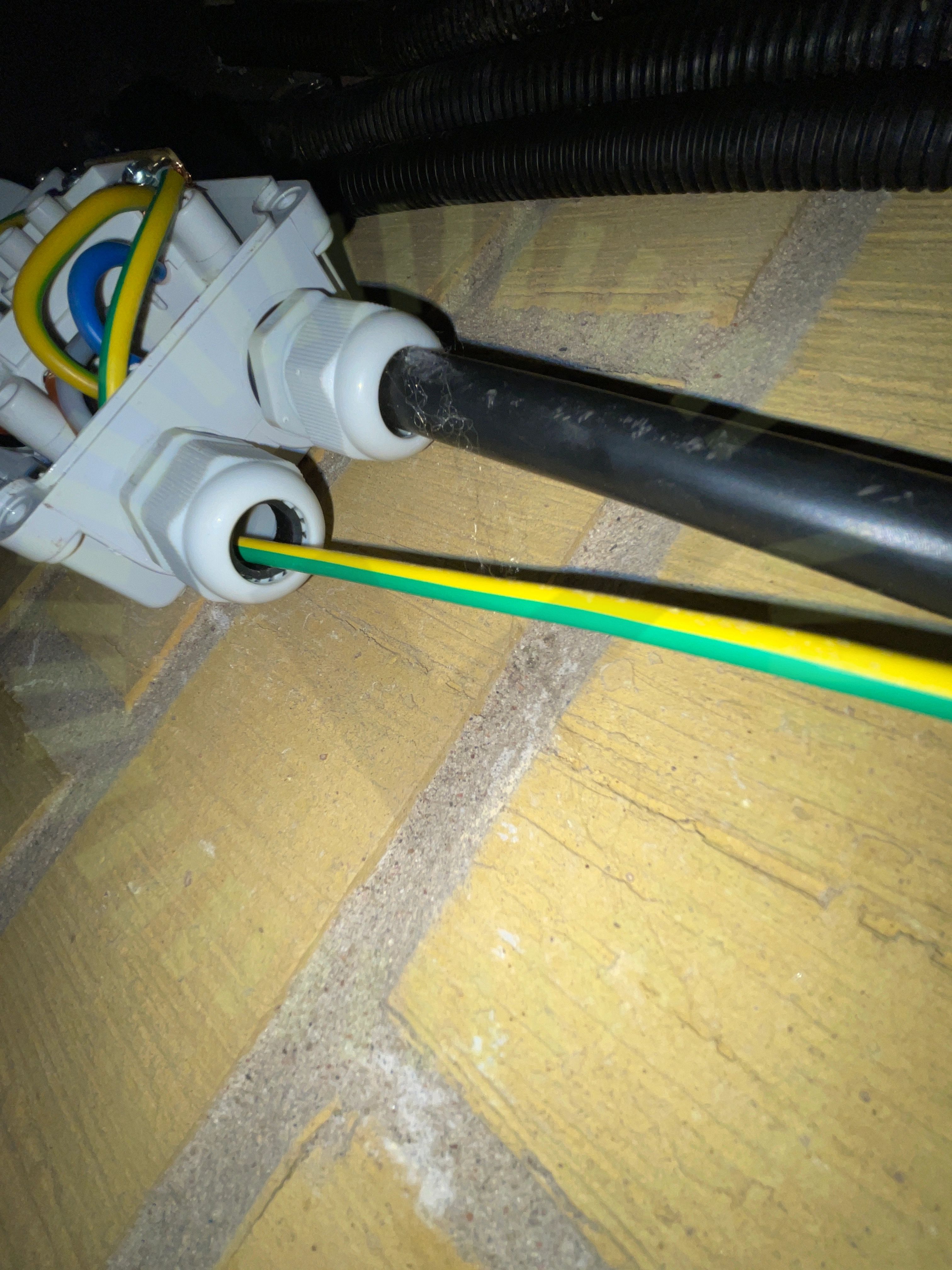

4.2 Kabelinföringar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
5/7EgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/24

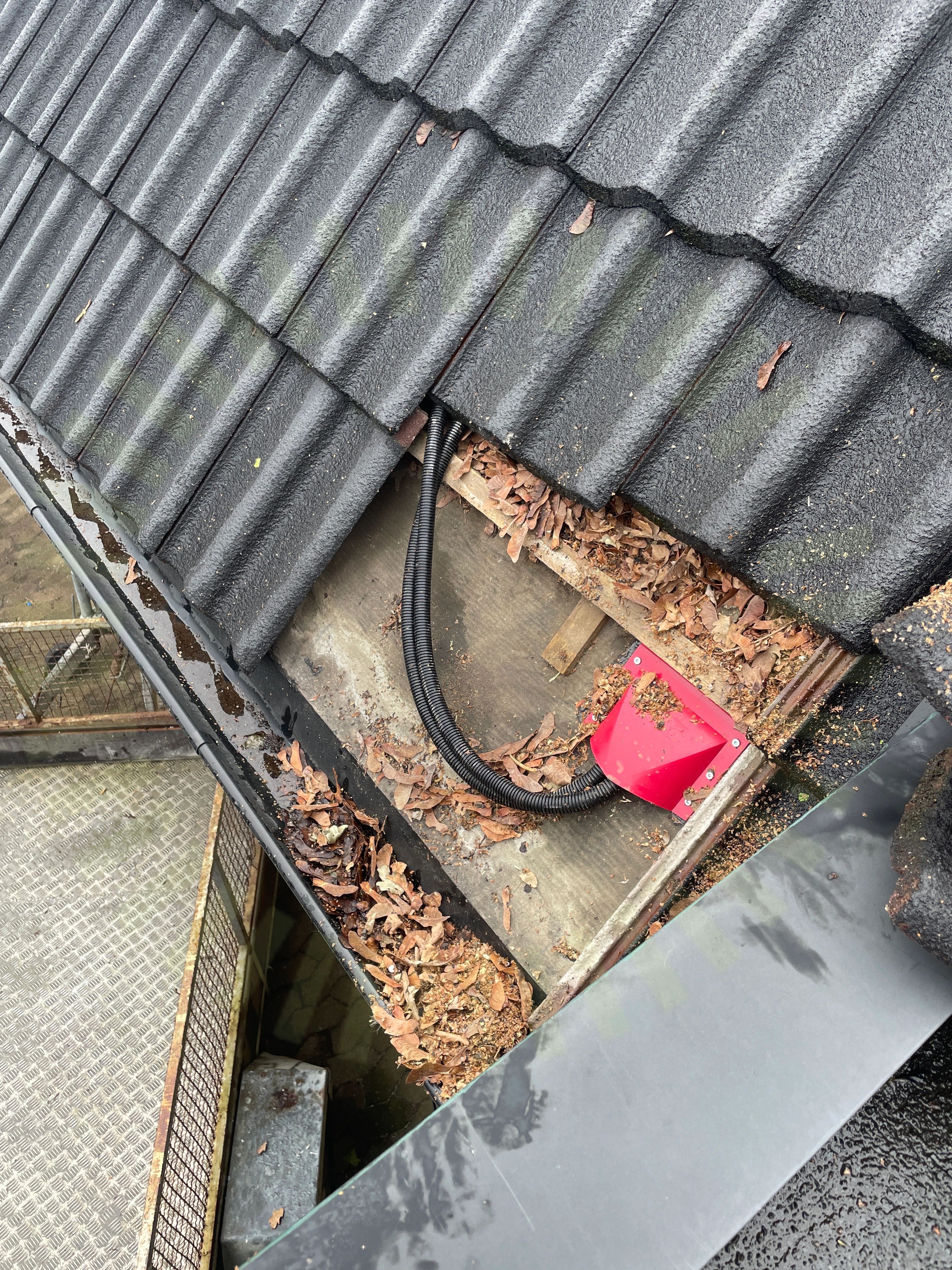

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte lämpligt fastsäkrad. Ligger löst under pannorna.
SS 436 40 00 (712.522.101)

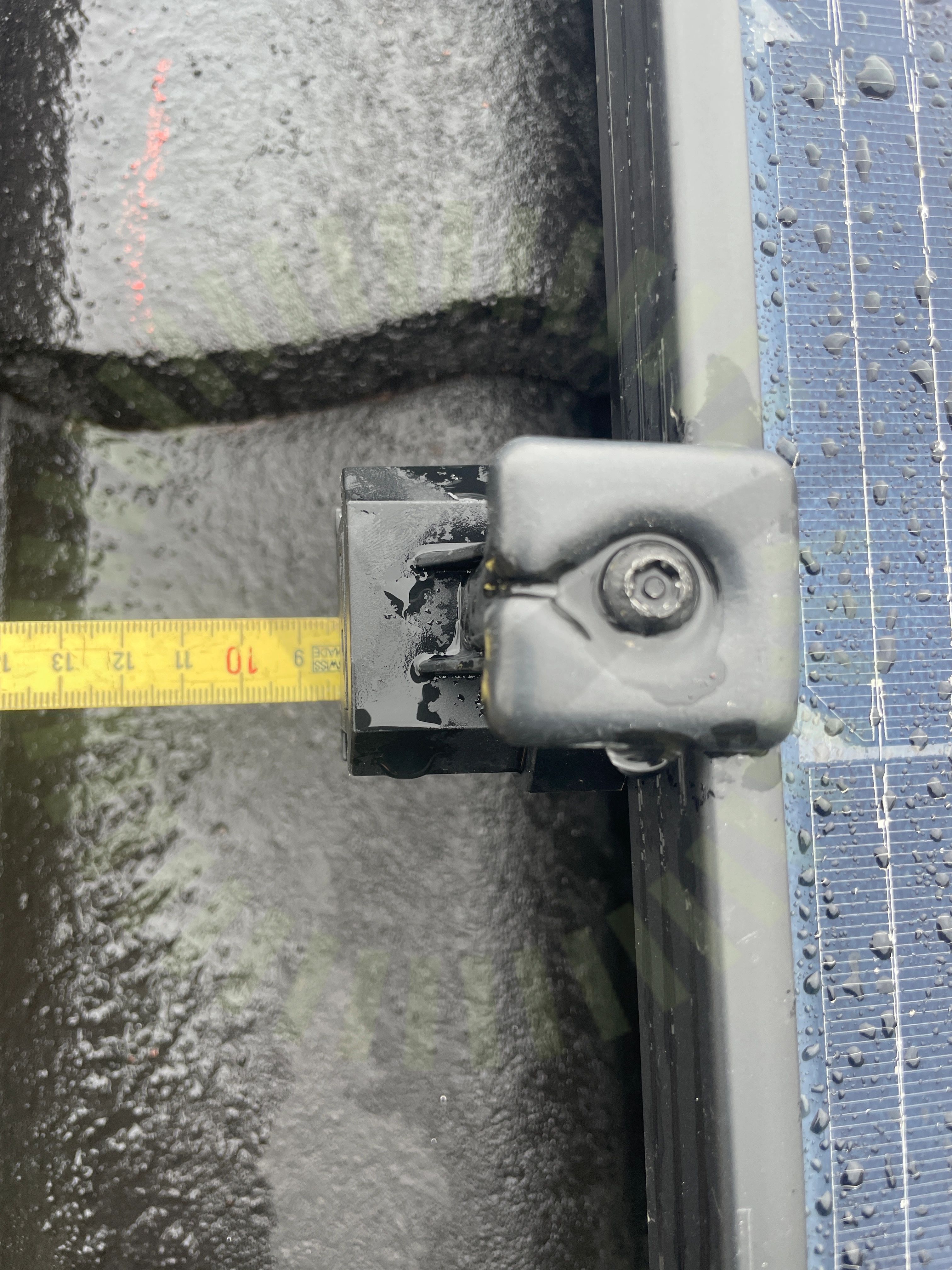

5.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
22/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, OmnisPower: OP(xxx)M54-NT5-BF
Anmärkningar
2/17

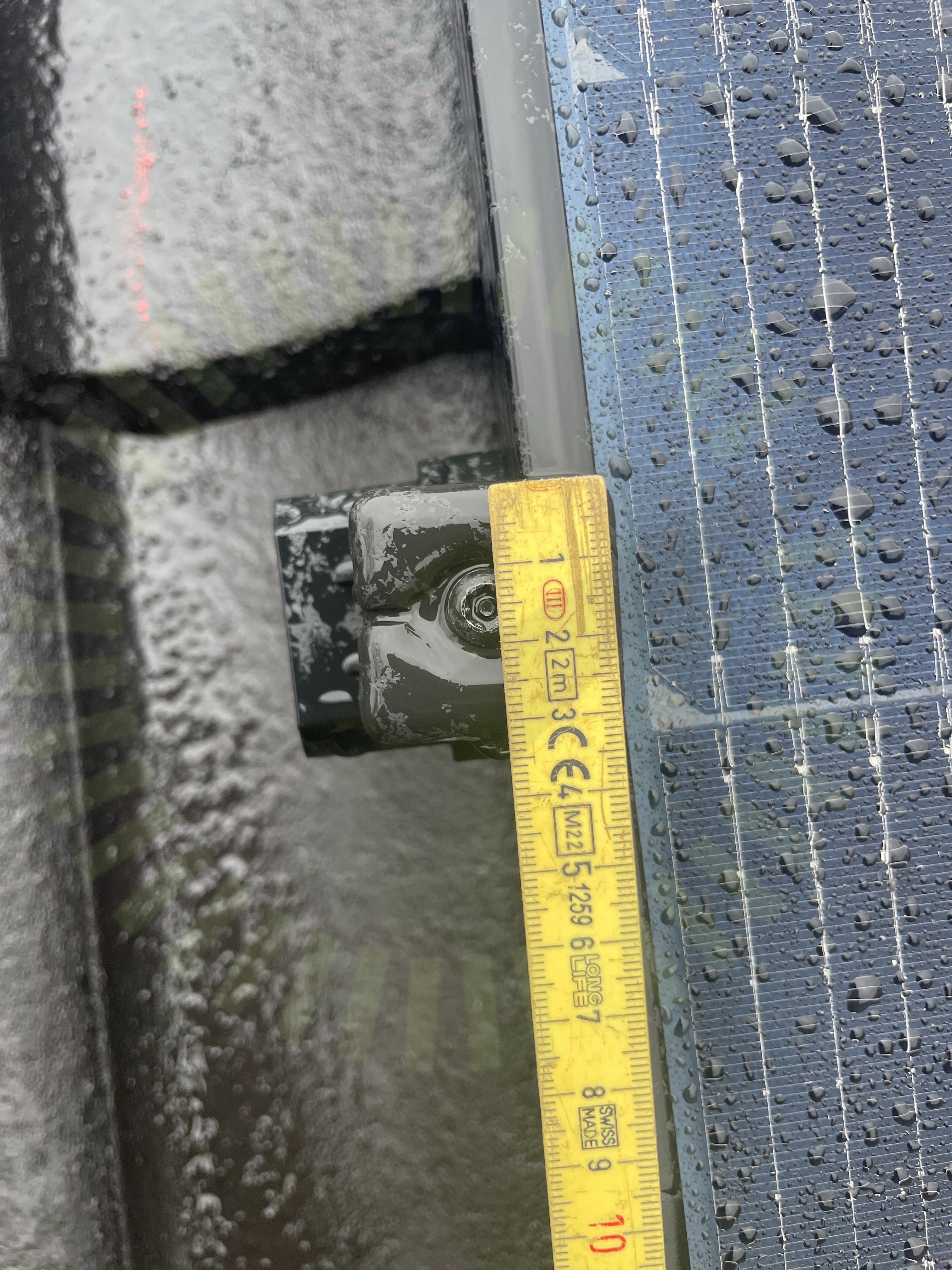

6.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
OmnisPower: Europe Installation Guide 20231023, Sida 10

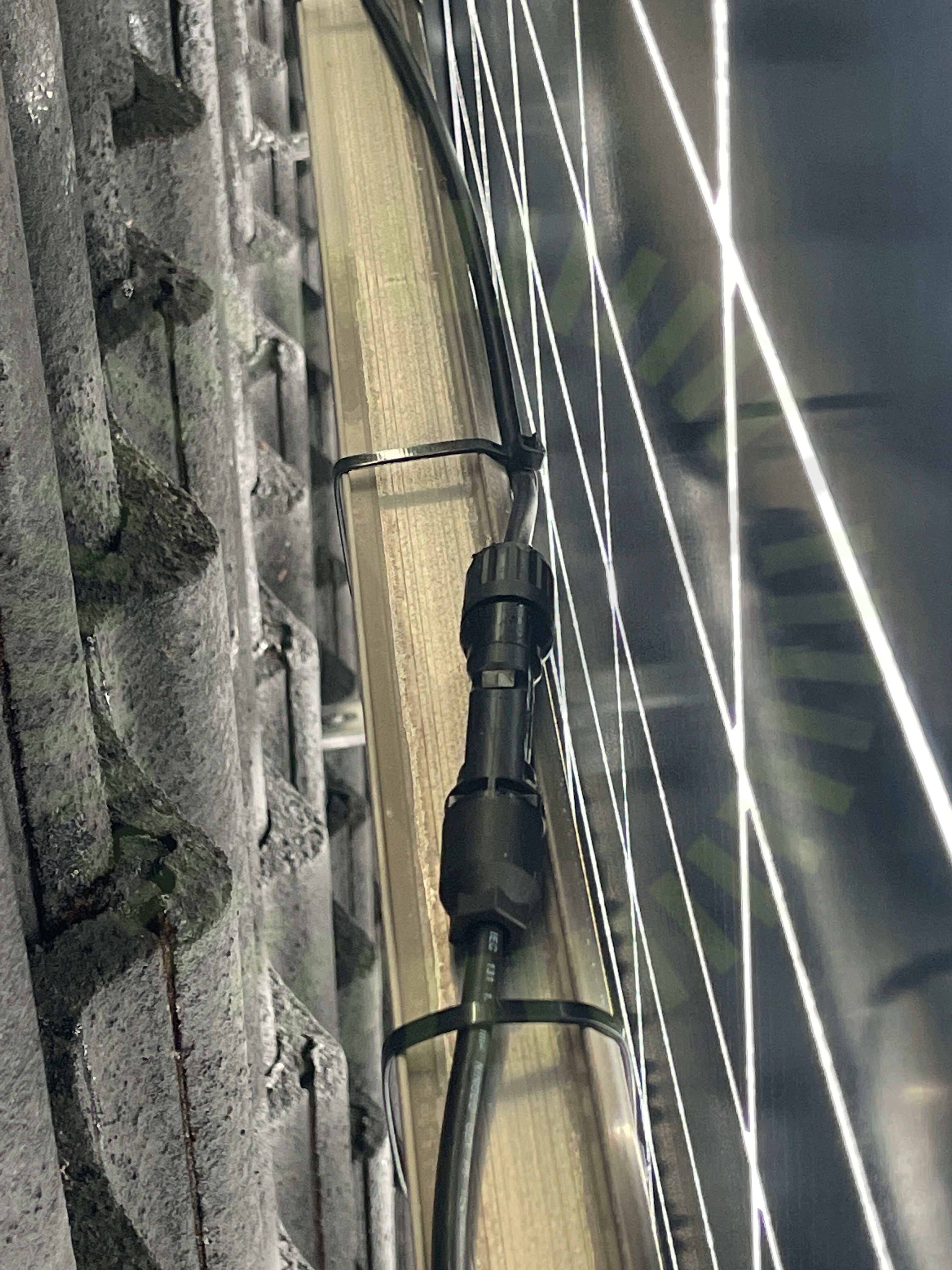

6.2 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Tigo TS4-A-O
Anmärkningar
2/7
7.1 DC Kontakter
Inte godkändKontakter anslutna till optimerarna är inte desamma som de förmonterade på optimeraren.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 2

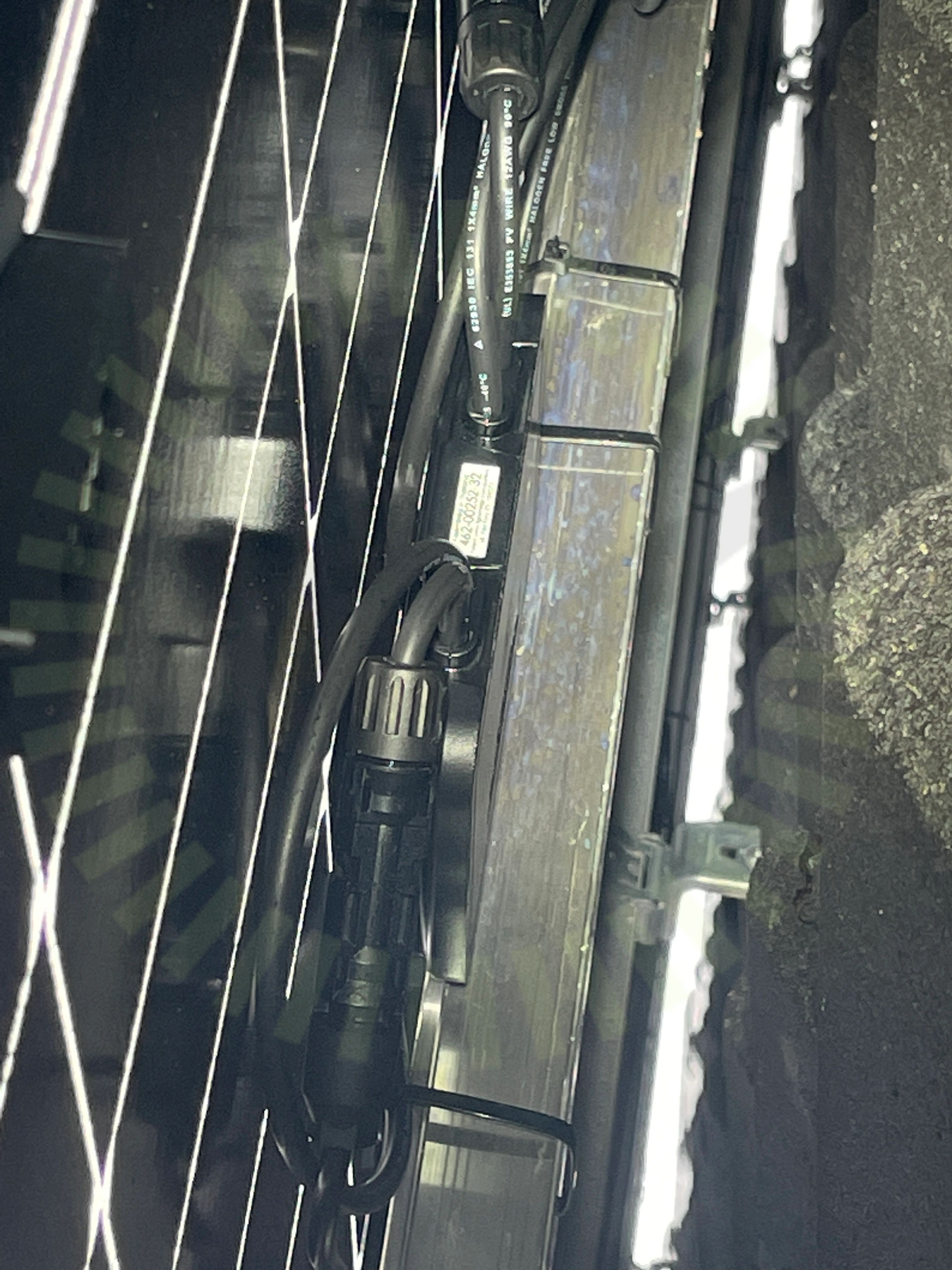

7.2 Skarpa böjar på kablar ut från optimerare
Inte godkändFör skarp böjradie på kablge ut från optimerare.
Godkända kontrollpunkter
5/7Fastsäkring av produktInfästningKabeluppfästningPlaceringSkada
Undercentral
Anmärkningar
1/6

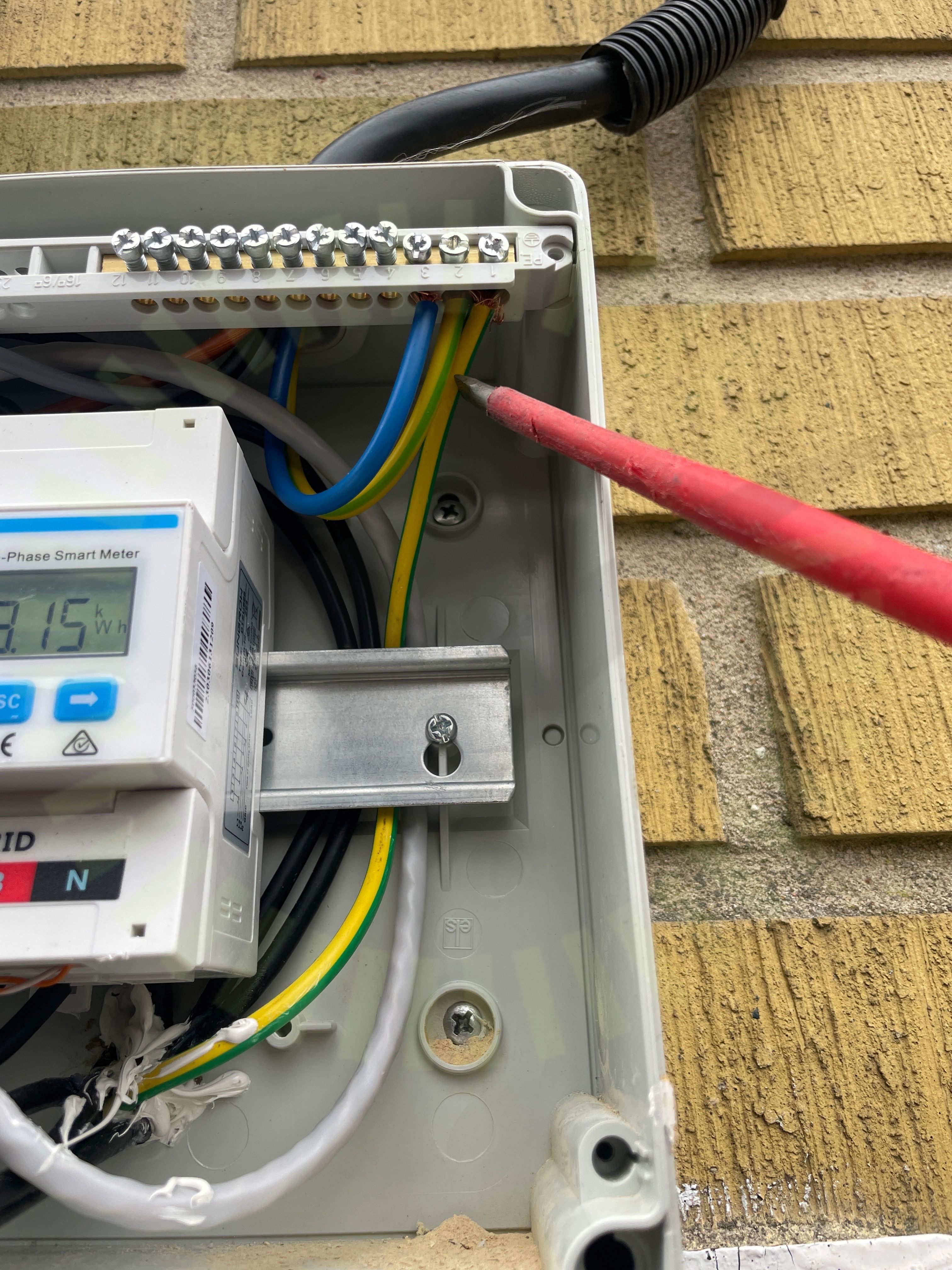

8.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

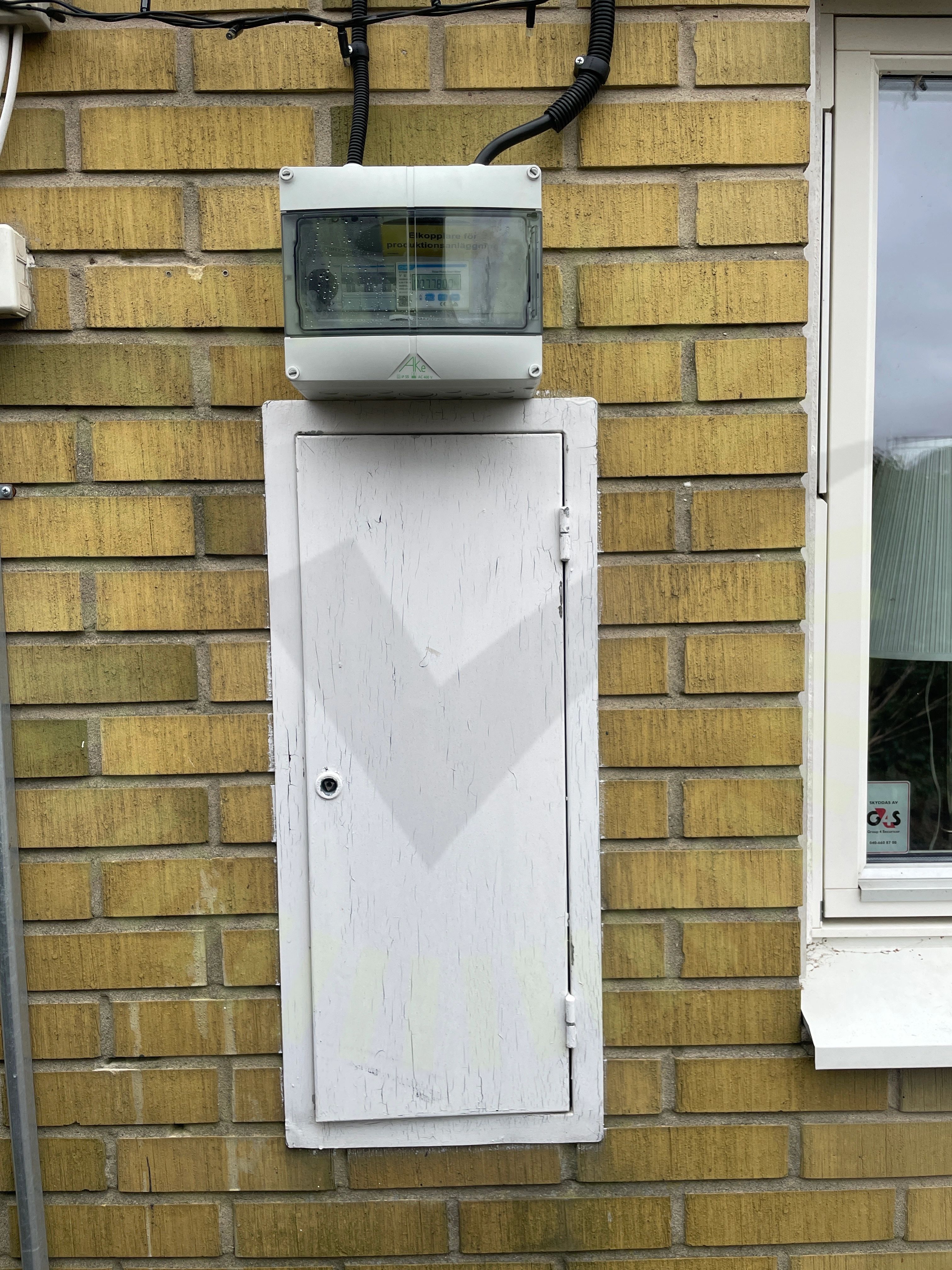

9.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

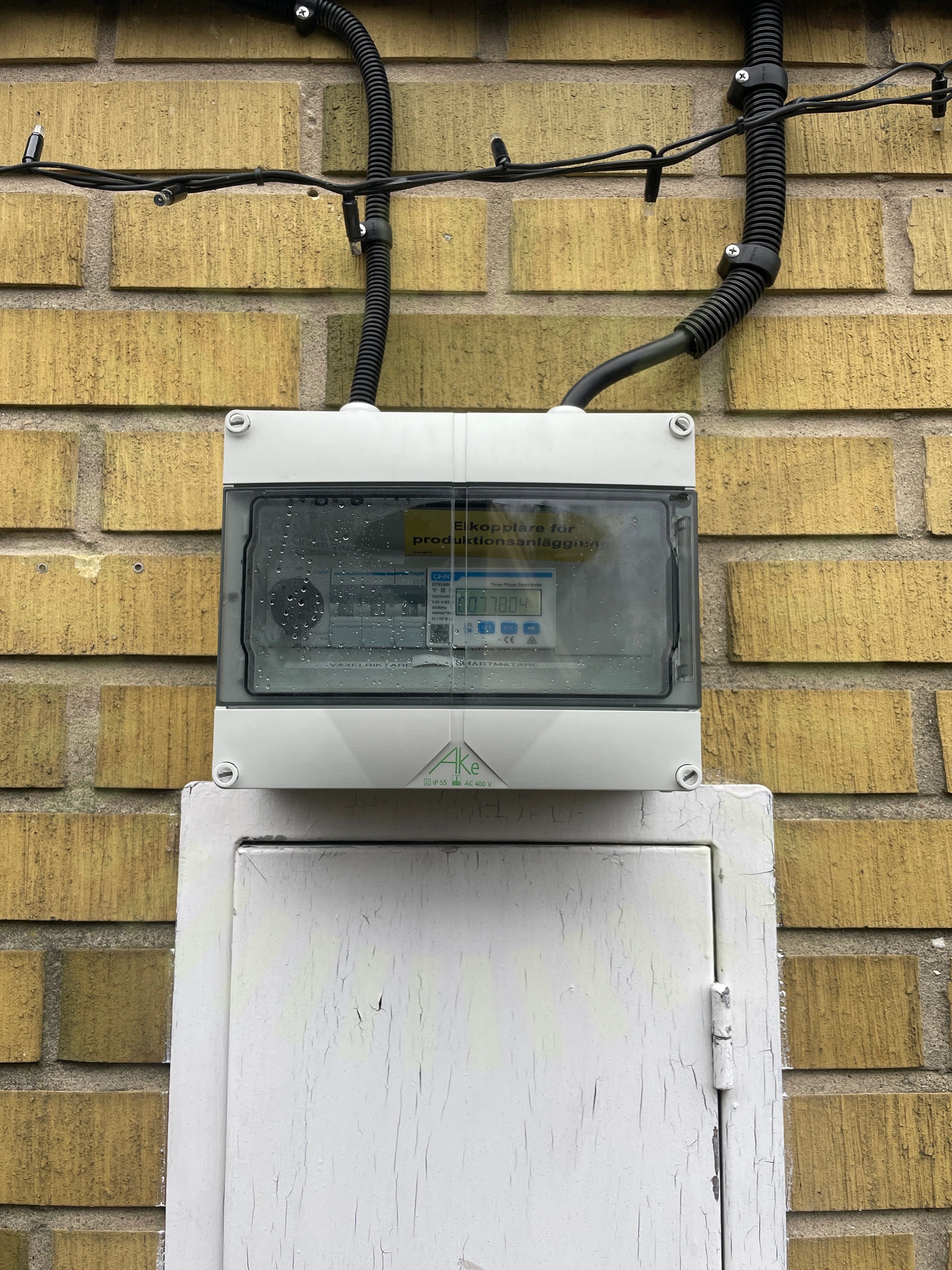

9.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
6/36

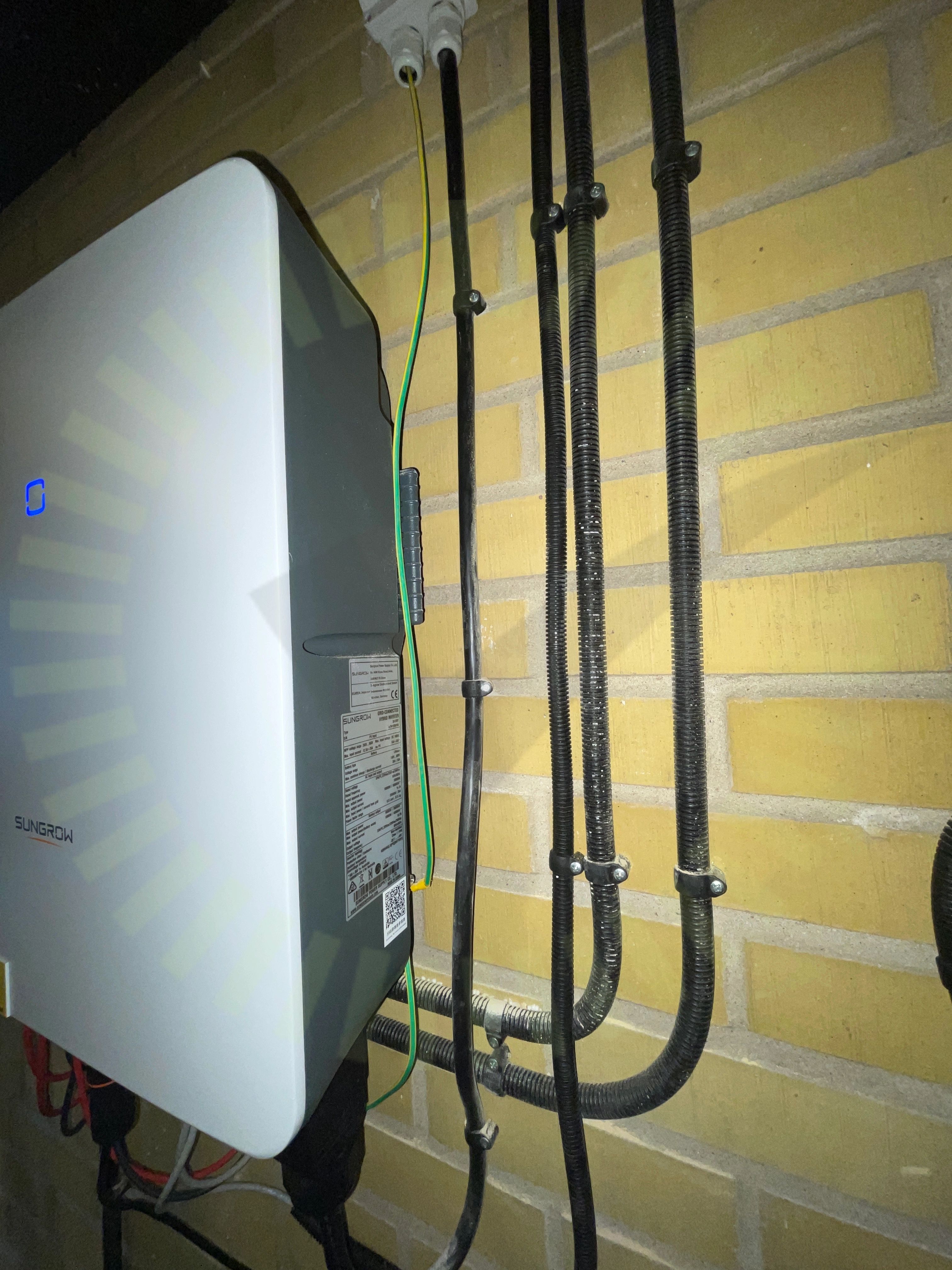

10.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Detta gäller öven PE kabel.
SS 436 40 00 (522.8.4)

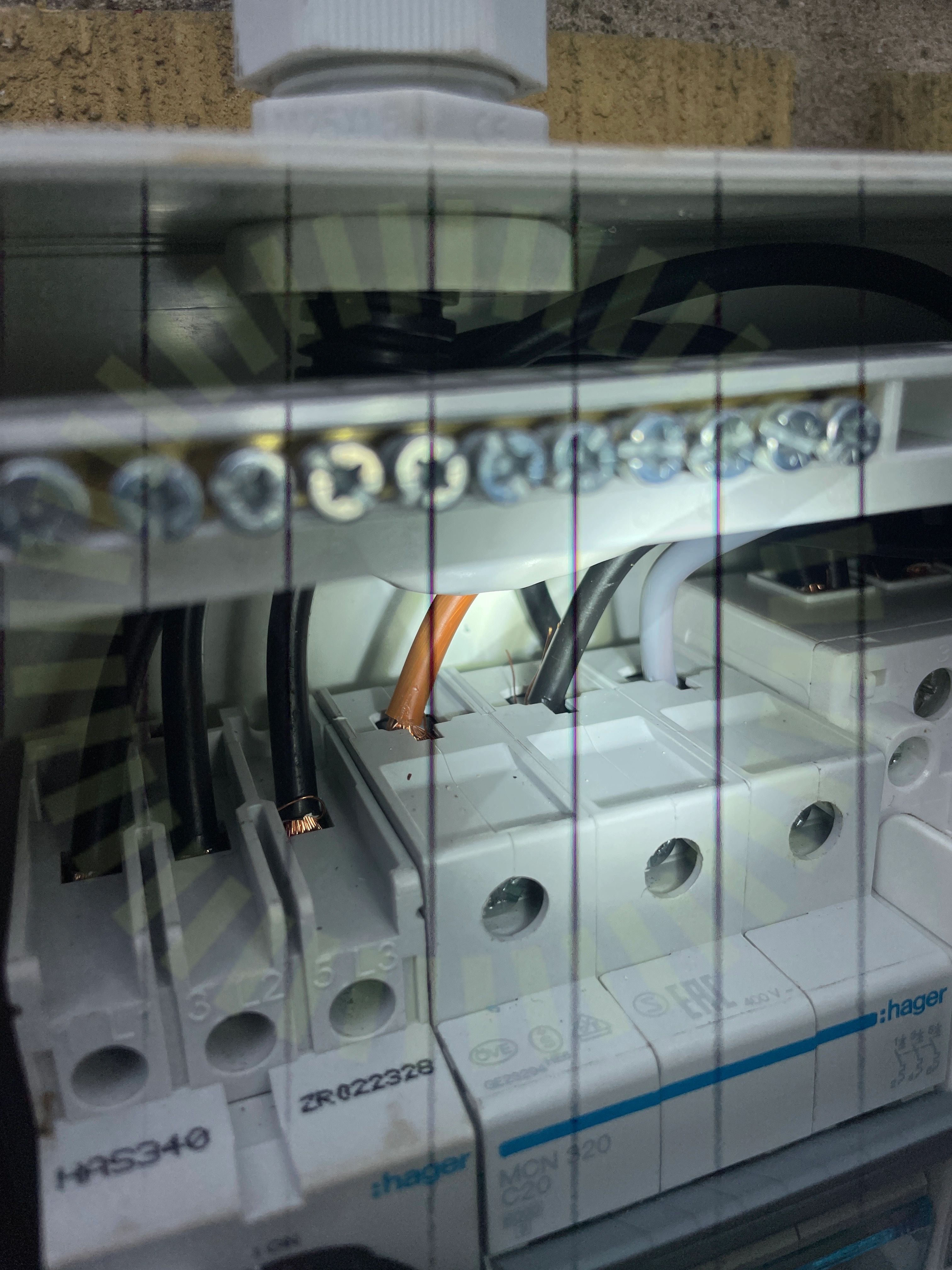

10.2 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

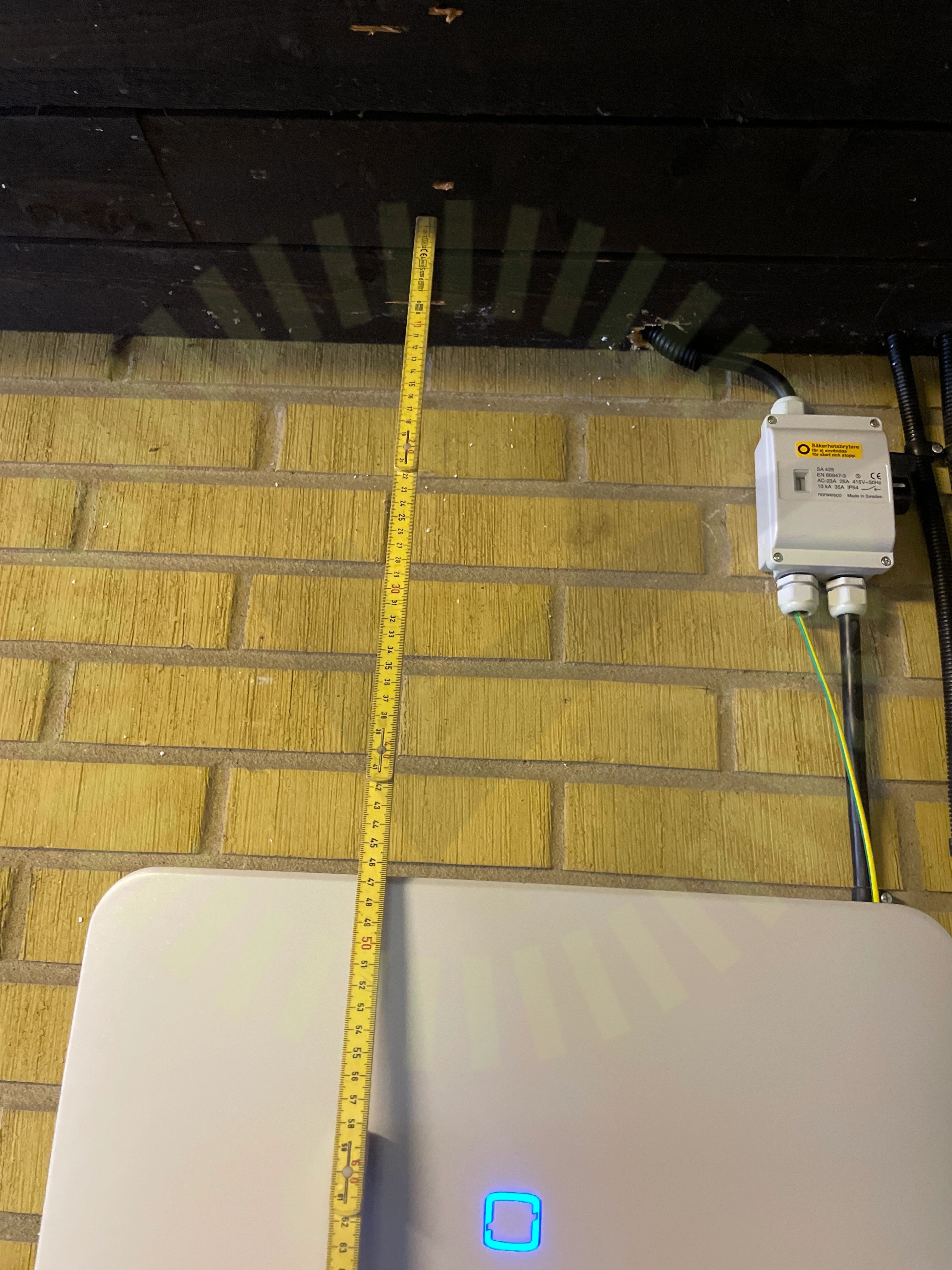

10.3 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
10.4 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Gäller vänster MPPT.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
10.5 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

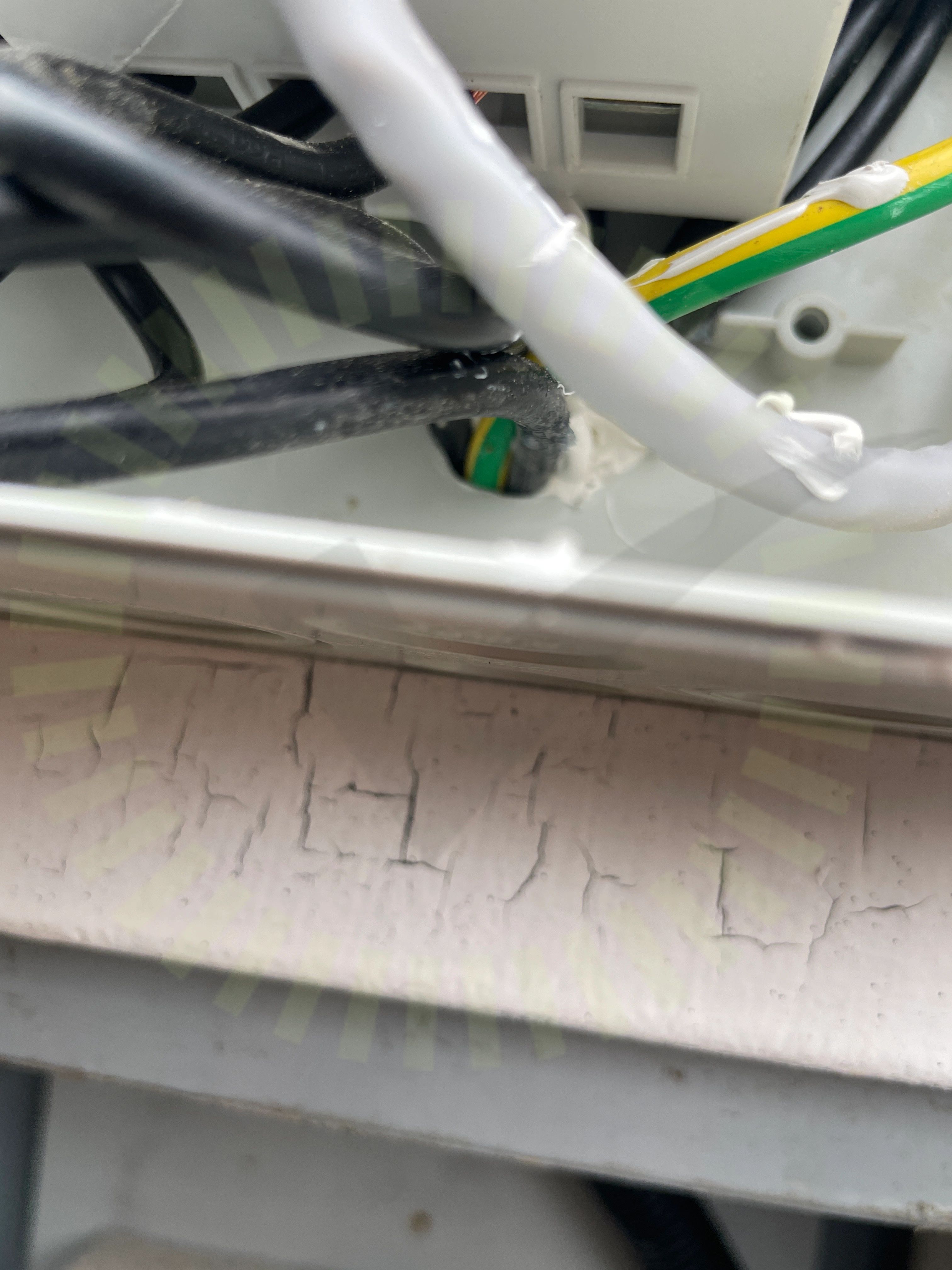

10.6 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
30/36AC kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
