Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
13 december 2023
Ort
Staffanstorp , Skåne län
Skador
Kabelinföringar
Avstånd närliggande objekt
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
CC90- UNUM Betongpannor
Växelriktare
Huawei: SUN2000-12-25KTL-M5
Tillbehör
Undercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
1/23

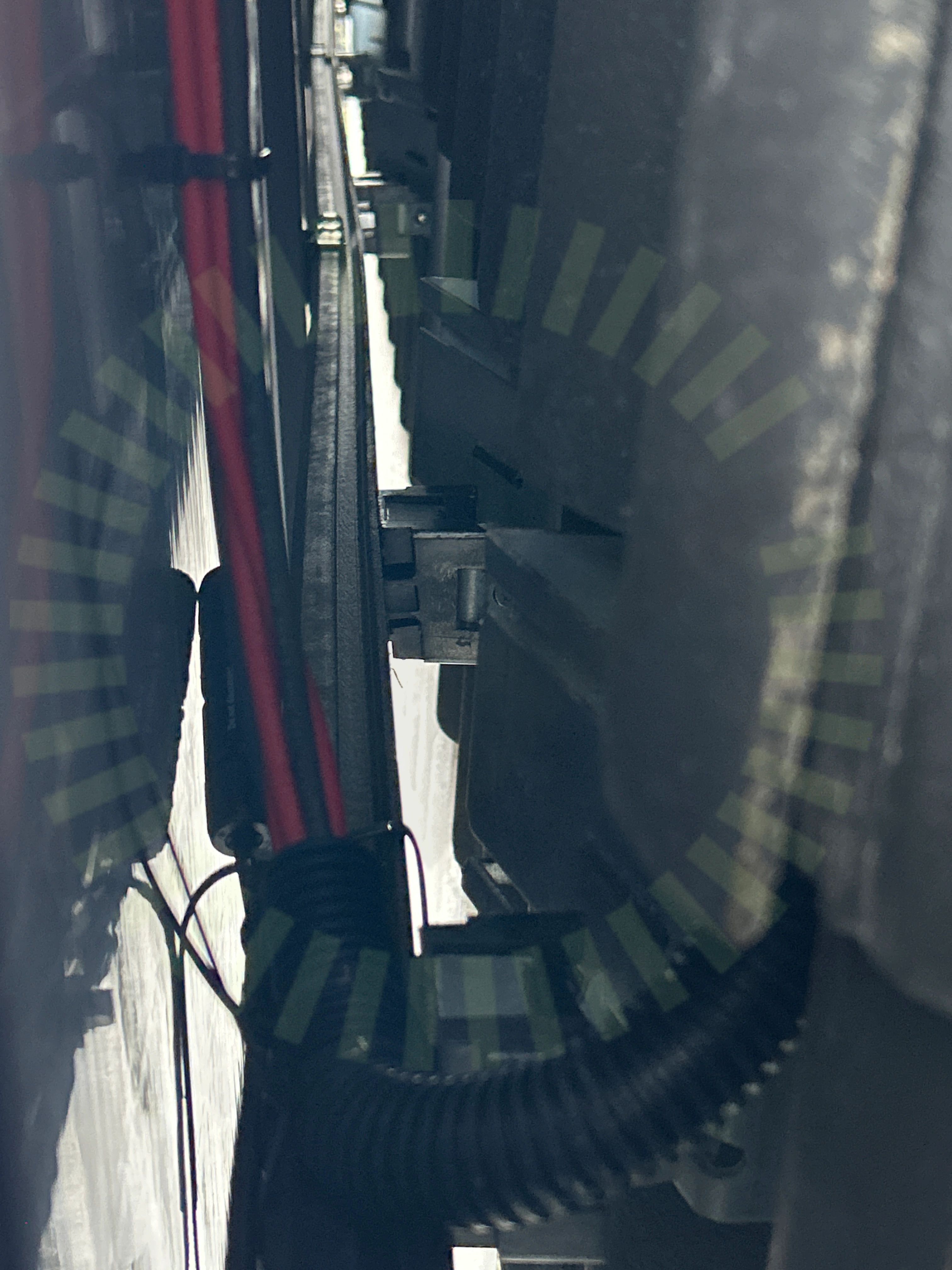

2.1 Skenornas infästning skruvade
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas enligt tillverkarens krav.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
22/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans orientering
Klämmans placering i skena
Läktinfästning
Mittklämmor skruv
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Väderbeständigt material
Ändklämmor
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17

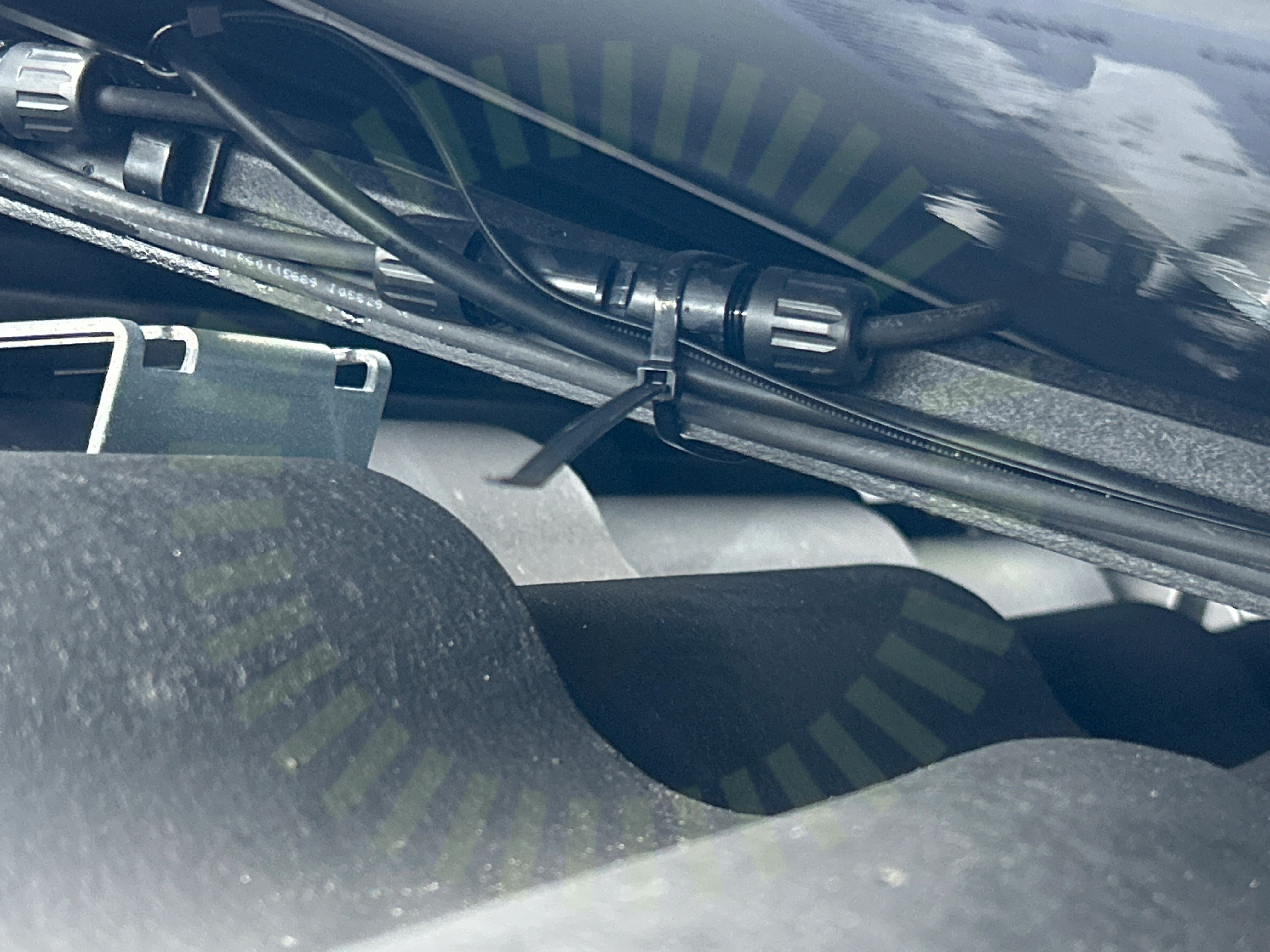

3.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
16/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Undercentral
Anmärkningar
2/7

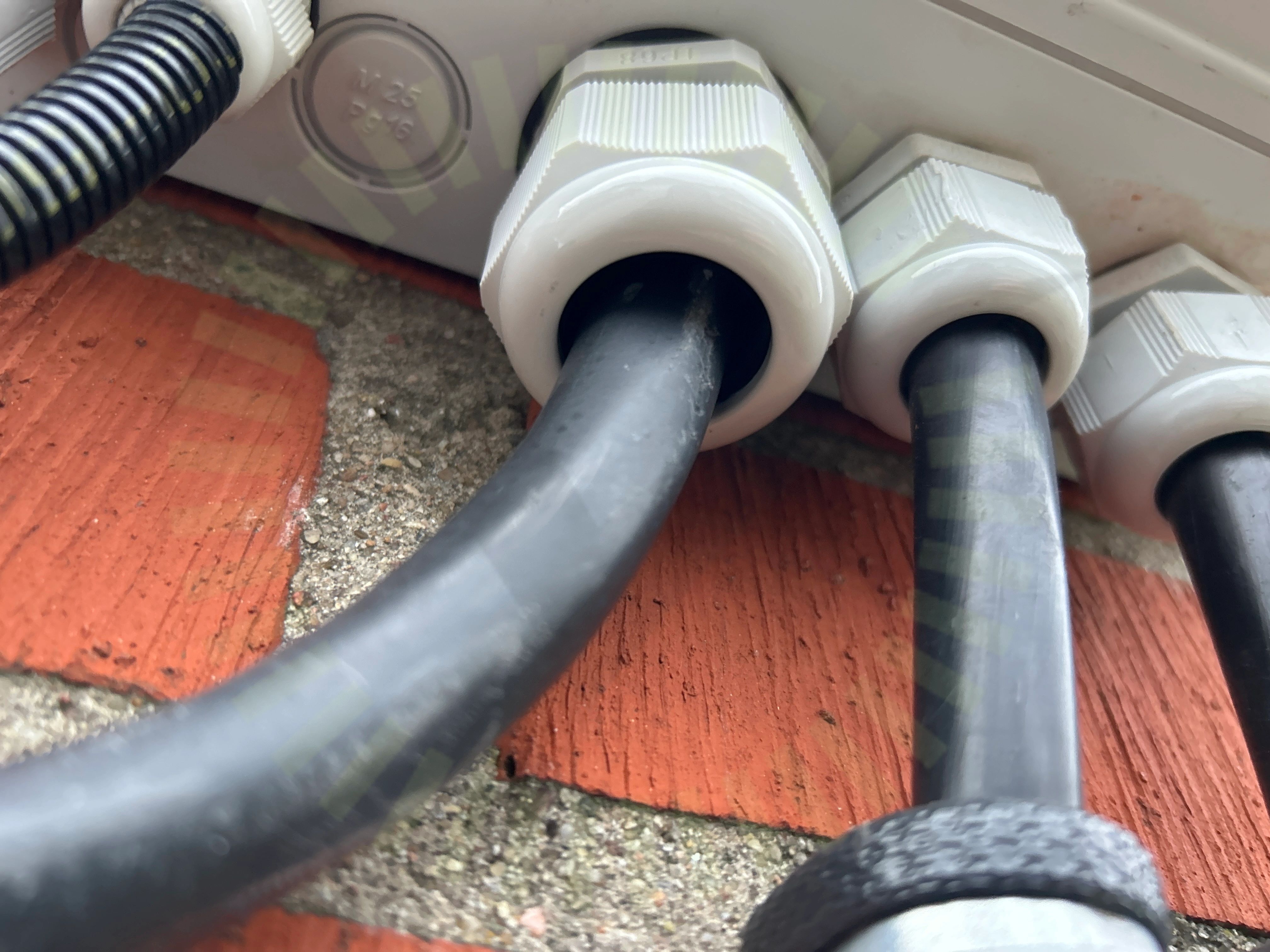

4.1 Kabelinföringar
Inte godkänd
Kabel sitter inte fast i förskruvningen.
4.2 Skador
Inte godkänd
Vald kapsling är för liten för de ingående komponenterna och har modifierats för att få plats.
Godkända kontrollpunkter
4/7
Infästning
IP-Klassning
Placering
Skydd mot beröring
Ej tillgängligt vid besiktning
1/7
Femledarsystem
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/39

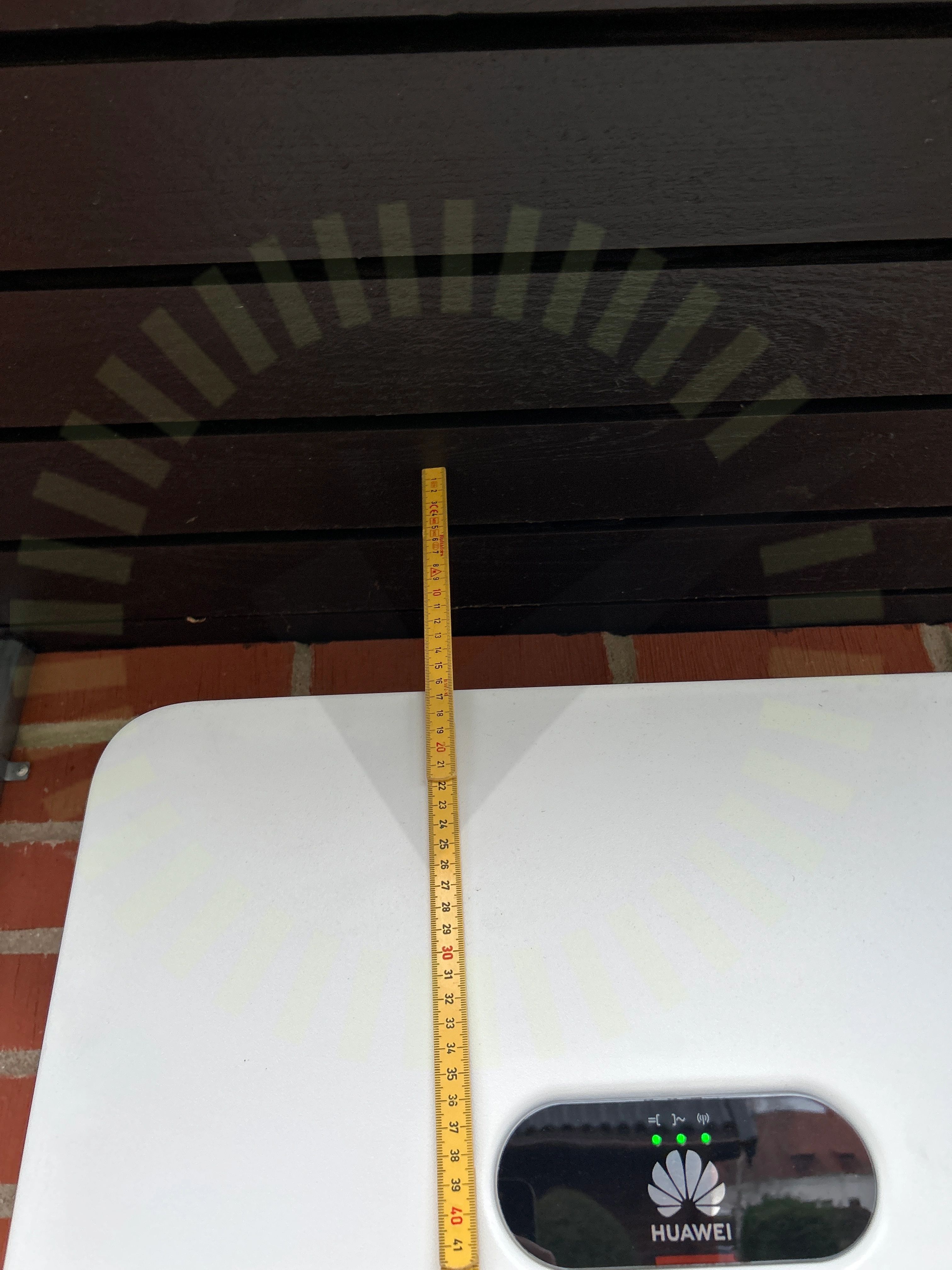

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
SUN2000-(12KTL-25KTL)-M5 Series User Manual 2023-04-12, Sida 26
Godkända kontrollpunkter
37/39
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter förskruvning
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/39
Dubbel matning
