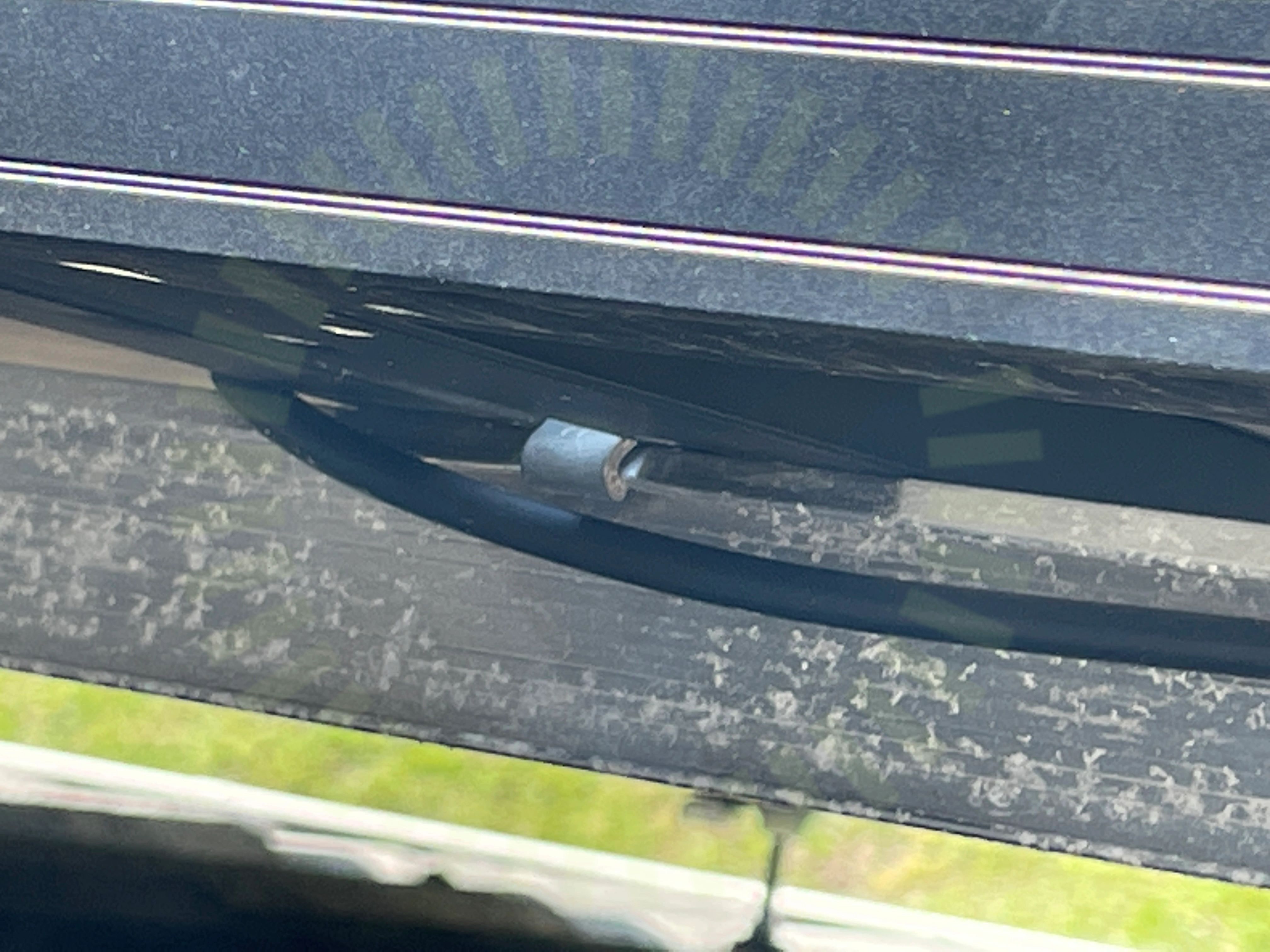

5.1 Klämmans placering i skena
Inte godkändKlämman är för hårt åtdragen och har skadat skenan.
ESDEC: ClickFit EVO Manual Stockskruv, Sida 20
Besiktningsrapport
9.5
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
24 april 2024
Ort
Abbekås, Skåne län
92% godkända8% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemESDEC Stockskruv
VäxelriktareSunGrow: SH5-10RT
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Godkända kontrollpunkter
18/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, ESDEC Stockskruv
Anmärkningar
6/25

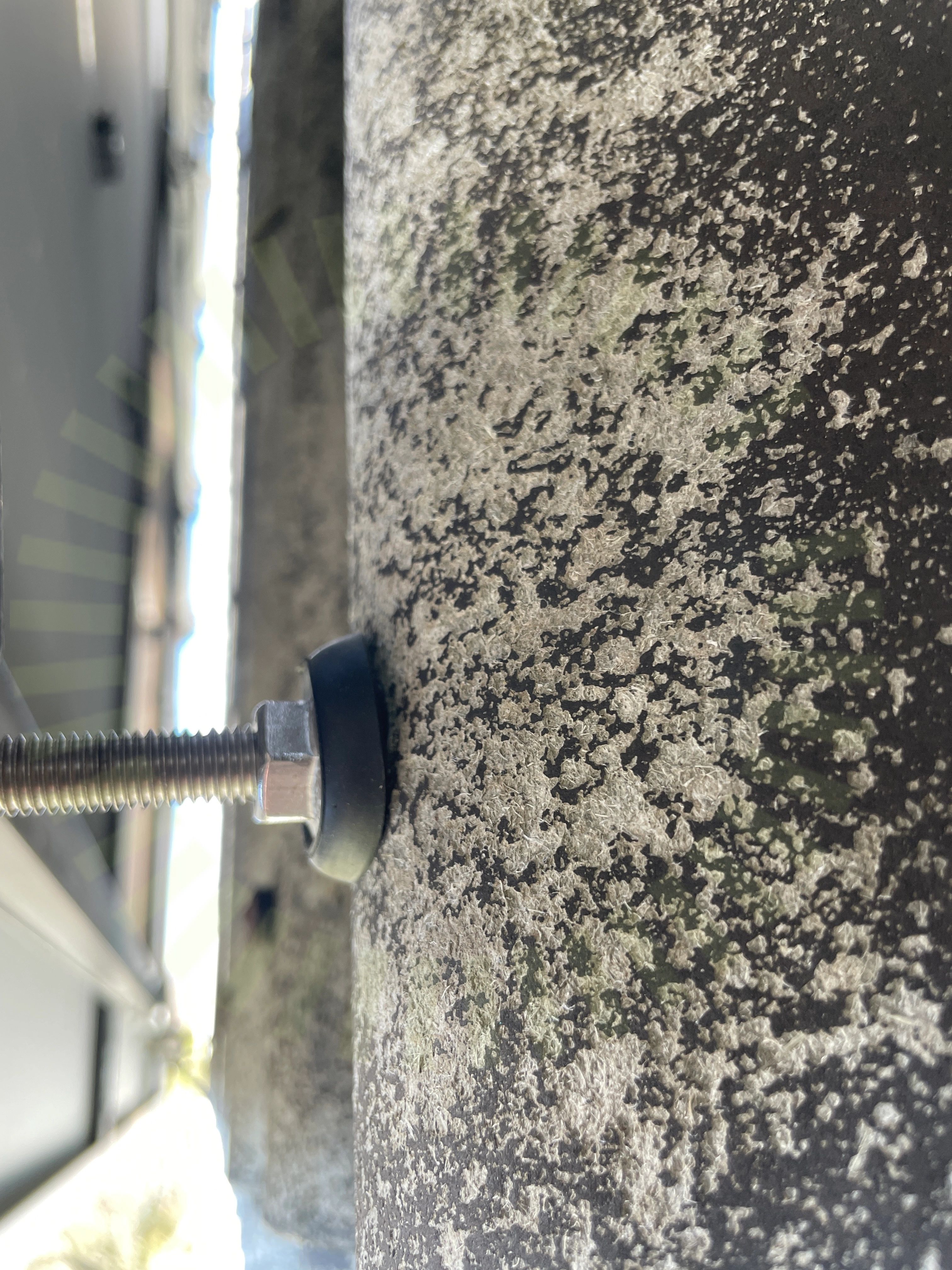

5.2 Skador
Inte godkändSpricka har uppkommit i takpanna. Lagning skedd med fog, underlag för att använd produkt är lämplig för vald lagning saknas.

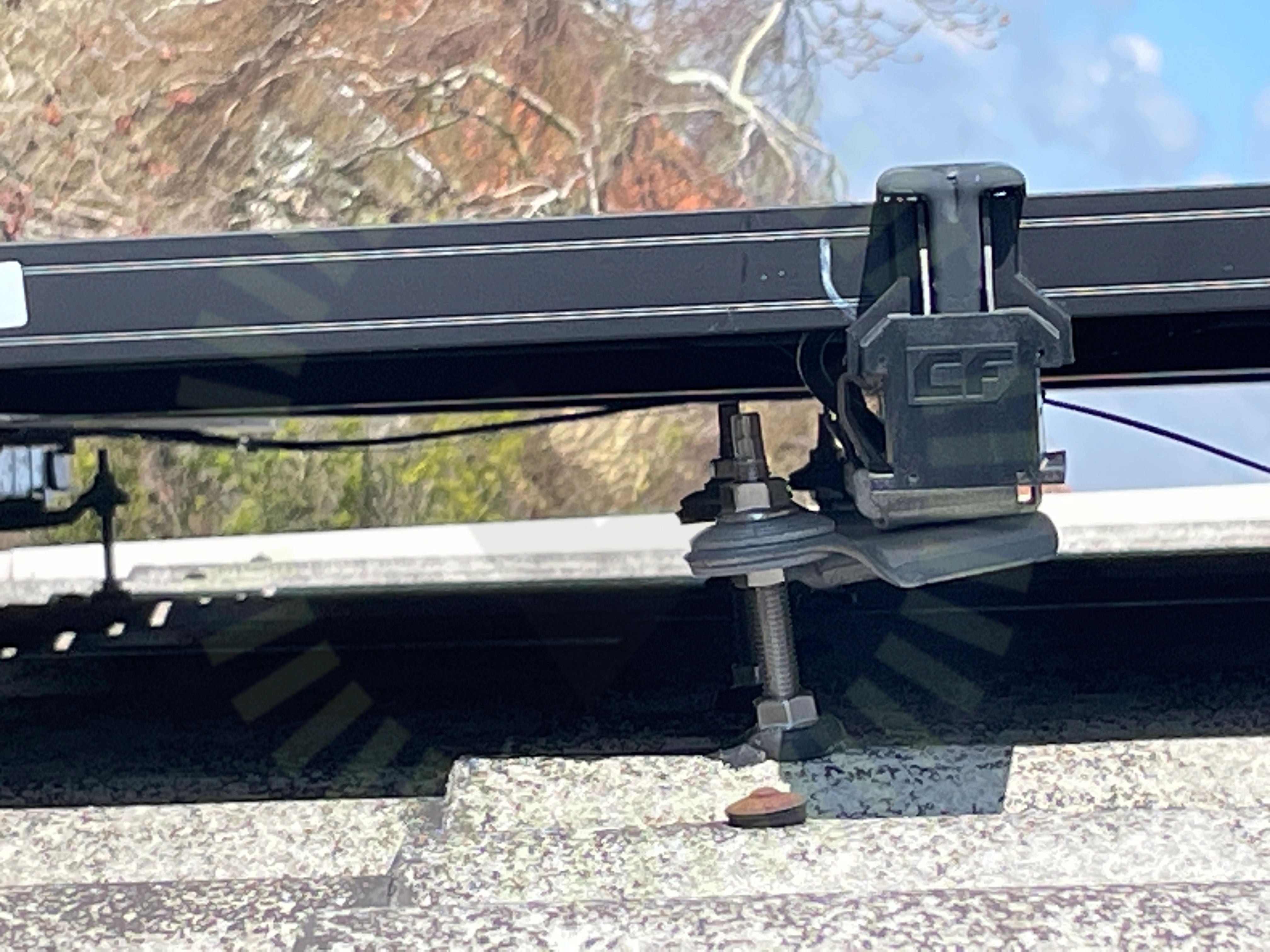

5.3 Rakt monterad
Inte godkändStockskruv ej rakt monterad.
ESDEC: ClickFit EVO Manual Stockskruv, Sida 13
5.4 Skenornas infästning
Inte godkändSkeninfästning är felaktigt utförd. Skenan ligger inte helt i infästningen.
ESDEC: ClickFit EVO Manual Stockskruv, Sida 18
5.5 Snö- och Vindlastberäkning
Inte godkändAnläggning är nära kust med fåtal hus och träd som skydd, ej terräng typ 2.
Tillverkarens montageanvisningar
5.6 Tätning
Inte godkändTätning ligger ej korrekt.
ESDEC: ClickFit EVO Manual Stockskruv, Sida 15
Godkända kontrollpunkter
17/25DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorOrientering av klickfästePanelstorlekSkenans utstick för klämmaSkenornas överhängSkenskarvarStockskruv infästning CC måttSäkerhetsavståndTakets lutningUnderbyggnadVäderbeständigt material
Ej tillgängligt vid besiktning
2/25FörborrningStockskruv Infästning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/368.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
8.2 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
