Besiktningsrapport
9.9
Installation genom
Sesol
Datum
17 februari 2023
Ort
TÖREBODA, Västra Götalands län
Takgenomföring
Kontakter
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HPH
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Tak 1, Longi: LR5-54HPH
Godkända kontrollpunkter
16/16
Avstånd till tak
Dräneringshål
Fästenas överlappning
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Kablarnas böjradie
Kontakter
Kopplingslåda
Mellanrum
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/20
3.1 Takgenomföring
Inte godkänd
Urfasning av pannan är bristfällig för genomgång av DC-kablar.
Godkända kontrollpunkter
19/20
Avstånd panna
Bärläkt
CC mått
Främmande material
Kabeluppfästning
Mittklämma rätt förläggning
Mittklämma skruv
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor rätt förläggning
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/28

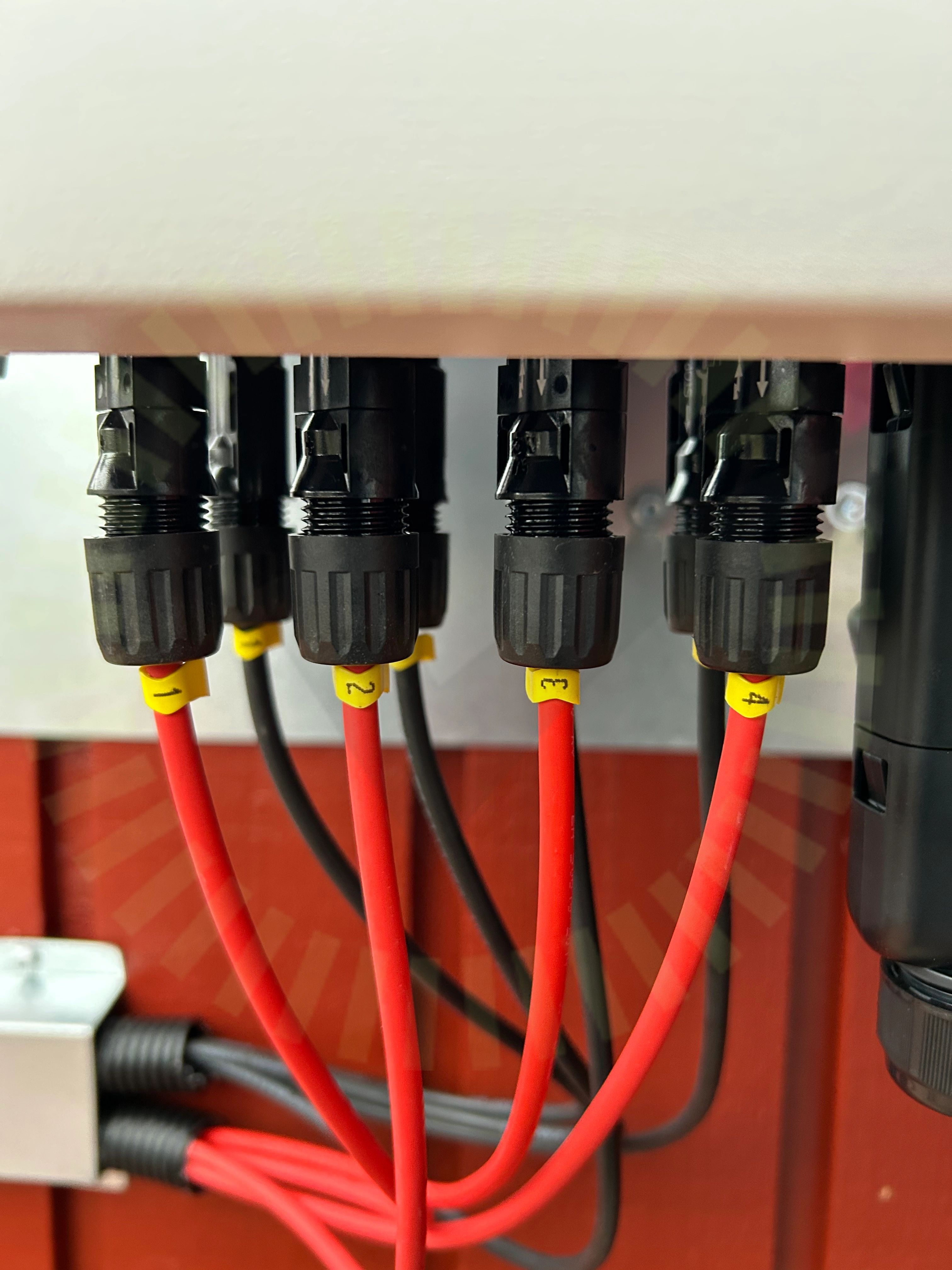

5.1 Kontakter
Inte godkänd
MC4-kontakter är inte åtdragna tillräckligt enligt tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
27/28
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
PE
Strängschema
Säkring
Utrymme
Vinkel
