1.1 Avtal
Inte godkändKund har blivit lovad att inte få kinesiska paneler, men det är kinesiska AE Solar installerat på taket.
Avtal
Besiktningsrapport
9.4
Installation genom
EcoKraft
Datum
28 maj 2025
Ort
Växjö, Kronobergs län
94% godkända6% ej godkända
Om installationen
PanelerAE SOLAR: AE CMD-108BDE
MontagesystemSchletter: FlatGrid
VäxelriktareSMA: SUNNY TRIPOWER 3.0-6.0 (STP 3.0/6.0-3AV-40)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, AE SOLAR: AE CMD-108BDE
Anmärkningar
3/16

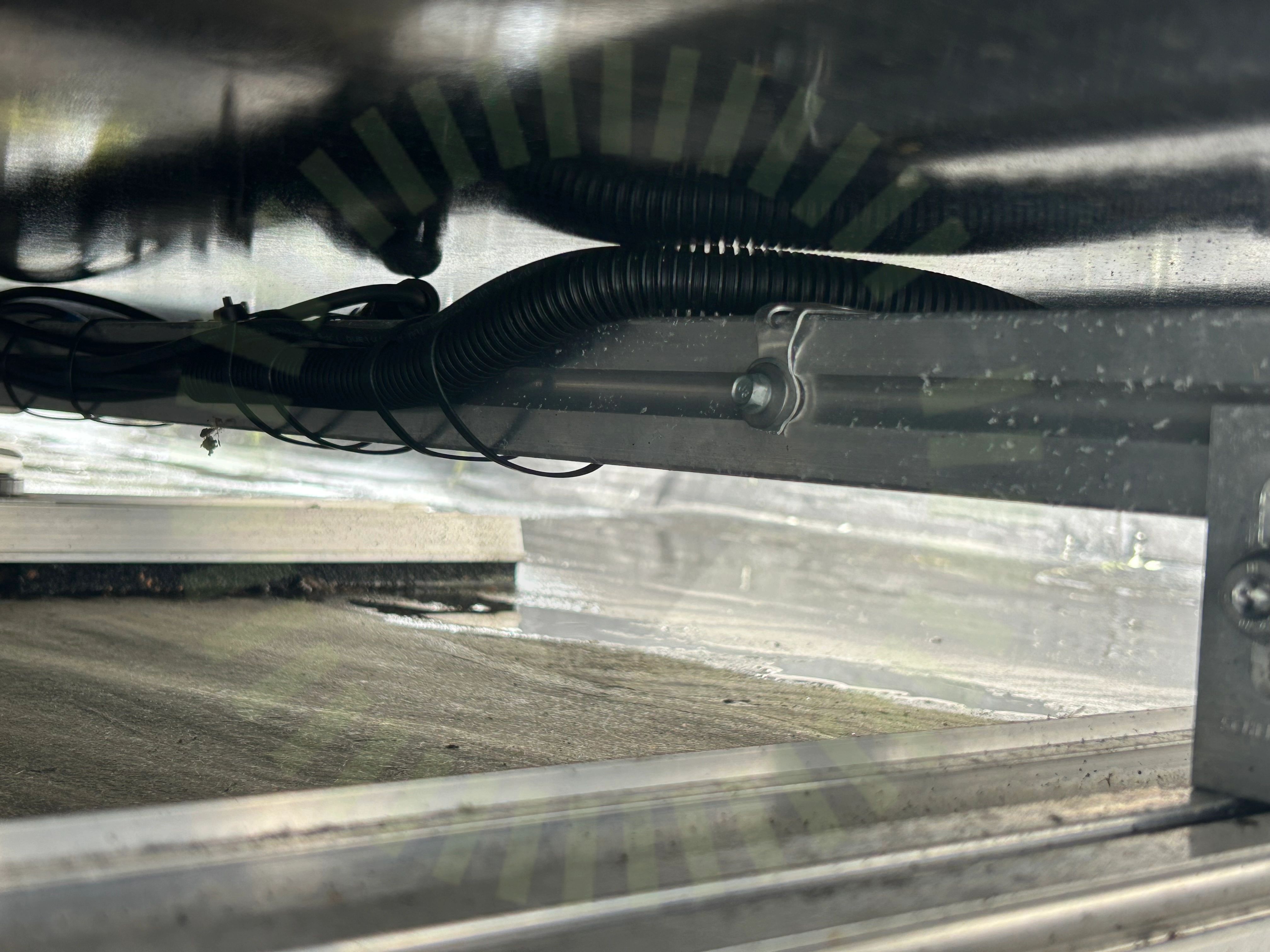

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
3.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2024.3, Sida 11

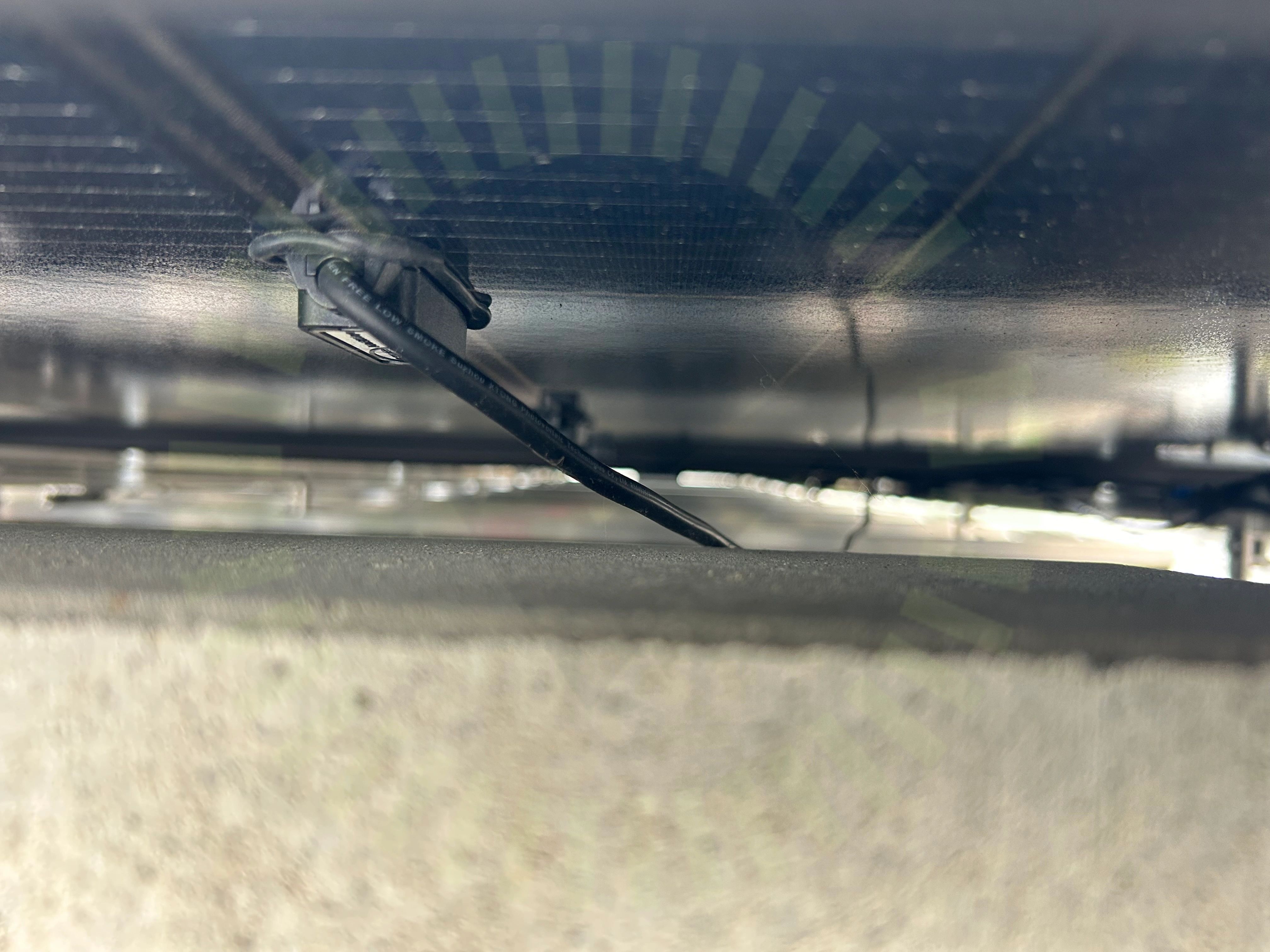

3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/16Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Schletter: FlatGrid
Godkända kontrollpunkter
20/20Antal raderBallastviktDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaL-adapter infästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvar korslagerSkydd under skenaSnö- och VindlastberäkningTaklutningVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

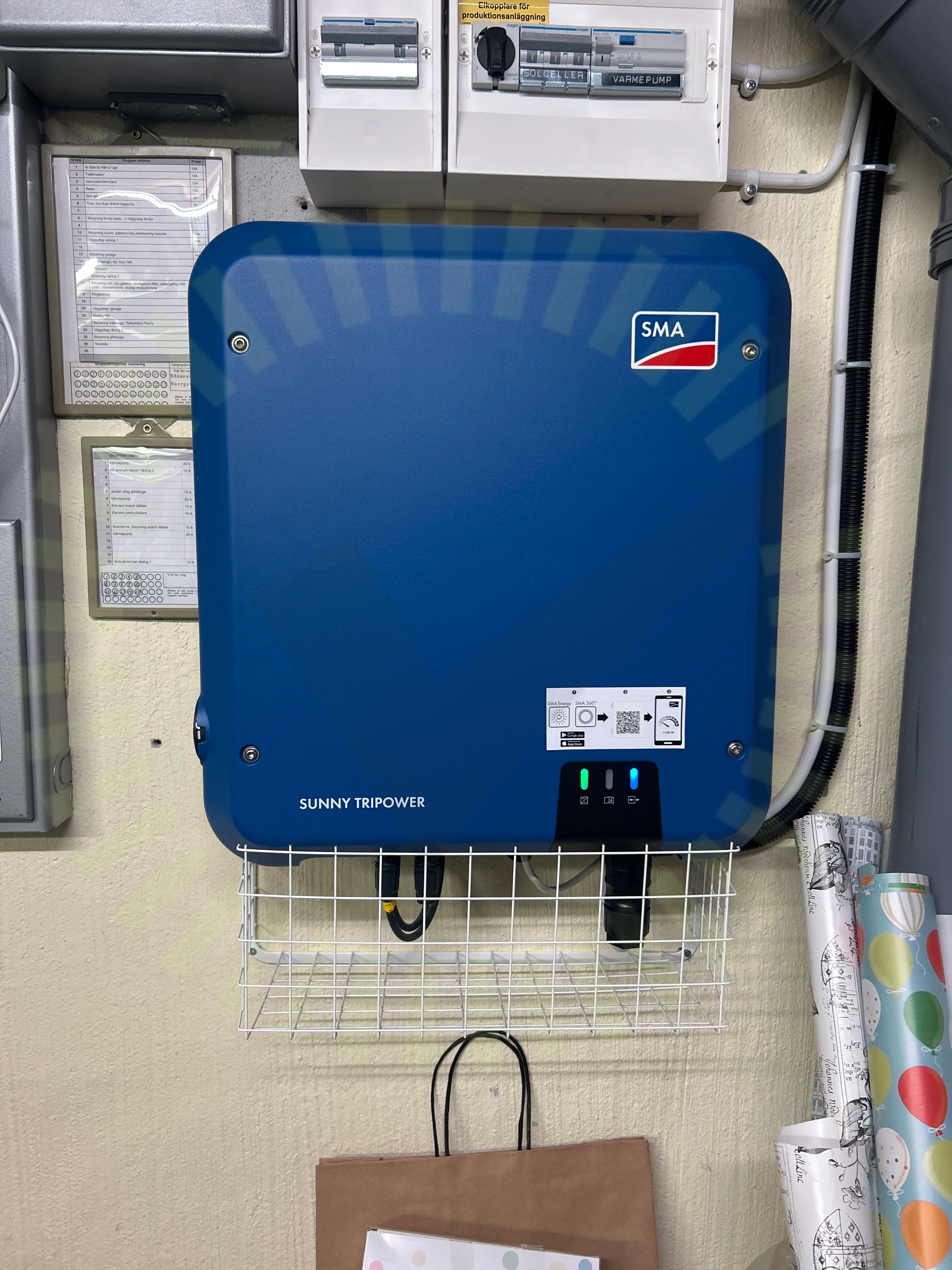

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/367.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SMA: SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0 Datablad
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter tätningDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
