Besiktningsrapport

8.4

Installation genom

EcoKraft

Datum

13 oktober 2023

Ort

Ängelholm, Skåne län

Takstolsinfästning

Föremål mot bakstycke

Stress på kontakter

+ 8

87% godkända13% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 3.0 Black

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSMA: STP (12-25)-50

TillbehörSäkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

5/23

3.1 Infästning utanför takstol

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

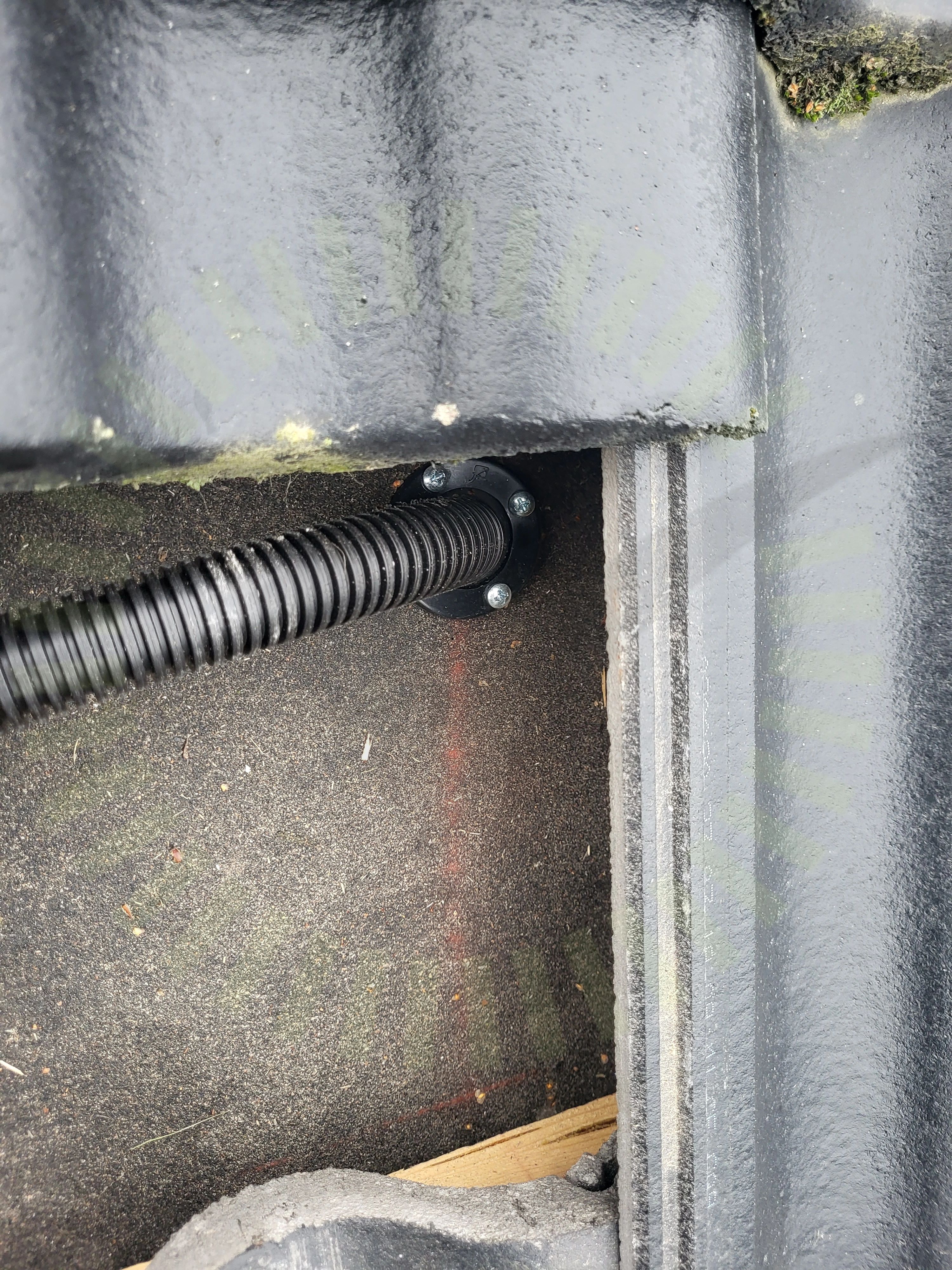

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

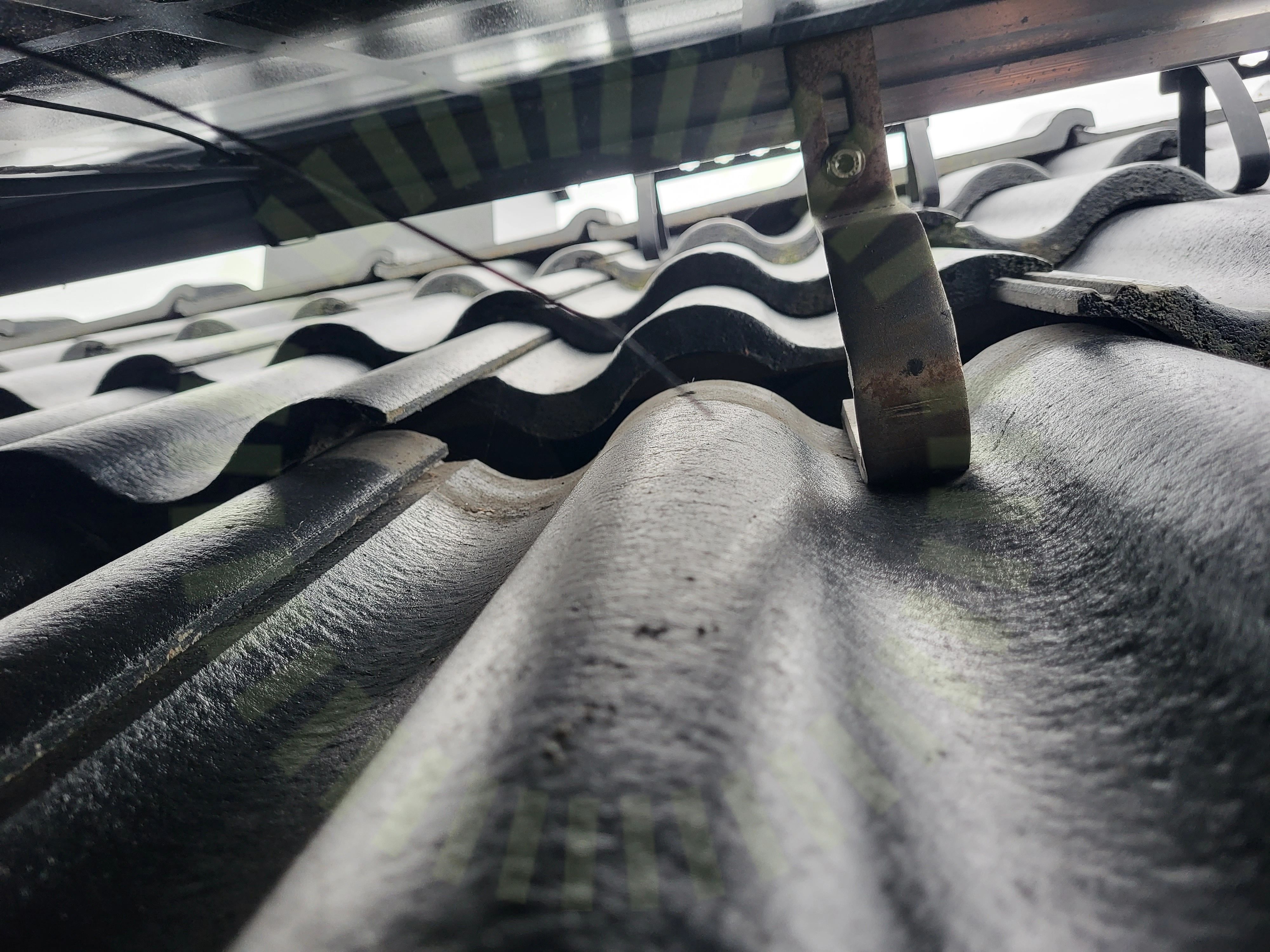

3.4 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande panna.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

3.5 Takstolsinfästning

Inte godkänd

Takkrok är inte fäst i takstol.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

18/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCVäderbeständigt materialÄndklämmor

Tak 1, SolarWatt: Vision AM 3.0 Black

Anmärkningar

5/16

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 20

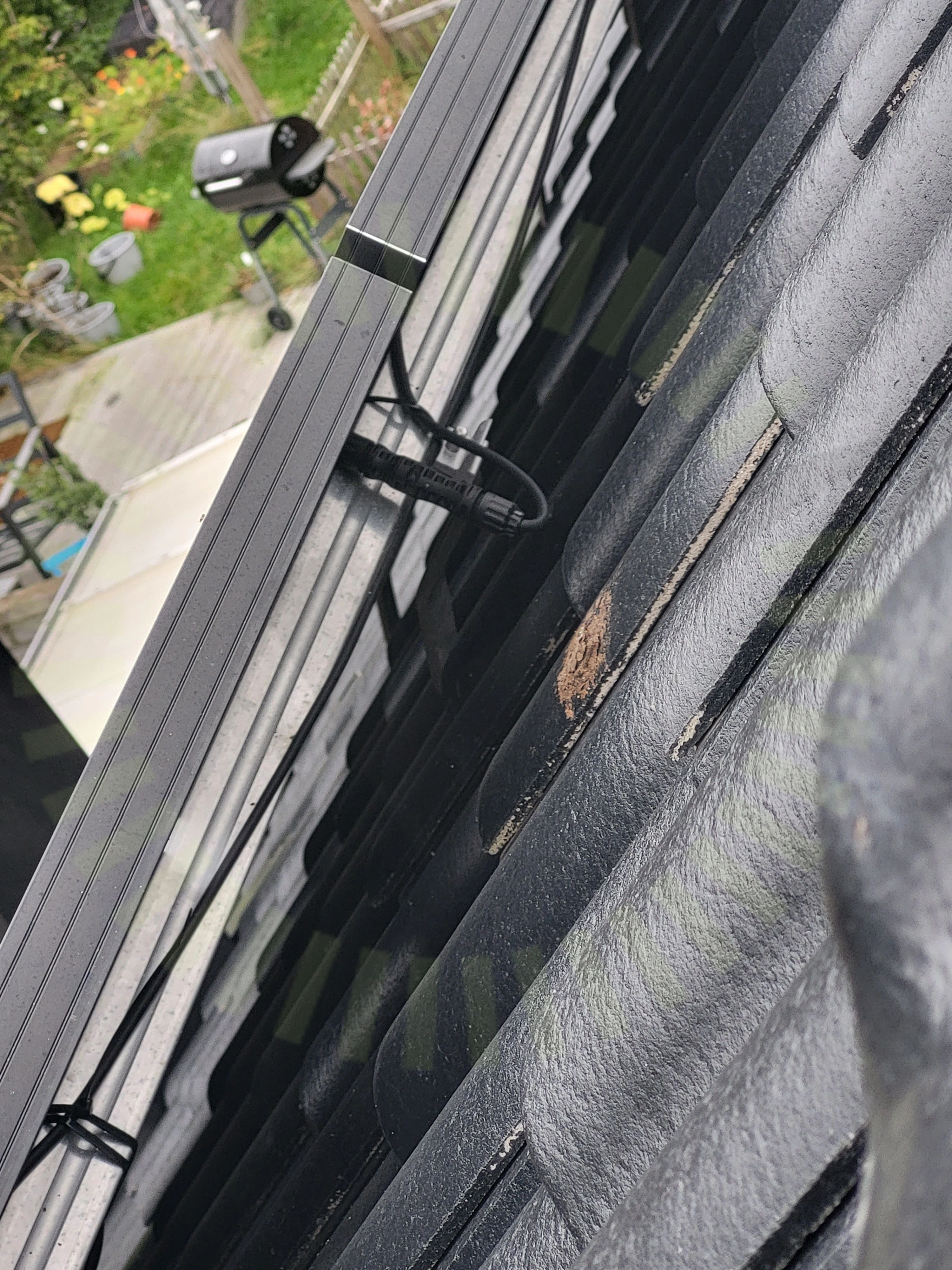

4.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

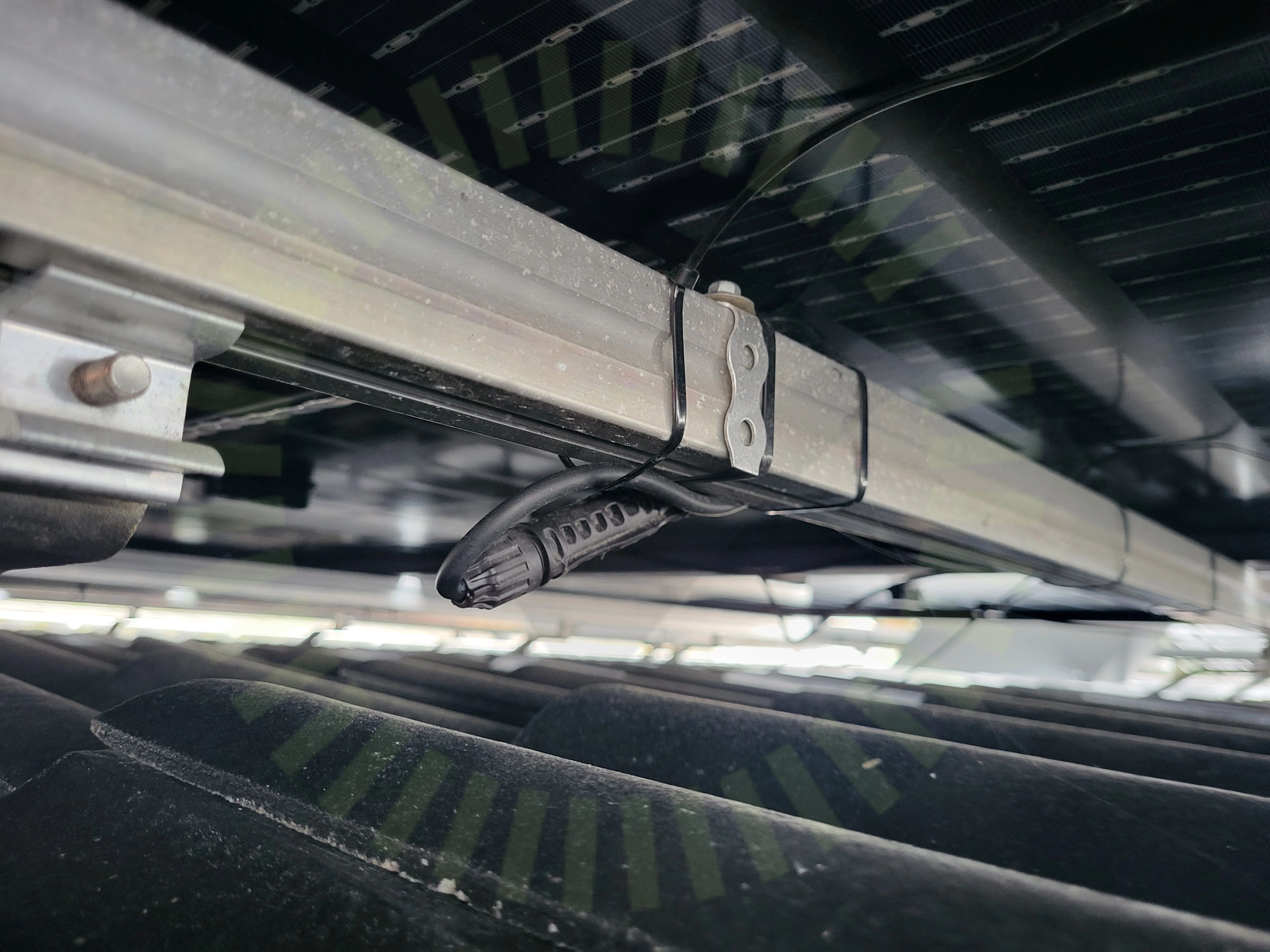

4.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 26

4.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/35

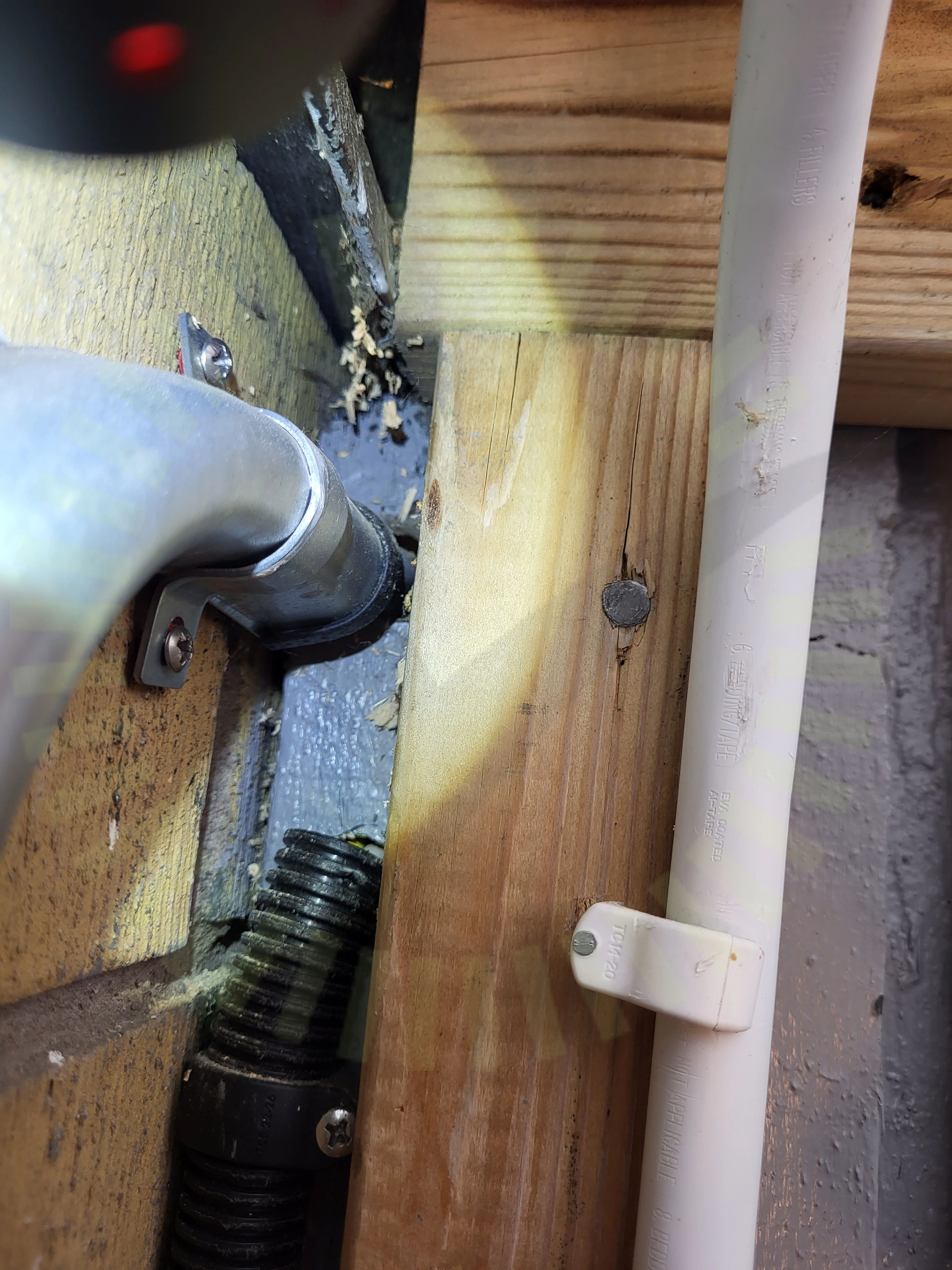

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

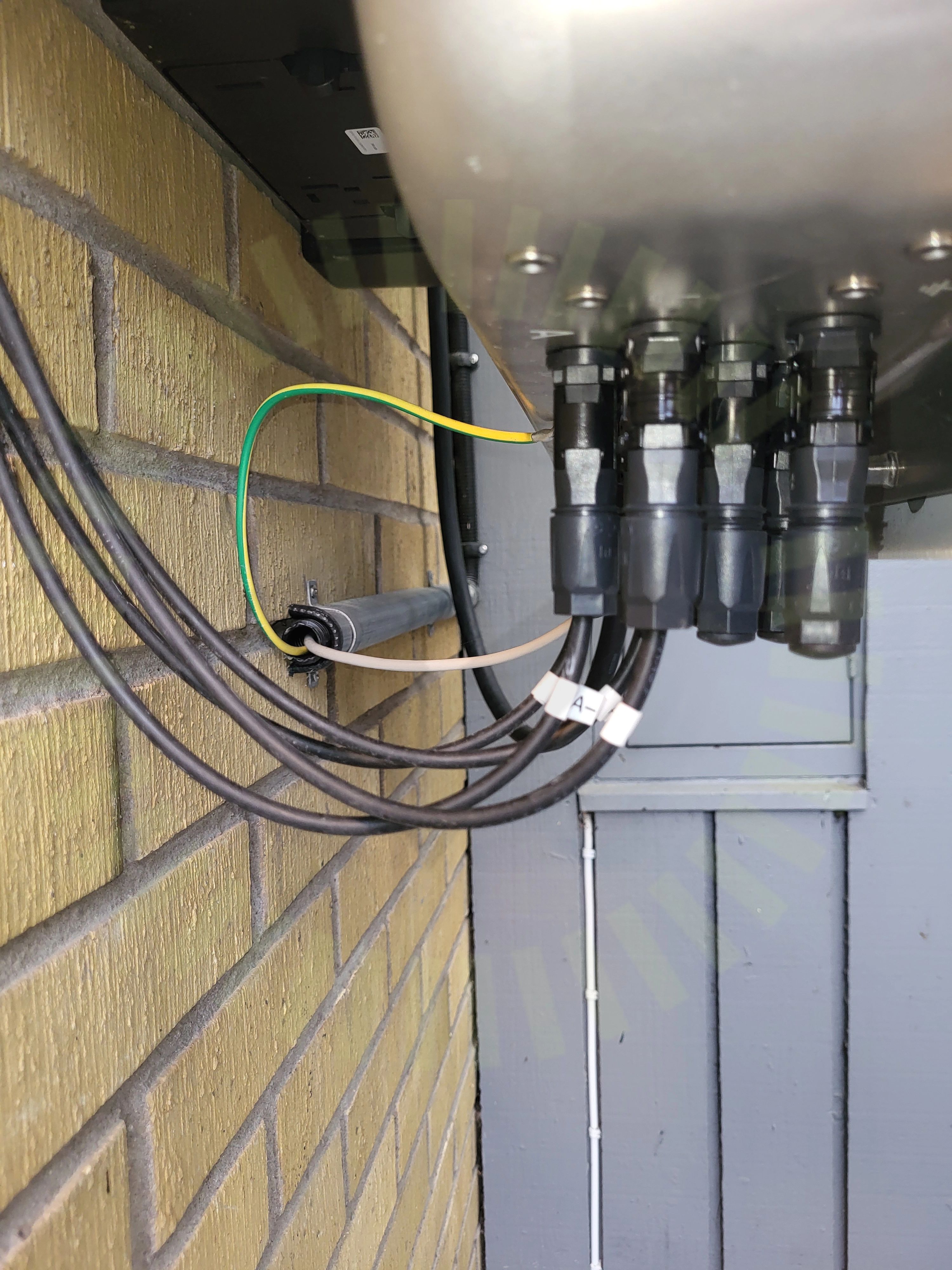

6.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

33/35

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
