Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
26 januari 2023
Ort
Fjälkinge, Skåne län
Dragavlastade
Föremål mot bakstycke
Infästning
+ 1
93% godkända
7% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.08
Optimerare
SolarEdge: P370-P505
Montagesystem
ESDEC Lutande tegeltak

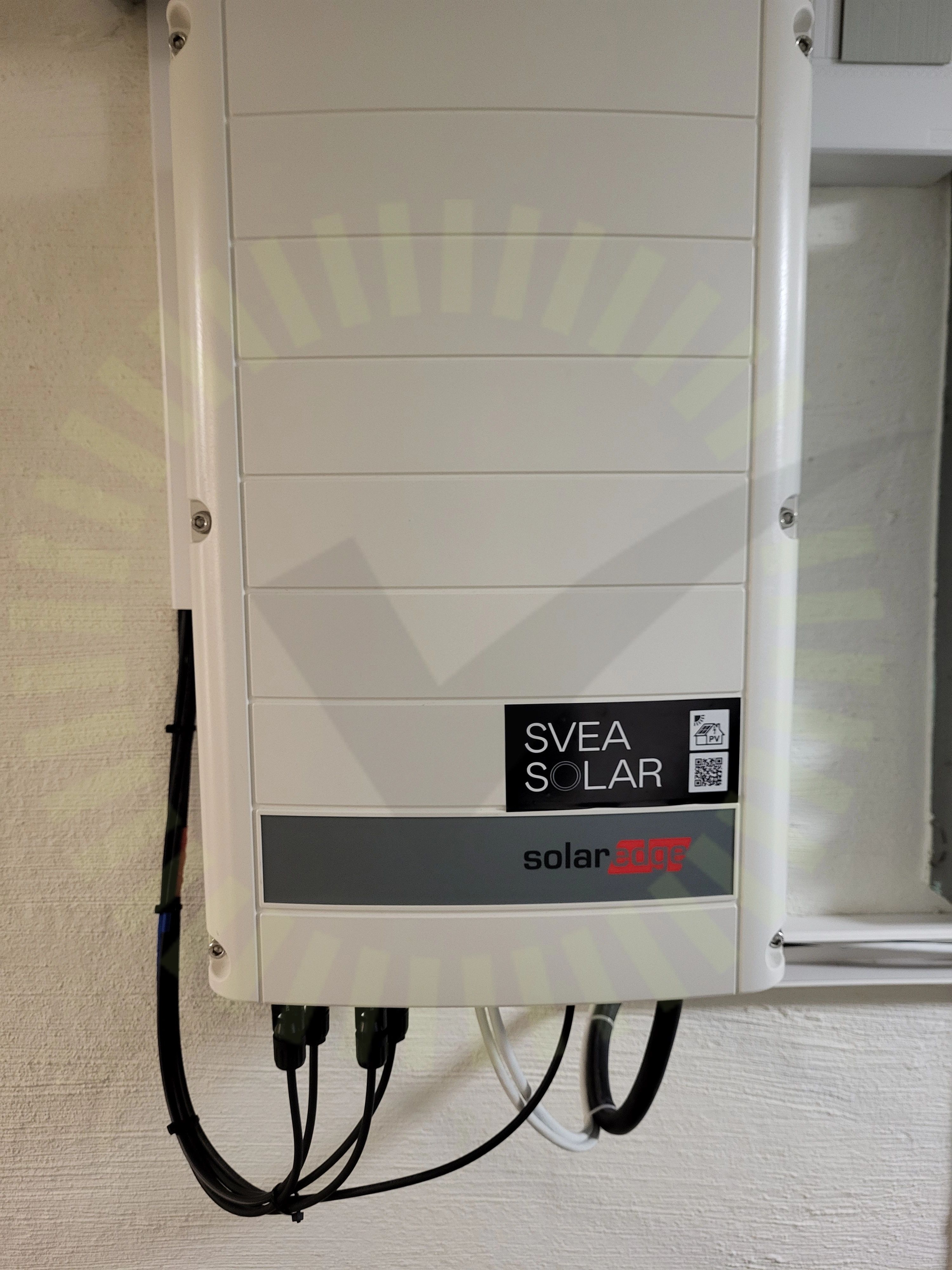

Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Optimerare: Allmänt
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, ESDEC Lutande tegeltak
Godkända kontrollpunkter
25/26
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Infästning skena
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takgenomföring
Tak 1, Trina: Vertex DE09.08
Anmärkningar
2/11

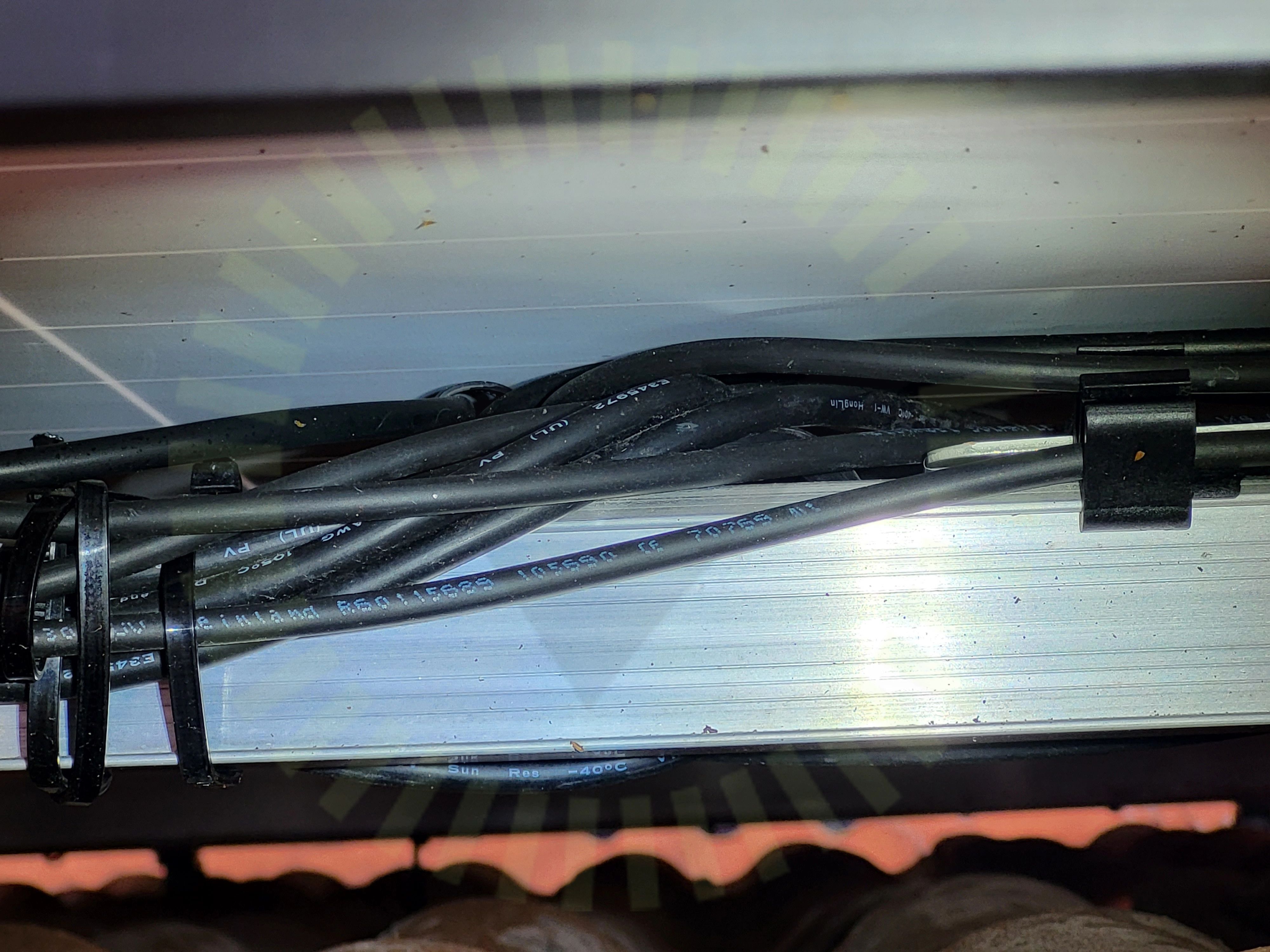

3.1 Föremål mot bakstycke
Inte godkänd
På vissa ställen har man samlat en massa kabel som ligger och trycker på baksidan av panelerna.
Tillverkarens montageanvisningar
3.2 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/11
Dräneringshål
Fästenas överlappning
Förbindelse av kontakter
Höjdskillnad
Mellanrum
Placering
Skador
Skugga
Strängförläggning
Varselmärkning
Anmärkningar
1/4
4.1 Varning för likspänning
Inte godkänd
Varning likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/27

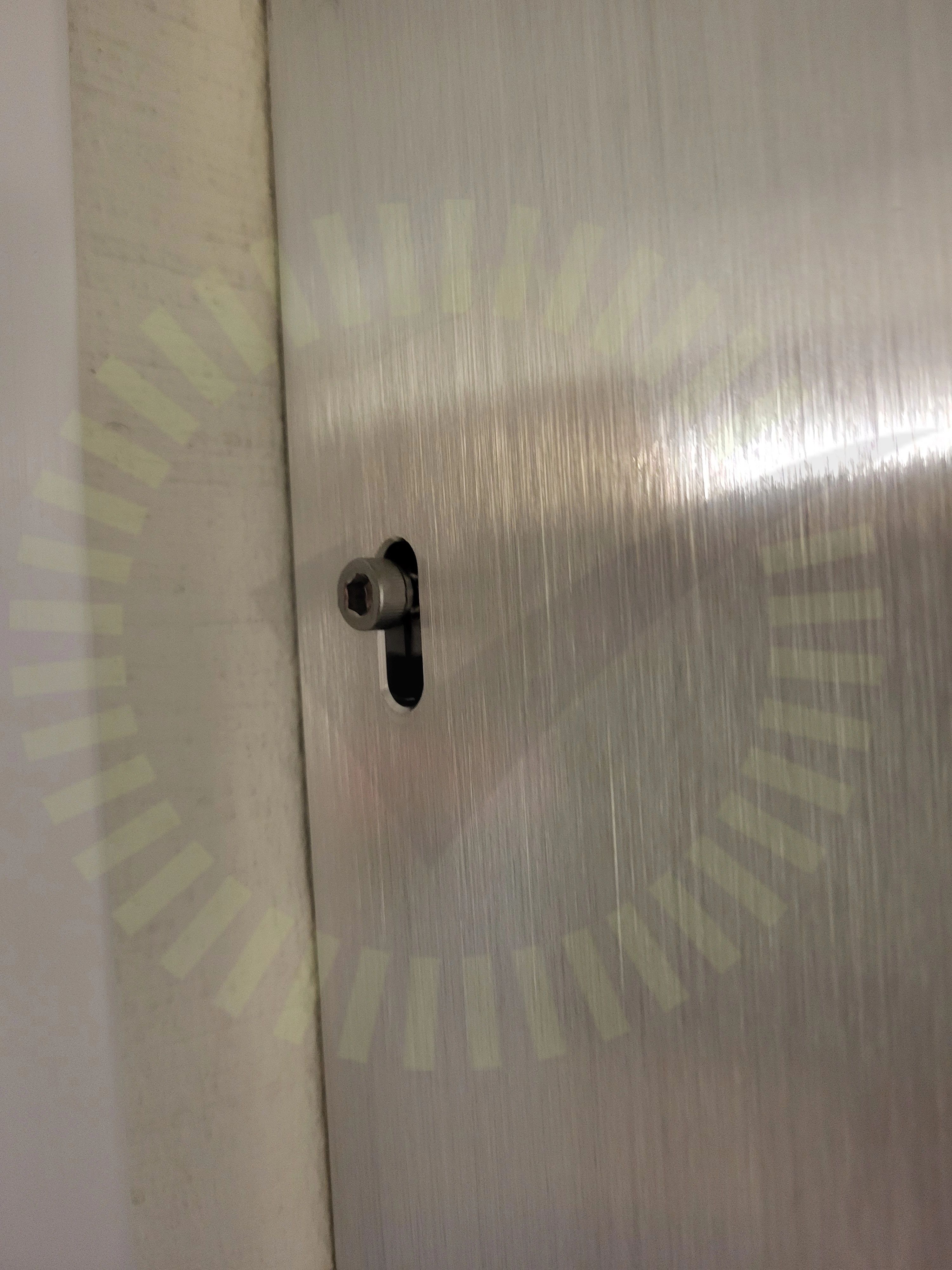

5.1 Infästning
Inte godkänd
Skruv ej helt idragen för att fastsäkra produkten.
Tillverkarens anvisningar
5.2 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
25/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Förskruvning
Huvudsäkring
Kabel
Kontakter
Ledare fastspända
Märkning
Strängschema
Säkring
Tätningsinsatts
Utrymme
Ventilation
Vinkel
Värmeutveckling
Övrigt
Anmärkningar
1/1

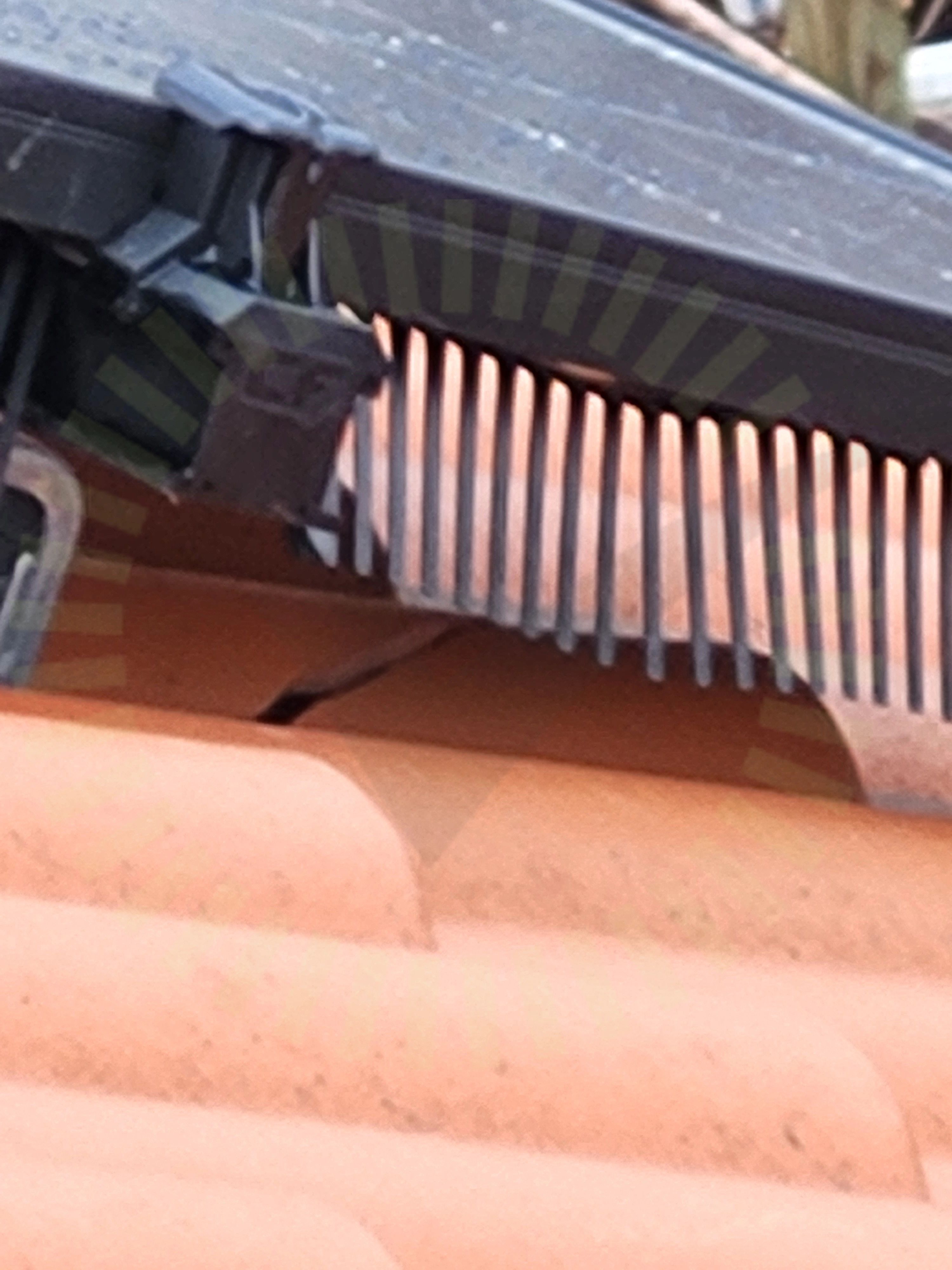

6.1 Skador
Rekommendation
Vissa takpannor är förstörda efter montaget.
