1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.9
Installation genom
Otovo
Datum
6 september 2024
Ort
Borgholm, Kalmar län
84% godkända16% ej godkända
Om installationen
PanelerFuturaSun: FU 300-310 M
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareFronius: SYMO 3-8.2 kW
TillbehörSäkerhetsbrytare AC
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, FuturaSun: FU 300-310 M
Anmärkningar
3/14
3.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
3.2 Strängförläggning
Inte godkändSträngarnas ledare följer ej varandra och skapar en öppen slinga.
SS 436 40 00 (712.521.103)
3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/14DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
7/20

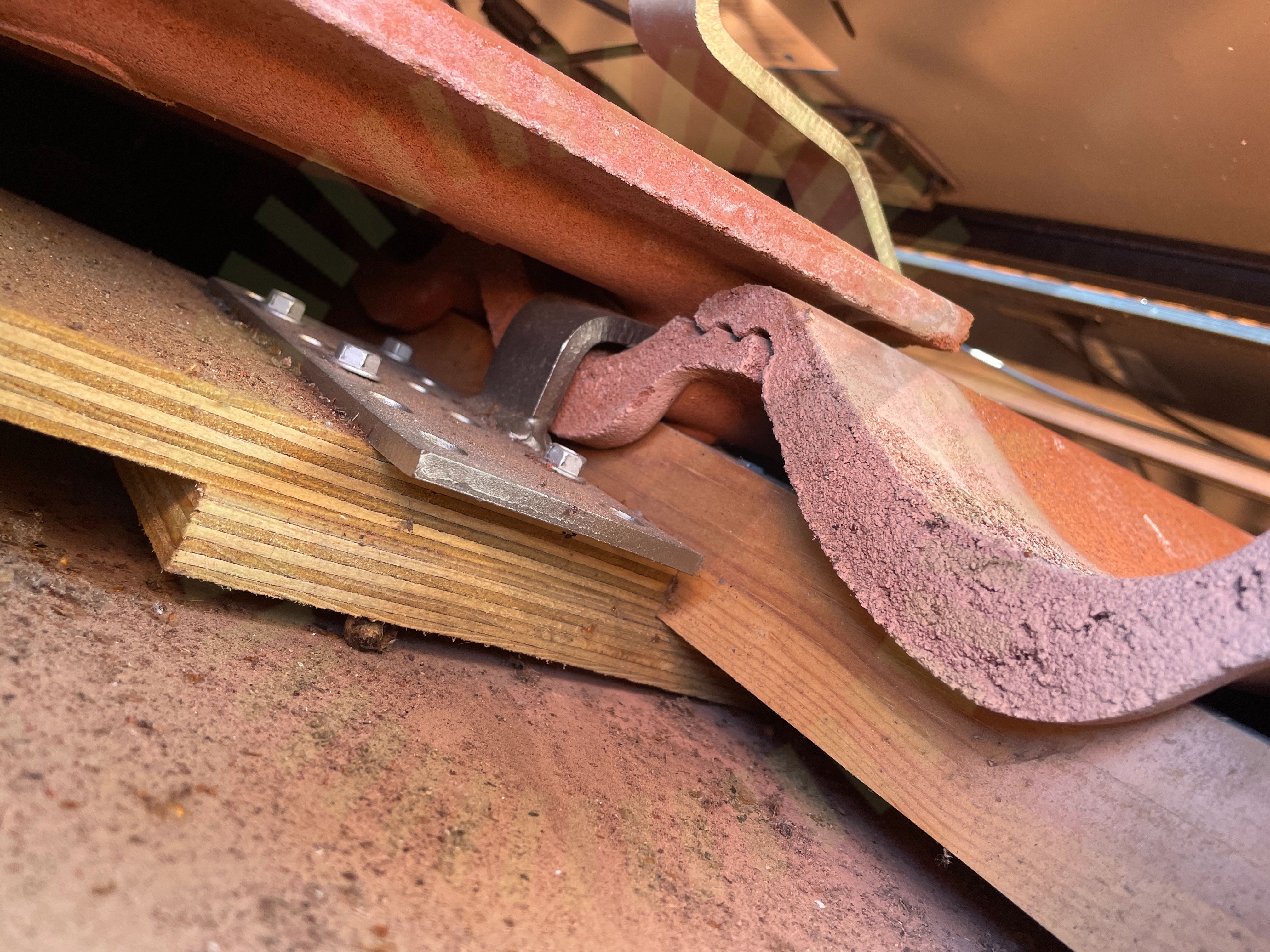

4.1 Infästning utanför takstol
Inte godkändInfästning av krok är utförd i undermålig konstruktion.

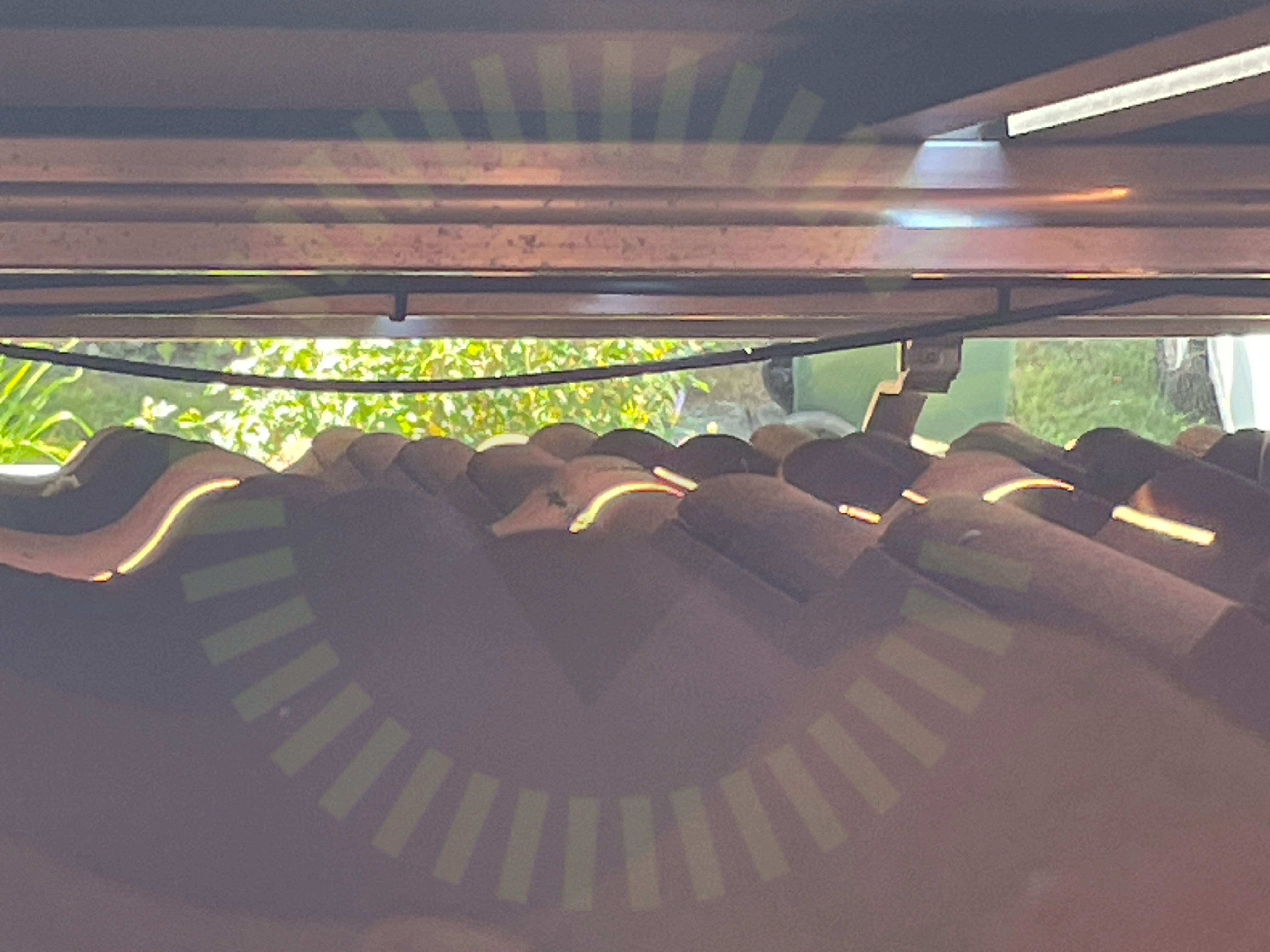

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Även kablar som ligger an mot takytan förekommer.
SS 436 40 00 (712.522.101)
4.3 Skenornas överhäng
Inte godkändLastberäkning saknas. Uppmätt 44 cm till panelkant.
Snö- och vindlastberäkning
4.4 Takkrokarnas CC
Inte godkändLastberäkning saknas. Max uppmätt är 120 cm.
Snö- och vindlastberäkning
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.6 Takstolsinfästning
Inte godkändTakkrok är inte fäst i takstol.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
4.7 Underliggande takpanna
Inte godkändKroken är monterad snett så avstånd till underliggande panna ej är uppfyllt.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
13/20Främmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
2/4
5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/34
6.1 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav.
https://manuals.fronius.com/html/4204260172/sv.html#0_m_0000009637
Godkända kontrollpunkter
32/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Strängdesign
