Besiktningsrapport

9.0

Installation genom

1KOMMA5°

Datum

2 mars 2023

Ort

Enköping, Uppsala län

Kopplingslåda

Säkerhetsavstånd

Skena överhäng

+ 3

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörElmaterial: Kapsling

TillbehörHuawei: Smart Power Sensor

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16

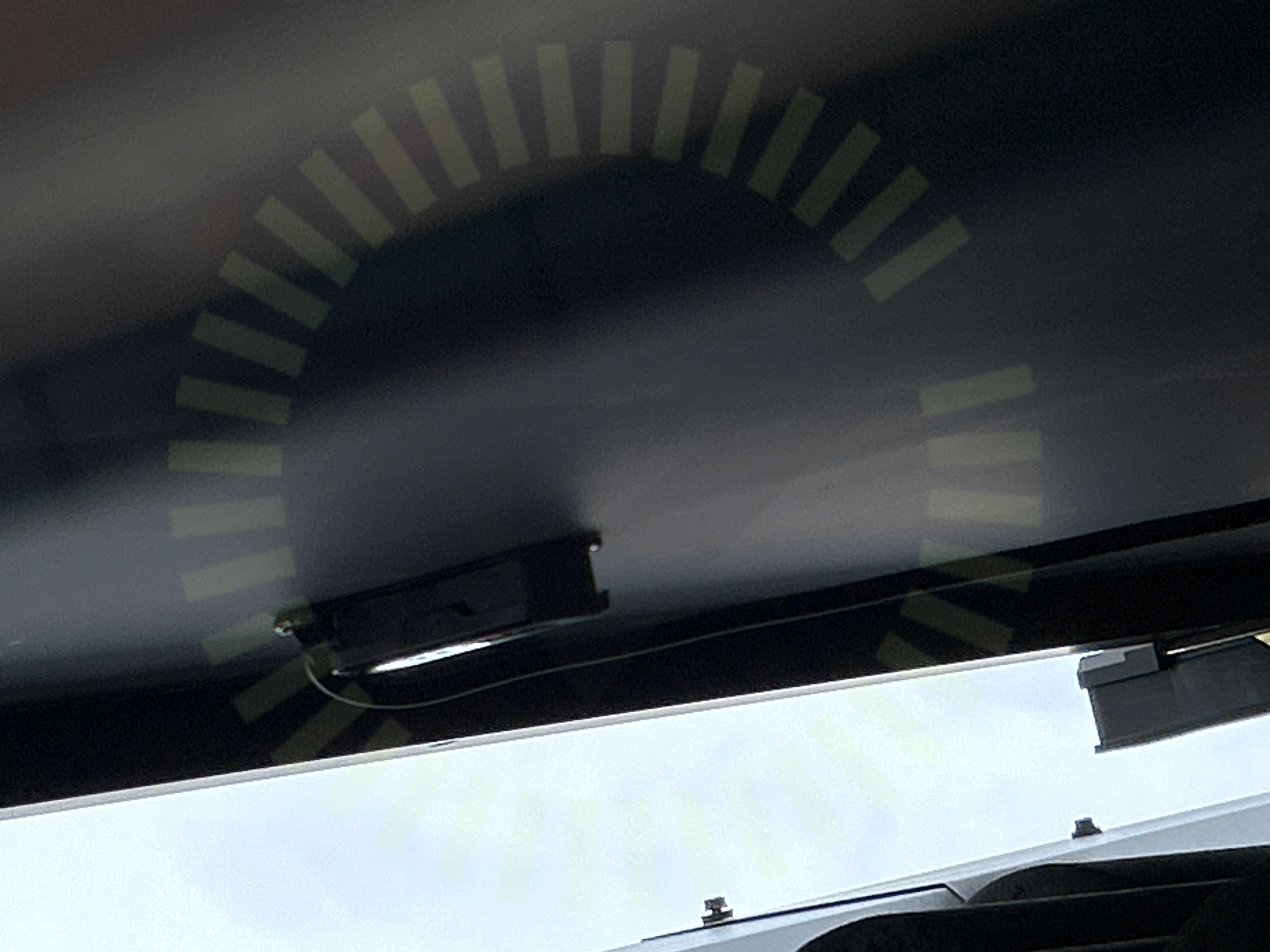

3.1 Panelkablagets böjradie

Inte godkänd

Skarp böj från panelens kopplingslåda

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

3.2 Kopplingslåda

Inte godkänd

Kopplingslåda utsätts för dragbelastning

Godkända kontrollpunkter

14/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak, ESDEC Lutande Panntak

Anmärkningar

5/26

4.1 Avstånd mellan takkrokar

Inte godkänd

Infästningarnas cc mått följer inte lastberäkningen. Uppmätt 75cm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

4.2 Infästning skena

Inte godkänd

Skenan är inte korrekt monterad i krokarna

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

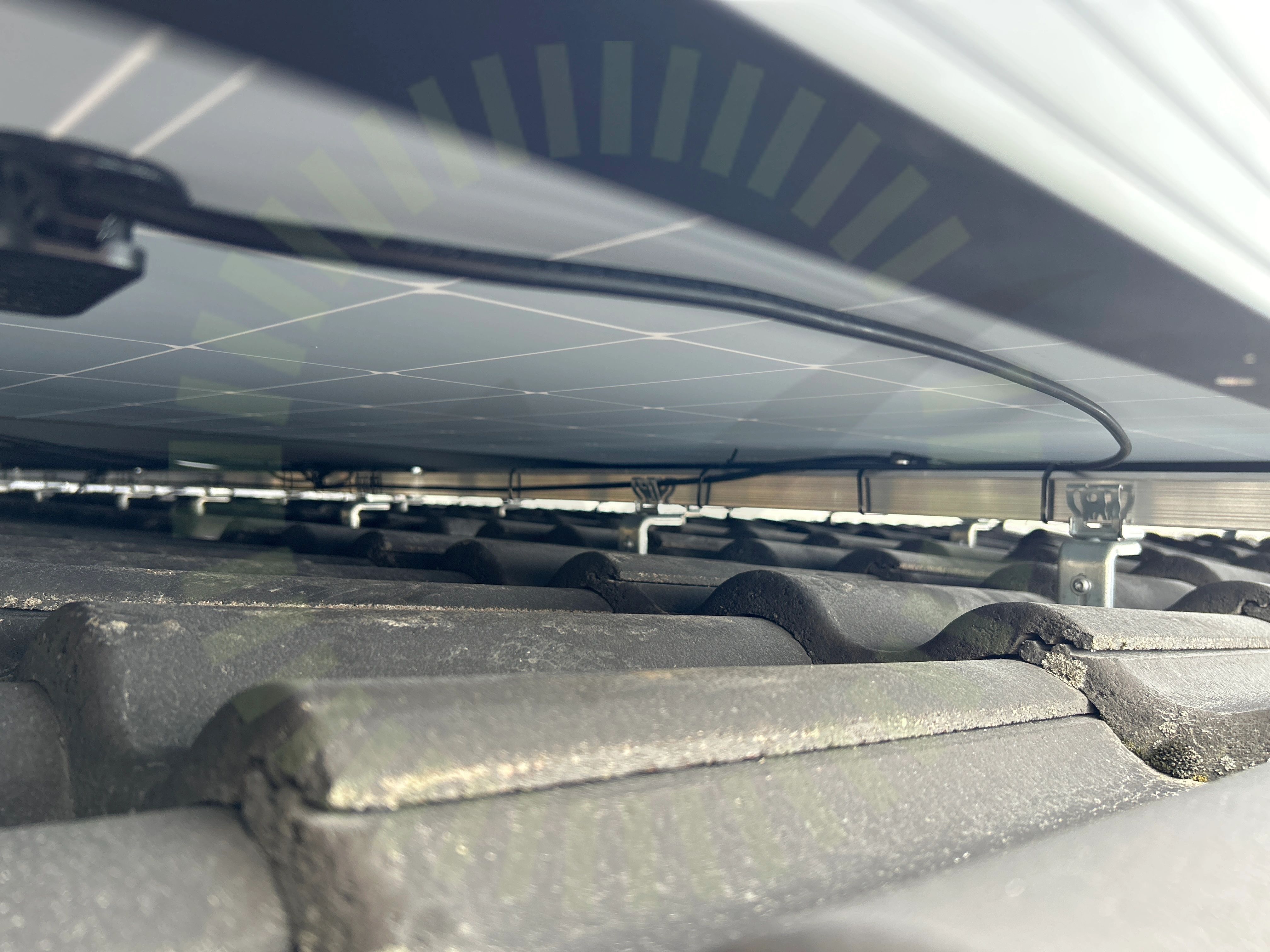

4.3 Kabeluppfästning

Inte godkänd

Kablage går längre sträckor utan uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)

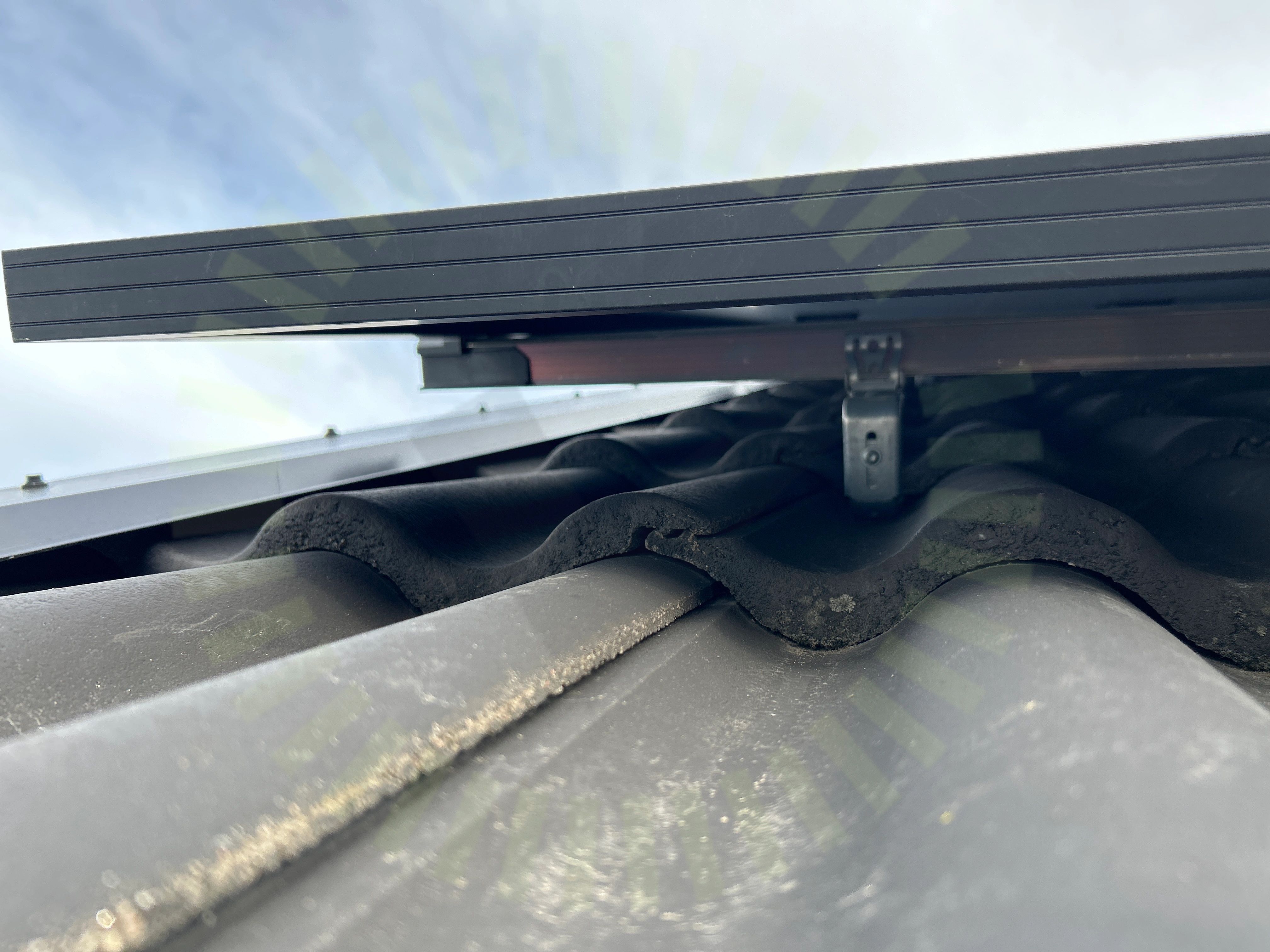

4.4 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser. Uppmätt 31cm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

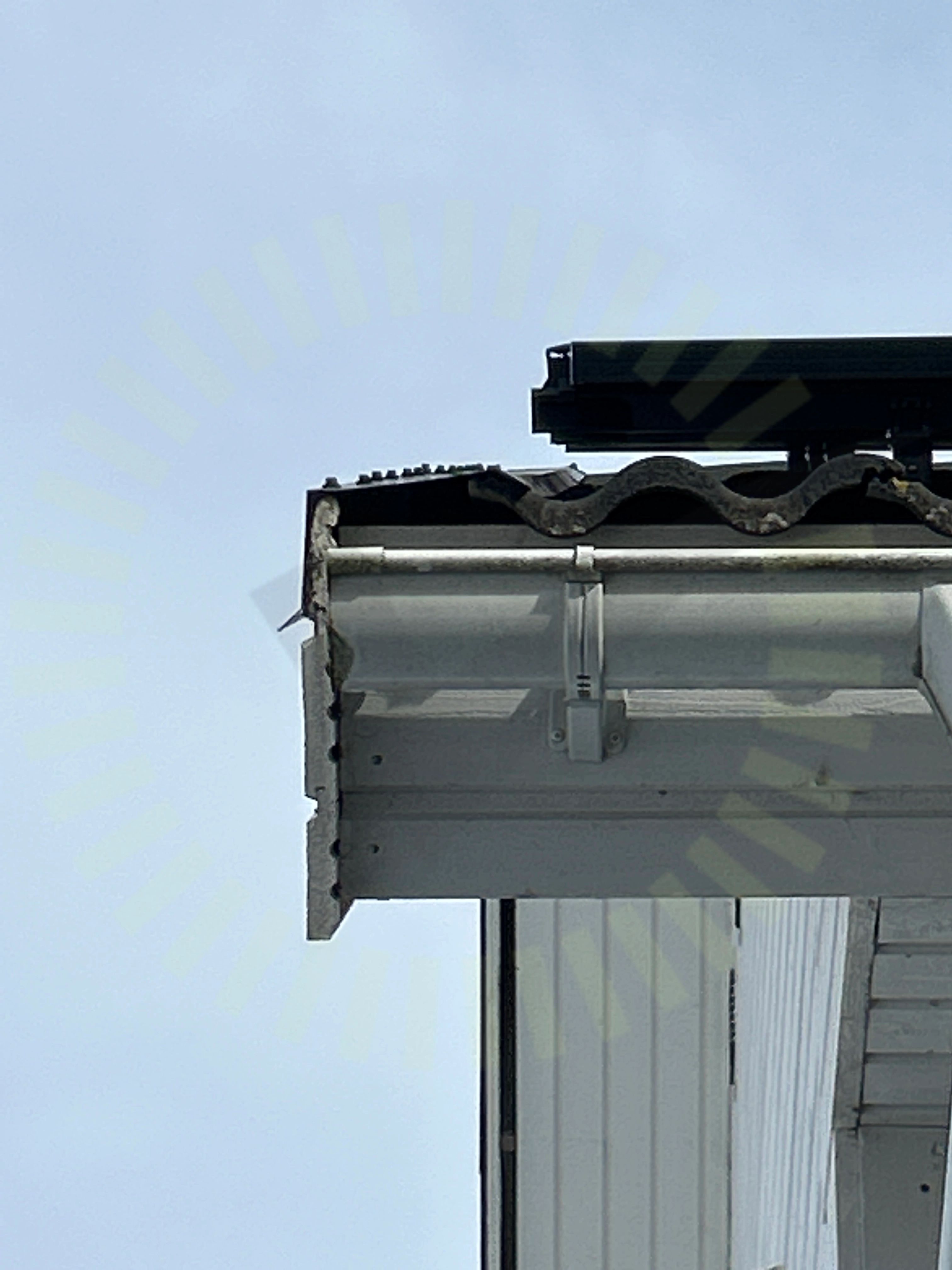

4.5 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens anvisningar. Uppmätt 21 cm

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

20/26

Anpassade takpannorBärläktFrämmande materialKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

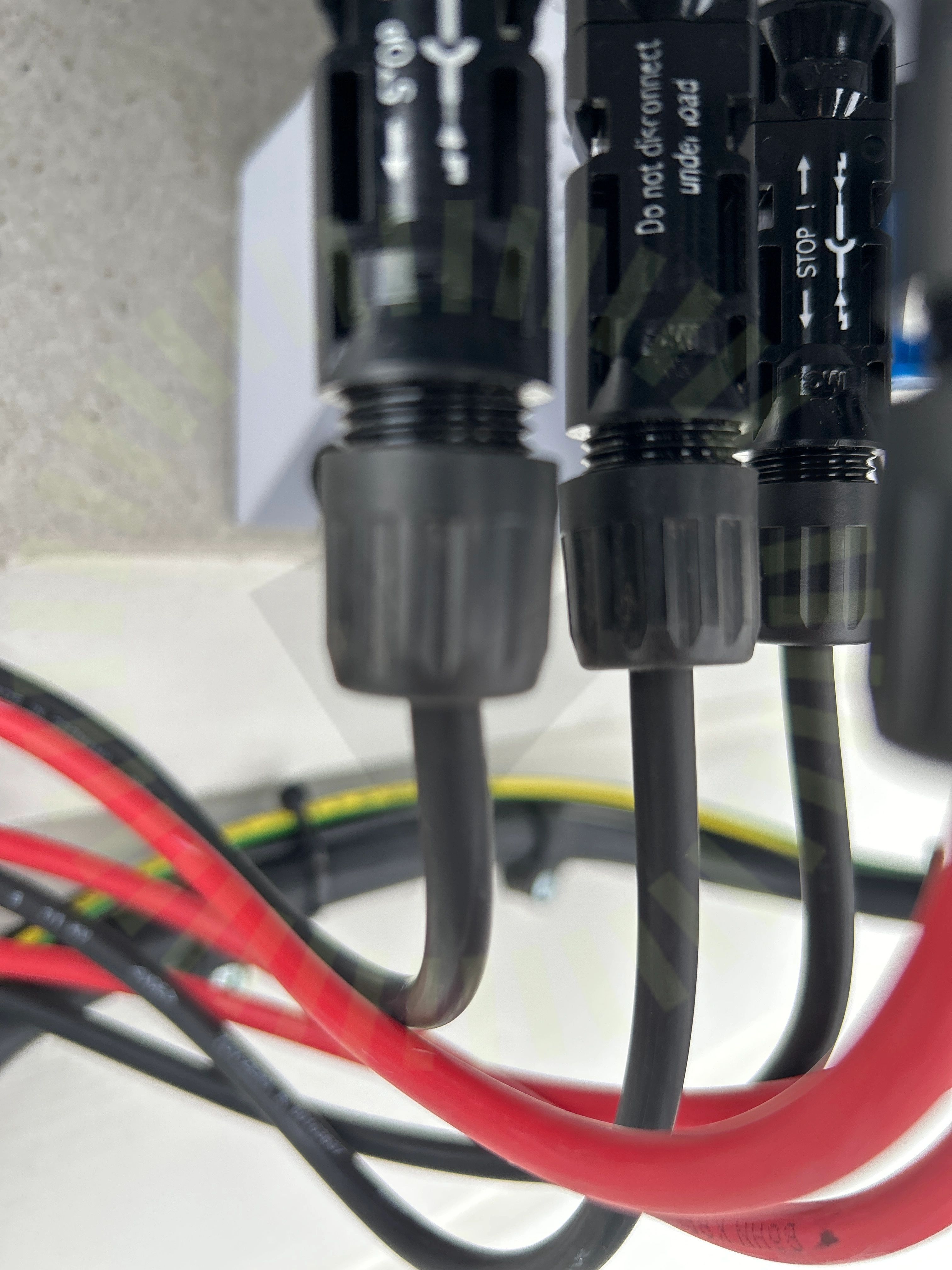

6.1 DC Kontakter förskruvning

Inte godkänd

Kontakternas förskruvningar har inte gängat korrekt

MA000 (de_en) Assembly instructions, Sida 10.
