Besiktningsrapport

8.8

Installation genom

Sesol

Datum

28 juni 2023

Ort

Tyresö, Stockholms län

Takkrokarnas CC

AC Böjradie

Skenskarvar

+ 4

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/41

2.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

2.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är ansluten.

SEK 457, Sida 42

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/41

AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

4/16

Förbindelse av kontakterKontaktdonPanelkablagets böjradieStress på kontakter

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Undercentral

Anmärkningar

1/1

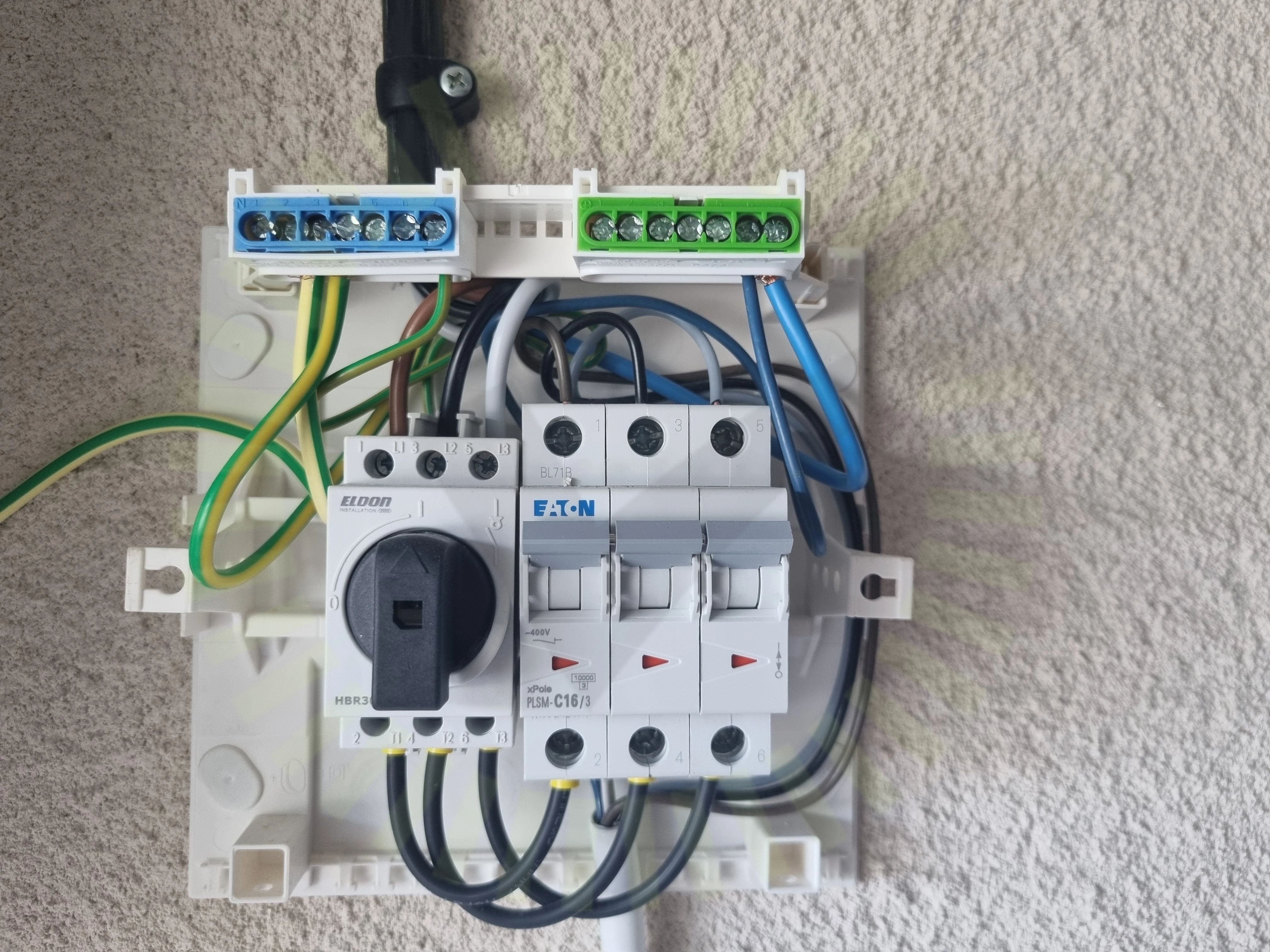

5.1 Inkoppling i undercentral

Rekommendation

Neutralledare ligger inkopplade på PE plint och PE ledare ligger inkopplade på neutralplint.

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

6/23

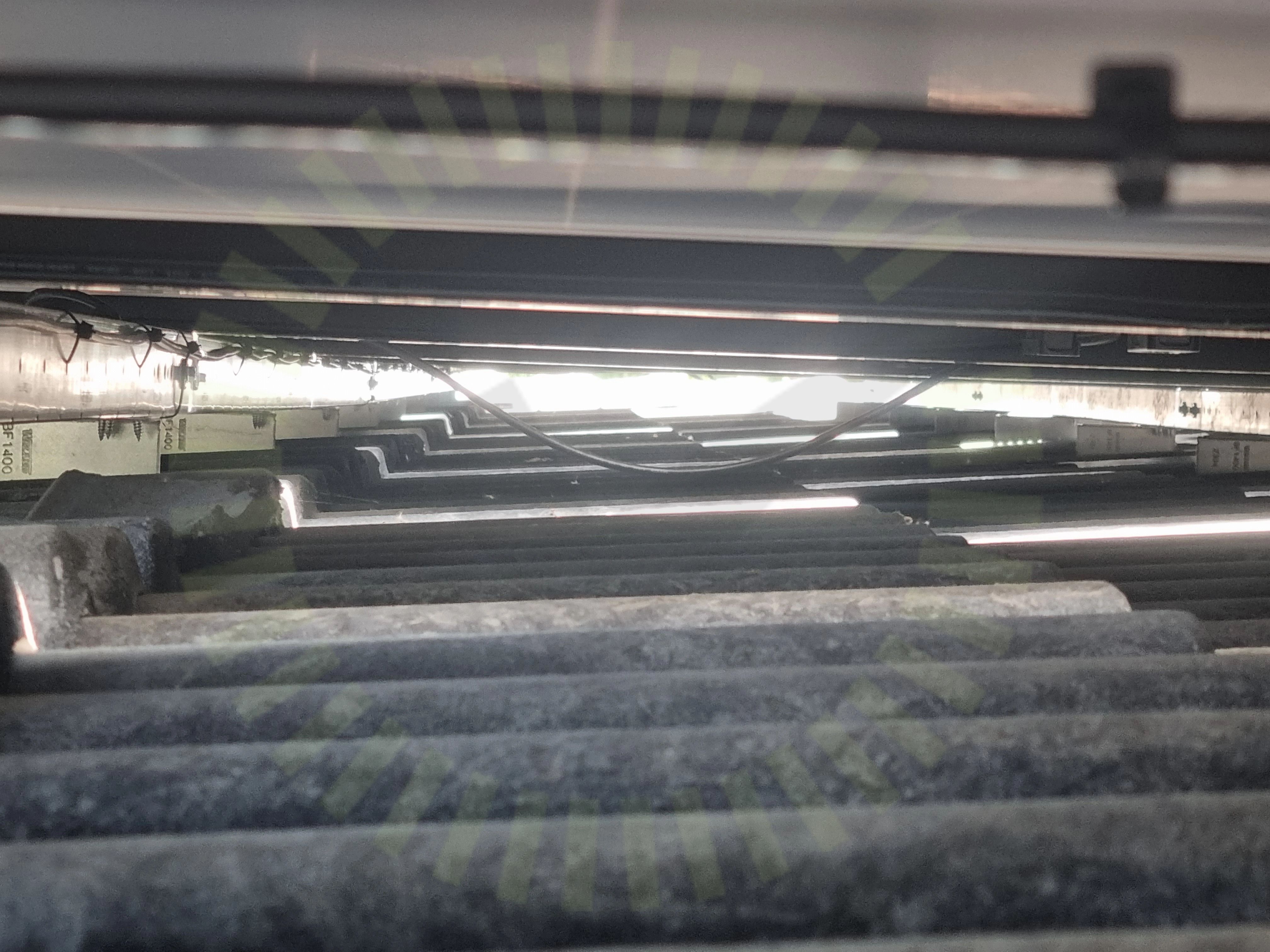

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

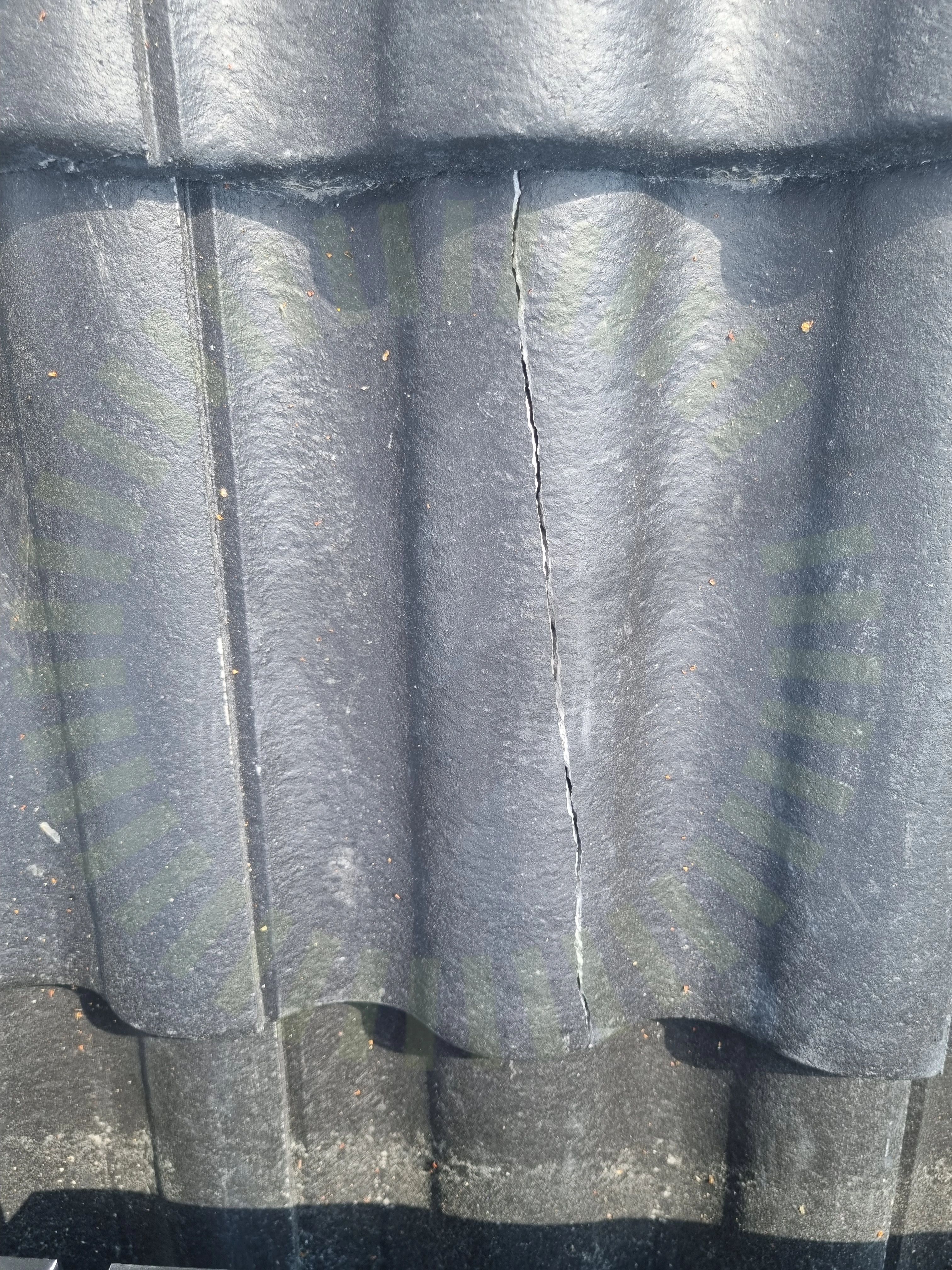

7.2 Skador

Inte godkänd

Skador noterade på delar av montagesystemet. Två spruckna pannor

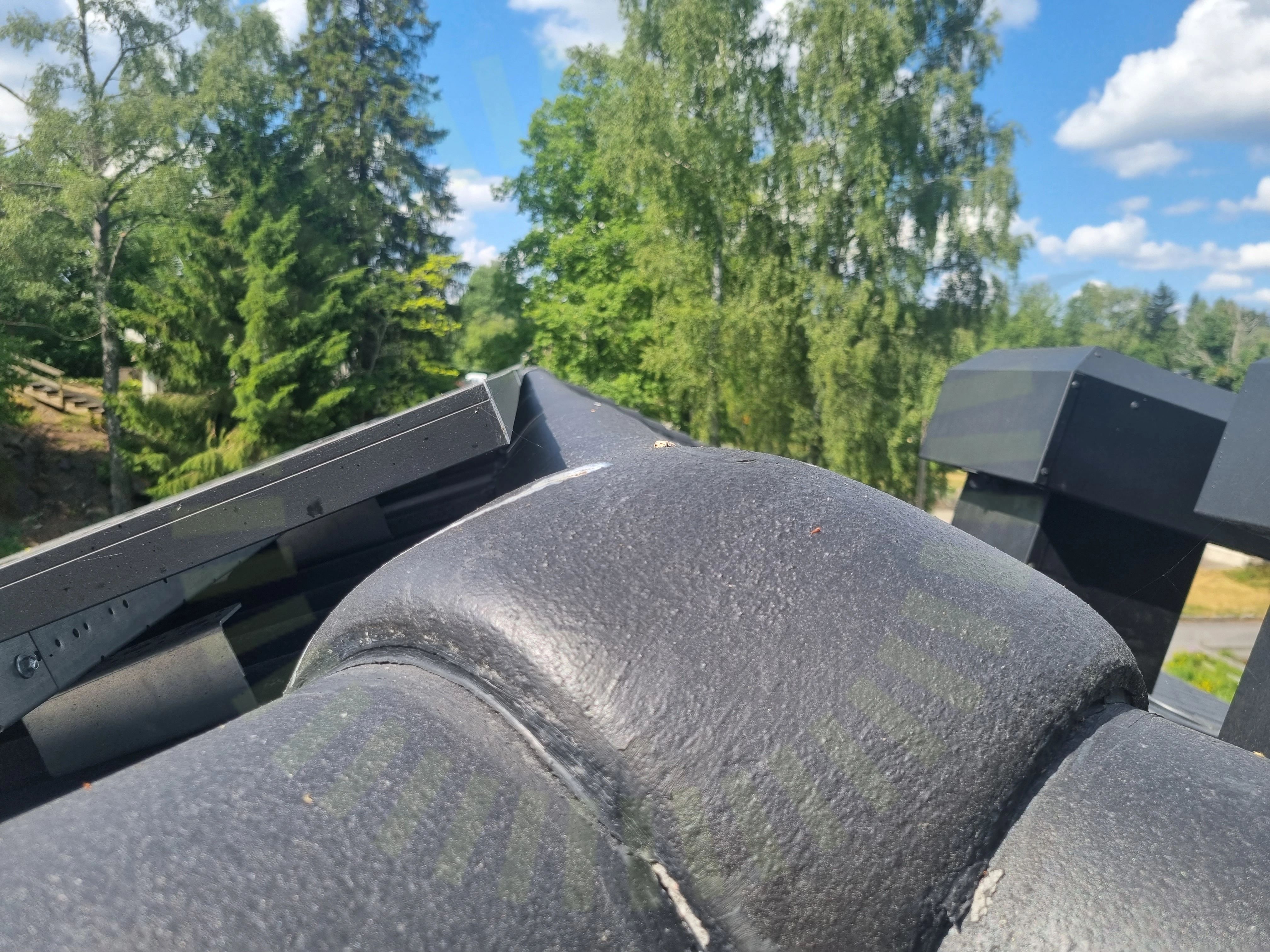

7.3 Placering

Inte godkänd

Paneler sticker utanför takets kant

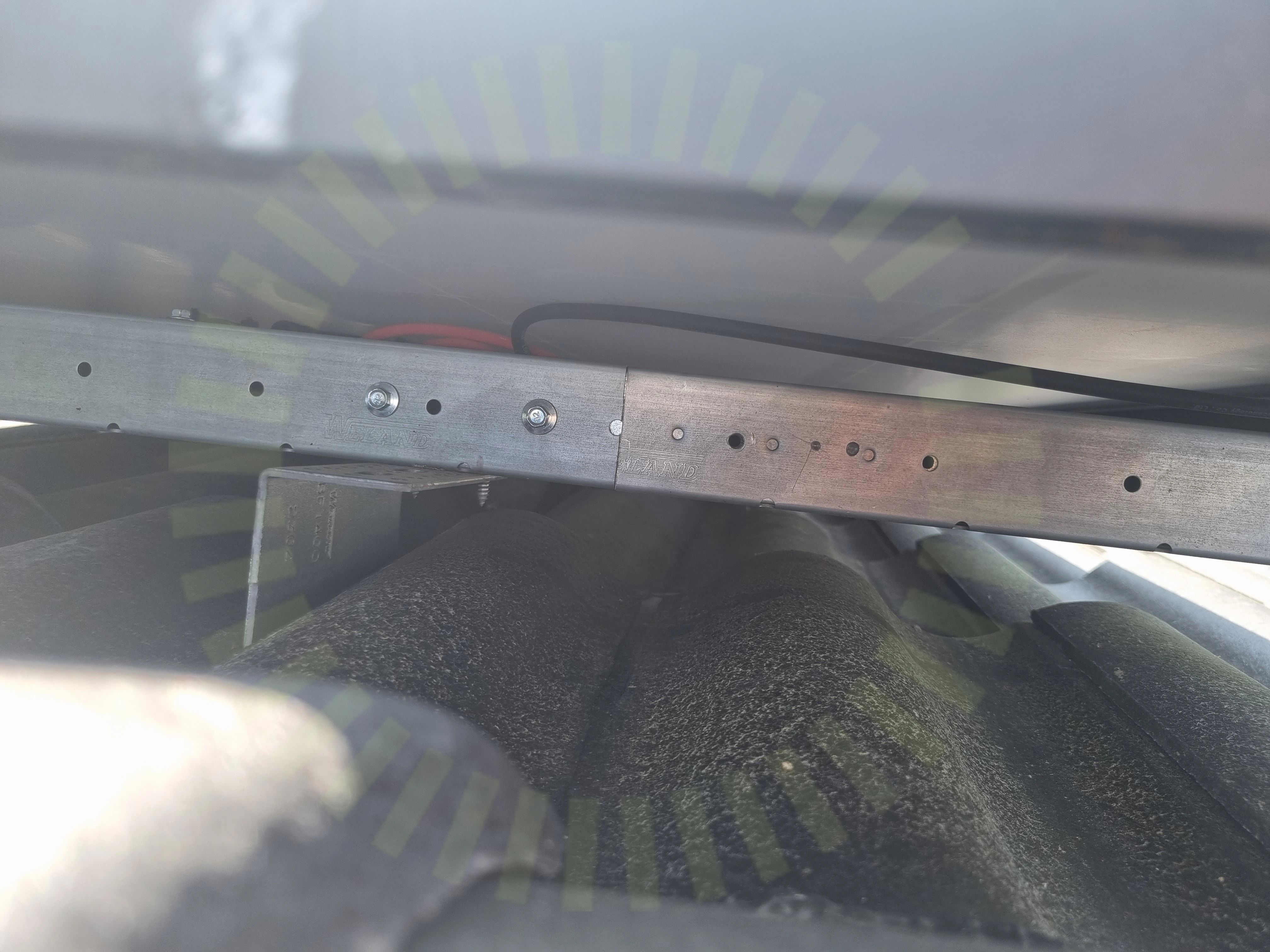

7.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar sitter på fel sida om skenskarv

MA5102 Sid 1 (1) | Version 3 - 221101

7.5 Takkrokarnas CC

Inte godkänd

Takkrokarna är inte monterade med korrekt cc mått, uppmätt cc 1200mm

MA5102 Sid 1 (1) | Version 3 - 221101

7.6 Underbyggnad

Inte godkänd

Läkten är för klena för den beräknade lasten. Komplettering med fler infästningar behövs.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

16/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring
