Besiktningsrapport

7.2

Installation genom

Sol i Väst

Datum

31 januari 2025

Ort

Höllviken , Skåne län

DC kabel förläggning

Förbindelse av kontakter

Kabeluppfästning

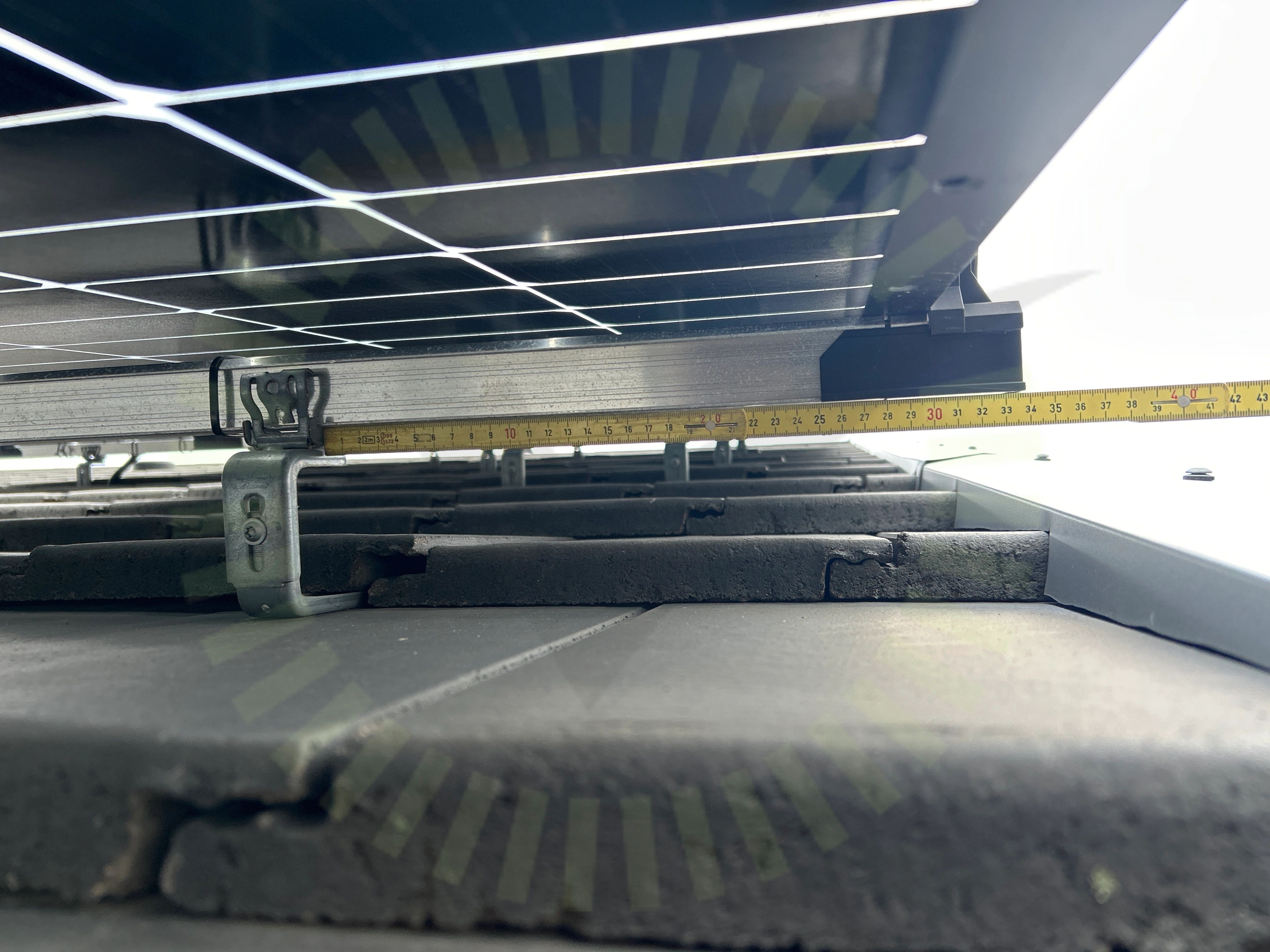

+ 18

76% godkända24% ej godkända

Om installationen

PanelerJolywood: JW-HD120N

MontagesystemVan der Valk: ValkPro+ L10 Söder

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt ARK XH Battery System

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

2/15

2.1 Avstånd närliggande objekt

Inte godkänd

Batteri är placerat för nära väggen.

ARK 5.1-25.6XH-A1 High Voltage Battery System User Manual (V1.0), Sida 10-11 och 15-16

2.2 Uppfästning av kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Godkända kontrollpunkter

13/15

Batteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUtrymmeVäderskydd

Tak 1, Jolywood: JW-HD120N

Anmärkningar

5/15

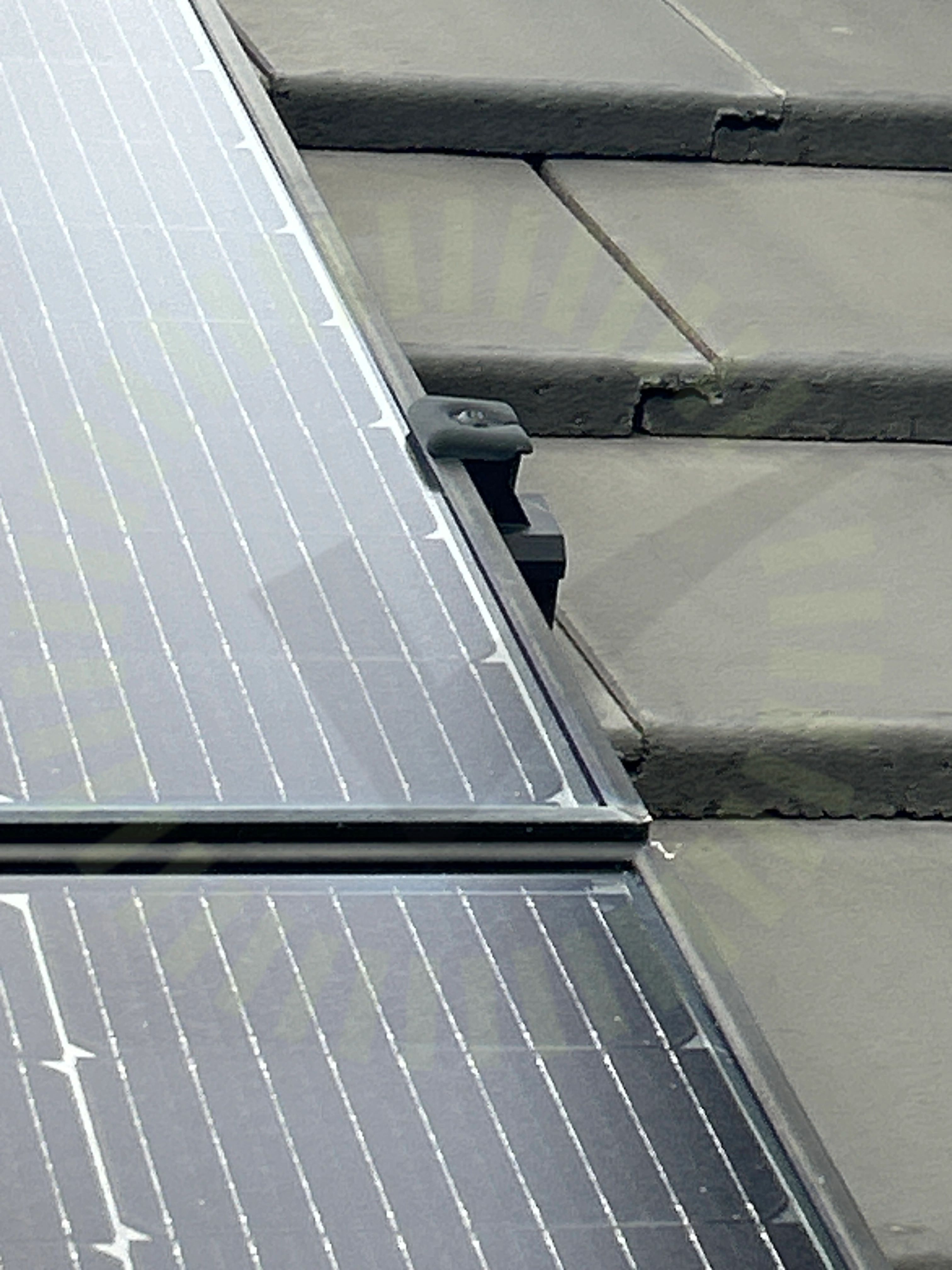

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Jollywood: Installation manual for doubleglass modules Version 2021.04, Sida 9

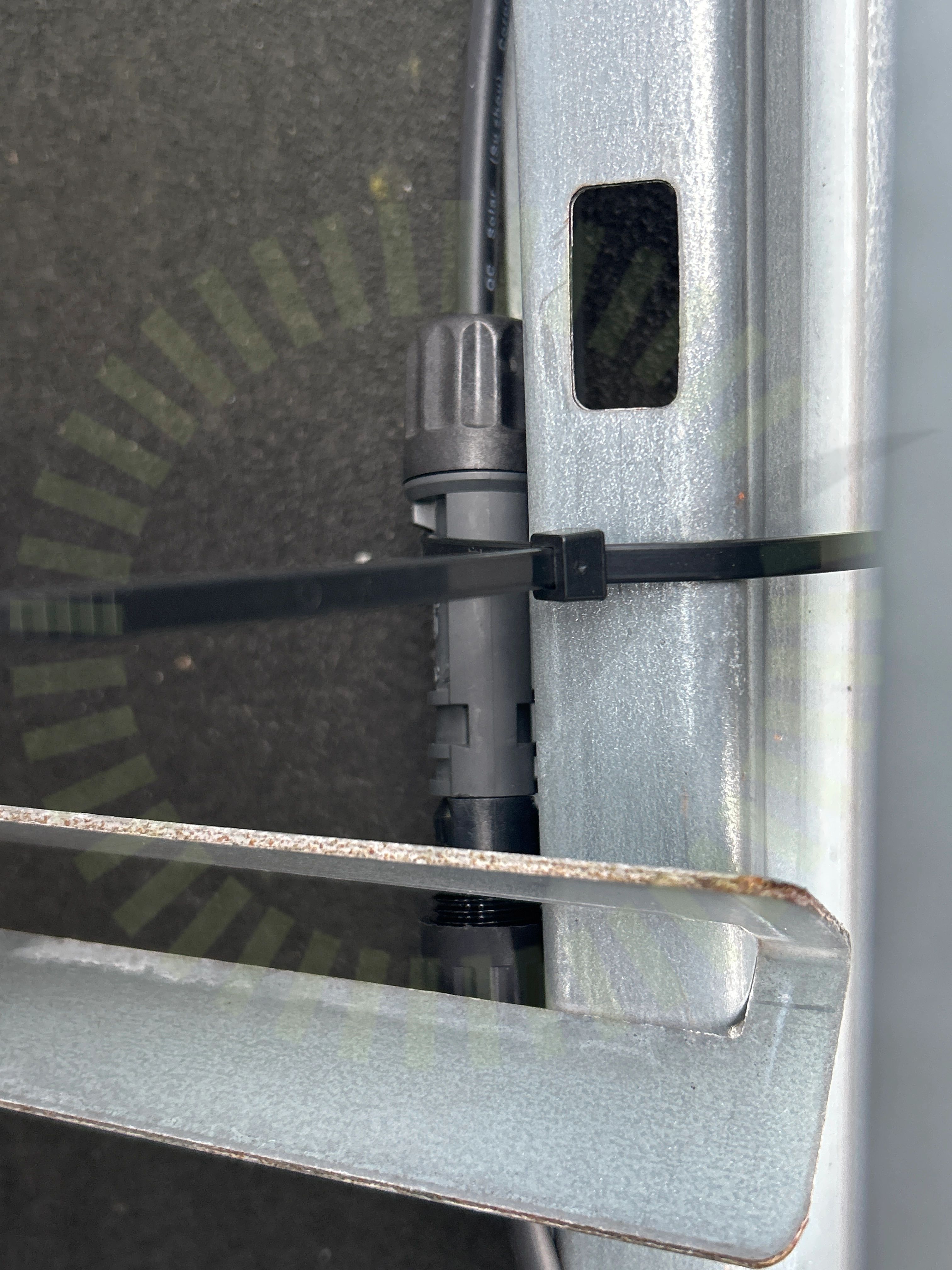

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

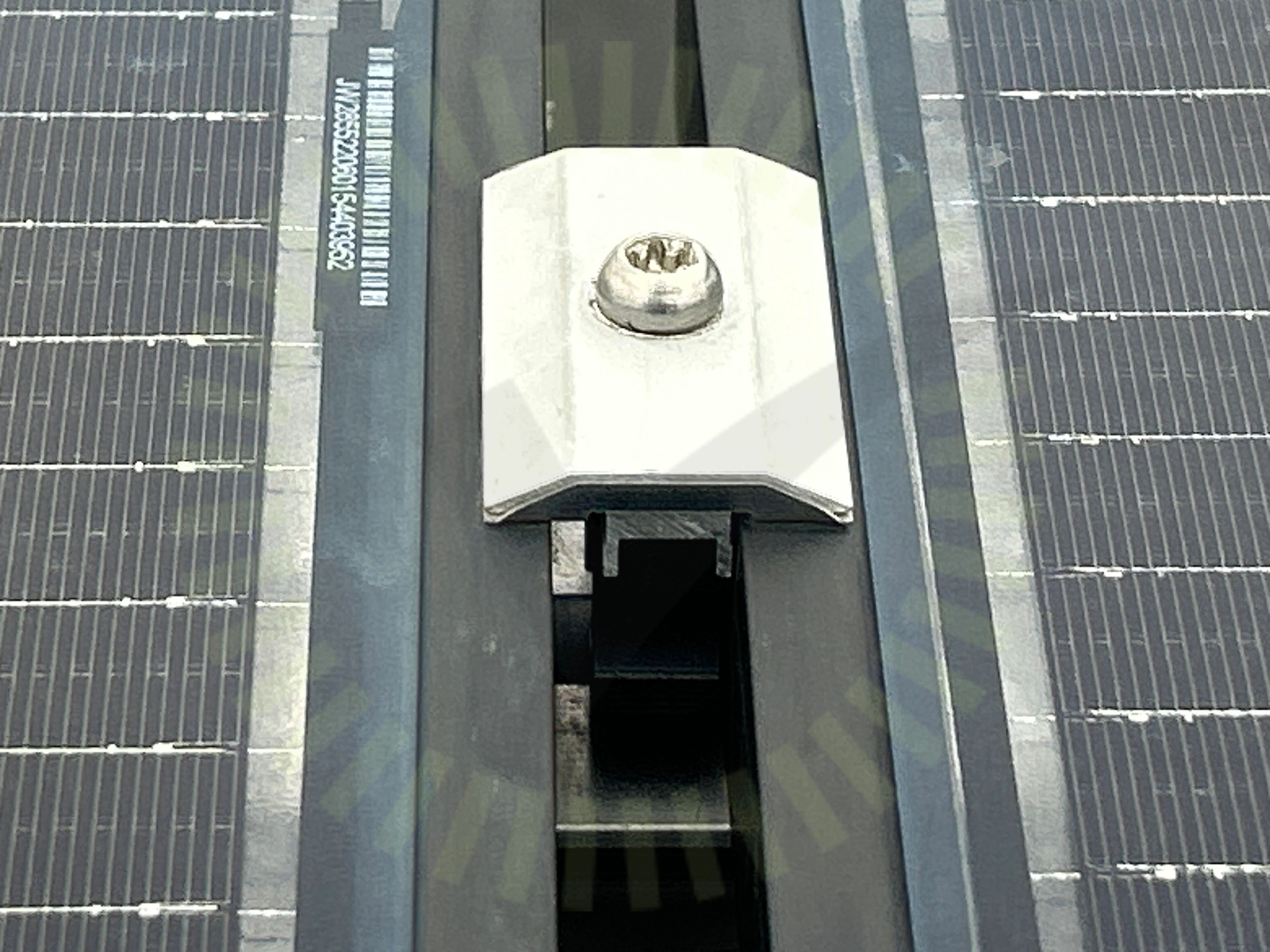

3.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

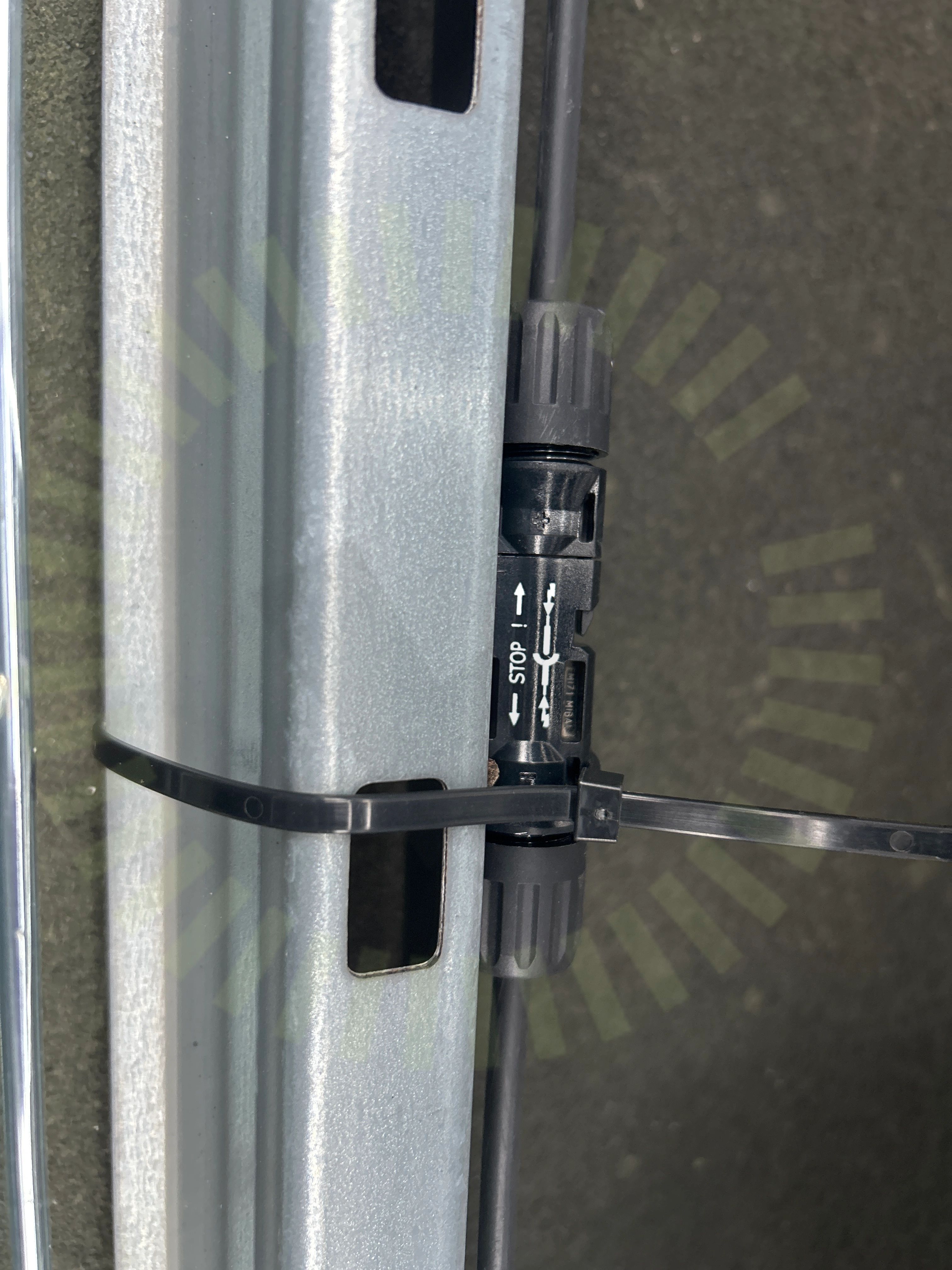

3.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

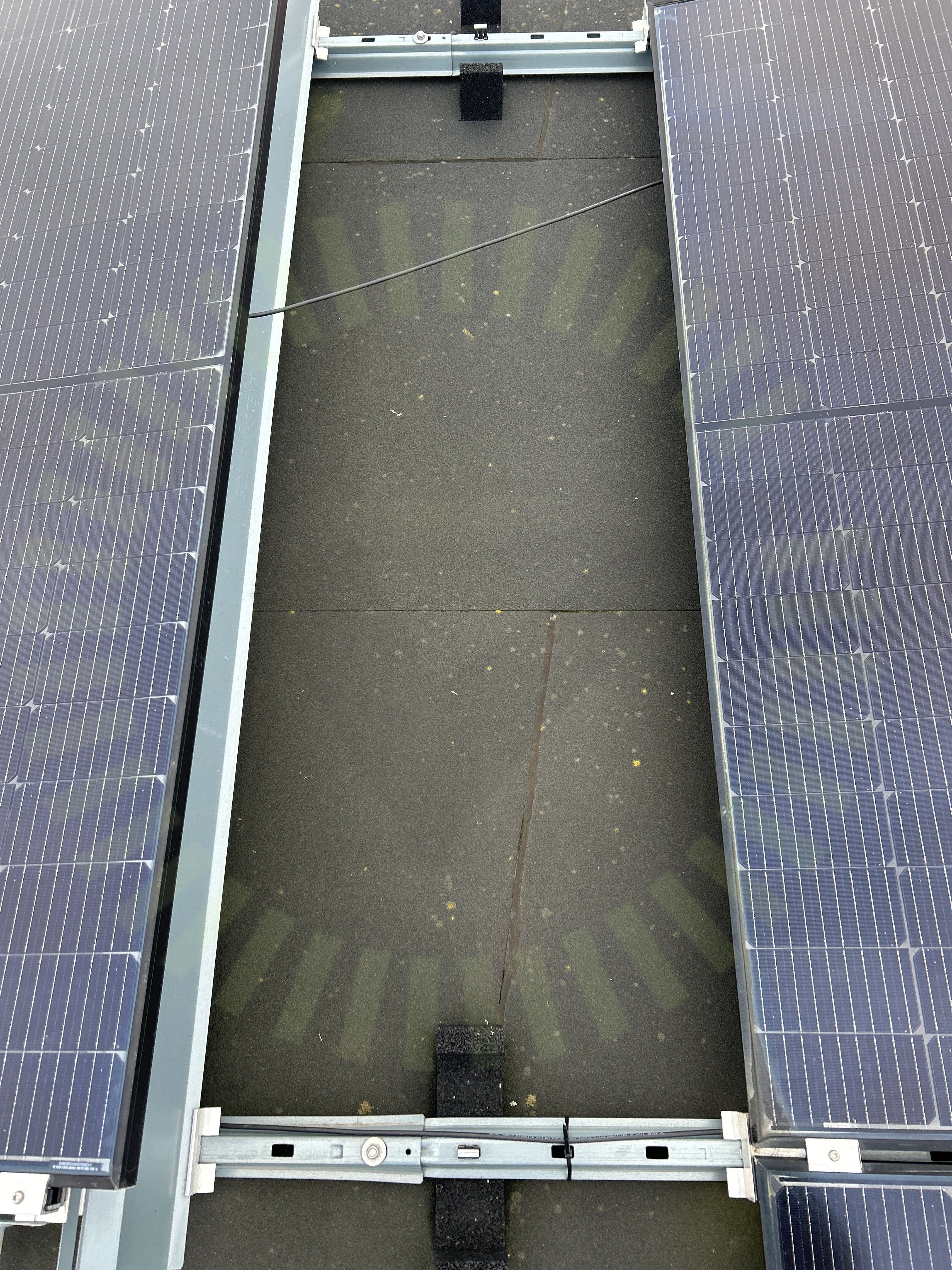

3.5 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

10/15

DräneringshålFöremål mot bakstyckeKlämmornas storlekKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Van der Valk: ValkPro+ L10 Söder

Anmärkningar

10/24

4.1 Fastsäkring ballastplåtar

Inte godkänd

Ballastplåtar är ej korrekt fastsäkrade

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 16

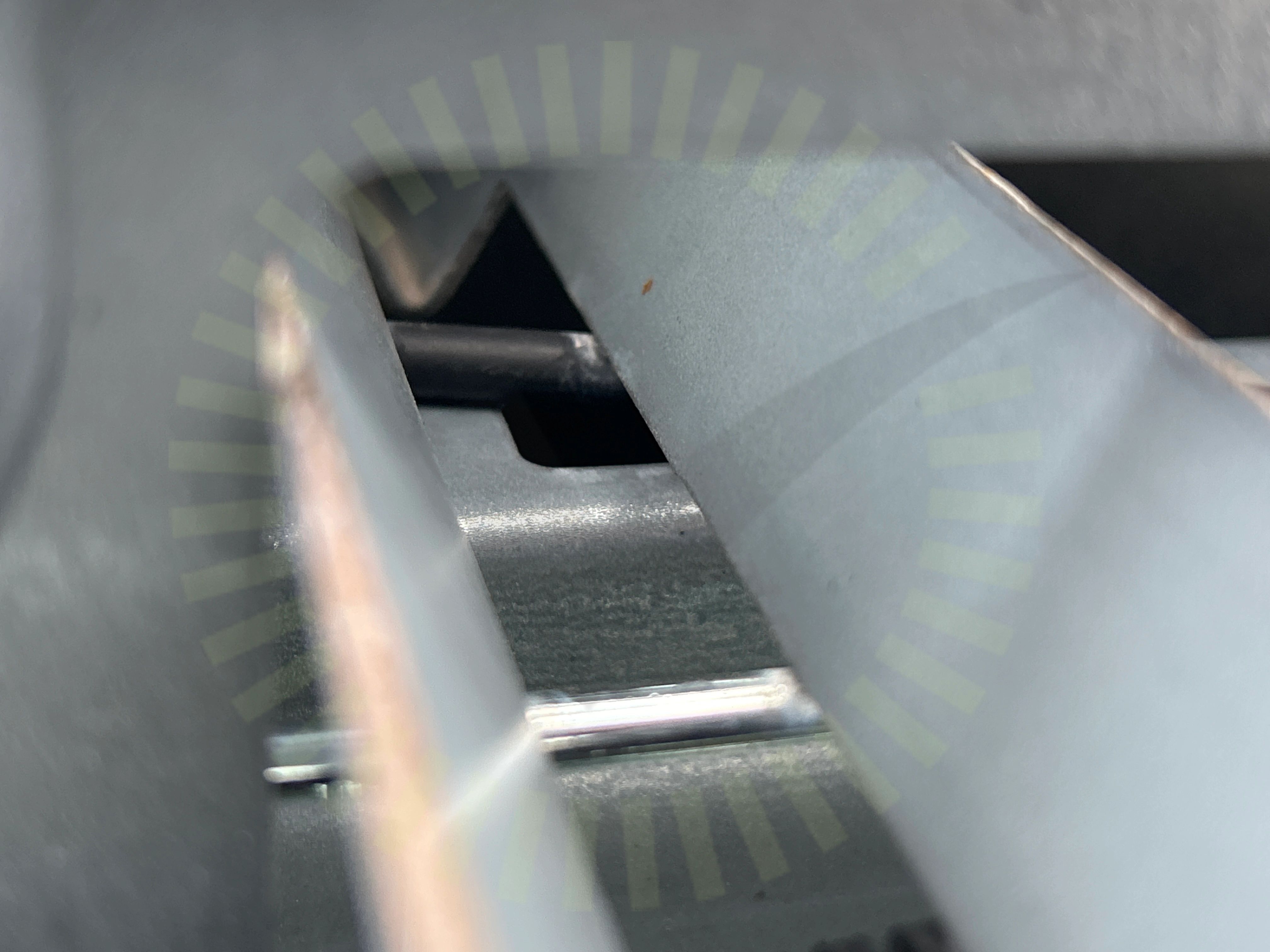

4.2 Skador

Inte godkänd

Kablage ligger klämt mellan ballastplåt och skena.

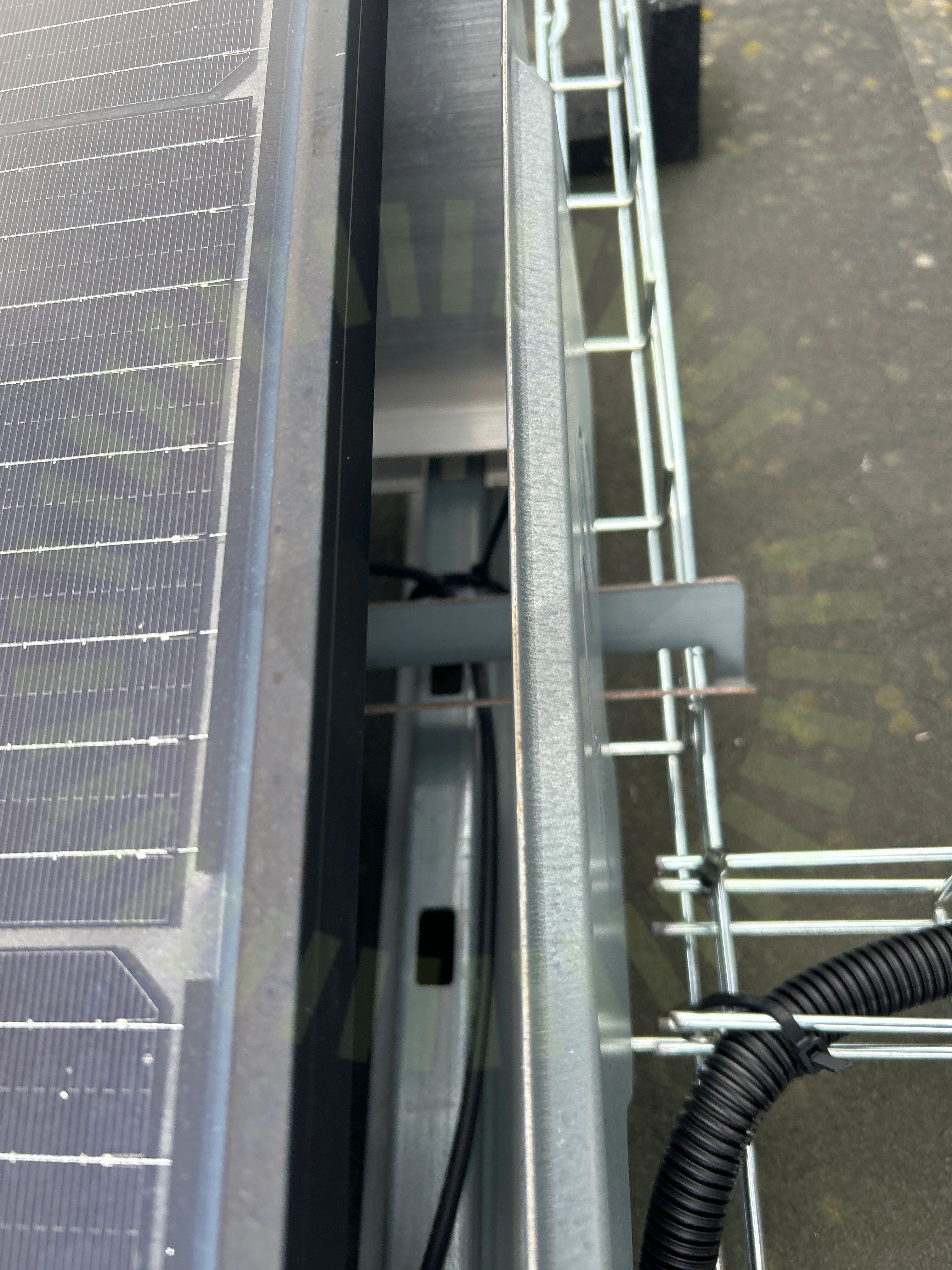

4.3 Skydd under skena

Inte godkänd

Skenstöd ligger inte korrekt utplacerade.

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 10-11

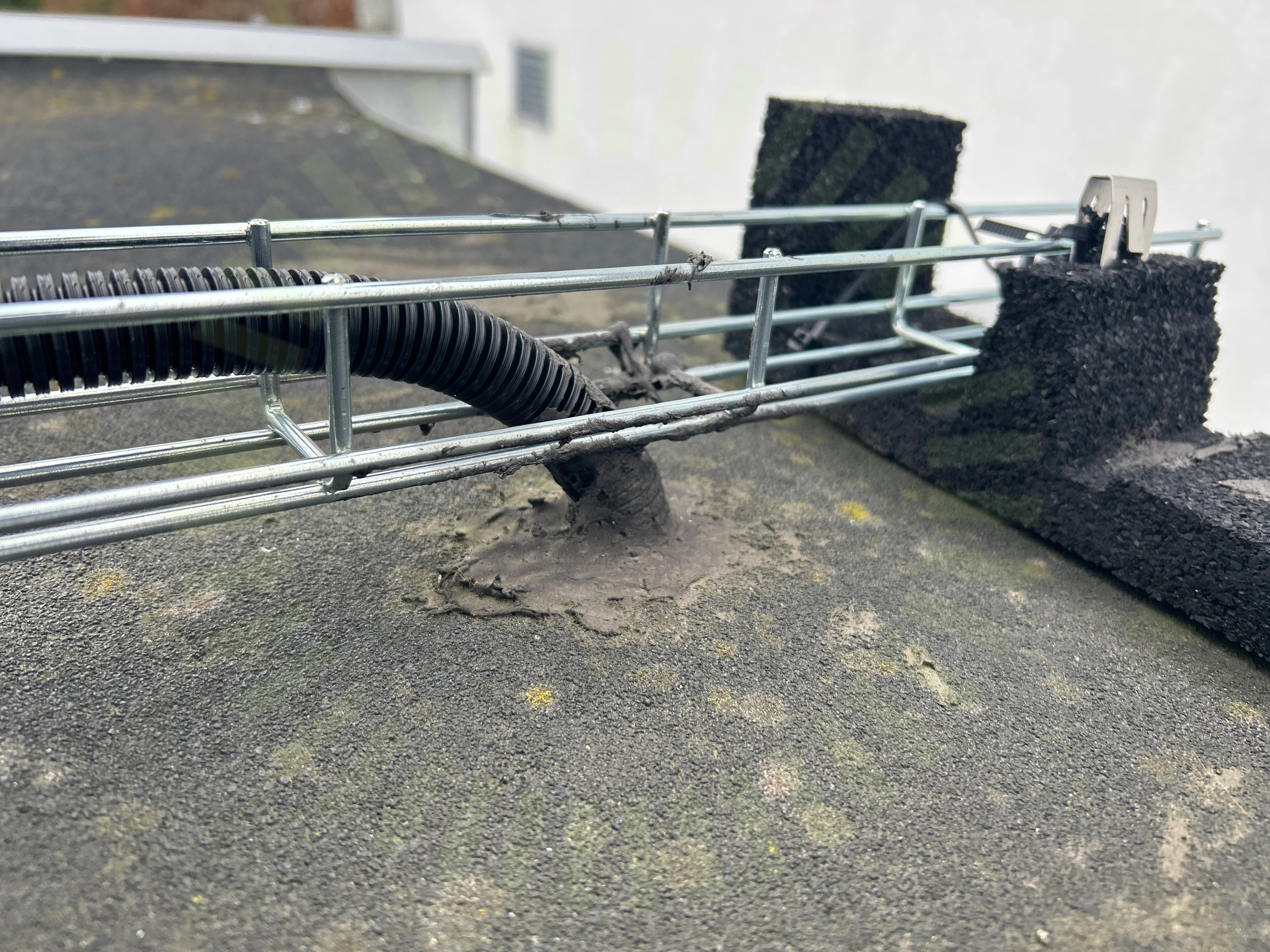

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

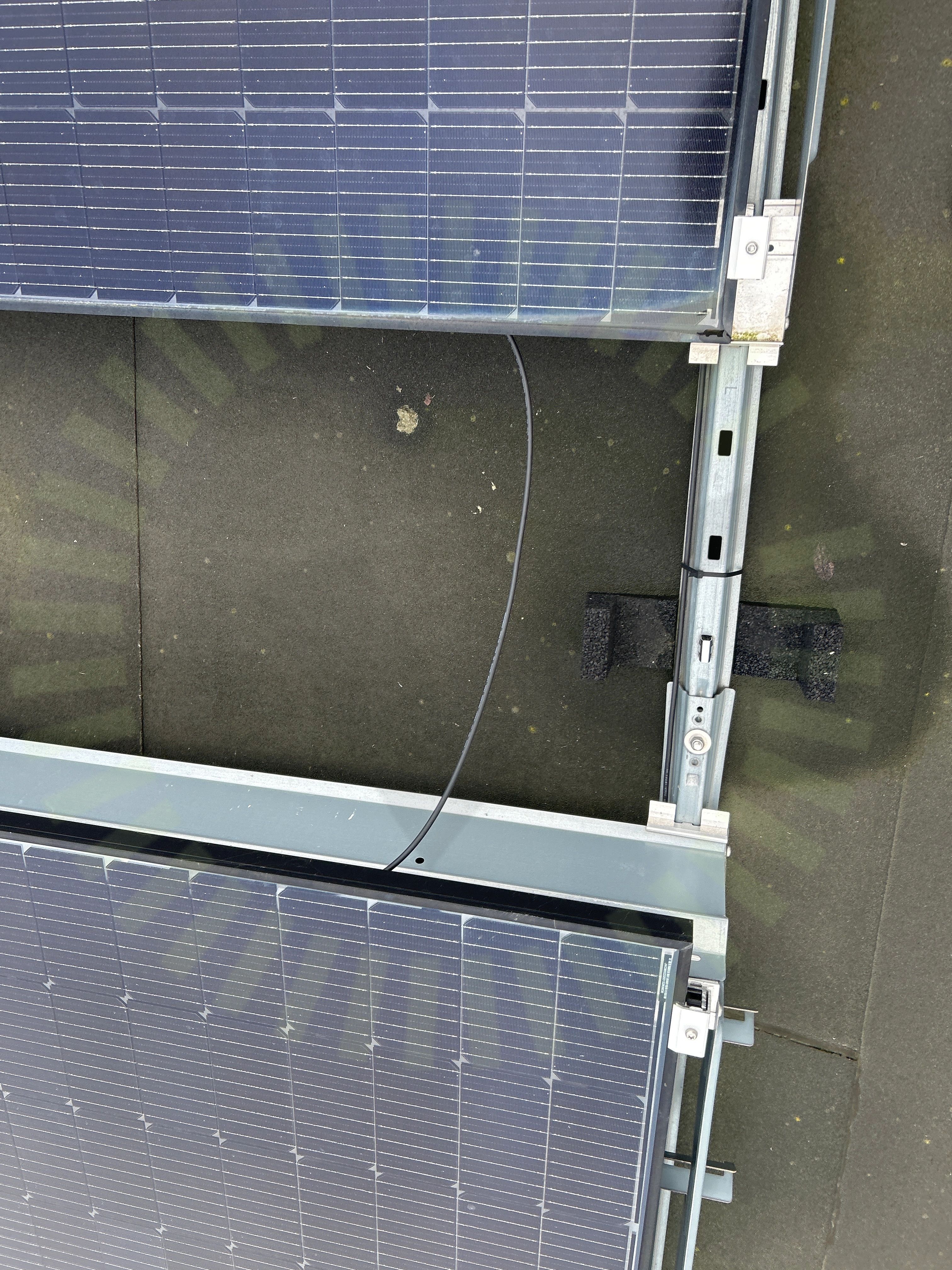

4.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

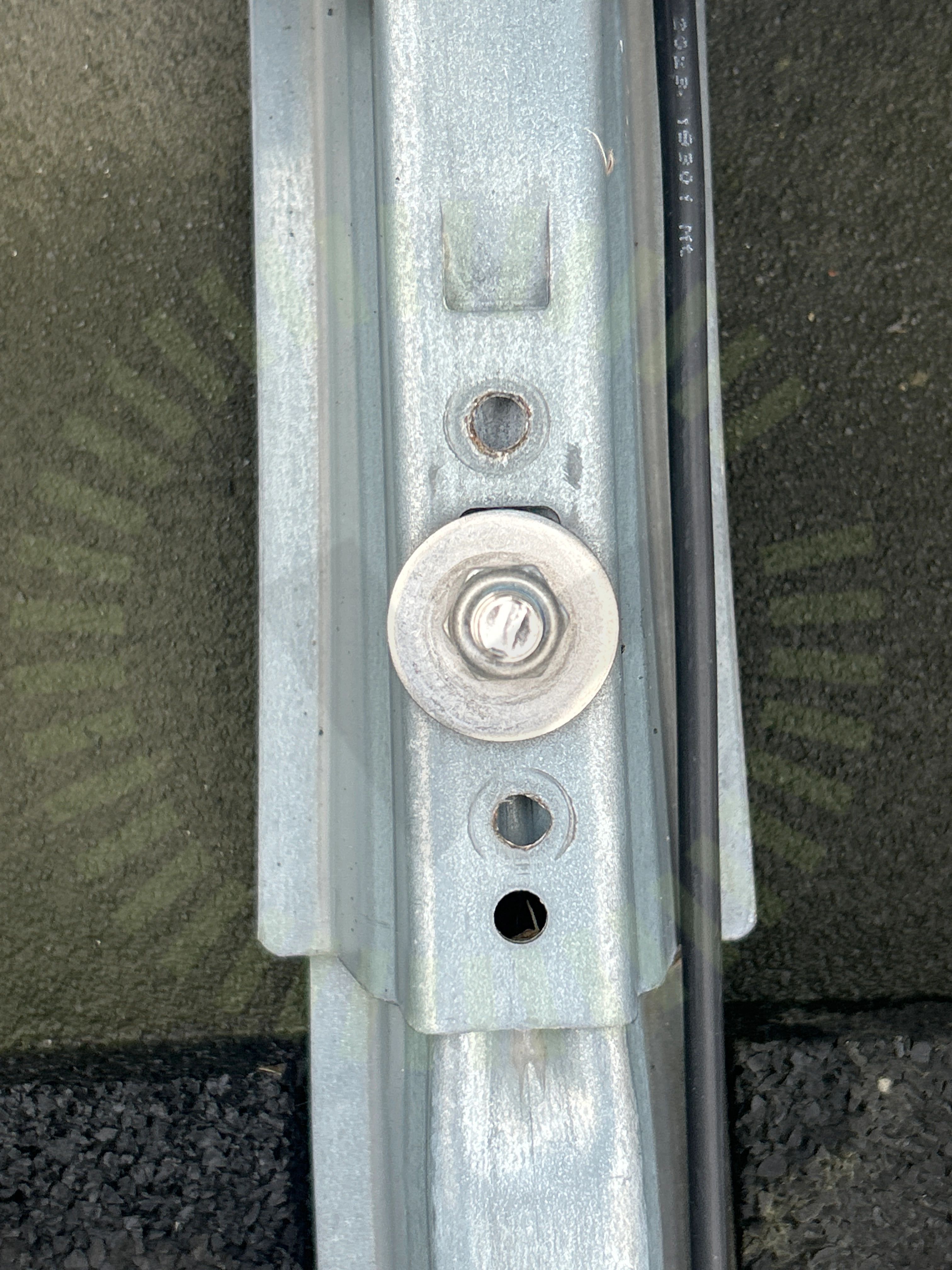

4.6 Skenskarvar

Inte godkänd

Hammarbult ligger felaktigt i skenan.

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 11

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för anläggningen.

Tillverkarens montageanvisningar

4.8 Säkerhetsavstånd

Inte godkänd

Lastberäkning saknas. Kontroll av hur nära takets kant paneler får ligga är inte tillgängligt.

Snö- och vindlastberäkning

4.9 Viktfördelning

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera viktfördelning mot är ej tillgänglig.

Snö- och vindlastberäkning

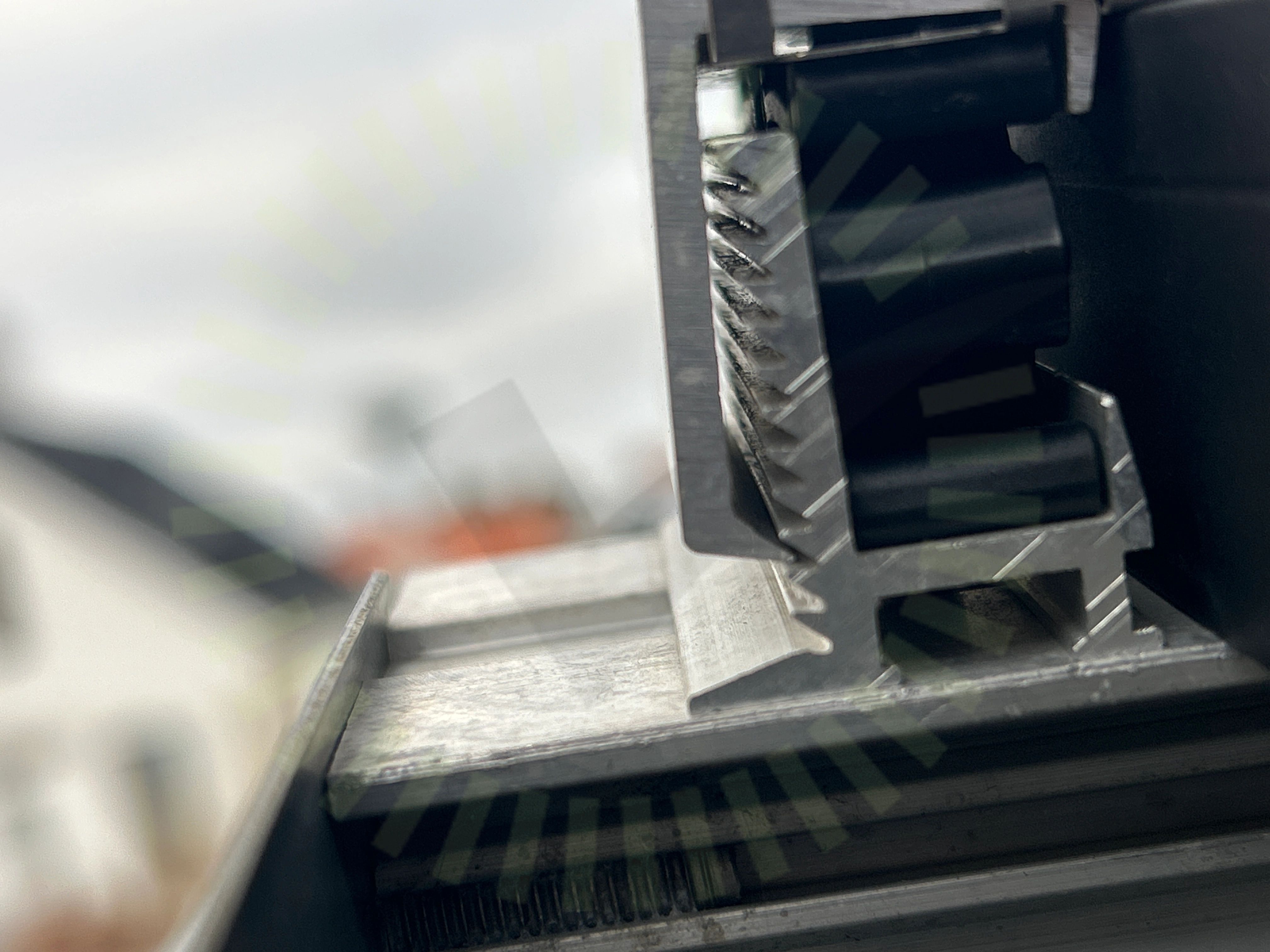

4.10 Ändklämmor

Inte godkänd

ändklämmor är inte korrekt monterade. Låsningen i ryggen är inte korrekt.

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 20

Godkända kontrollpunkter

14/24

Avstånd till havetBakre vindavvisareBallast tillförlitligt lagdaFrämmande materialFöremål mellan skena och panelramMax last per stödMittklämmorPanelmåttSidor vindavvisareSkenans utstick för klämmaSkydd mot skavTaklutningTermisk brytpunkVäderbeständigt material

Tak 2, ESDEC Lutande Panntak

Anmärkningar

8/26

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant där det går in under takpannorna.

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

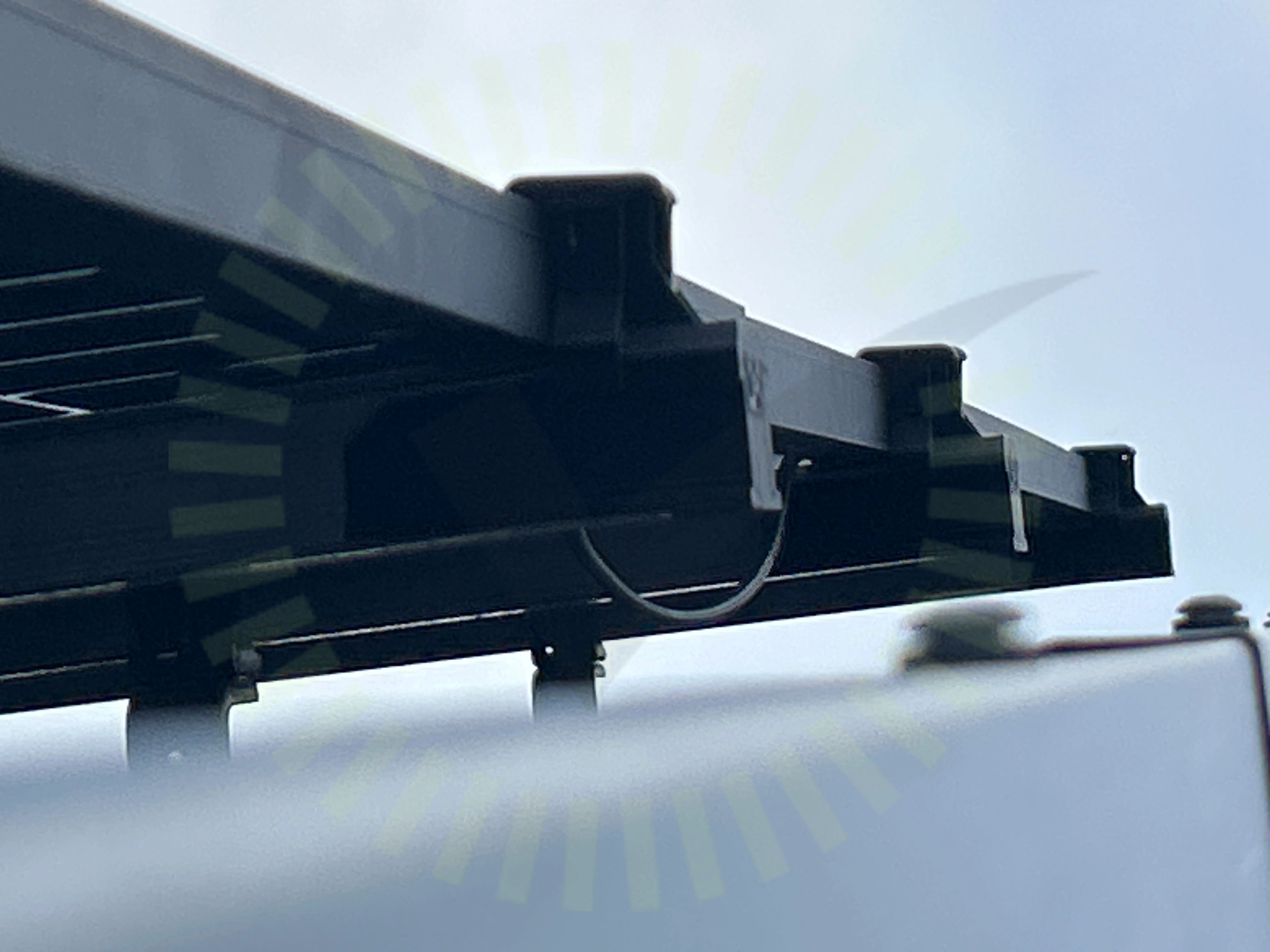

5.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Vid installation var krav 25 cm.

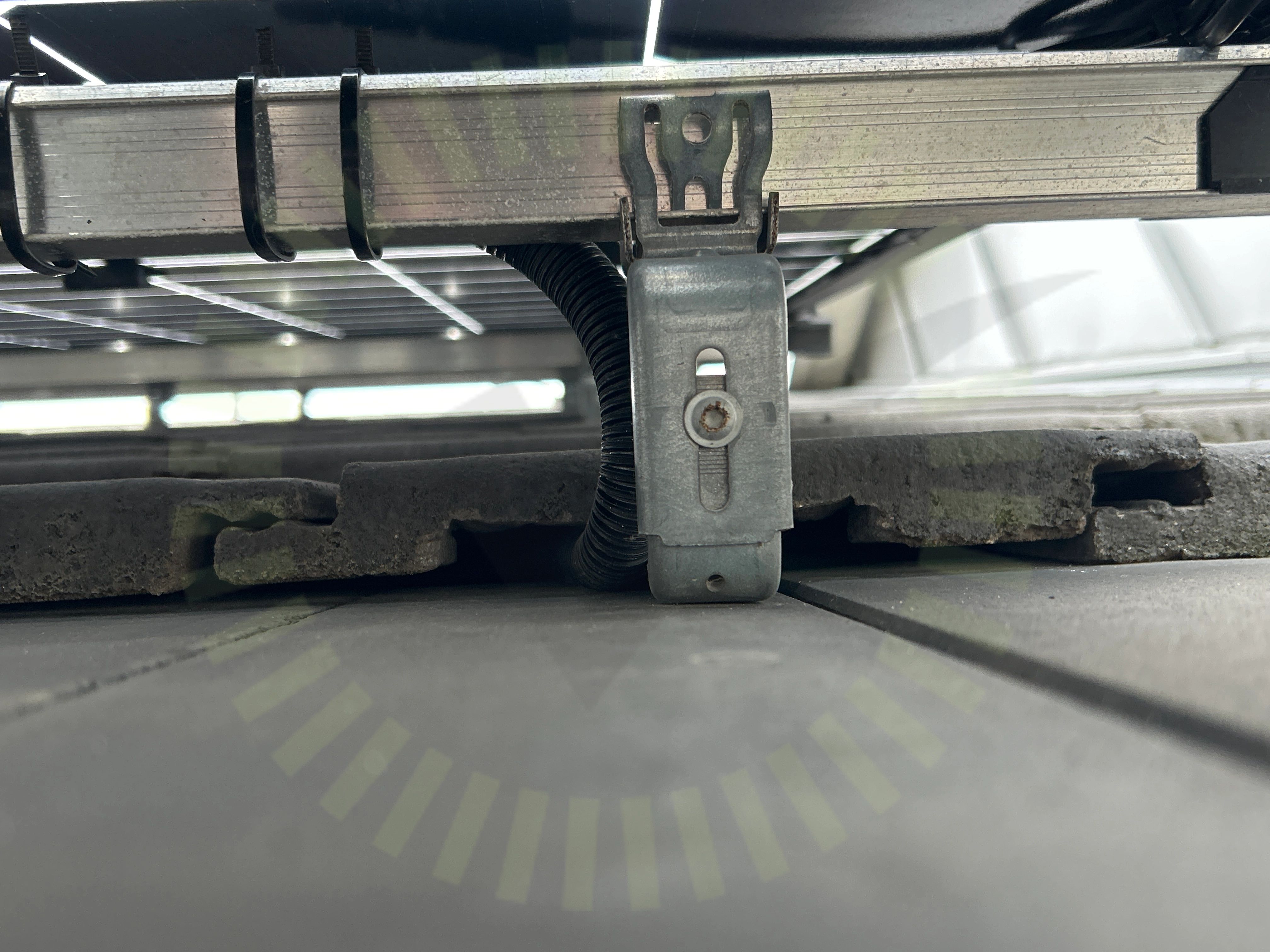

5.5 Takpannor

Inte godkänd

Takpannorna har delvis spårats ur på några ställen men aldrig så att pannorna ligger korrekt vid krokarna. Flera pannor lyfter ca 1 cm. Den urspårningen som är utförd är mer försvagande för pannan än vad den hjälper.

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

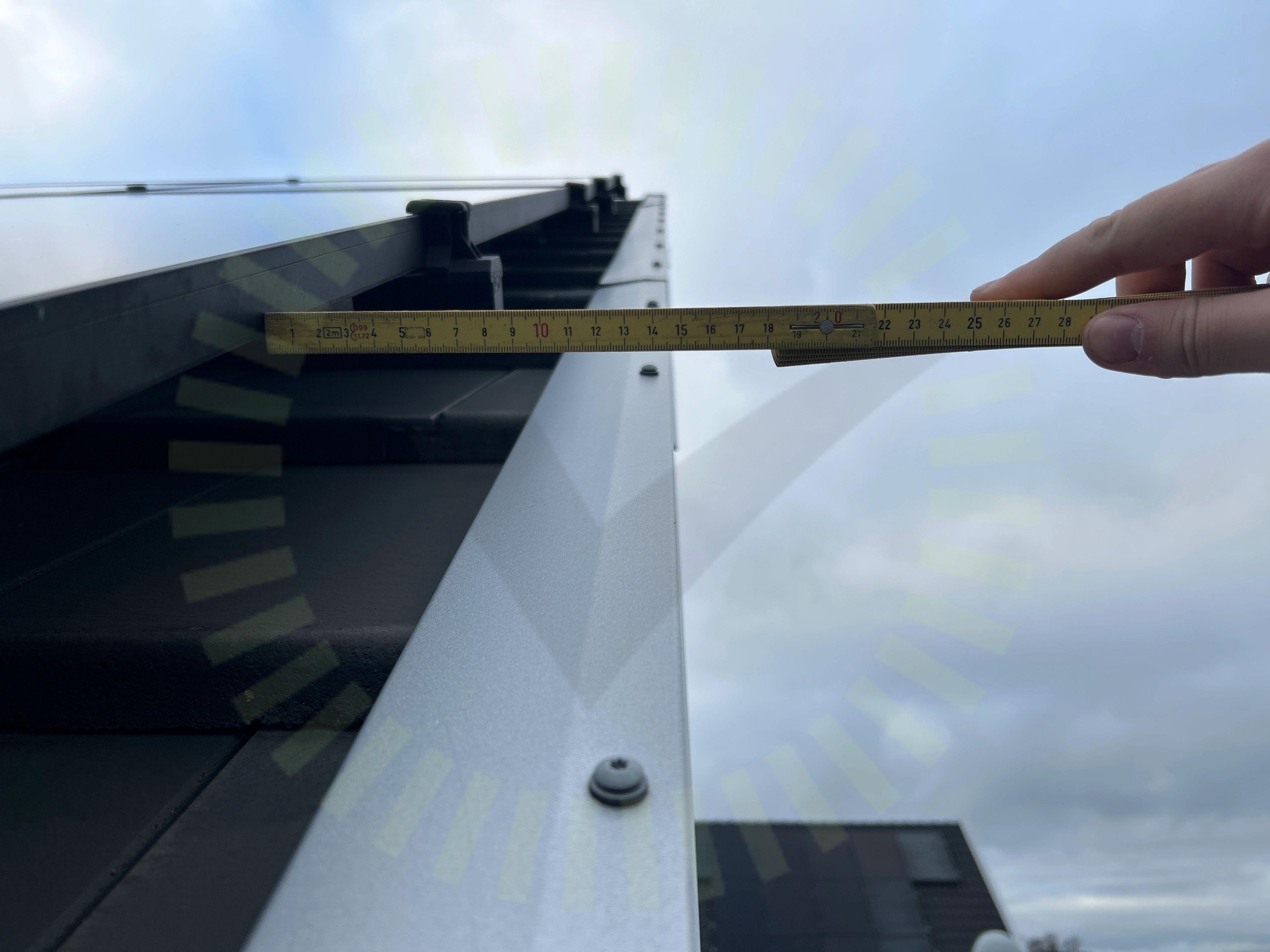

5.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

5.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/26

DräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/26

Kabeldragning mellan takytorTakgenomföring

Tak 2, Jolywood: JW-HD120N

Anmärkningar

4/14

6.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

6.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Jollywood: Installation manual for doubleglass modules Version 2021.04, Sida 9

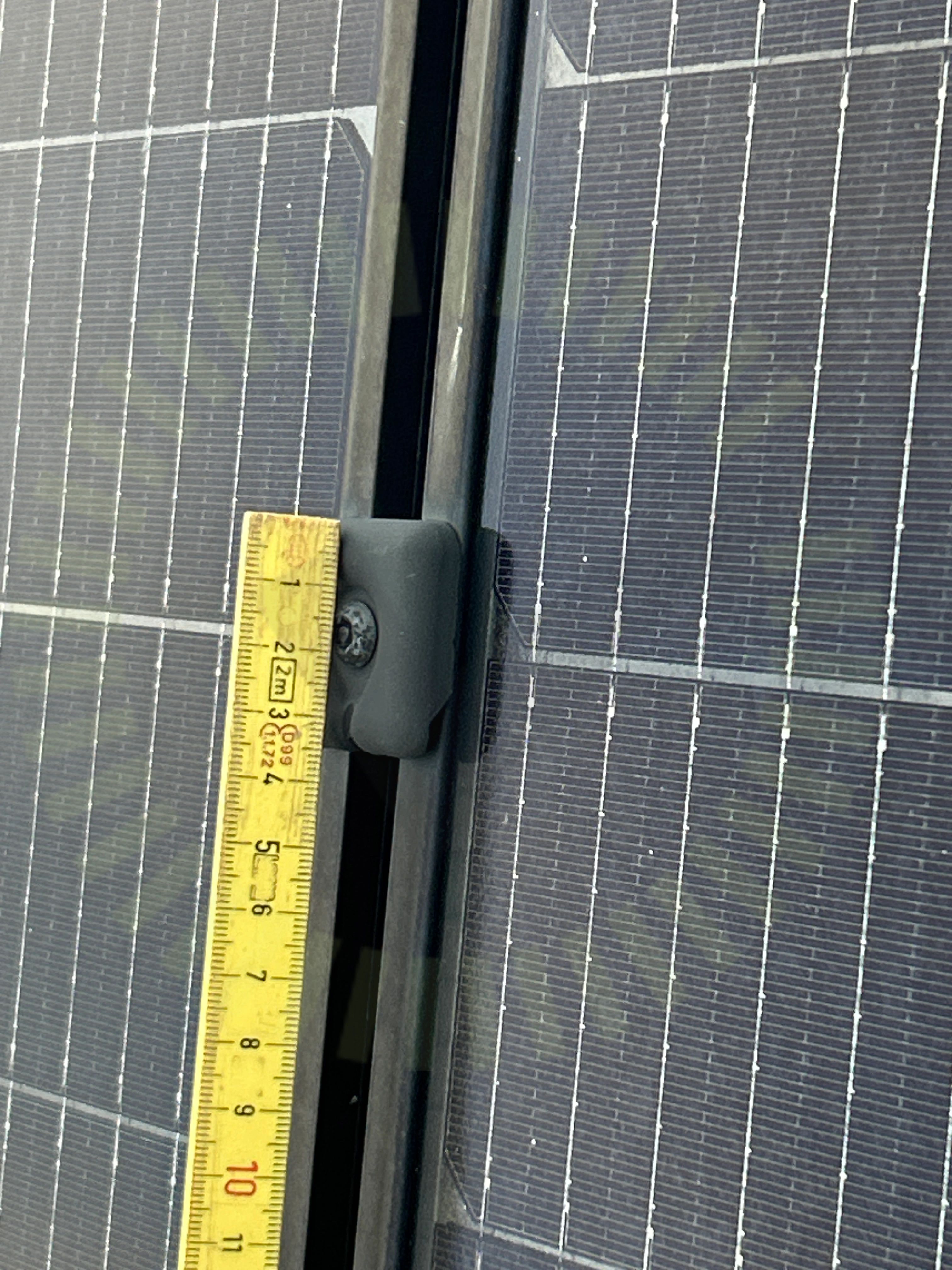

6.3 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Jollywood: Installation manual for doubleglass modules Version 2021.04, Sida 9

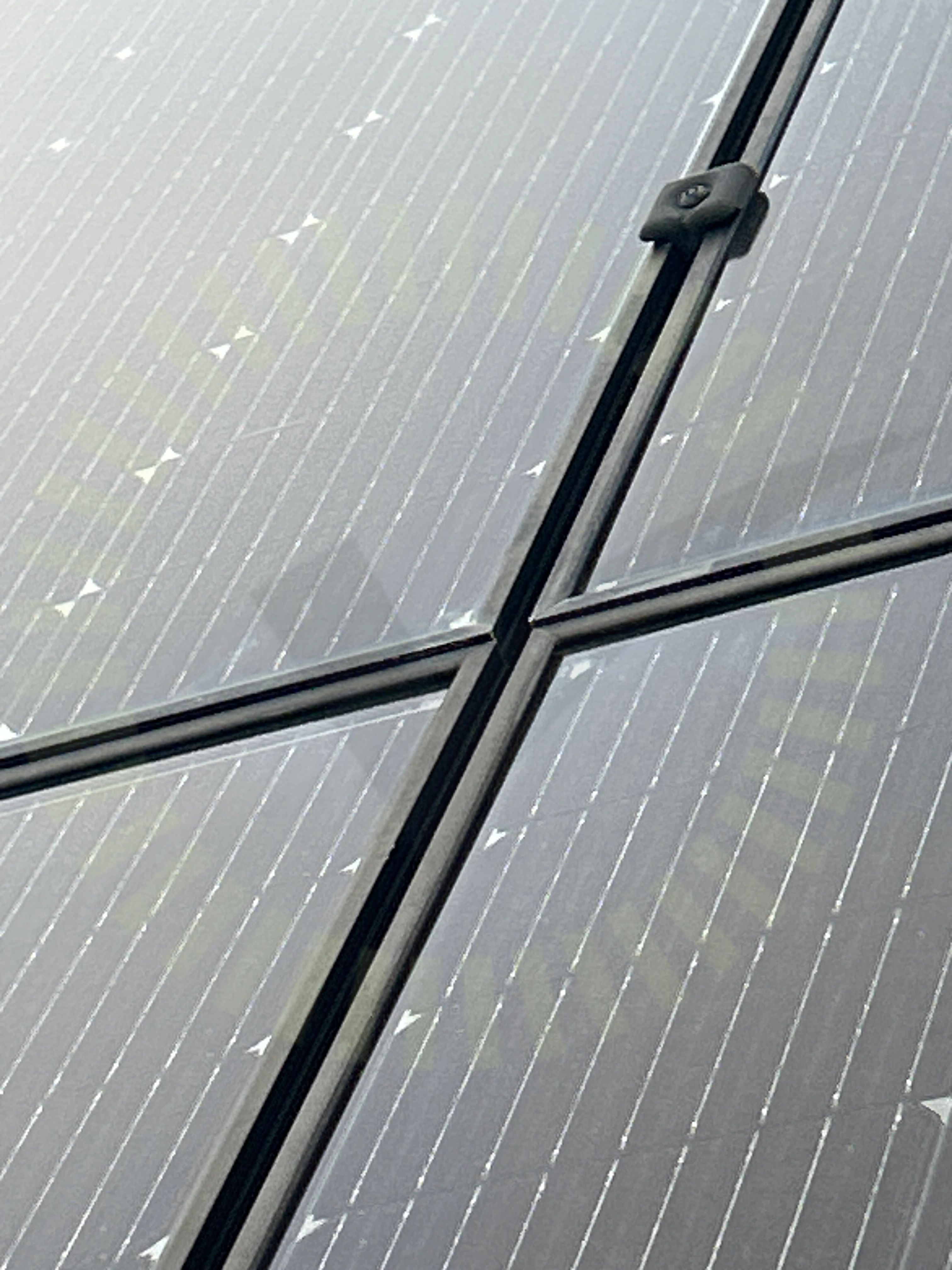

6.4 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

Godkända kontrollpunkter

8/14

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradieSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14

KontaktdonSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktare och batteri sitter för nära varandra.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

8.2 Strängdesign

Inte godkänd

Strängschema saknas. Paneler ligger i tre olika lutningar. Enbart två strängar. Paneler i en sträng måste ha samma förutsättningar.

8.3 Tillgänglighet

Inte godkänd

Kåpan för huvudsäkringar och smartmätaren går inte att ta av utan att skada smartmätaren.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

32/35
