Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

5 maj 2023

Ort

Kalmar, Kalmar län

Kontakter

Kabel

Avstånd

89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

3/14

1.1 Avstånd

Inte godkänd

Batteriet flyttat. Batteriet ska ha ett avstånd på 10-15 mm från vägg.

Tillverkarens montageanvisningar

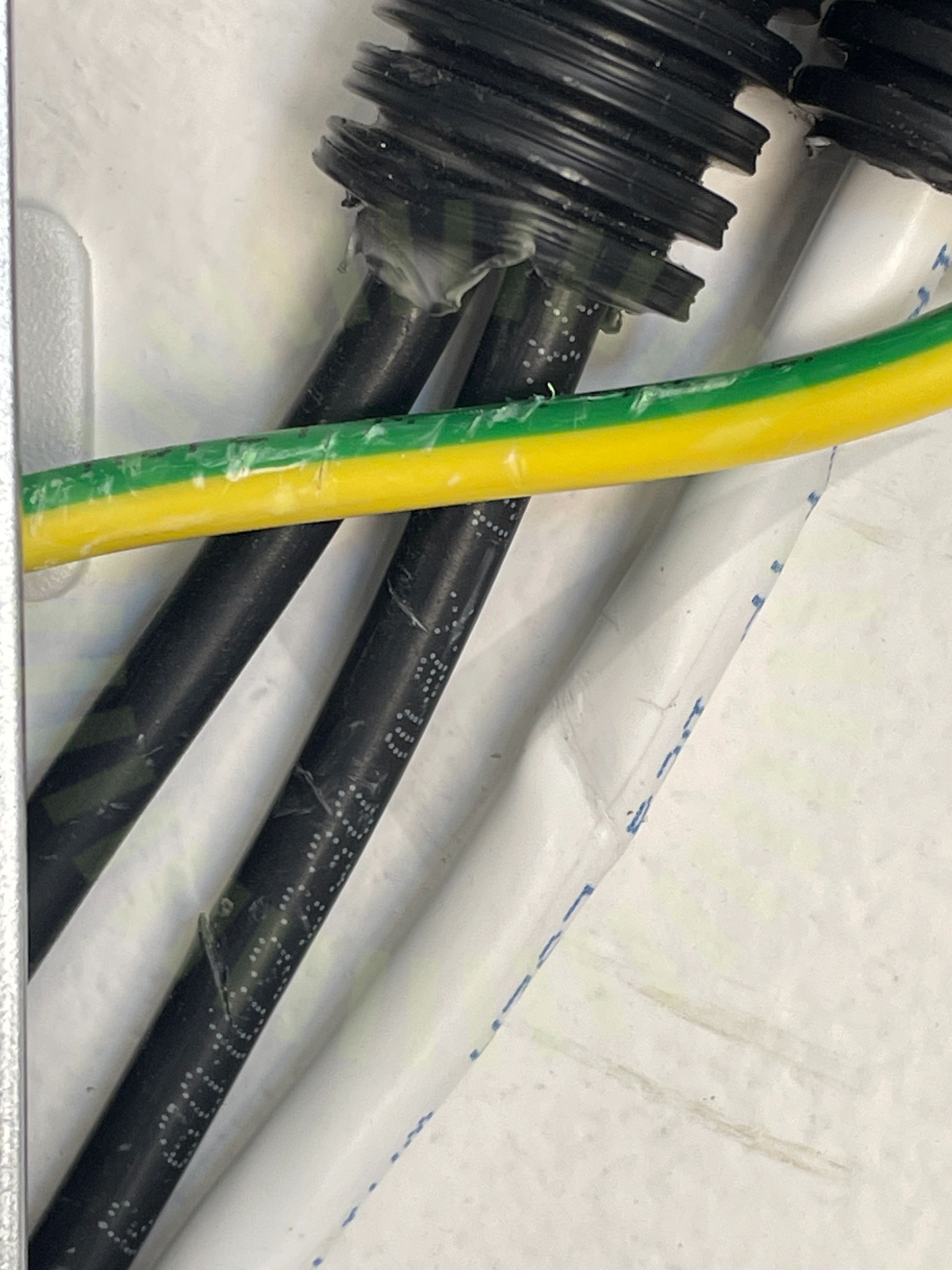

1.2 Kabel

Inte godkänd

Efter flytt av batteriet framträder skador på tidigare dold kabel.

1.3 Kontakter

Inte godkänd

Kontakts förskruvning ej korrekt åtdragen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/14

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet Rakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29

3.1 Avstånd

Inte godkänd

Mindre än 35 cm i sidled kvarstår. Nu 33 cm. Avstånd till tak 29 cm.

Huawei User Manual Issue 04 (2021-08-10), Sida 22

3.2 Mätprotokoll DC

Inte godkänd

Mätning av DC strängar saknas.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

27/29

AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringVentilationVinkel
