Institutet för Solenergikvalitet

Besiktningsrapport

7.2
x

Installation genom

Otovo

Datum

18 augusti 2023

Ort

Huddinge , Stockholms län
Klämmor rätt förläggning
Ändklämmor skena
Skenornas infästning
78% godkända22% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MOD 10-15KTL3-X
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Elsäkerhetsintyg

Inte godkänd

Elsäkerhetsintyget har skrivits på med fel år angivet.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Tak 1, Longi LR5-66HPH

Anmärkningar

3/15
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Klämmor är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

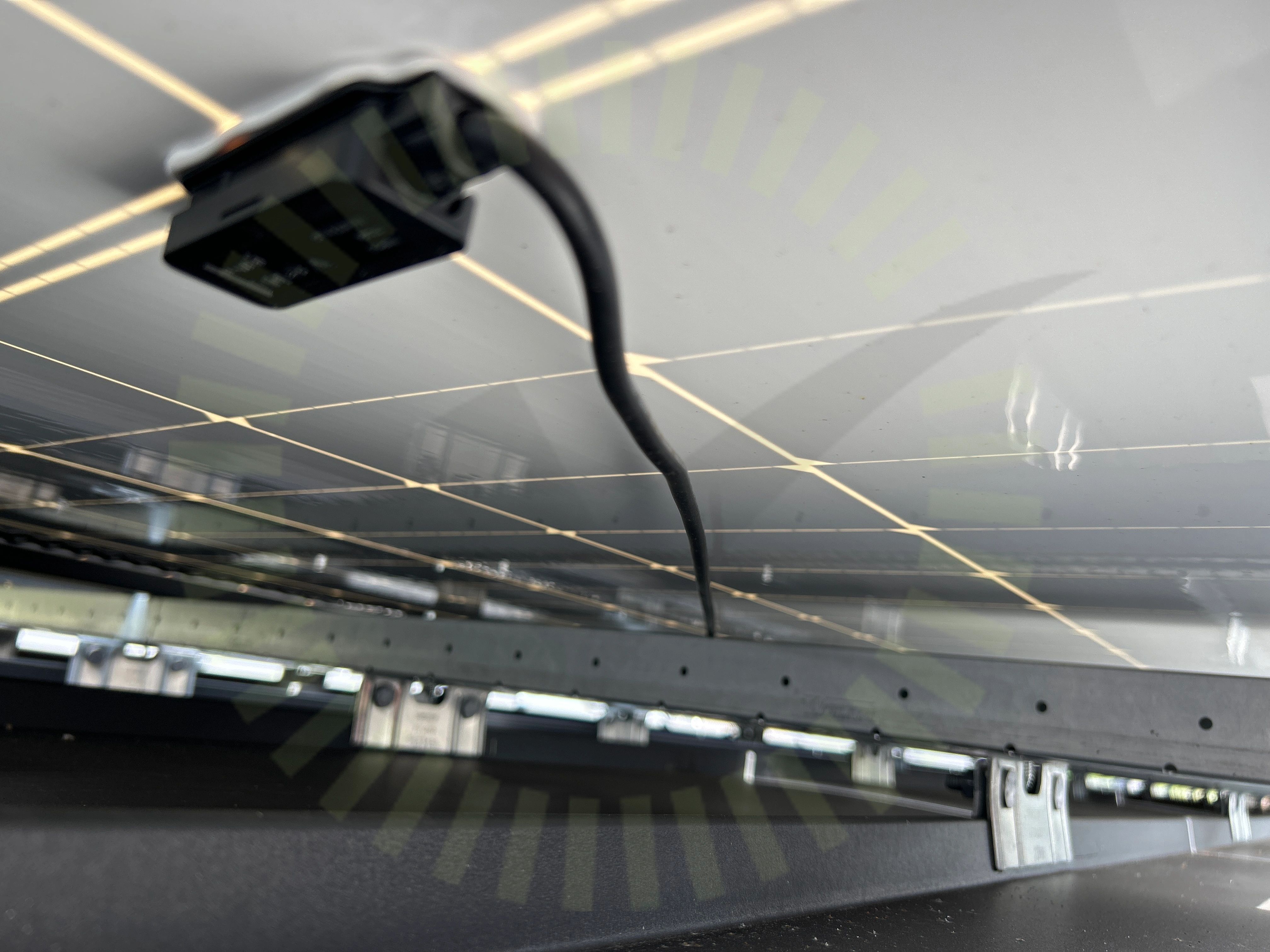

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Panelkablagets böjradie

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15
Kontaktdon

Tak 1, Weland Stål: Falsfäste

Anmärkningar

8/20
Klämmor rätt förläggning

3.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

3.2 Falsfästenas CC

Inte godkänd

En korrekt lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219
Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skenan flyter ovanför infästningen.

MA5101 Sid 1 (1) | Version 4 - 221219

3.5 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning samt fel antal paneler.

Tillverkarens montageanvisningar

3.7 Underbyggnad

Inte godkänd

En korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

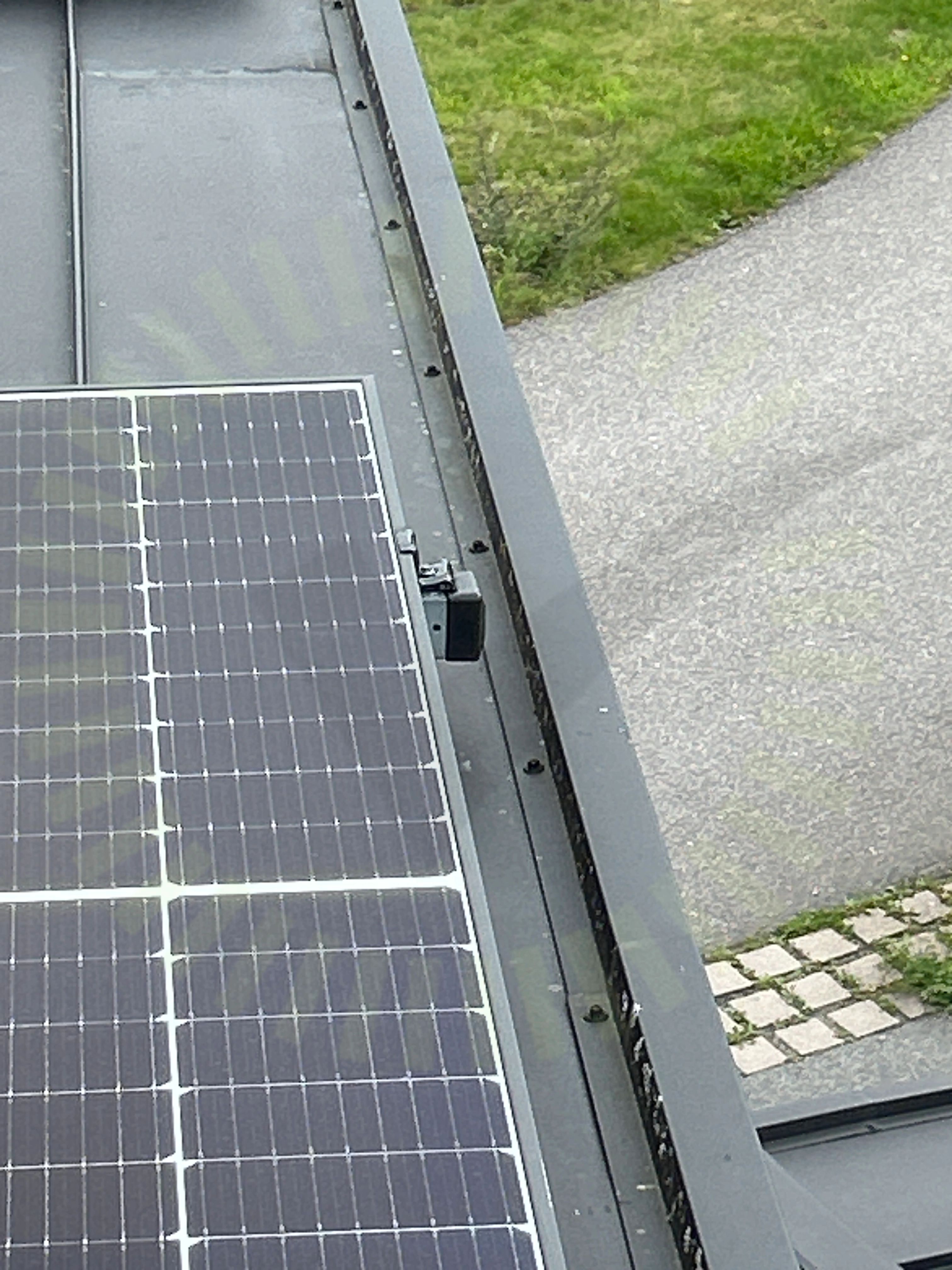

Ändklämmor skena

3.8 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

12/20
DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/33

5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

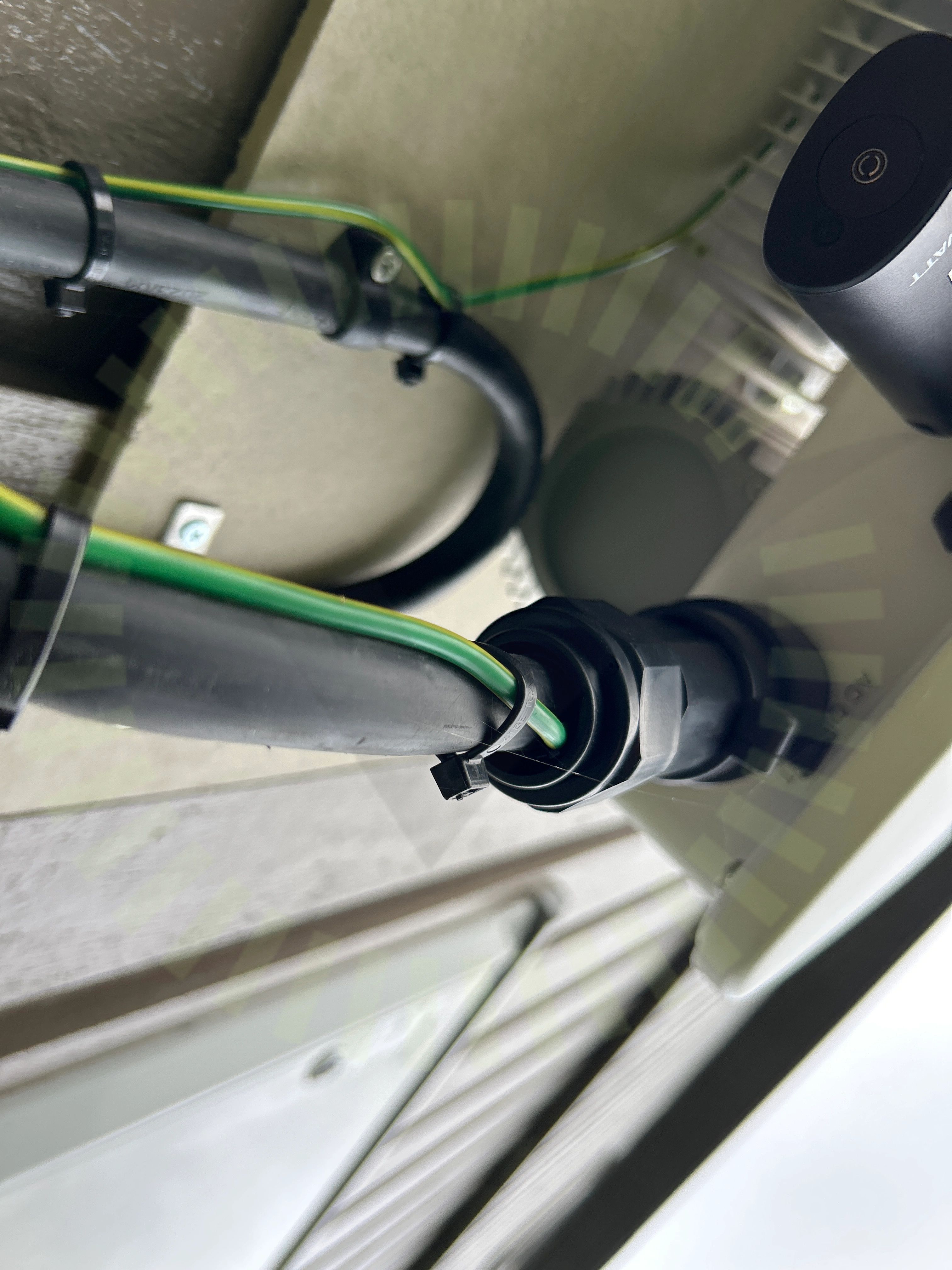

Förskruvning

5.2 Förskruvning

Inte godkänd

Två kablar går i en förskruvning menad för en. Förskruvning riskerar att inte hålla tätt.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 18-19

5.3 Väderskydd

Inte godkänd

Tillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

Godkända kontrollpunkter

27/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/33
DC Max SpänningDC Min SpänningSträngdesign
