Besiktningsrapport

9.6

Installation genom

Sesol

Datum

22 januari 2026

Ort

Linköping, Östergötlands län

Jordning av chassi

Informering av solceller

Förskruvning

+ 1

94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemWeland Stål: Råspont

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

4/43

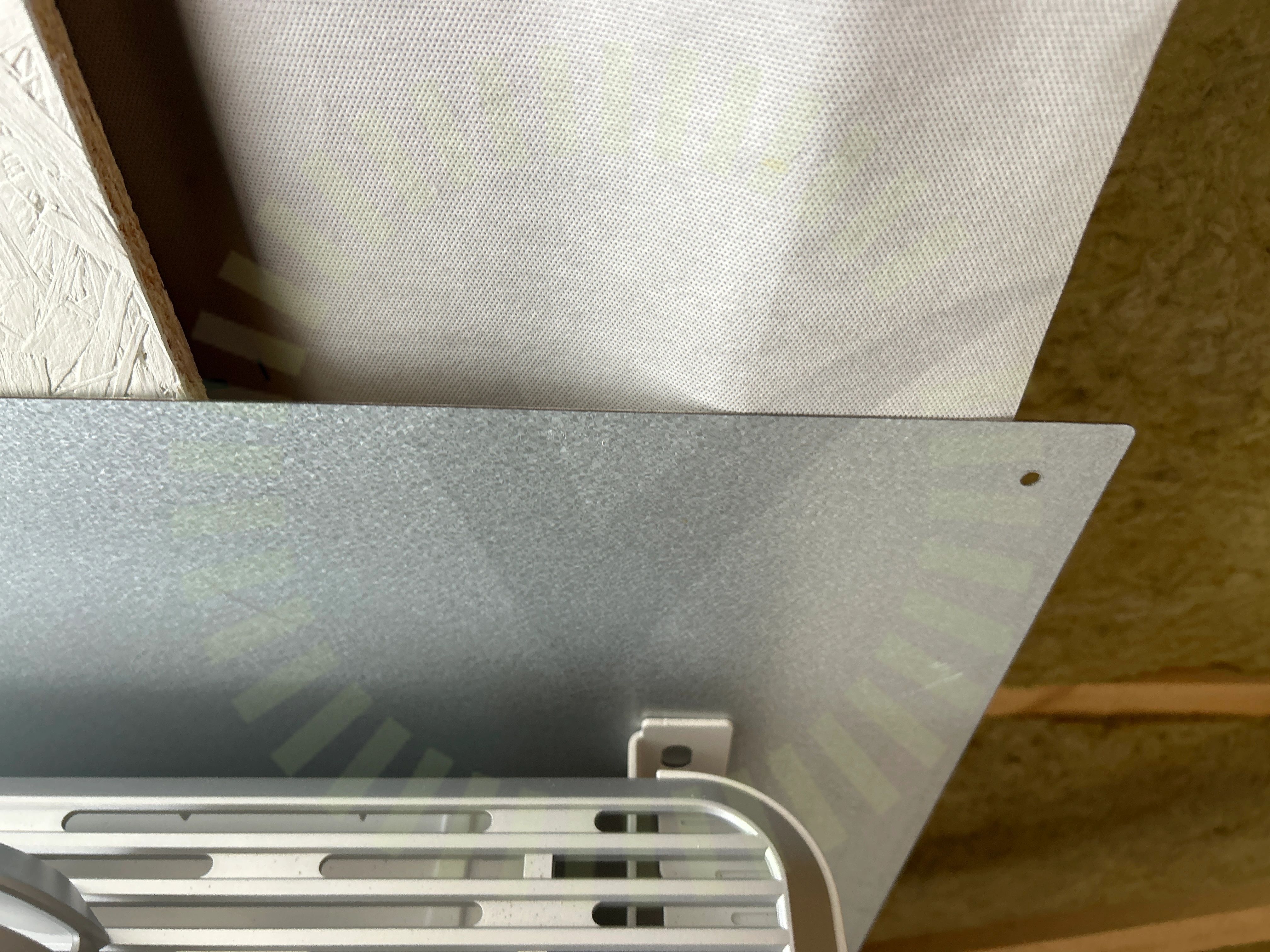

2.1 Fastsäkring av produkt

Överenskommelse

Växelriktaren är inte tillförlitligt fastsäkrad. Kund och installatör är överens om avvikelse då kund ska bygga färdigt väggen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

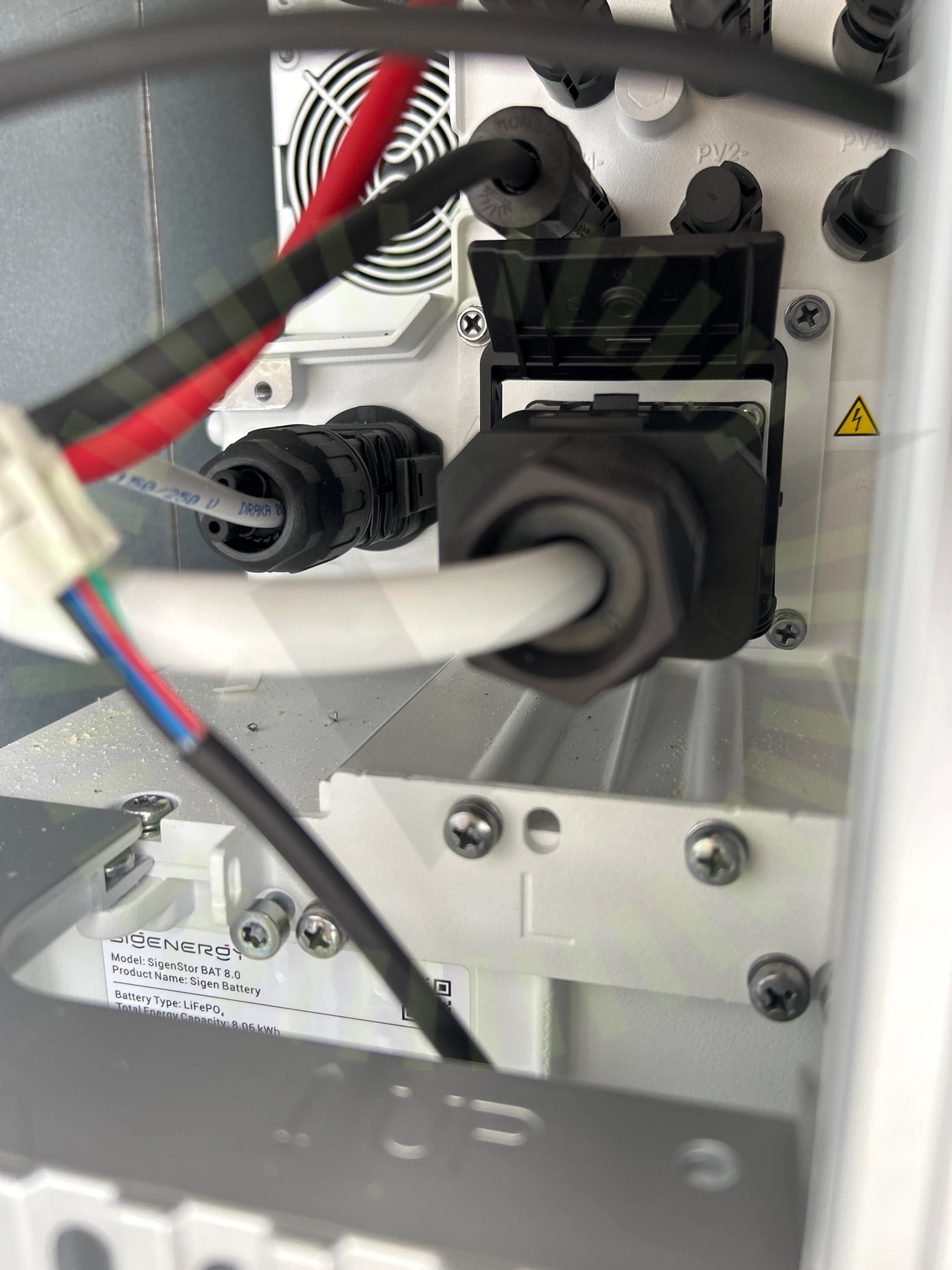

2.2 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

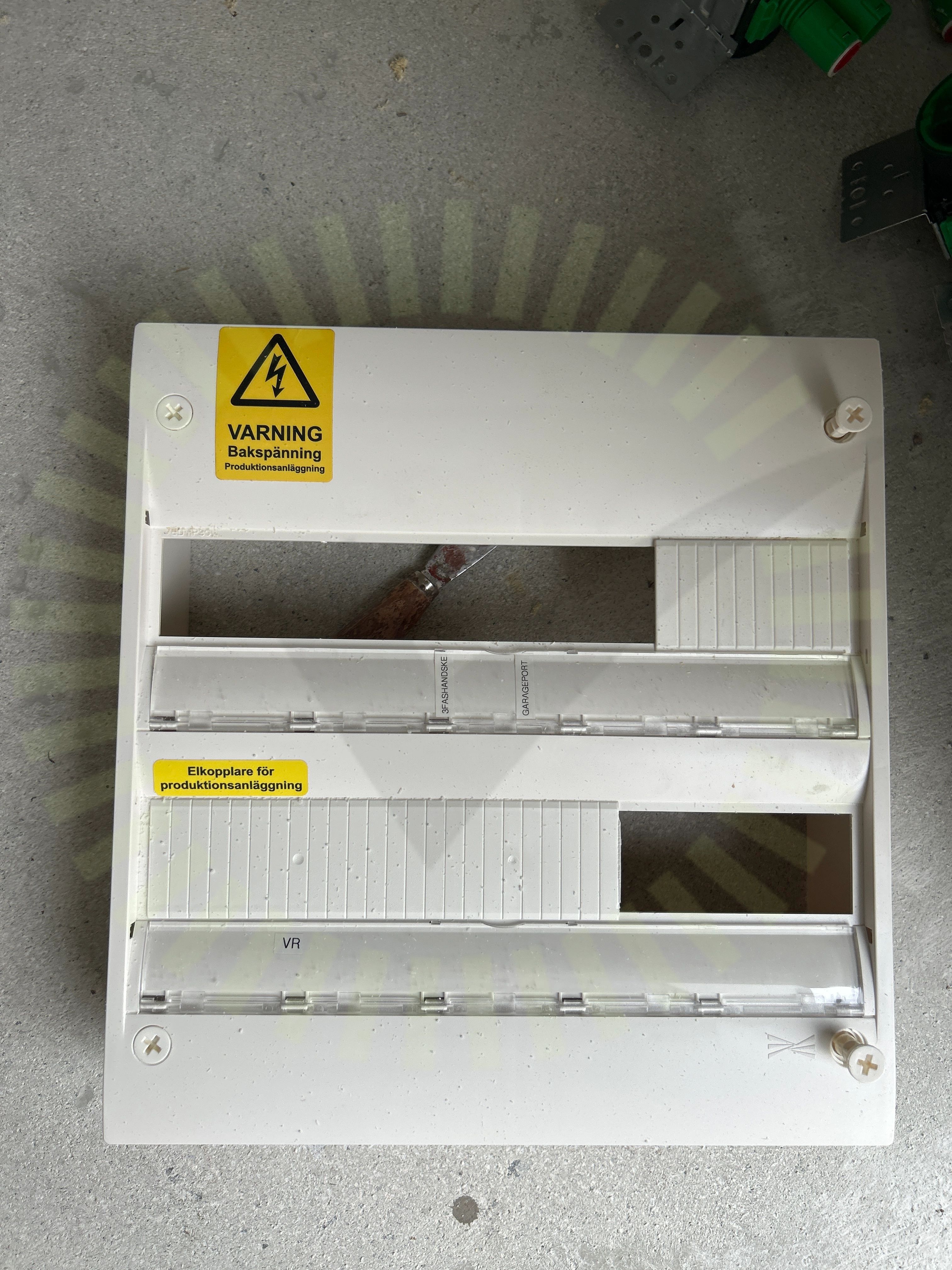

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

2.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

Godkända kontrollpunkter

35/43

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/43

DC Max SpänningDC Min SpänningDubbel matningSträngdesign

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

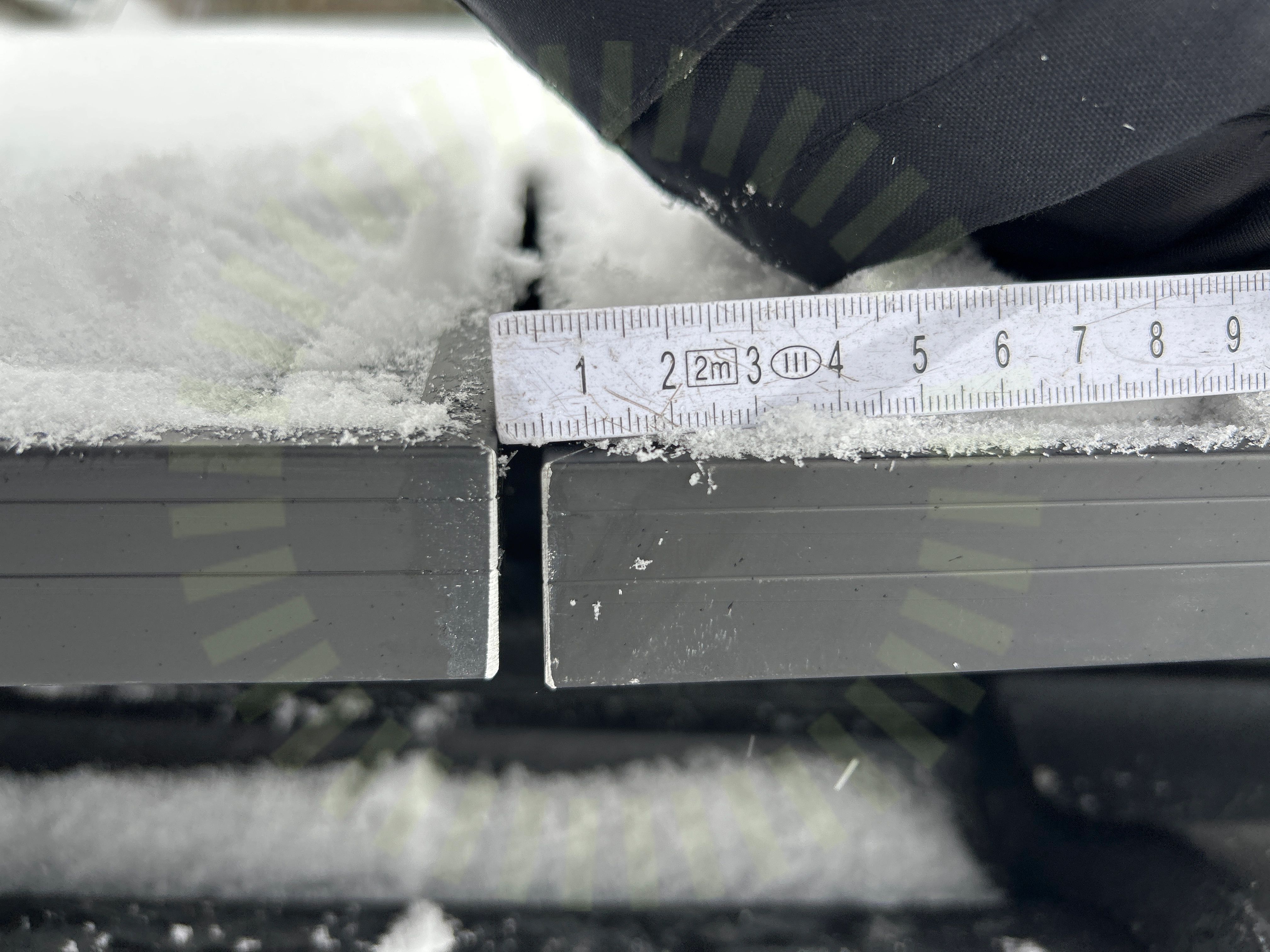

4.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/19

Förbindelse av kontakter

Tak 1: Weland Stål: Råspont

Godkända kontrollpunkter

21/21

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

5/5

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
