Besiktningsrapport

9.7

Installation genom

DT Energi/Dalaträhus Energi AB

Datum

7 mars 2024

Ort

Nygård, Västra Götalands län

Främmande material

Skador

DC Kontakter

+ 2

94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.08W

MontagesystemESDEC Lutande Panntak

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörUndercentral

Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/24

2.1 Främmande material

Inte godkänd

Använt material, skruv, är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier.

2.2 Skador

Inte godkänd

Skador noterade på taket nära montaget.

Godkända kontrollpunkter

22/24

DC kabel förläggningDräneringskanalFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Trina: TSM-DE09R.08W

Anmärkningar

1/15

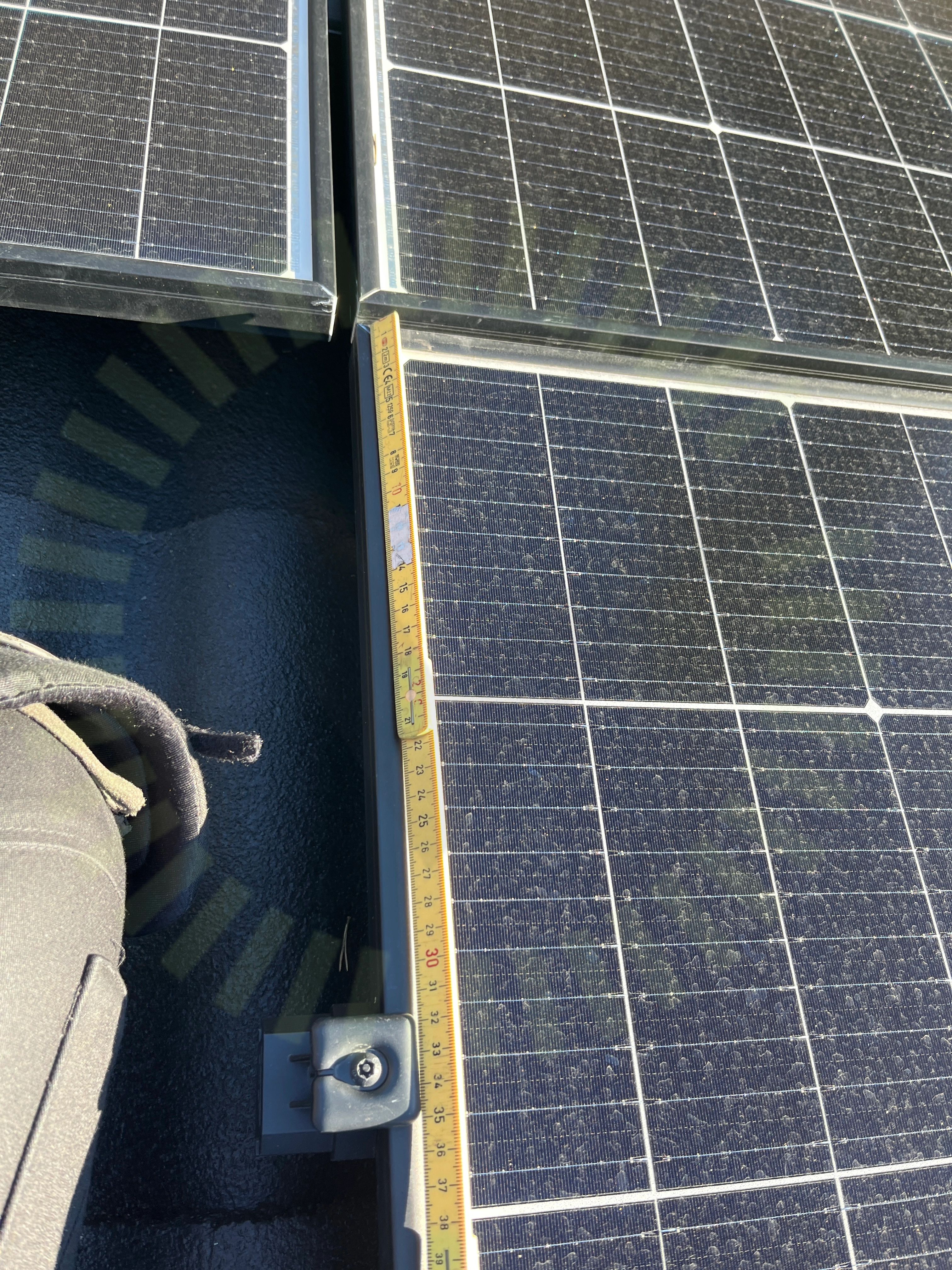

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22

Godkända kontrollpunkter

13/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/34

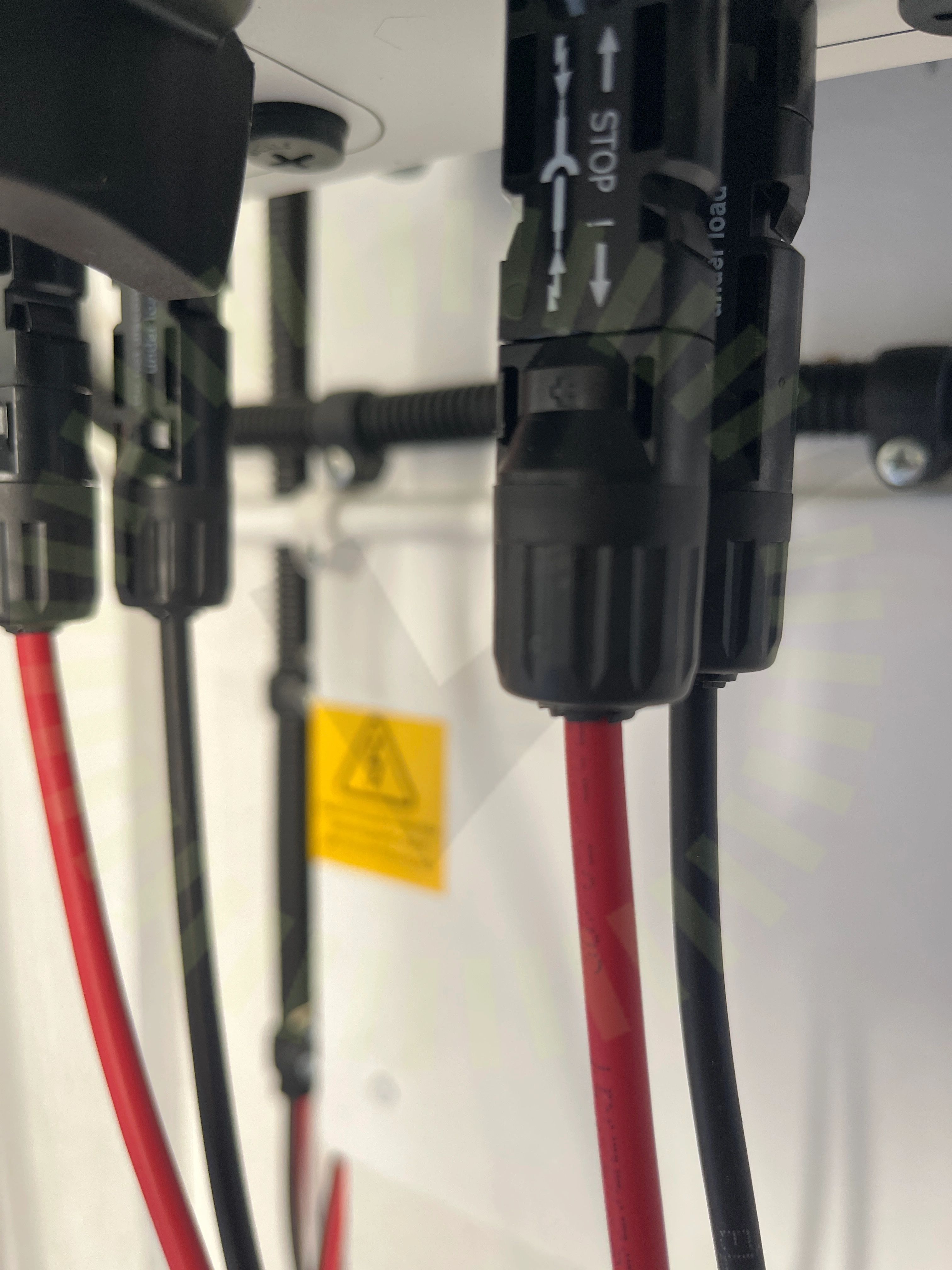

6.1 DC Kontakter

Inte godkänd

Kontakterna är bottnade och packningen har gått sönder.

SS 436 40 00 (712.526)

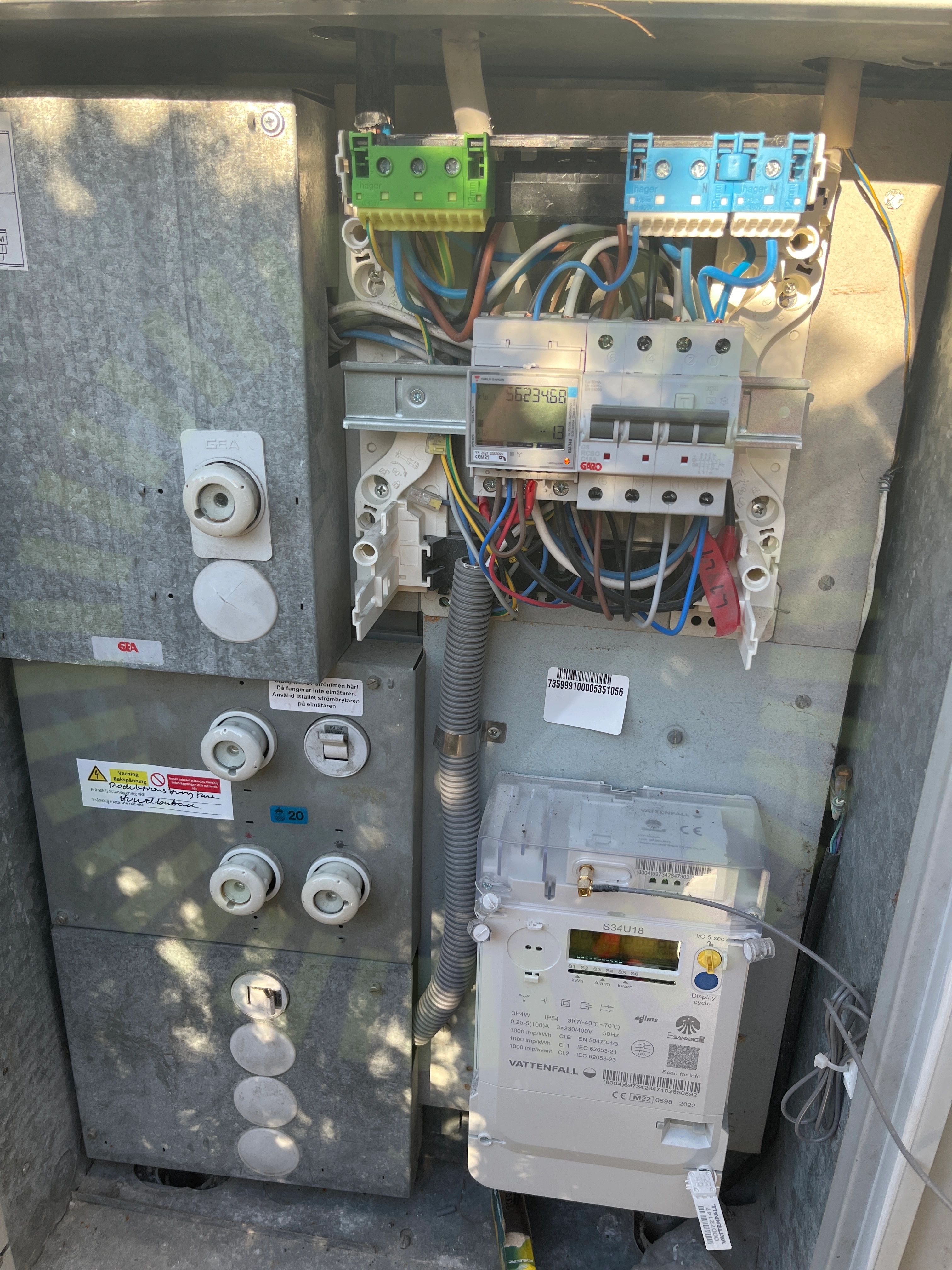

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

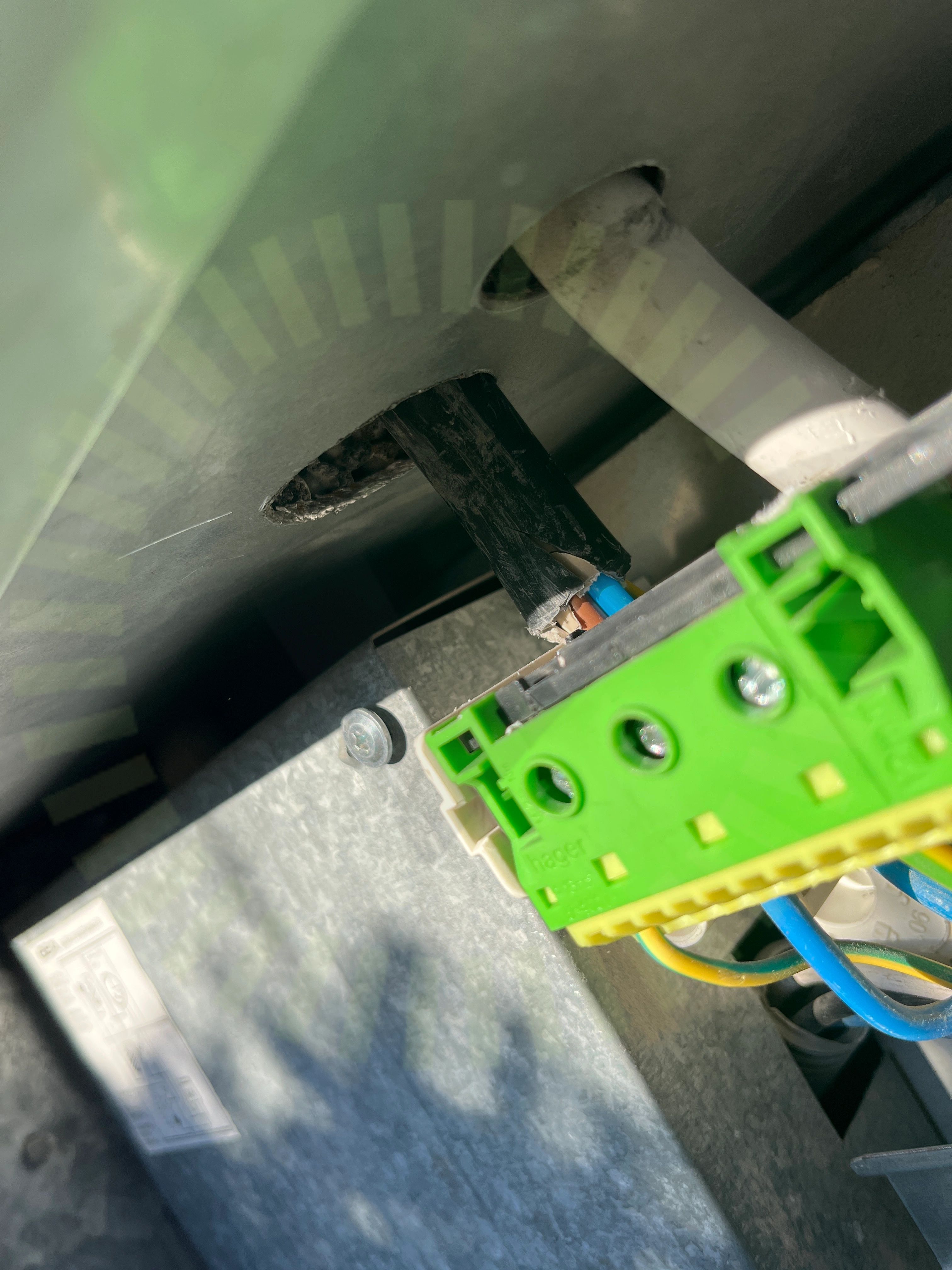

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/34

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
