Besiktningsrapport

6.1

Installation genom

Energihem

Datum

26 juli 2023

Ort

Skokloster , Uppsala län

Fastsäkring av produkt

Skydd mot beröring

Skadat kablage

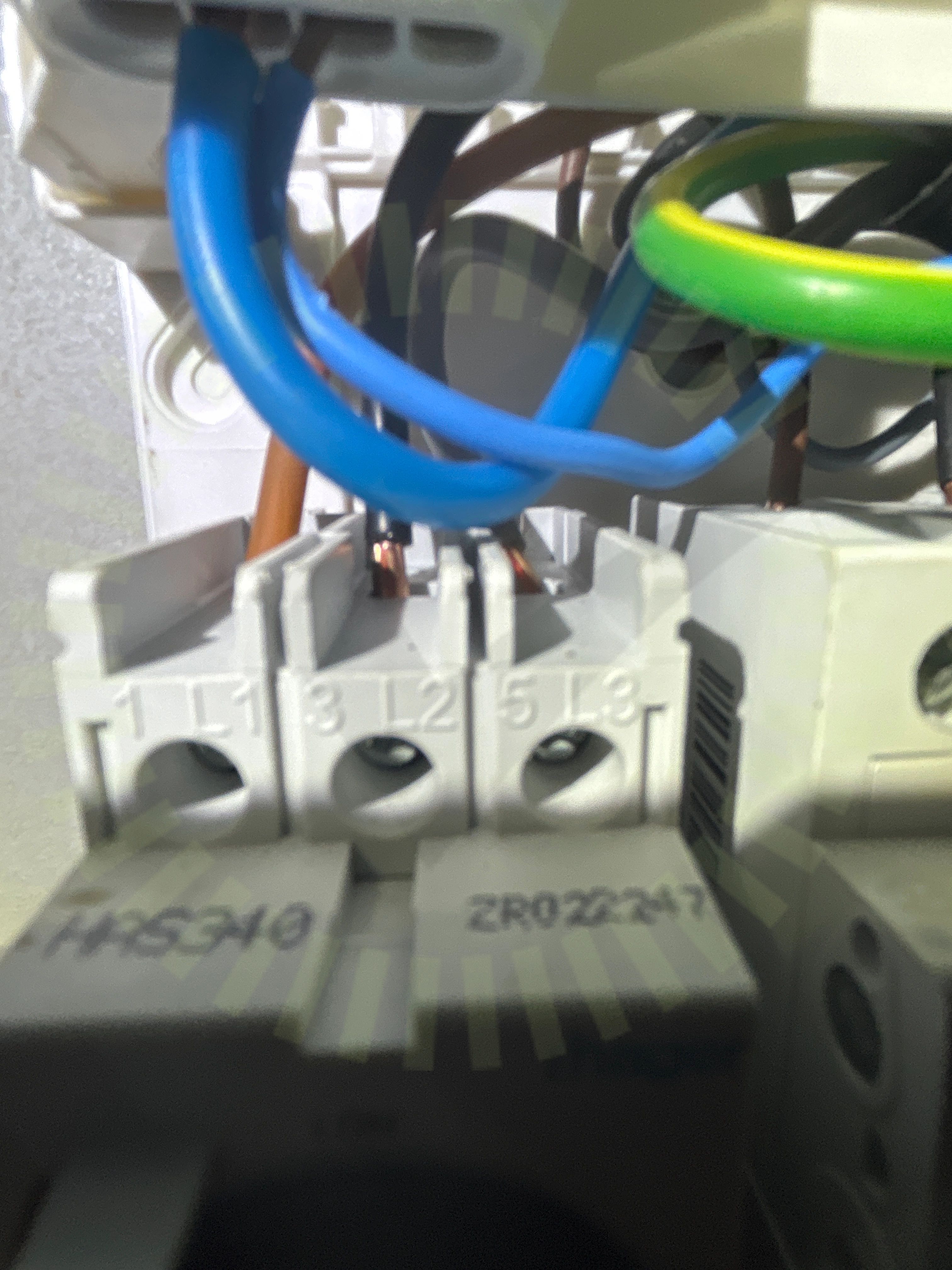

+ 29

68% godkända32% ej godkända

Om installationen

PanelerCecep Solar: CEC6-54MHV

MontagesystemWeland Stål: Plåttak

MontagesystemWeland Stål: Falsfäste

VäxelriktareSunGrow: SG5-12RT

TillbehörUndercentral

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Annan solpanel än den som är offererad.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Falsad plåt, Cecep Solar: CEC6-54MHV

Anmärkningar

6/19

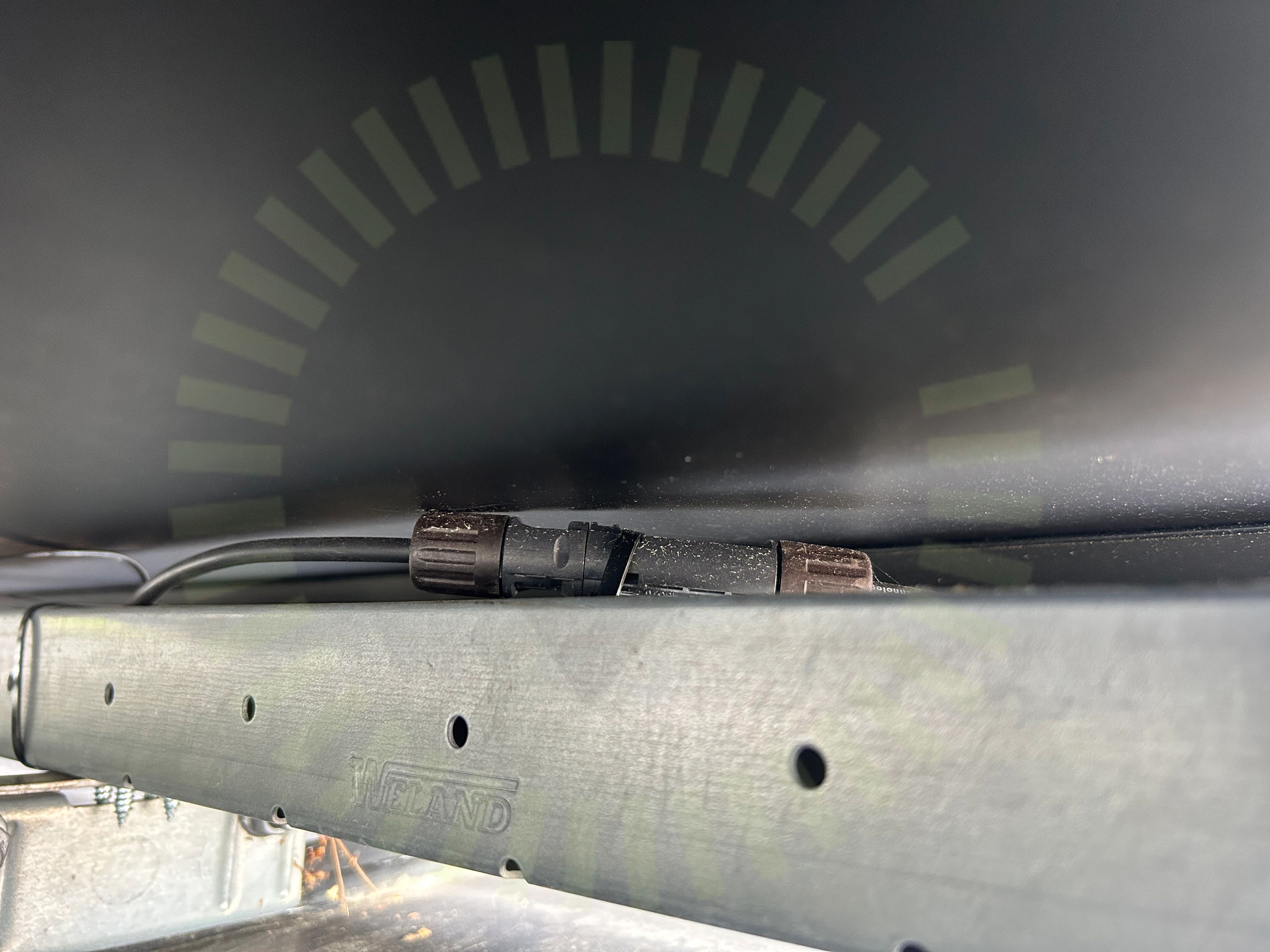

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

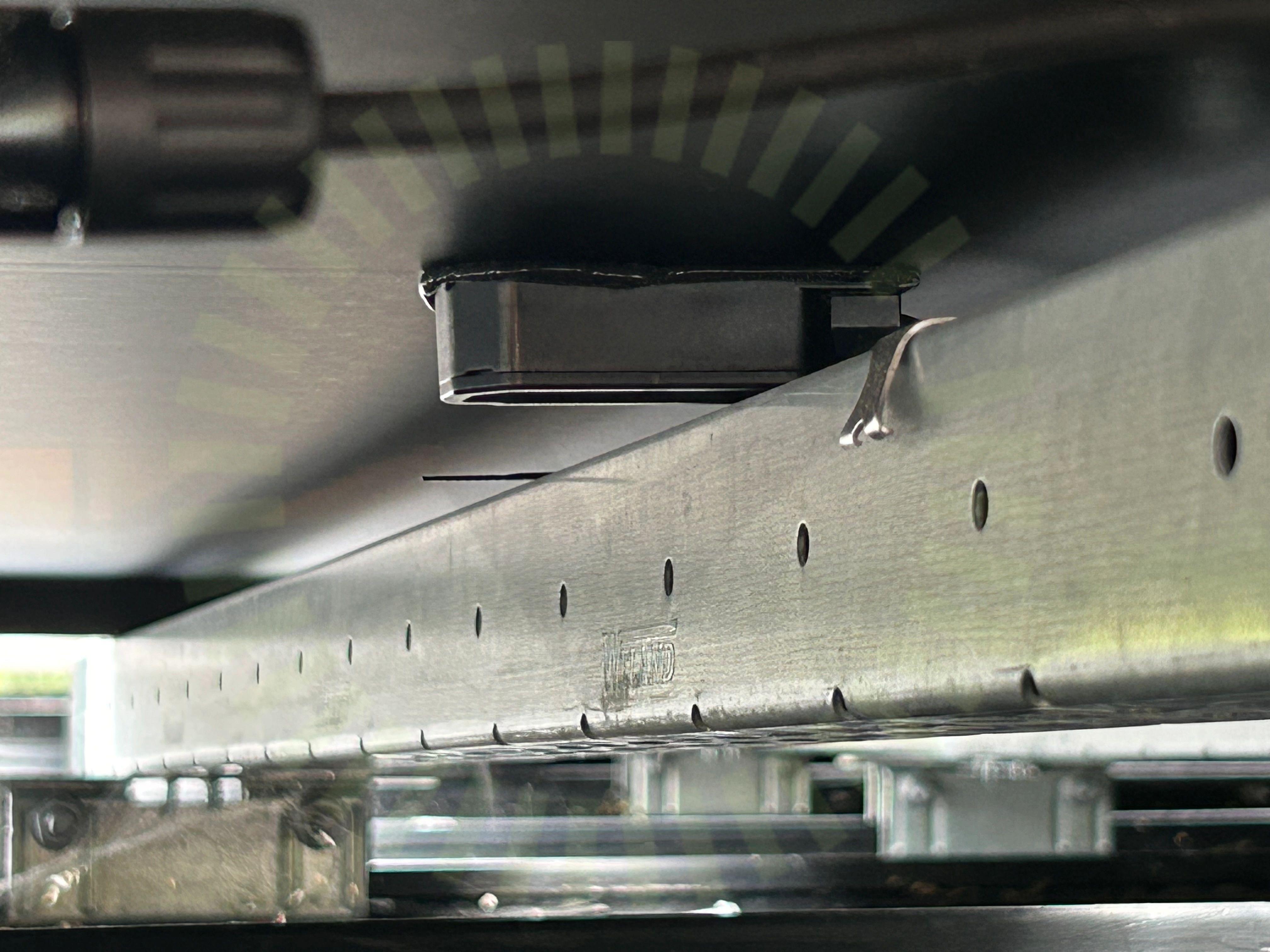

2.2 Klämd kopplingslåda

Inte godkänd

Kopplingslådan är klämd mot skenan.

2.3 Klämmornas placering

Inte godkänd

Dokumentation för klämzoner saknas. Leverantör har ej tillhandahållit manual för levererade produkter

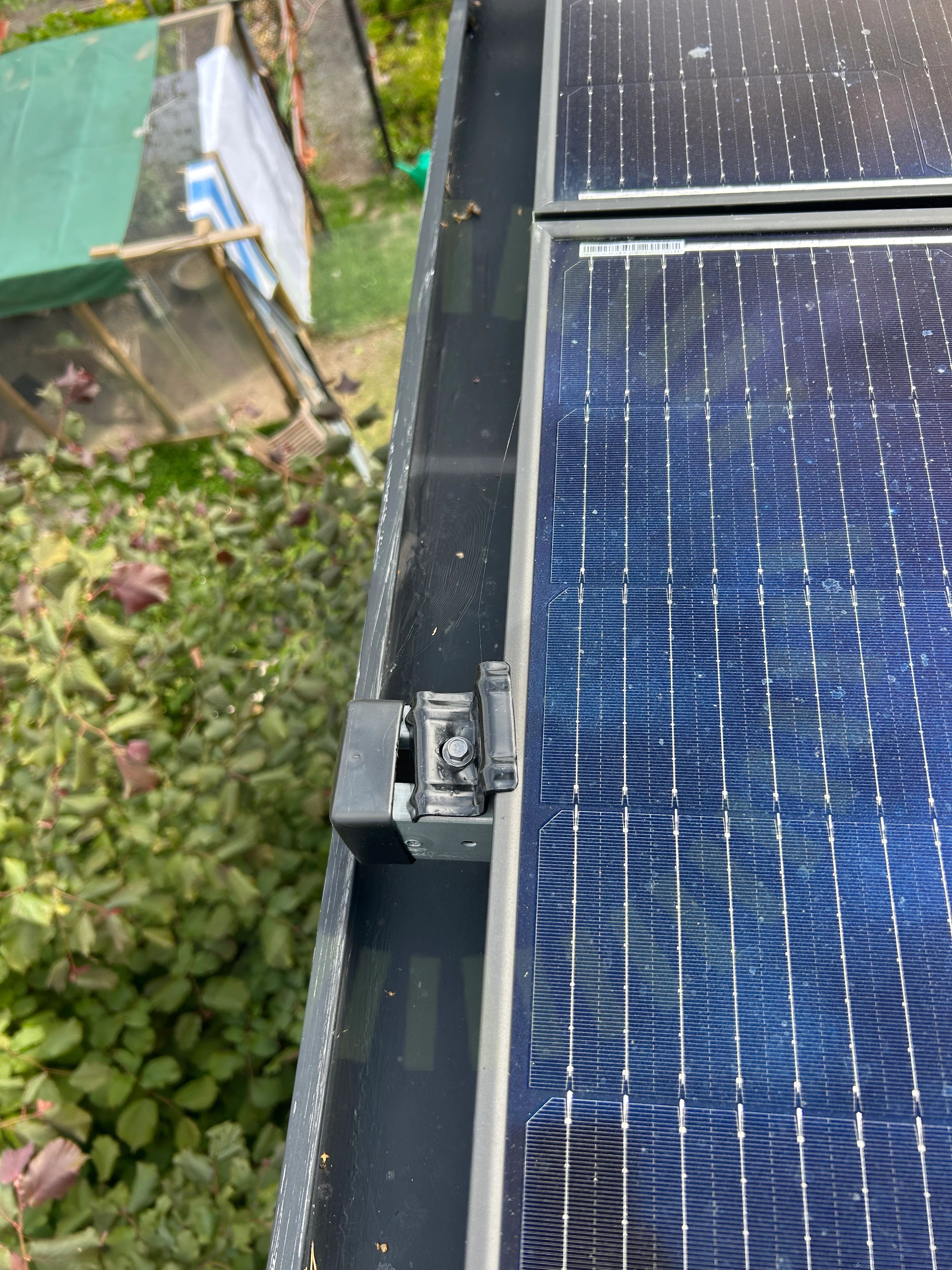

2.4 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte korrekt.

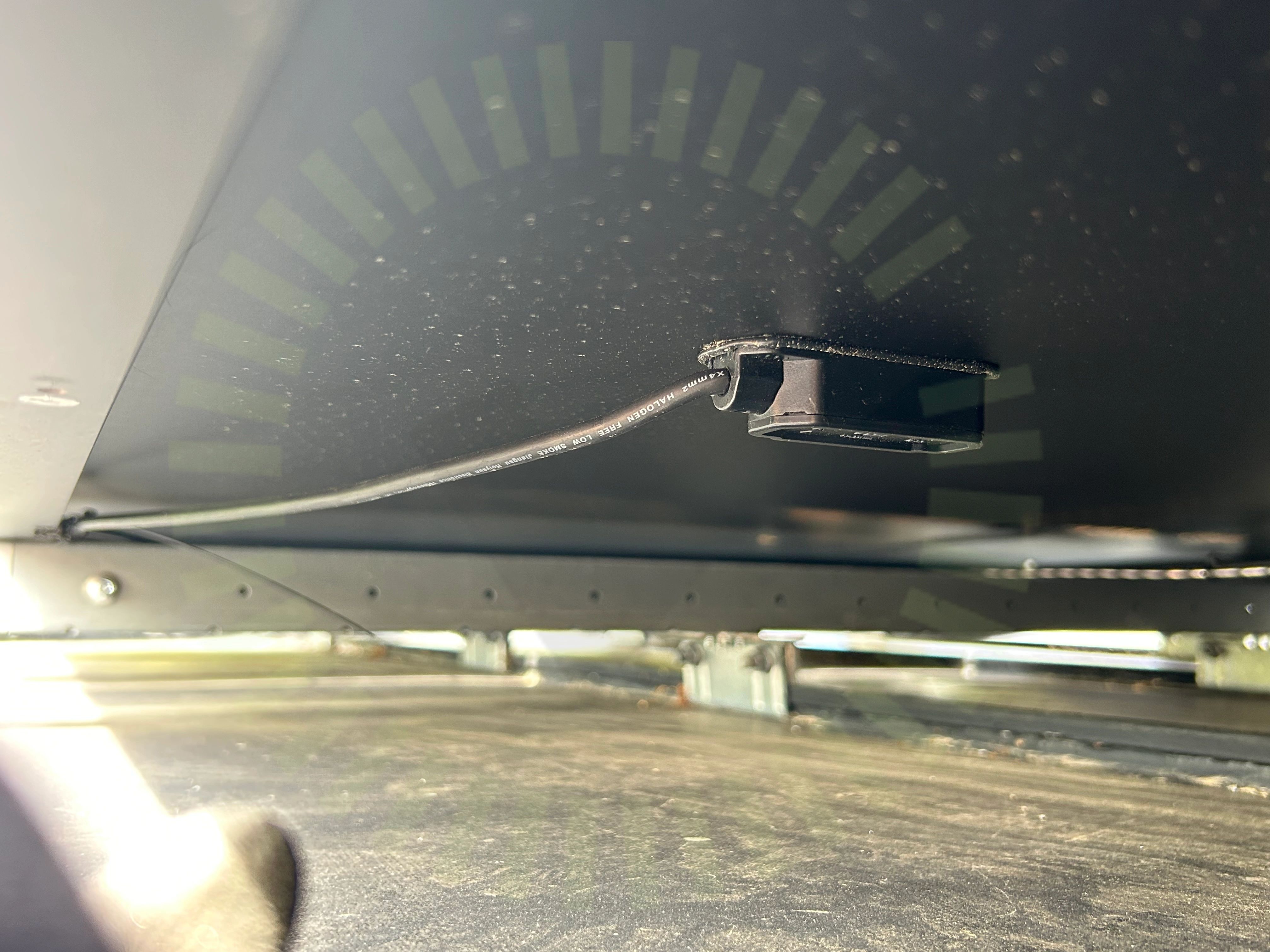

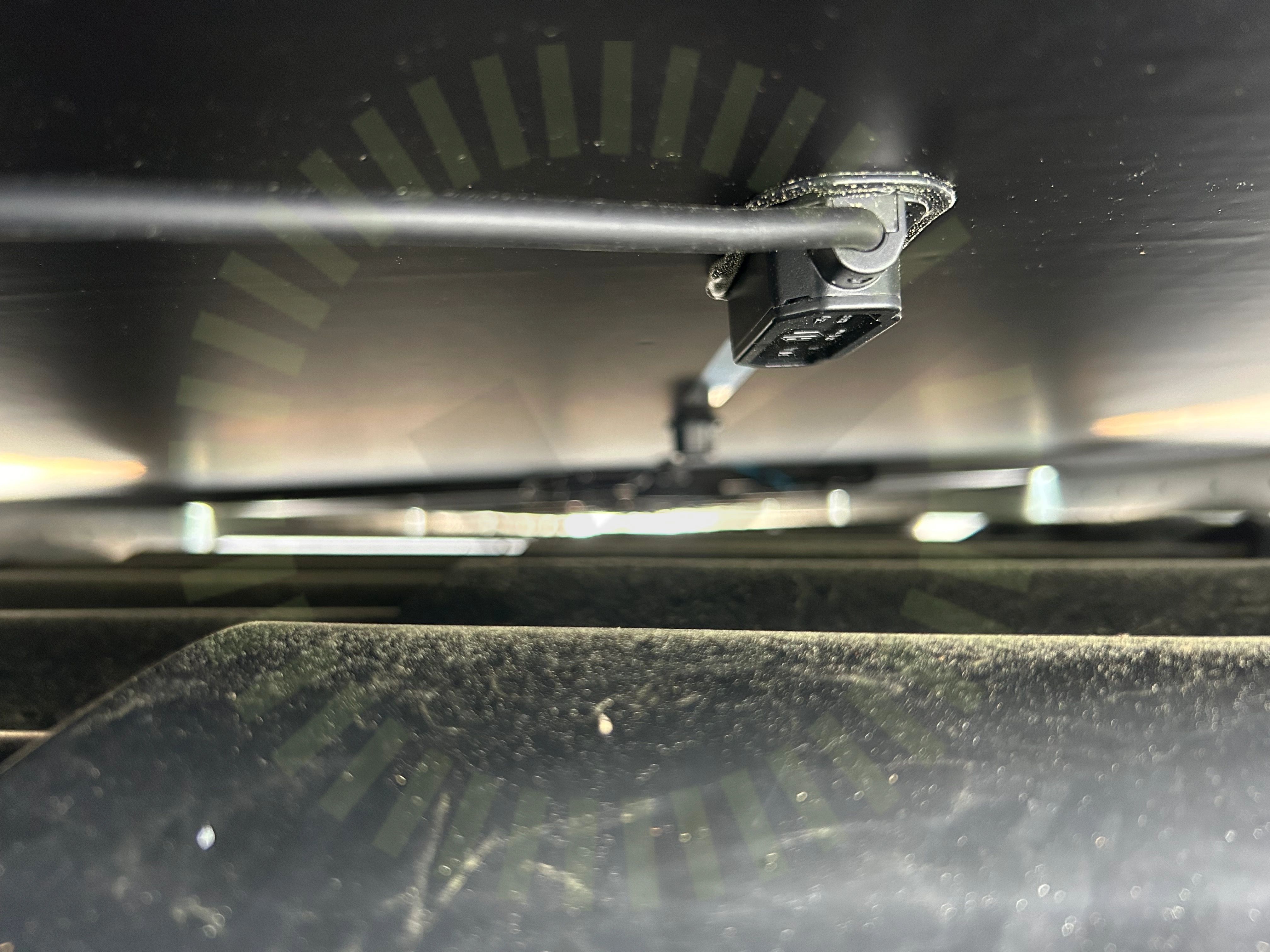

2.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

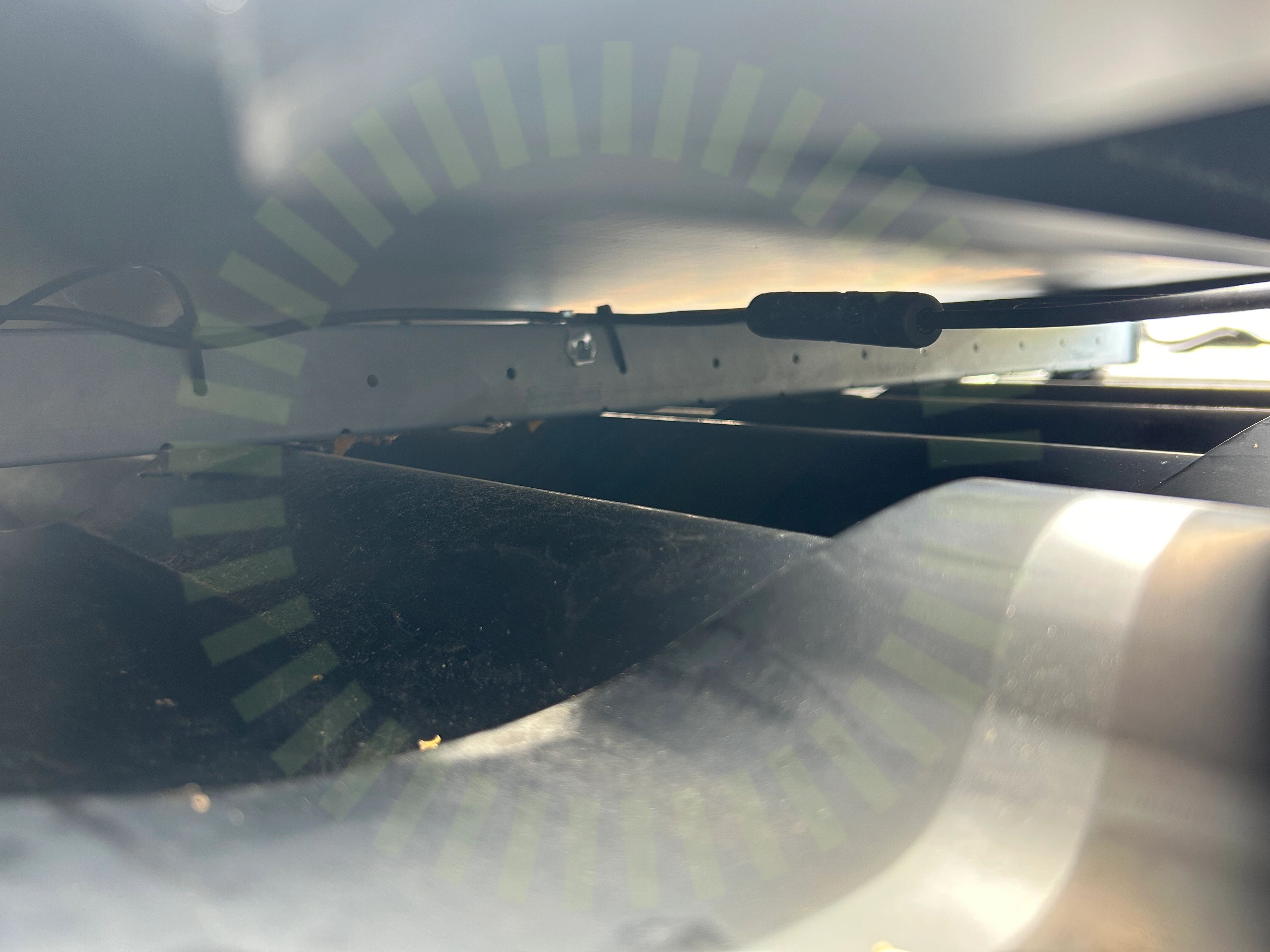

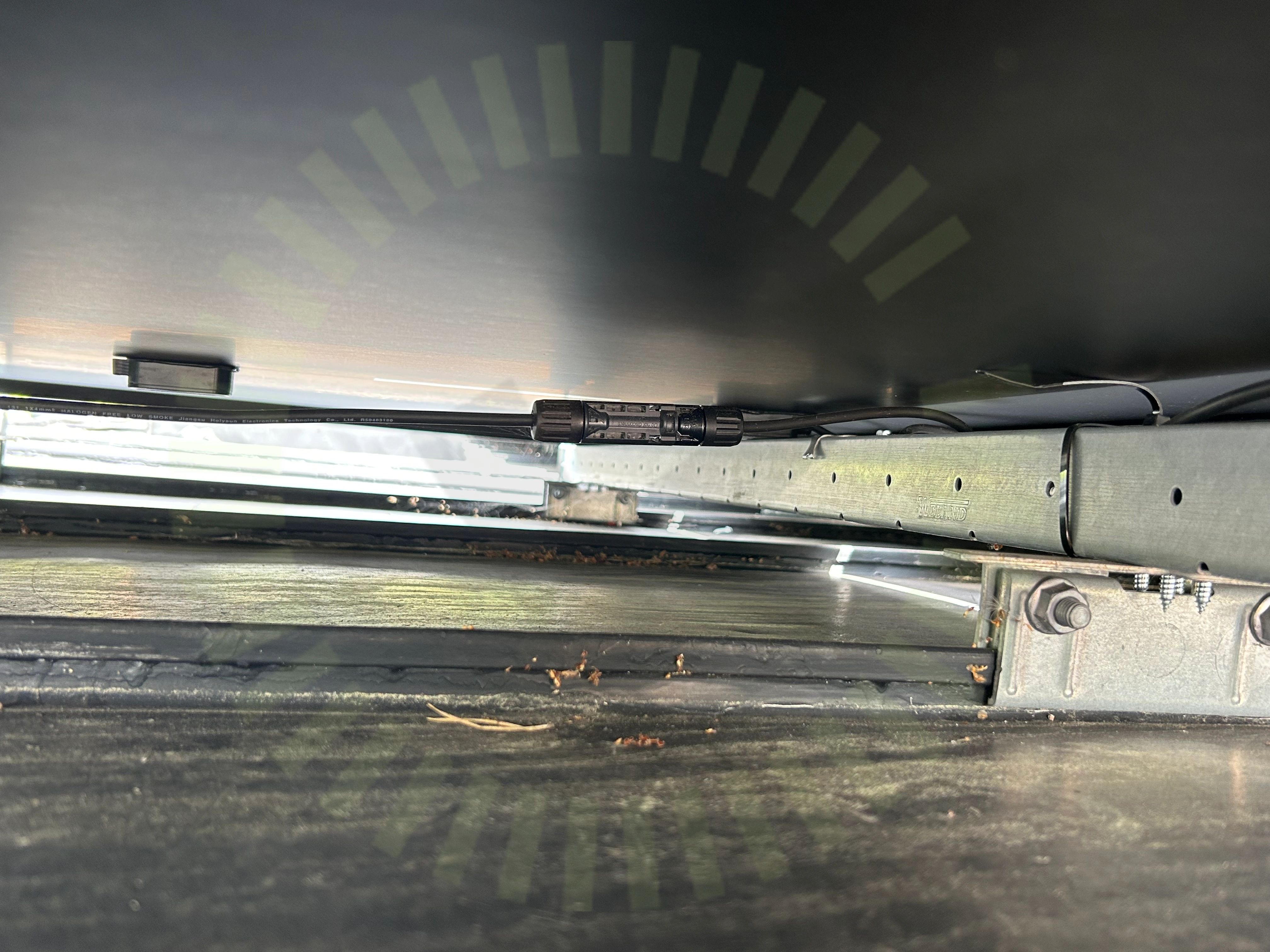

2.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/19

Avstånd till havAvstånd till ytaDräneringshålKlämmornas storlekKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterSträngförläggning

Falsad plåt, Weland Stål: Falsfäste

Anmärkningar

11/21

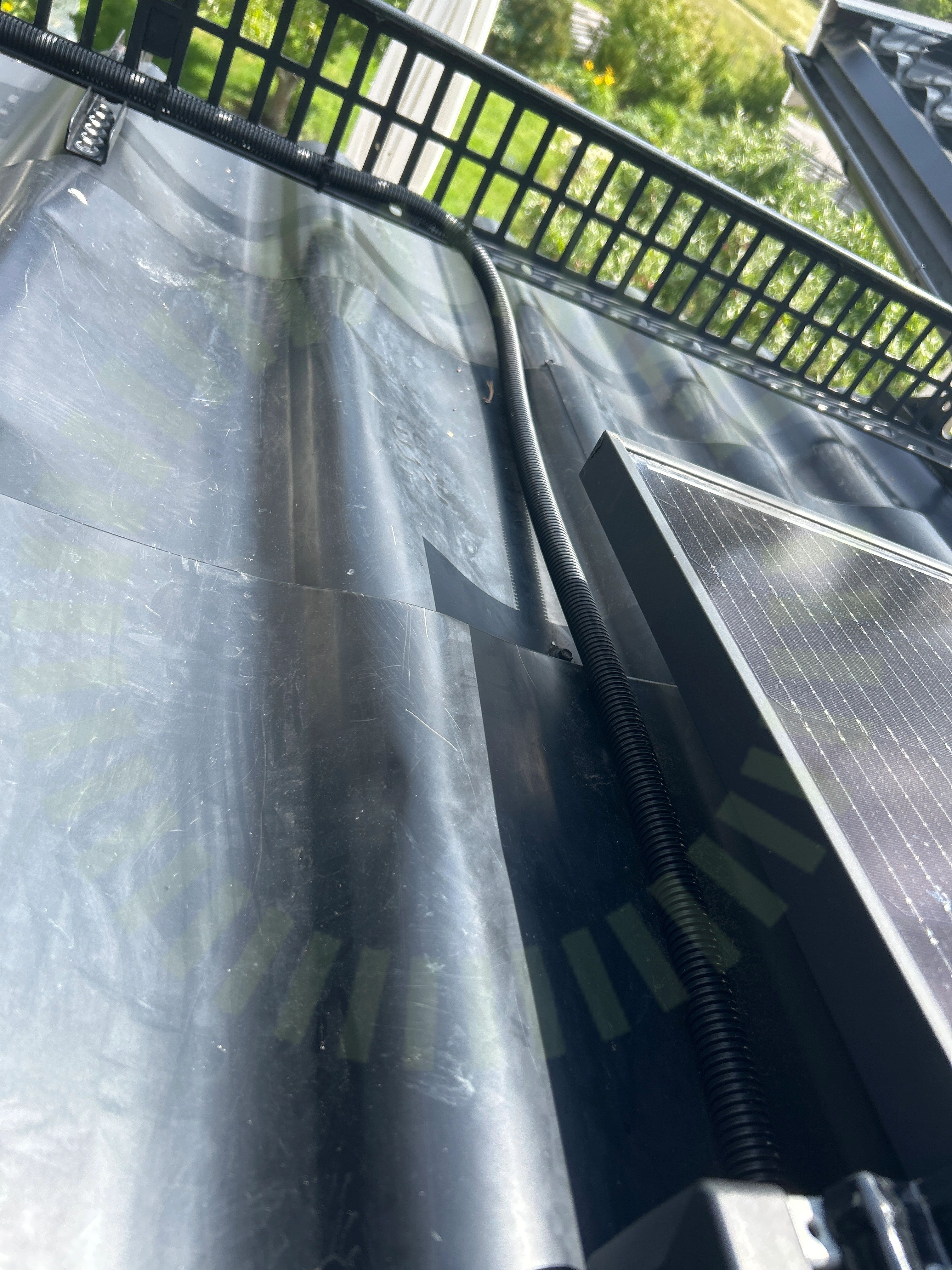

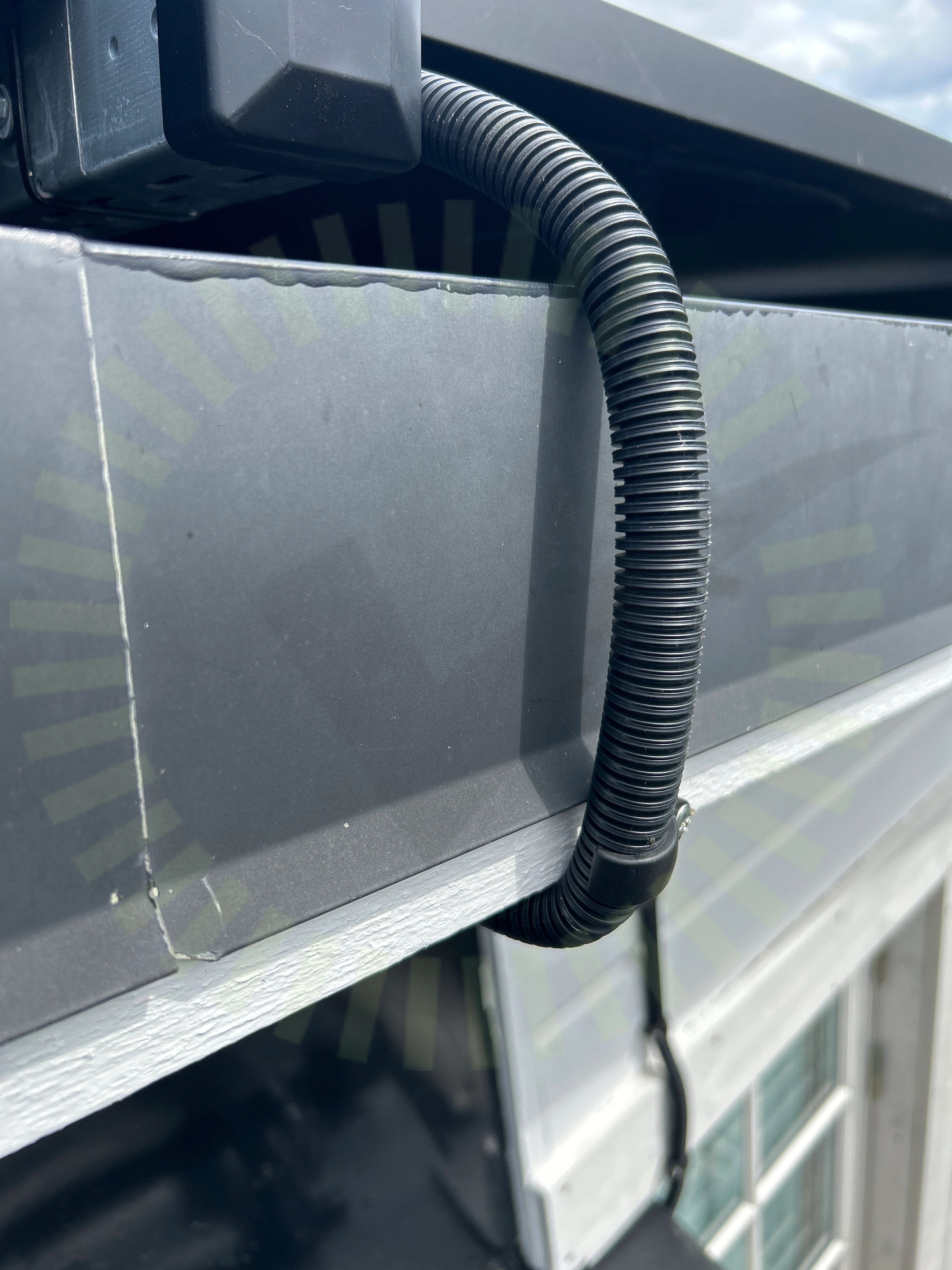

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är bristfälligt fastsäkrad.

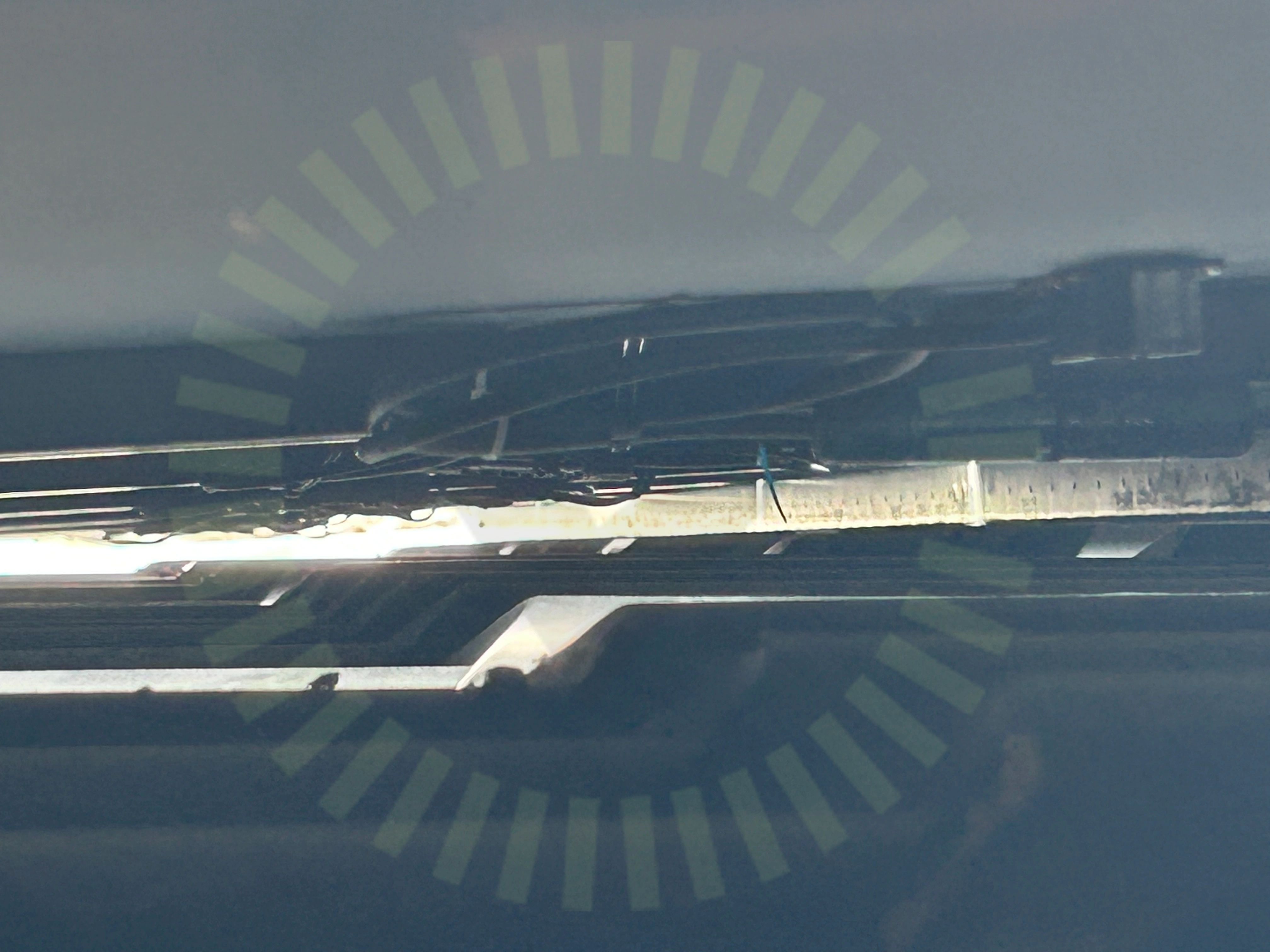

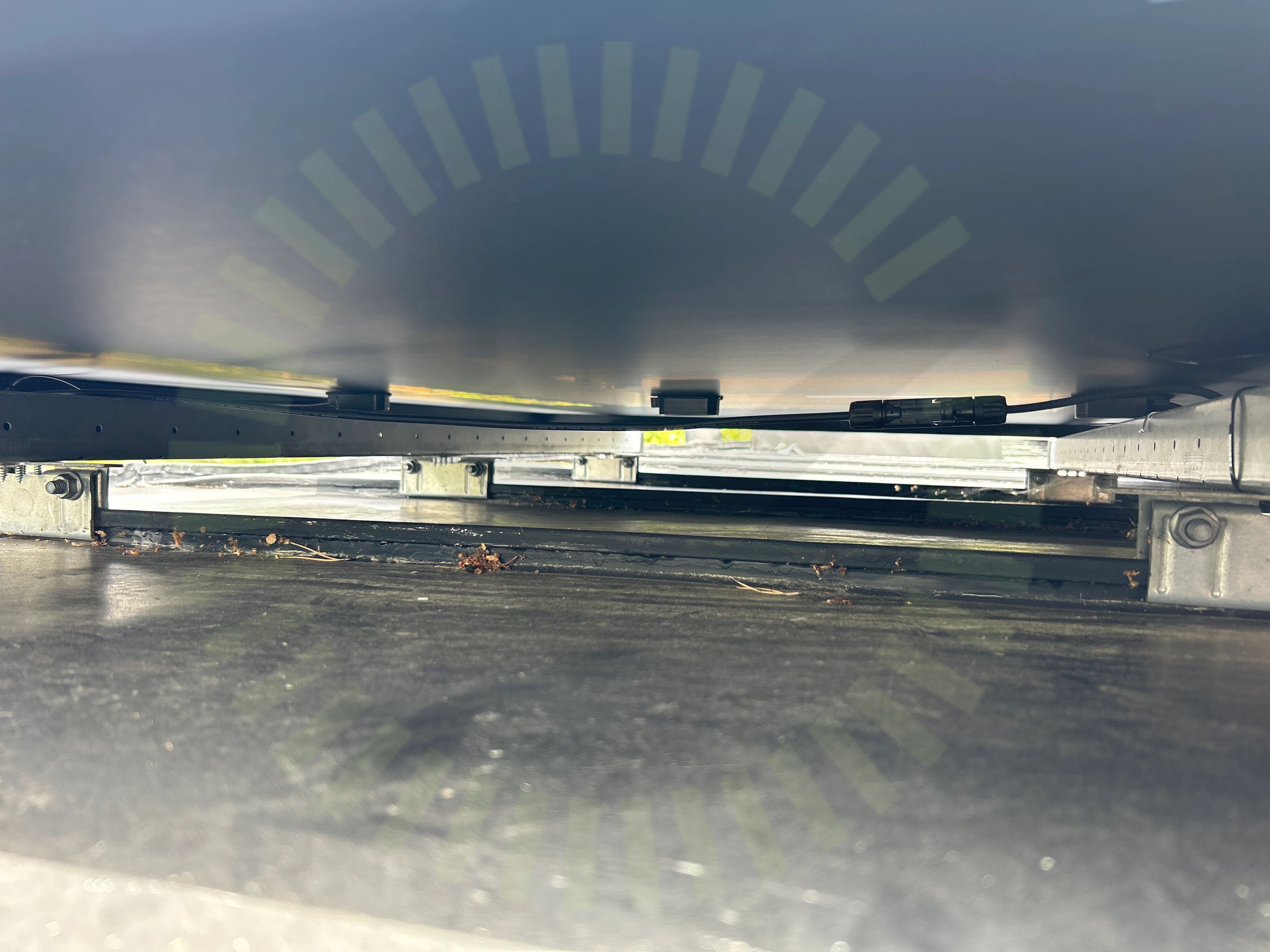

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

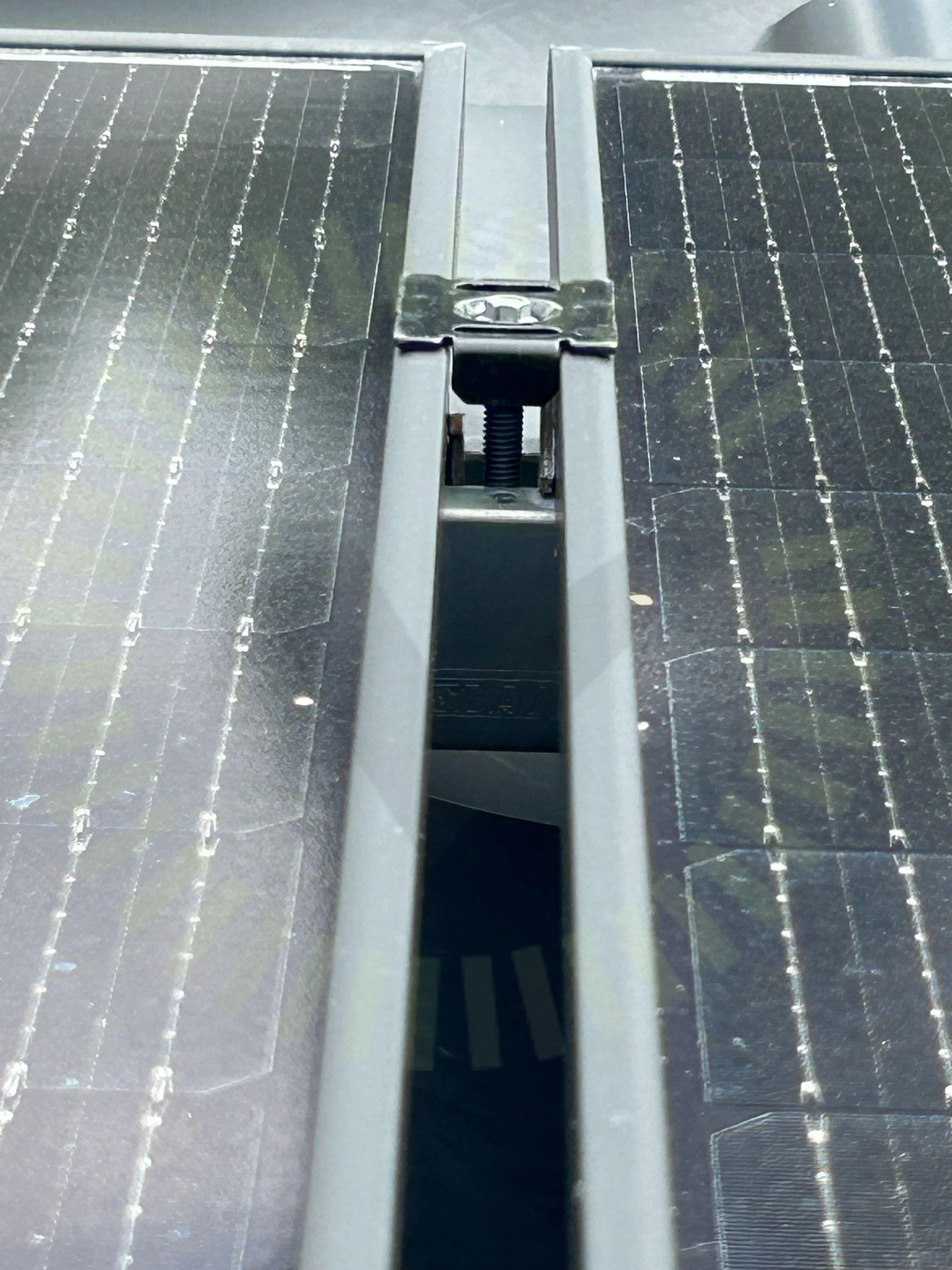

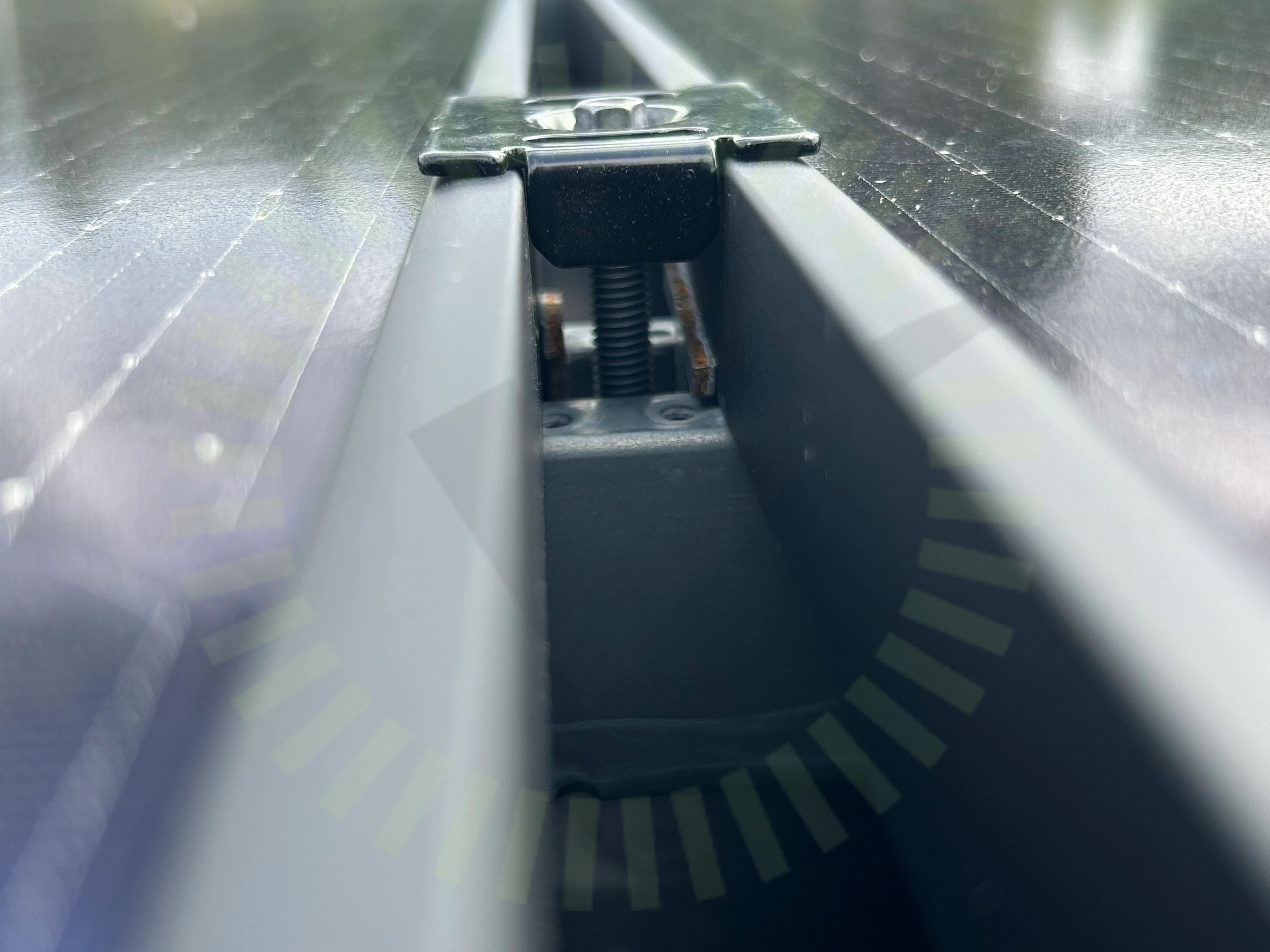

3.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

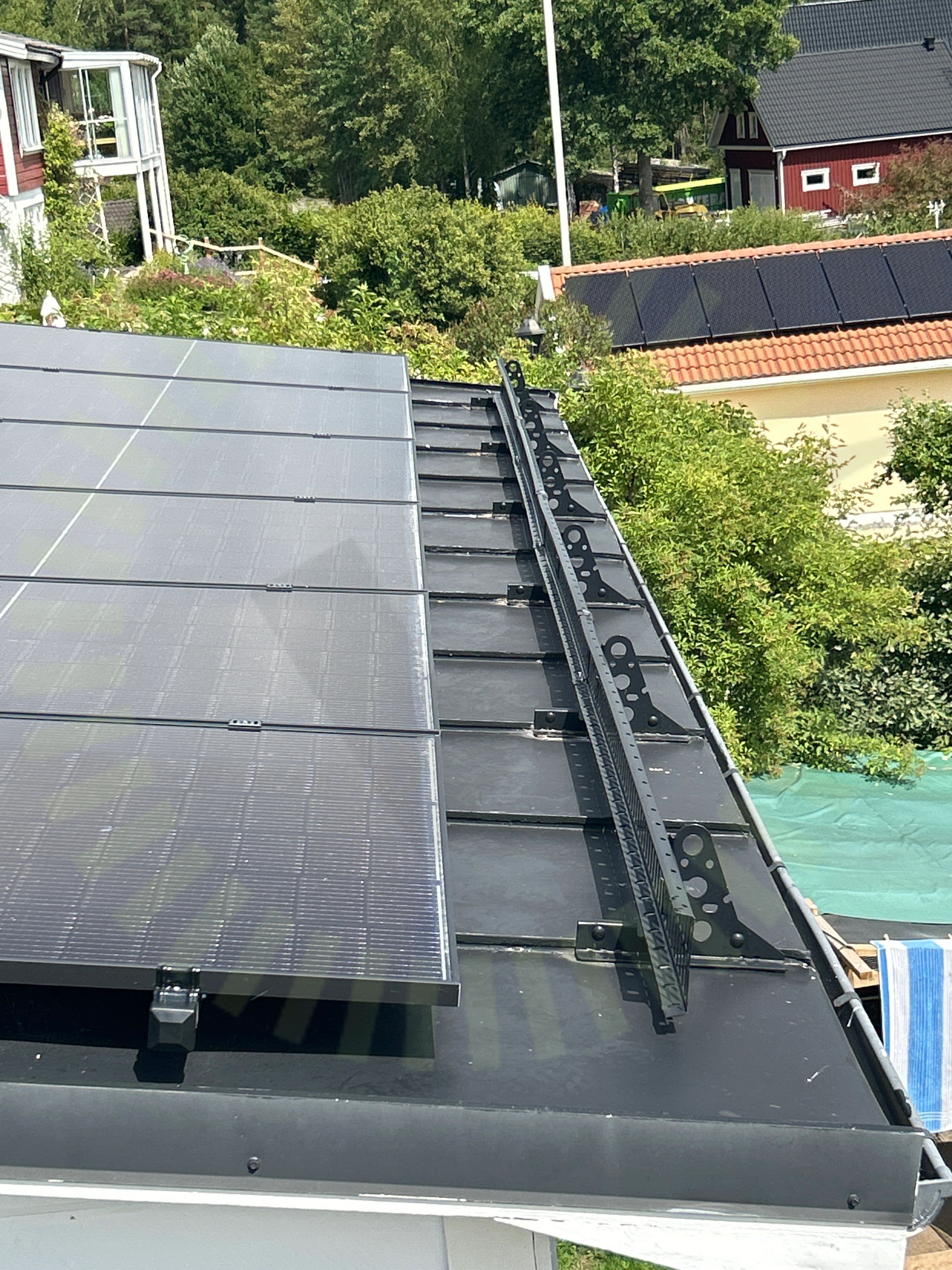

3.4 Snörasskydd

Rekommendation

Panelerna är monterade för nära snörasskyddet och tar därmed bort dess funktion.

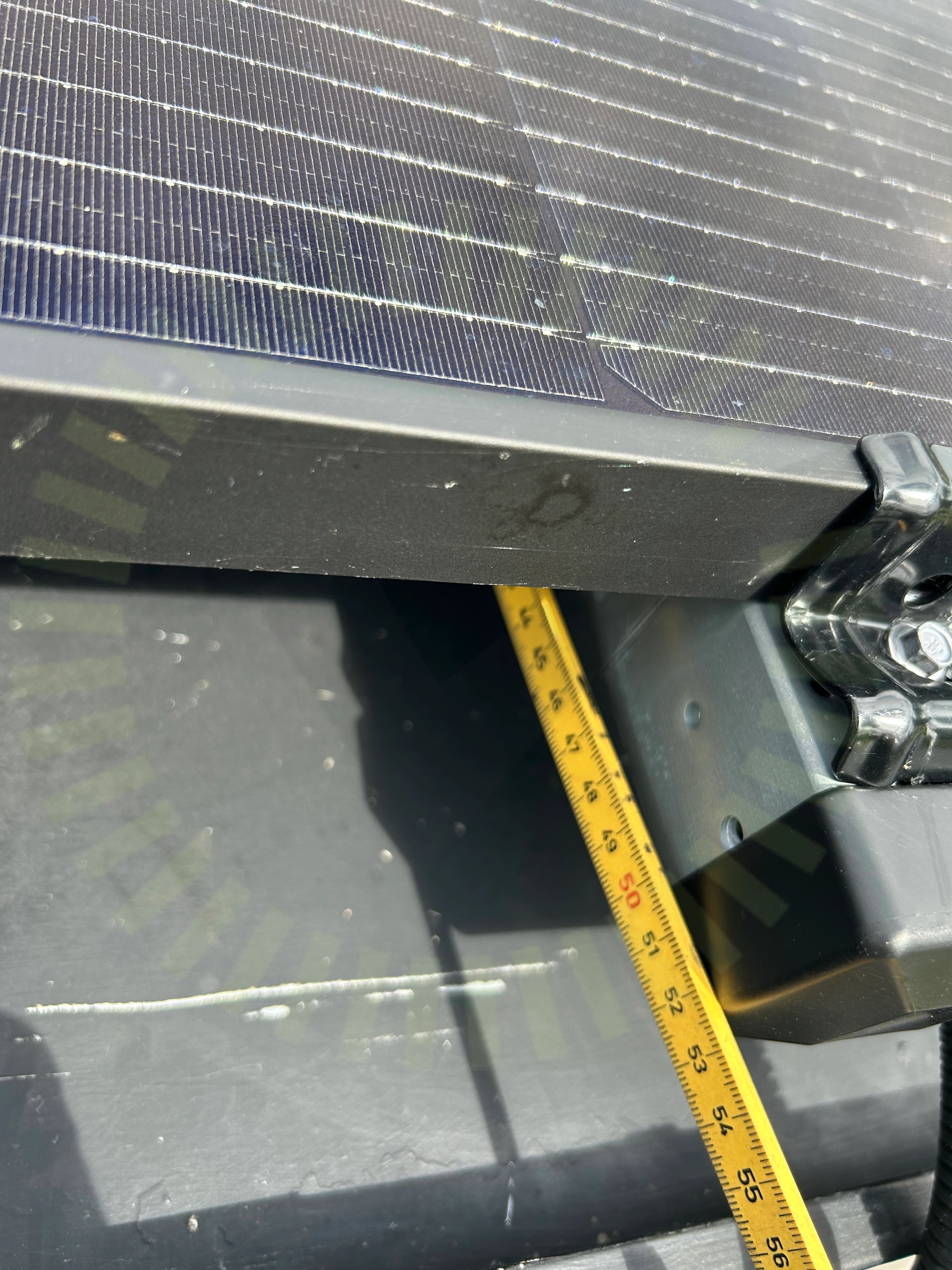

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

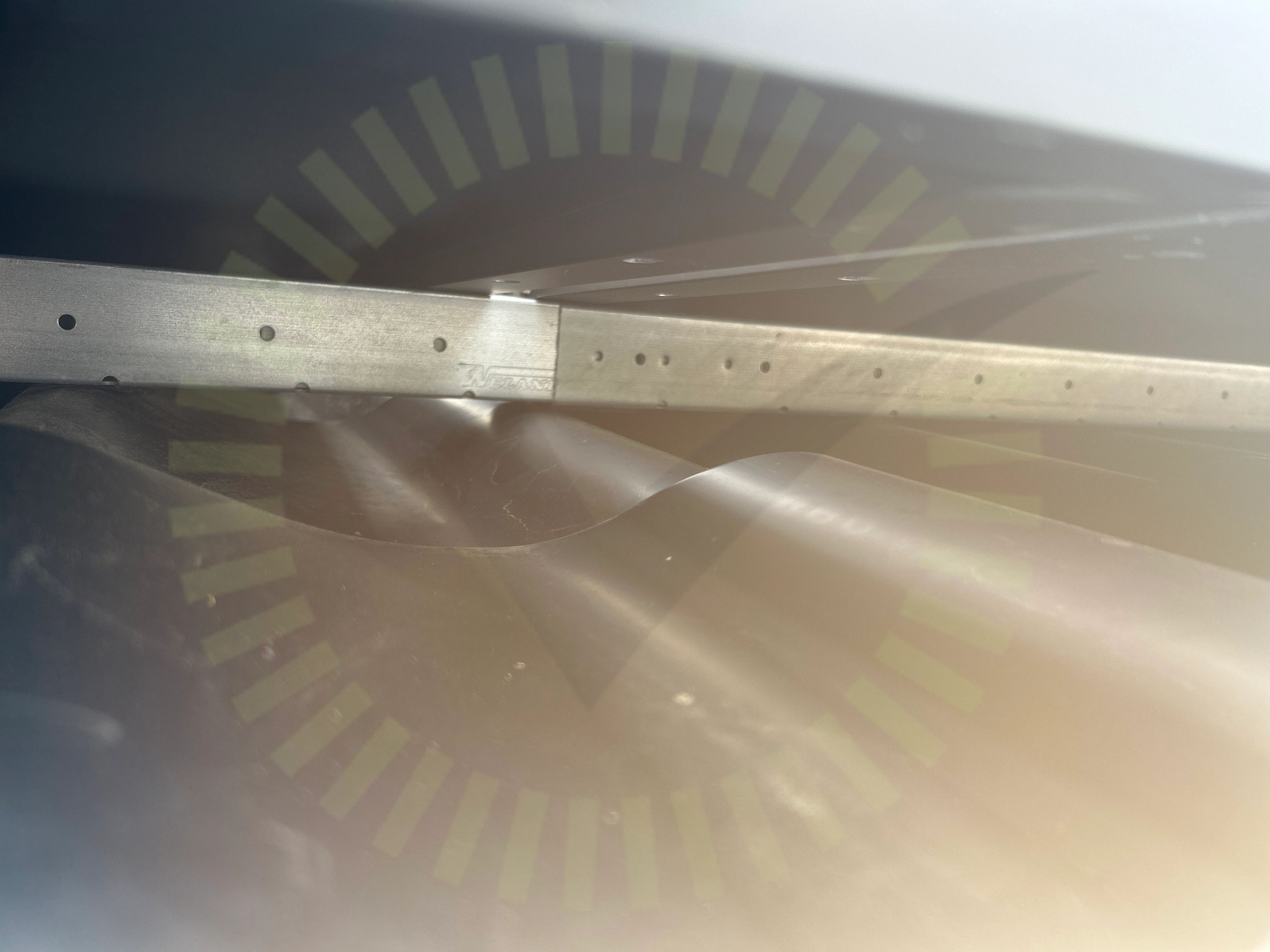

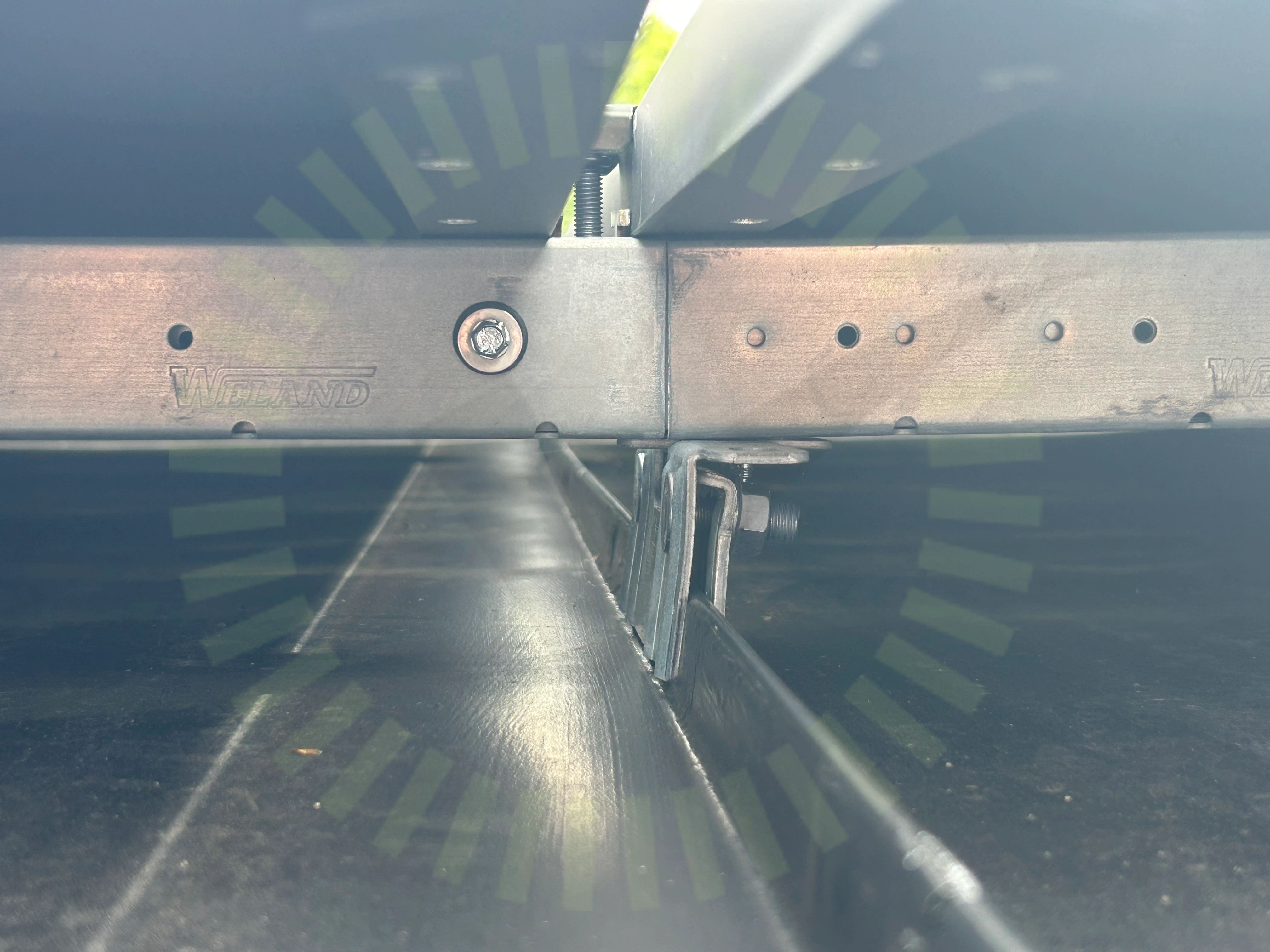

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

3.9 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

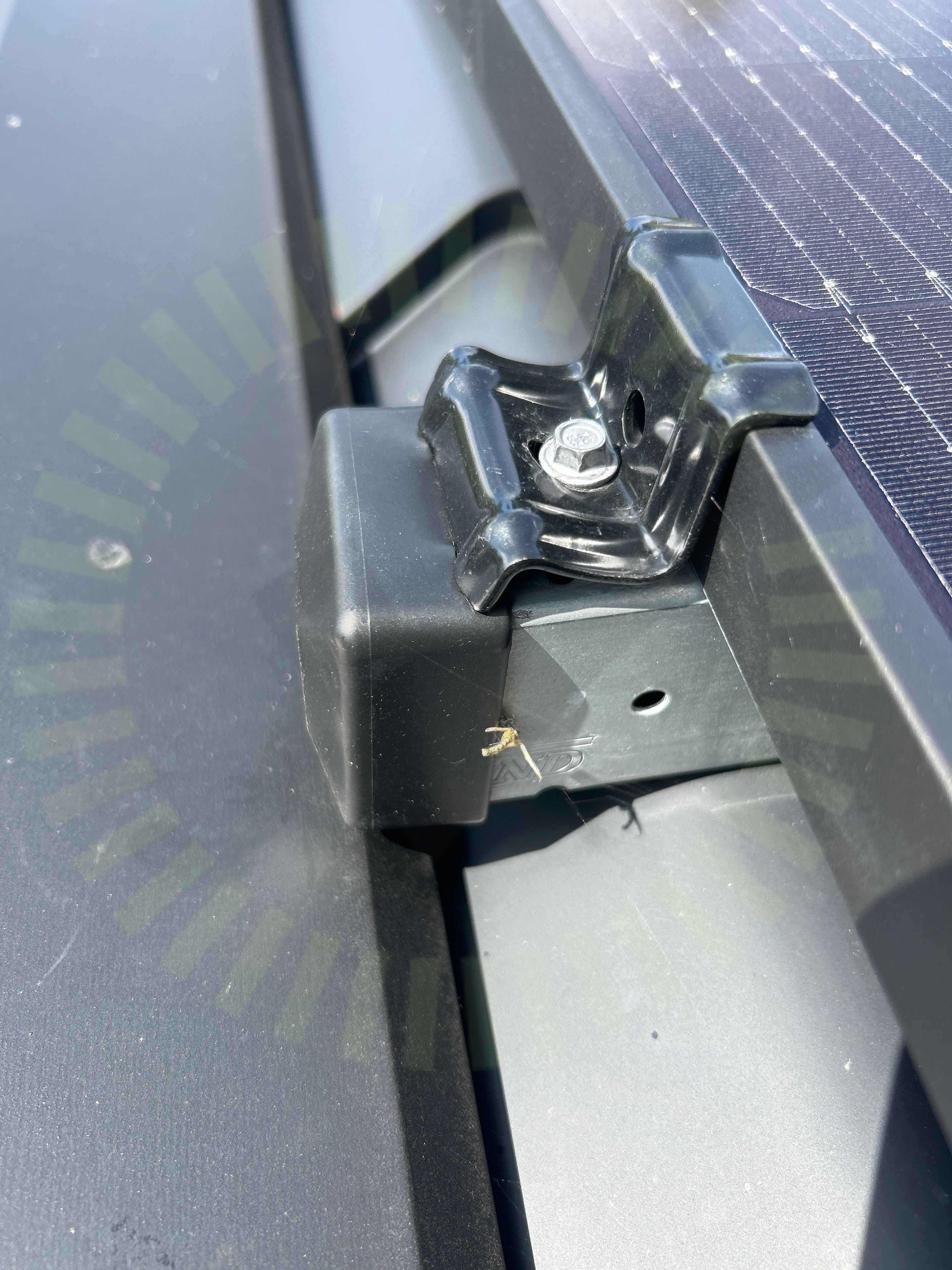

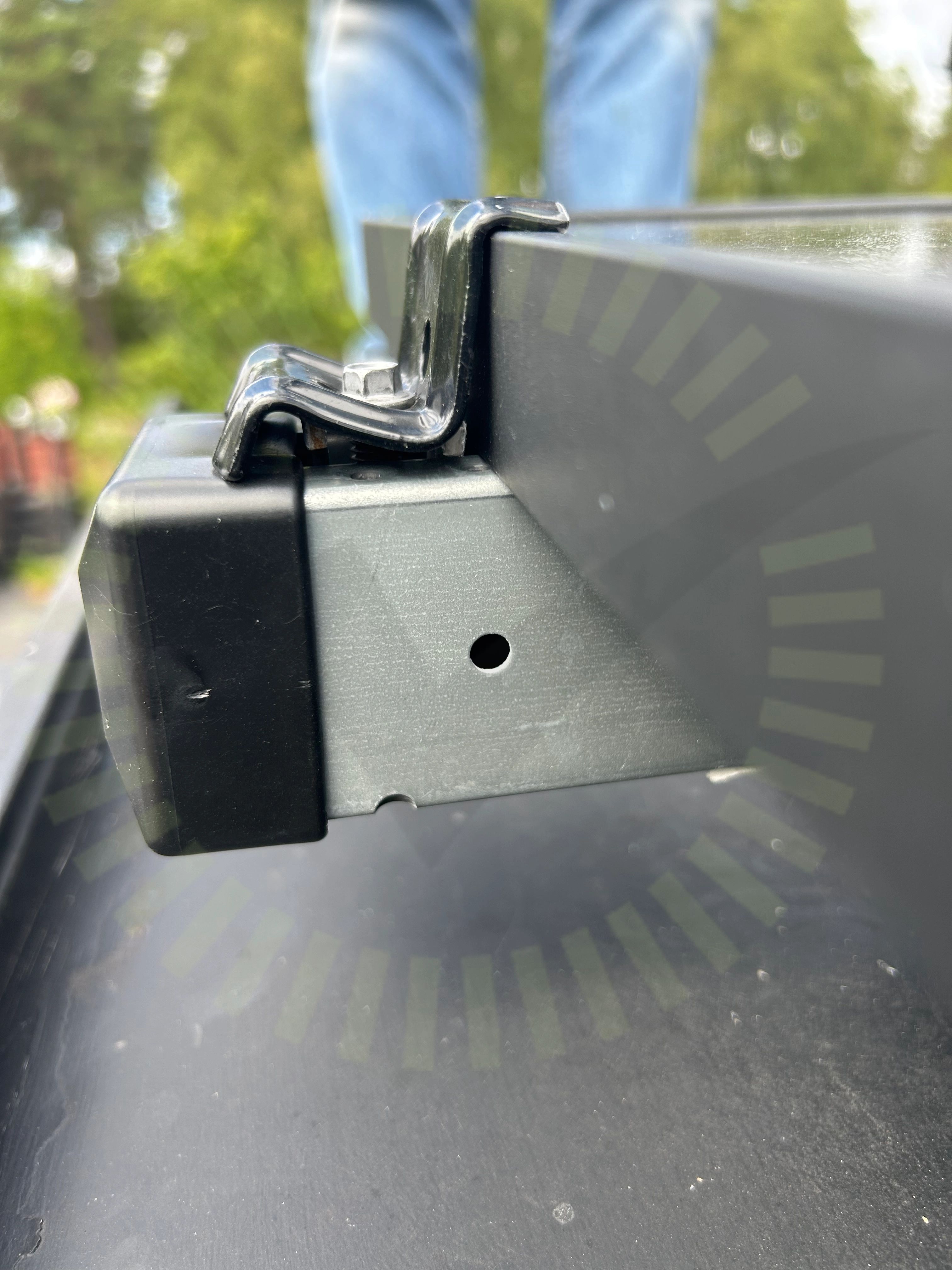

3.10 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

3.11 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt. Högsta uppmätta mått är 120 cm.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

10/21

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningÄndklämmor skruv

Plegel , Cecep Solar: CEC6-54MHV

Anmärkningar

3/18

4.1 Klämmornas placering

Inte godkänd

Dokumentation för klämzoner saknas. Leverantör har ej tillhandahållit manual för levererade produkter

4.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/18

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

2/18

Förbindelse av kontakterSträngförläggning

Plegel , Weland Stål: Plåttak

Anmärkningar

10/19

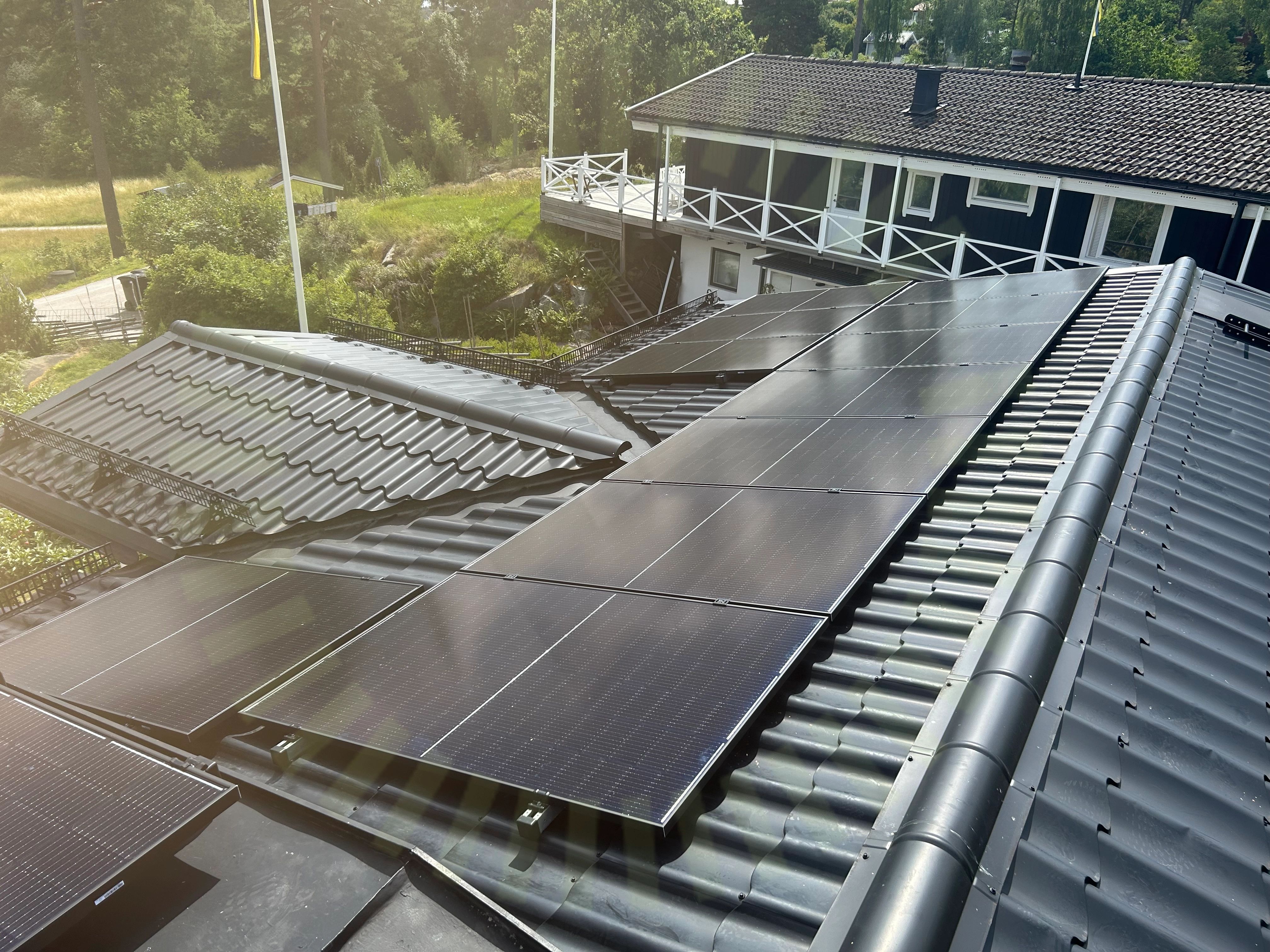

5.1 Snörasskydd

Rekommendation

Paneler är monterade för nära snörasskyddet och tar därmed bort dess funktion.

5.2 Infästning

Inte godkänd

Lastberäkning att kontrollera mot saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

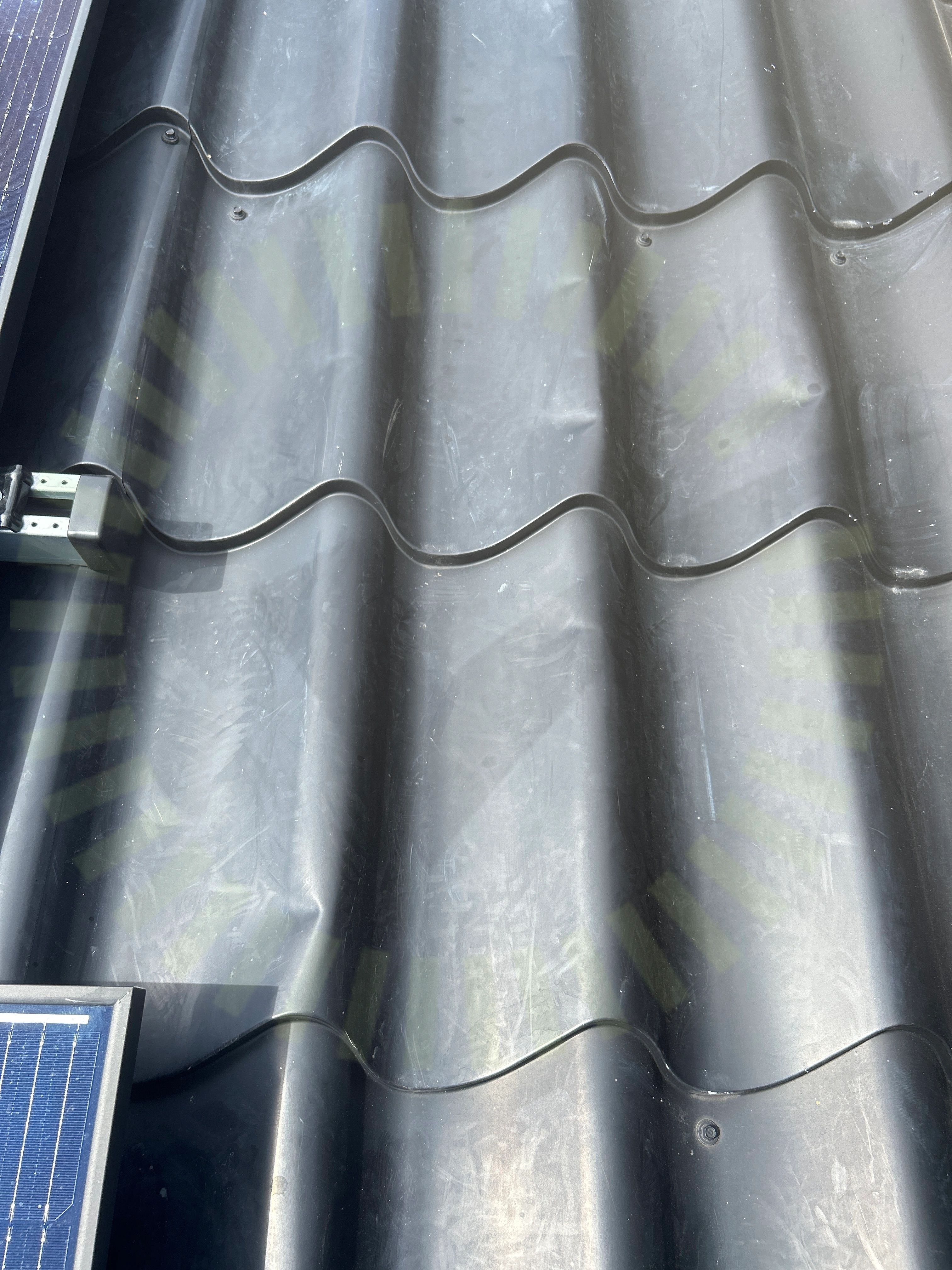

5.3 Skador

Inte godkänd

Skador på tak i form av bucklor och repor förekommer.

5.4 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är tillräckligt inte fastsäkrad.

5.5 Kabeluppfästning

Inte godkänd

Man har låtit buntbanden från transporten sitta kvar, detta är inte väderbeständigt och inte tillförlitligt fäst.

5.6 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

5.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

5.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

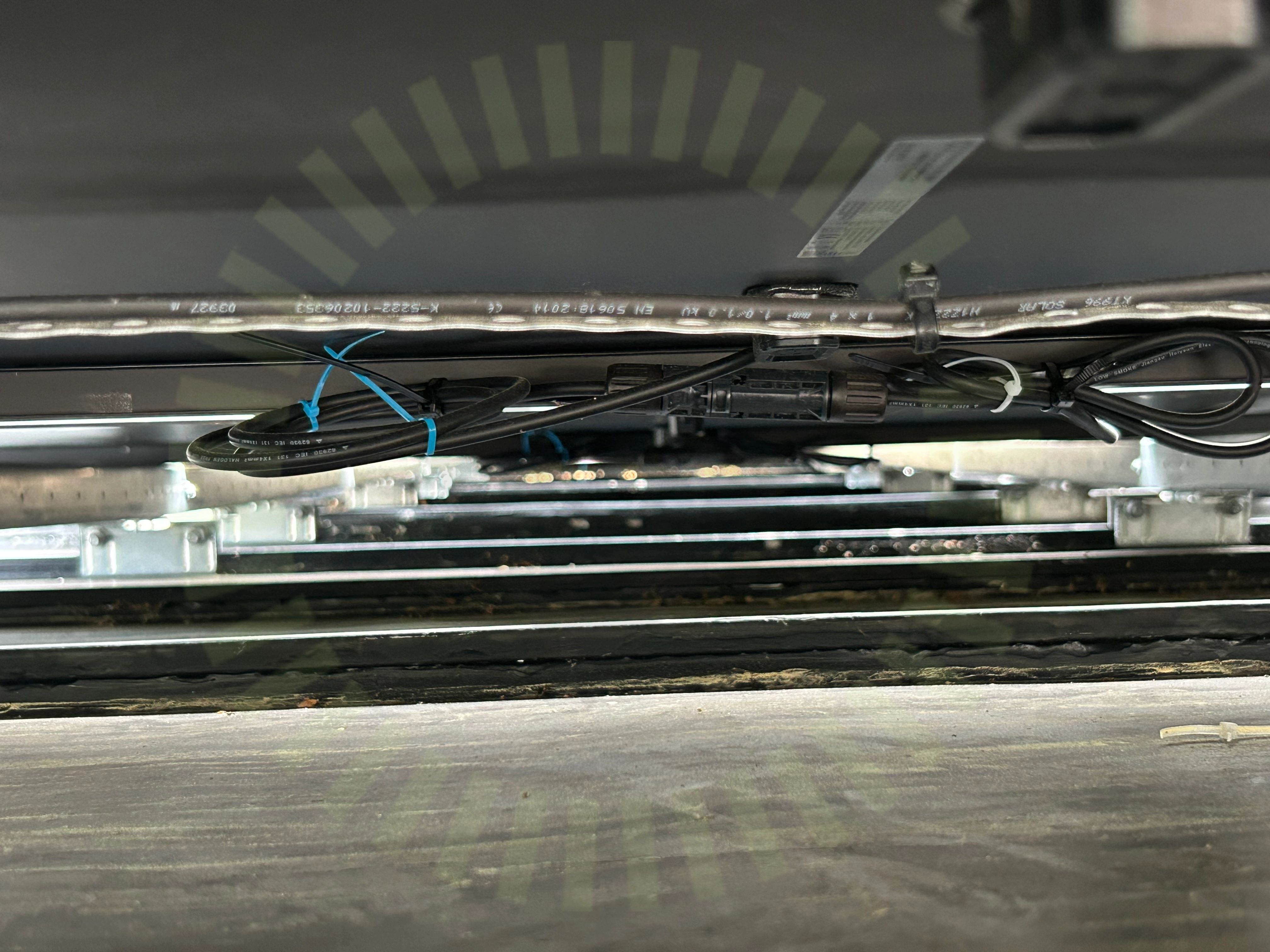

5.9 Väderbeständigt material

Inte godkänd

Buntband från transporten sitter kvar på kablaget, dessa är ej väderbeständiga.

SS 436 40 00 (522.11)

5.10 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

7/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringÄndklämmor skruv

Ej tillgängligt vid besiktning

2/19

Använd skruvInfästning skena

Undercentral

Anmärkningar

2/9

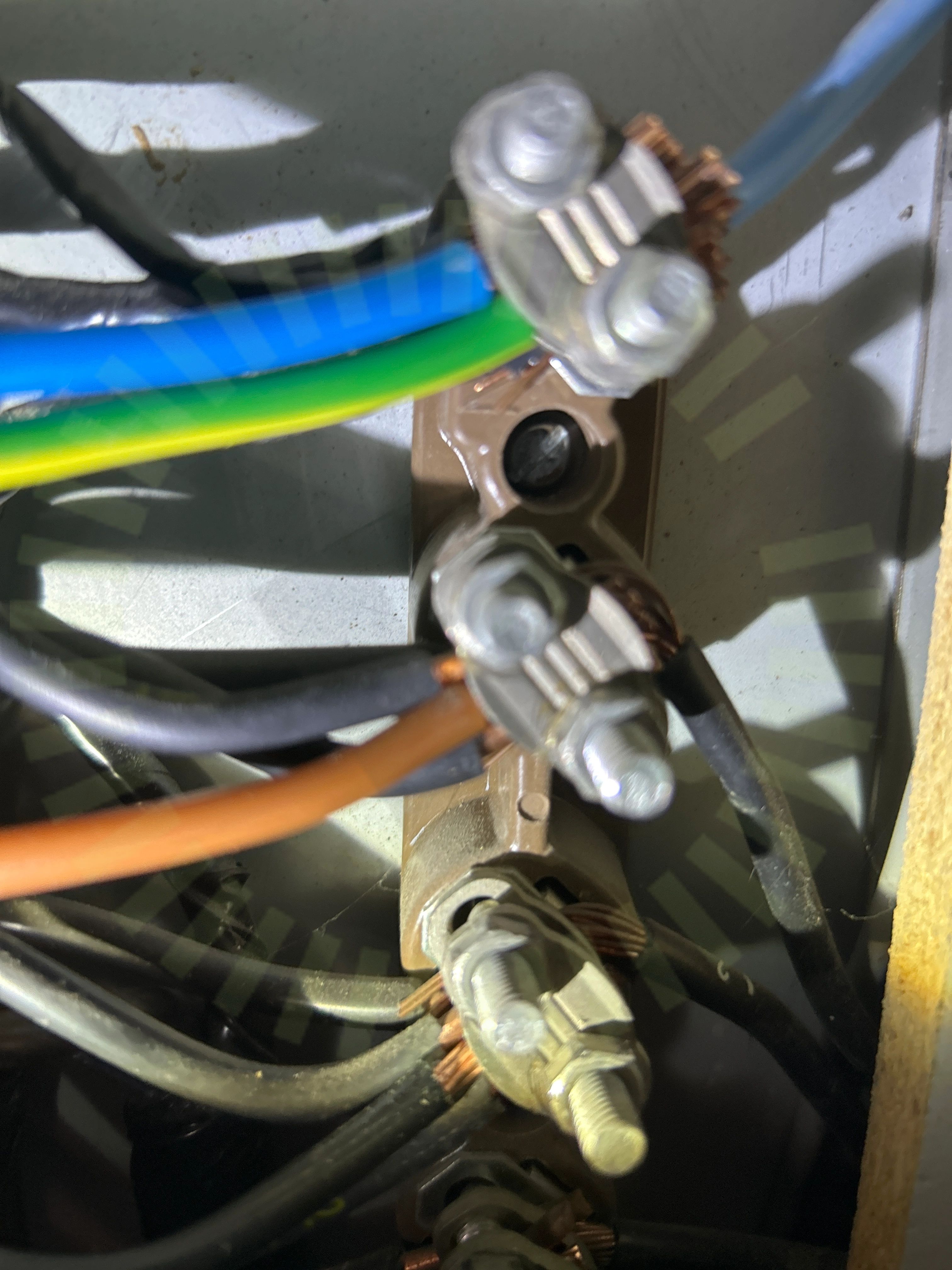

6.1 Isolering klämd i plint

Inte godkänd

Isolering är klämd i plint.

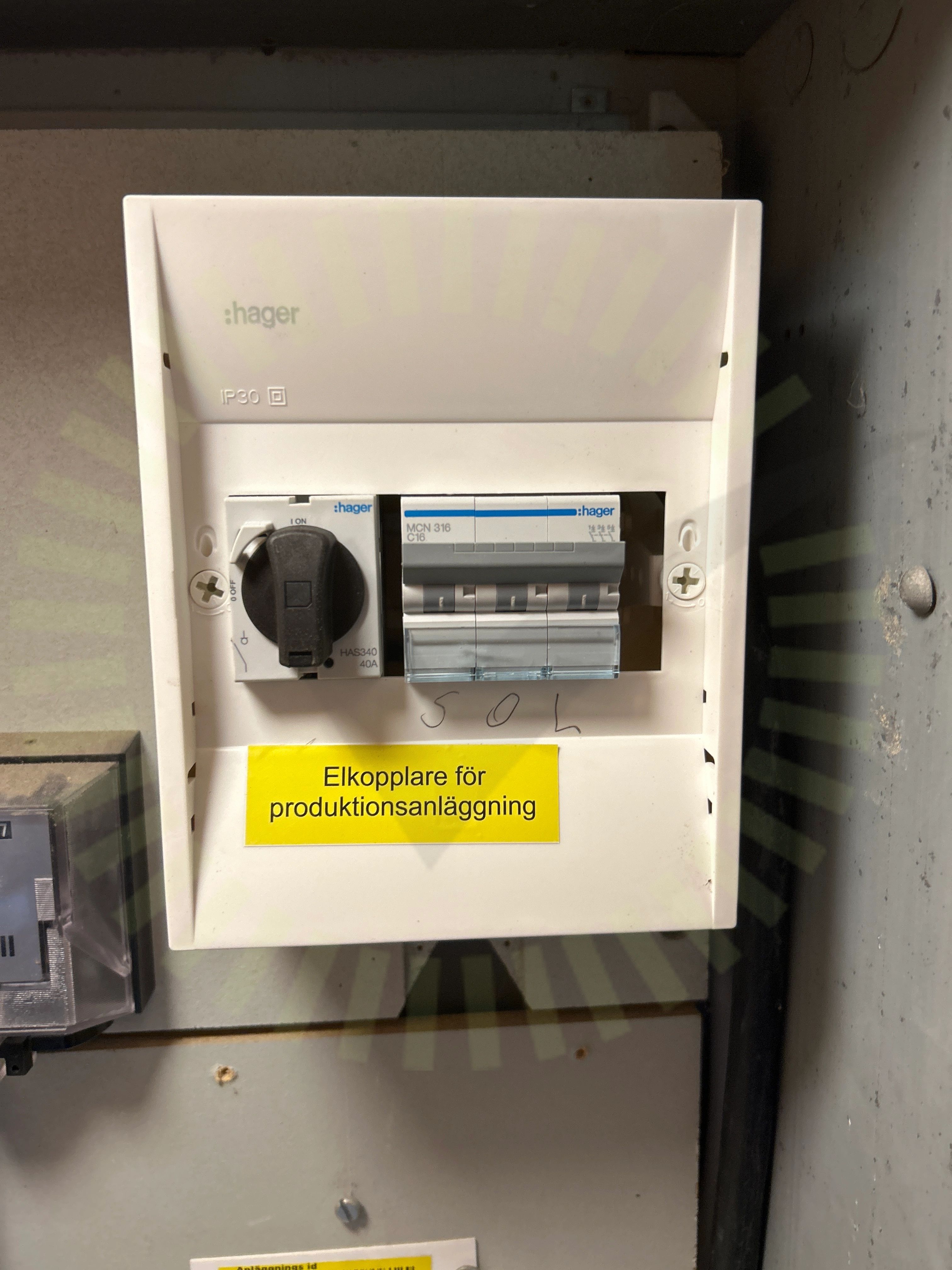

6.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

7/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering

Varselmärkning

Anmärkningar

1/5

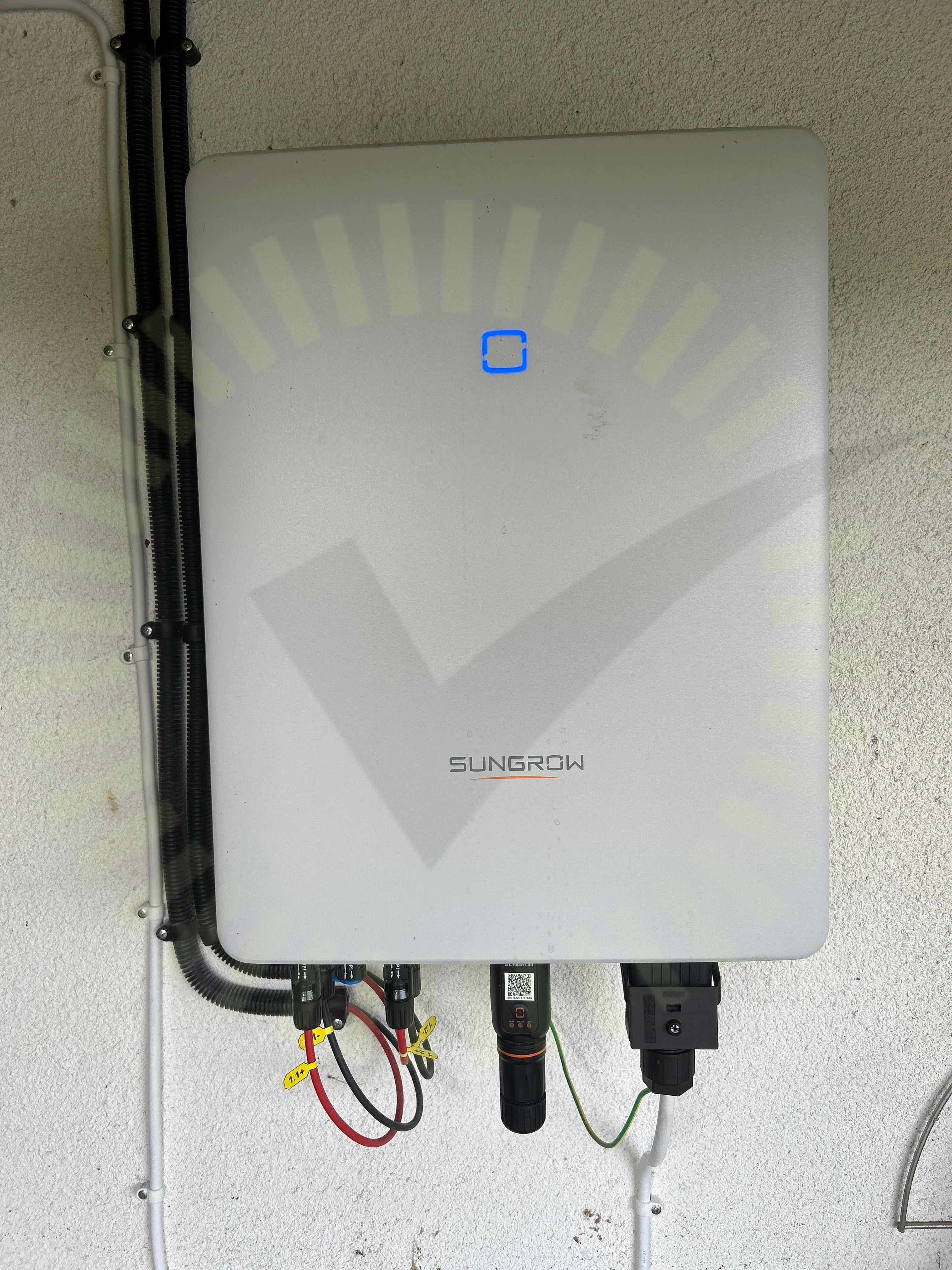

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

8/33

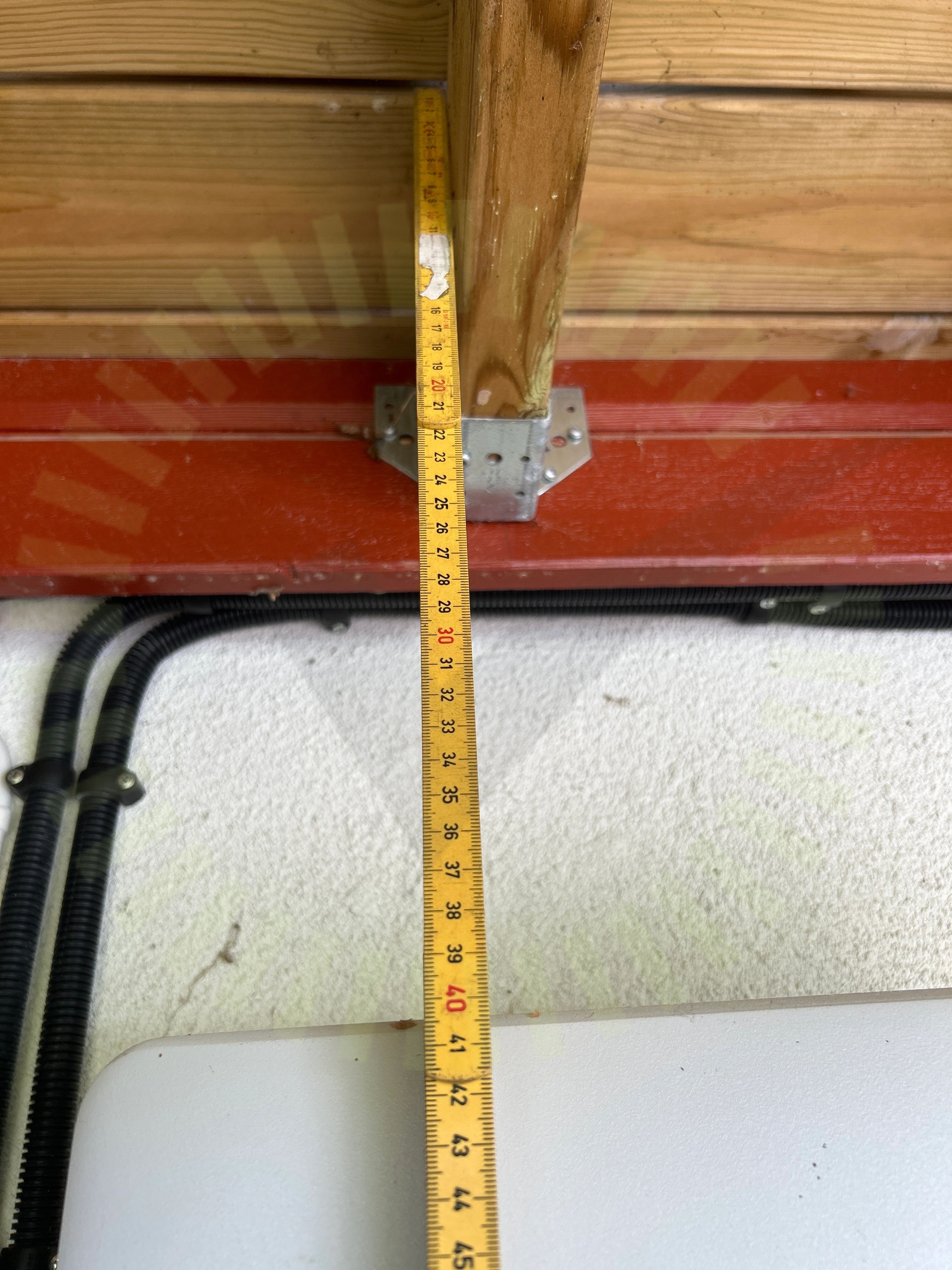

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

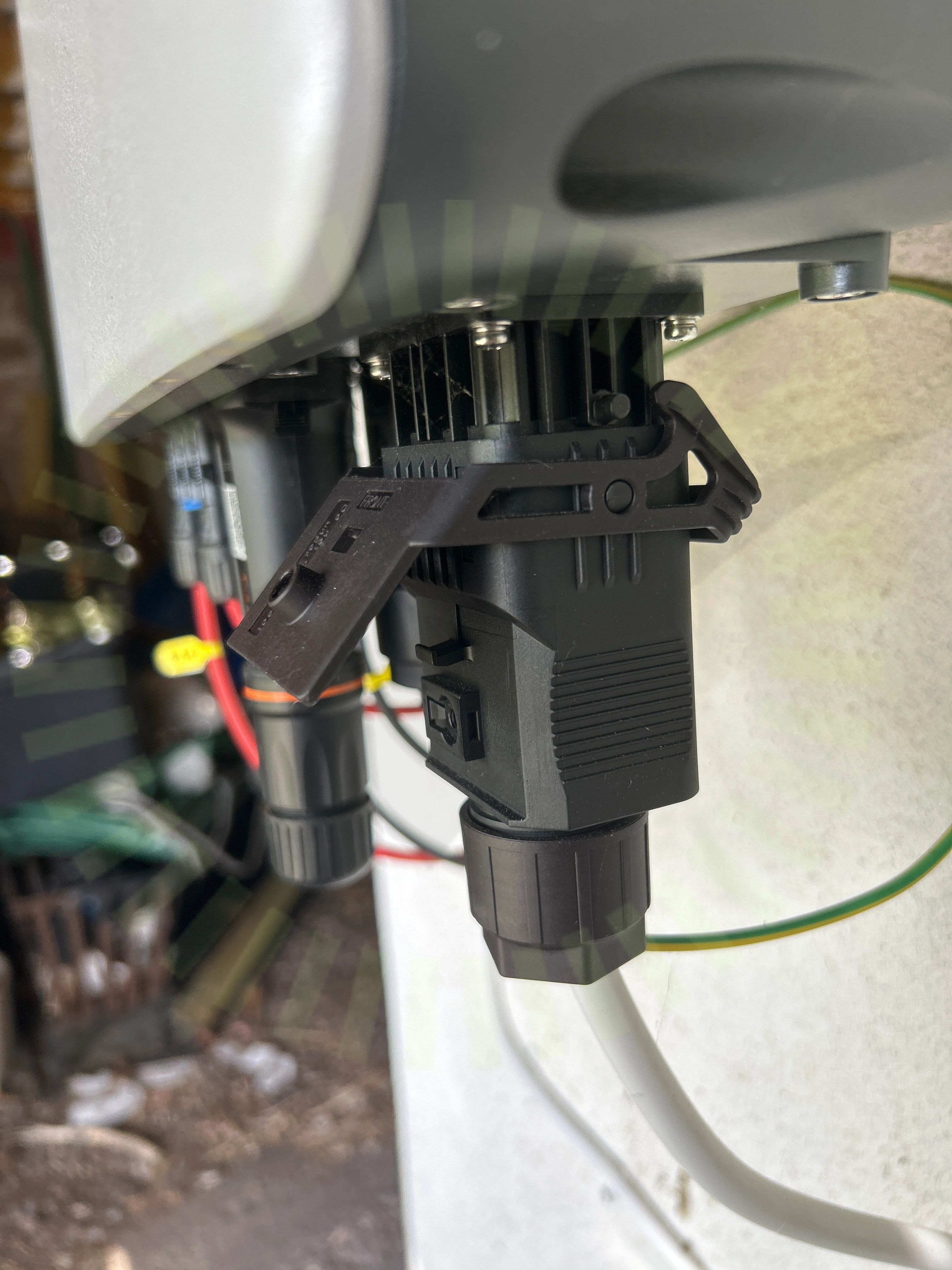

8.2 Förskruvning

Inte godkänd

Kontakten är inte korrekt monterad.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

8.3 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

8.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

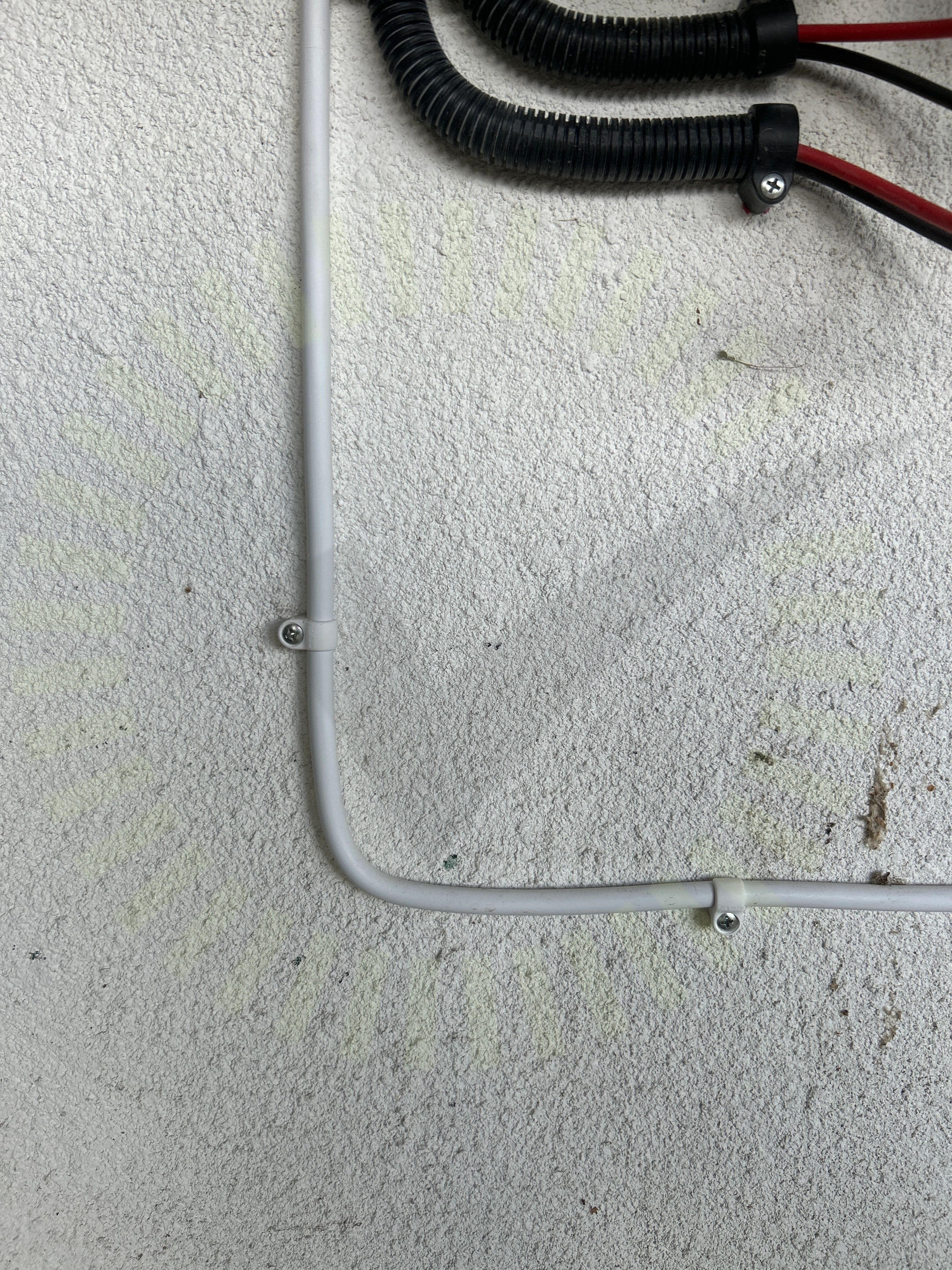

8.5 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

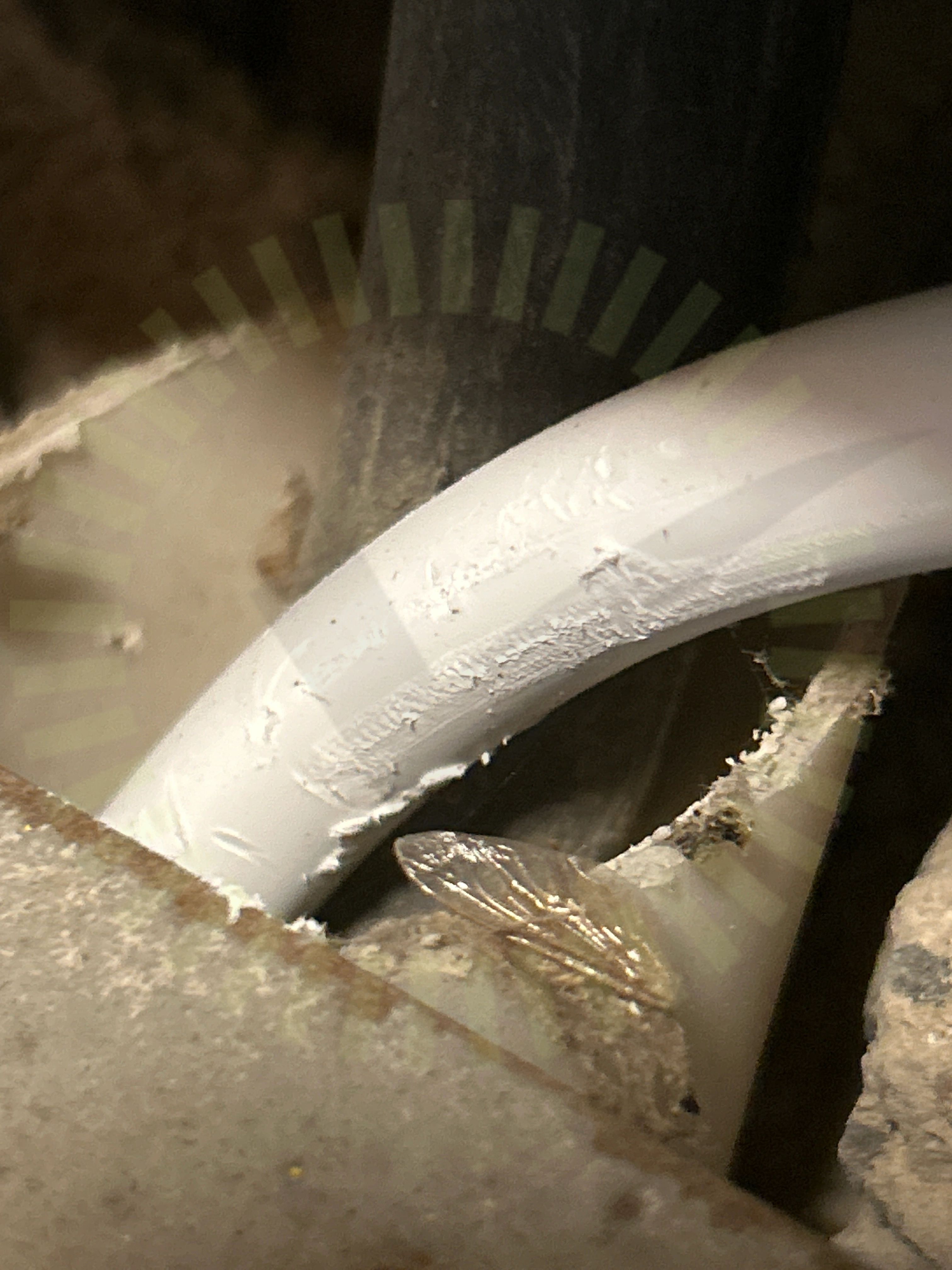

8.6 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

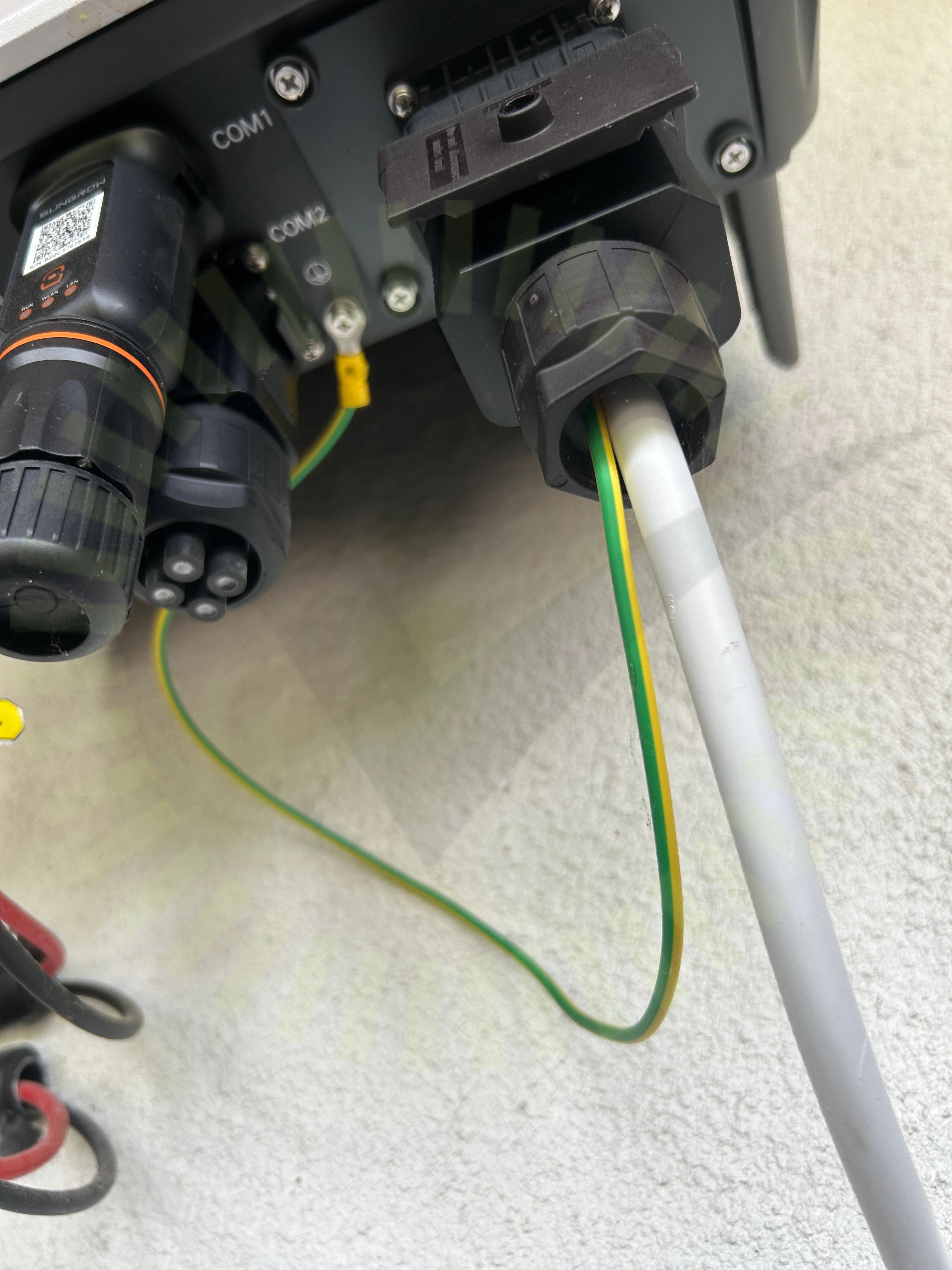

8.7 Två kablar i samma förskruvning

Inte godkänd

Två kablar i förskruvning avsedd för en kabel.

8.8 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

24/33

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
