Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Takkraft

Datum

18 september 2026

Ort

Kungsängen, Stockholms län
Skenornas infästning
Nockpannor

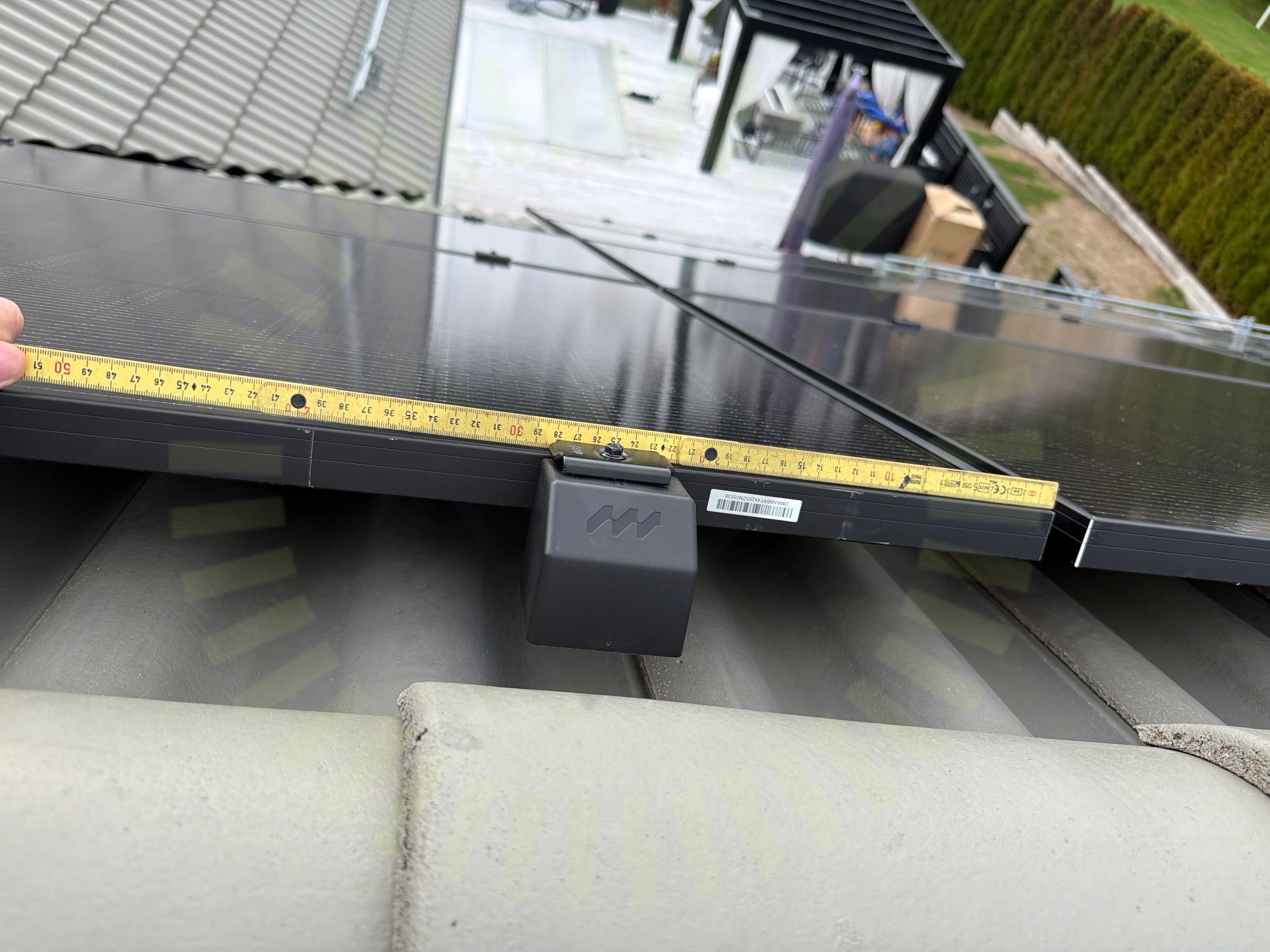

Nordmounts klämmor klämzon
95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)G12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: SEM3-M-2
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)G12RT-G54HBB

Anmärkningar

1/17
Nordmounts klämmor klämzon

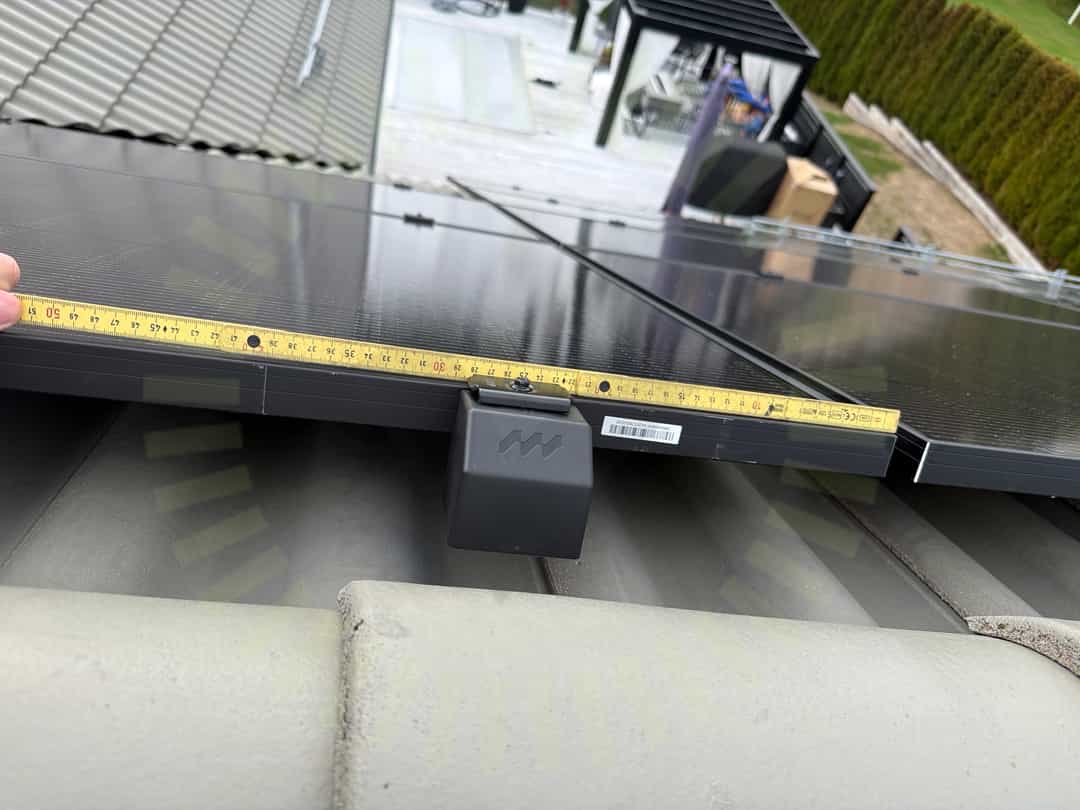

2.1 Nordmounts klämmor klämzon

Inte godkänd

Klämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningNordmounts klämmor överlappningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Eastron: SEM3-M-2

Godkända kontrollpunkter

5/5
AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel

Nordmount Panntak: Bärläkt

Anmärkningar

2/28
Nockpannor

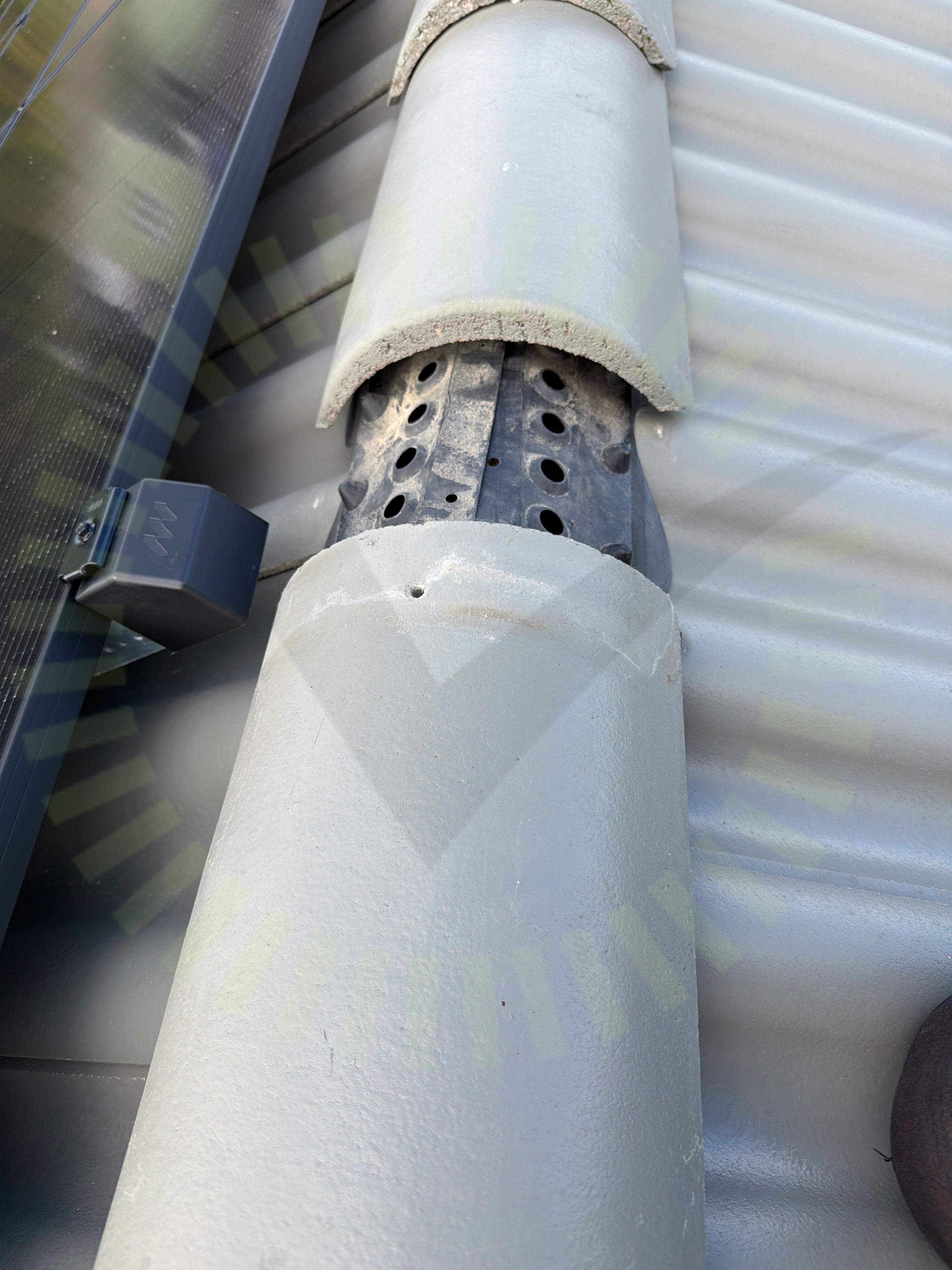

4.1 Nockpannor

Inte godkänd

Nockpannor som lösgjorts för att sätta krokar har inte satts fast igen.

Skenornas infästning

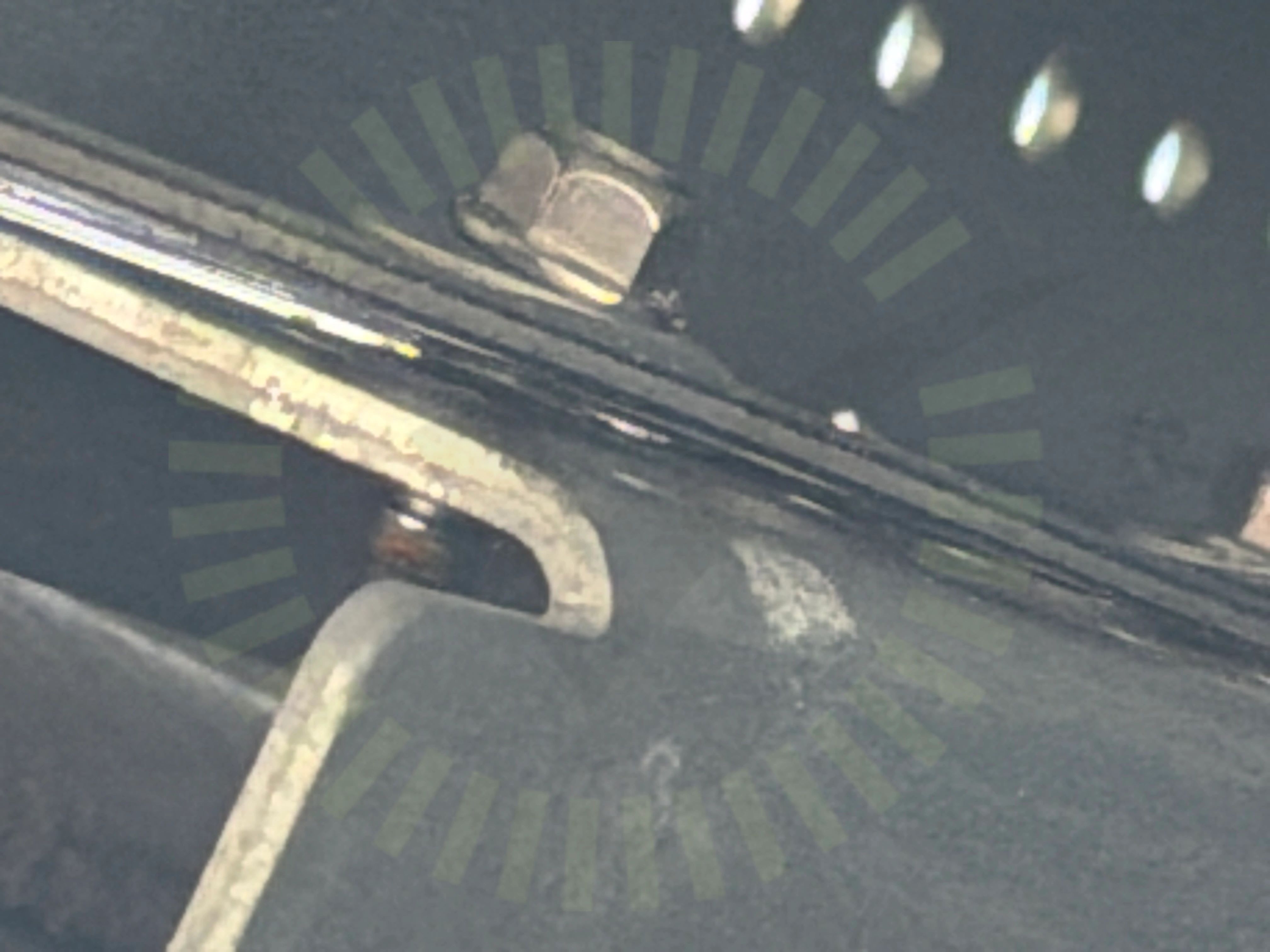

4.2 Skenornas infästning

Inte godkänd

Skruv för infästning är inte åtdragen. Skenan har en glipa mot takkroken.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 3

Godkända kontrollpunkter

21/28
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

5/28
Råspontsinfästning metod 1Råspontsinfästning metod 2Råspontsinfästning metod 2Skenornas infästning korslagerSkenornas överhäng korslager

SigeEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

2/47

5.1 Dubbel matning

Inte godkänd

Huvudledning är underdimensionerad. Kablage in till huset är 6 kvadrat. Behöver dimensioneras för nya förutsättningar.

SS 436 40 00 (312.2.1.2 / 512.1.2)

5.2 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren.

Godkända kontrollpunkter

45/47
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
