Besiktningsrapport

9.1

Installation genom

Raymond

Datum

26 januari 2023

Ort

Karlskrona, Blekinges län

AC Anslutning

Varning för likspänning

Avstånd

Skador

89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/14

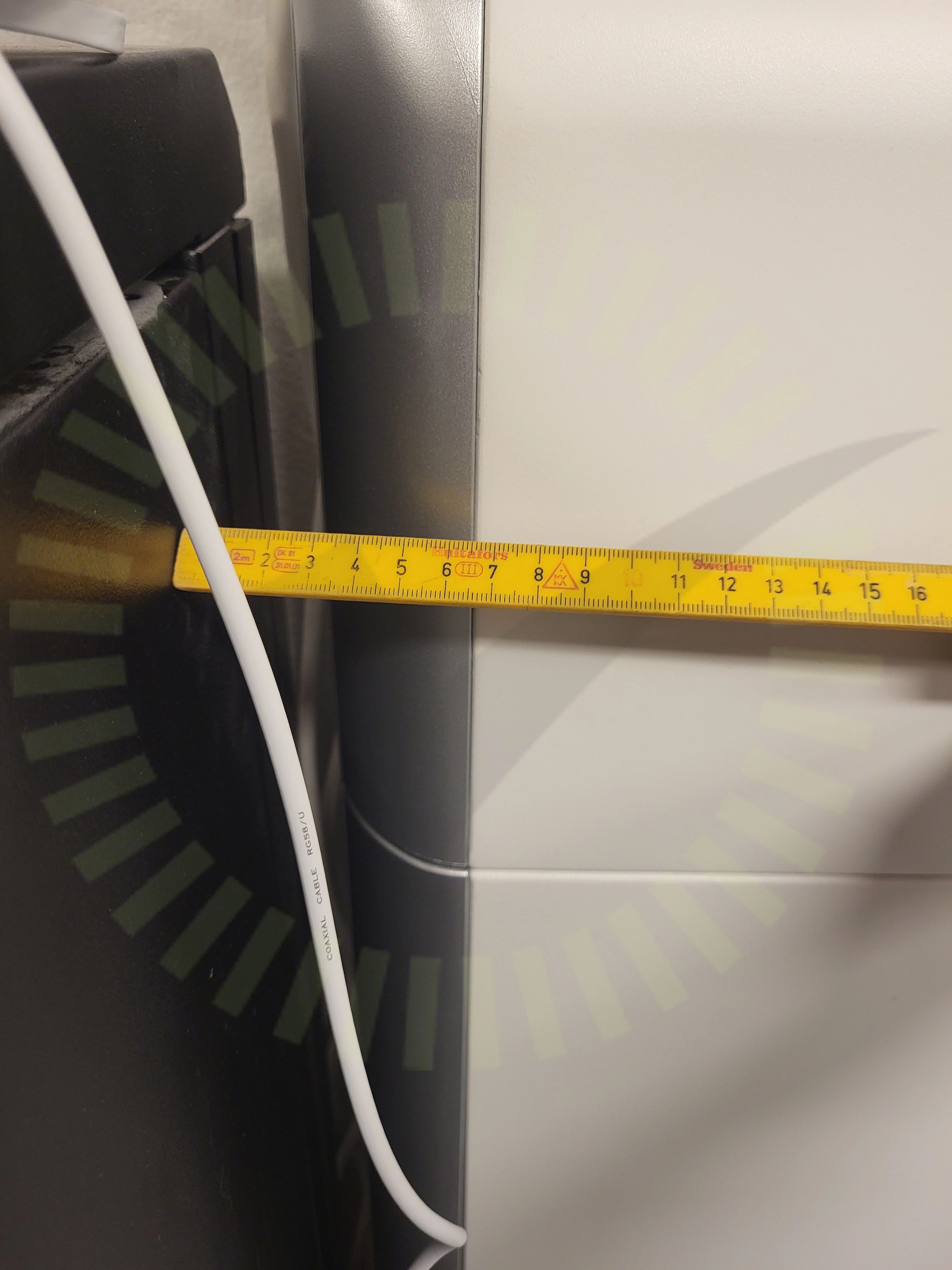

1.1 Avstånd

Inte godkänd

Avstånd för nära till datarack.

Tillverkarens montageanvisningar

1.2 Skador

Inte godkänd

Repor finns på batteri.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/14

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

2/4

2.1 Informering av solceller

Inte godkänd

Skylt finns men ej uppsatt.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

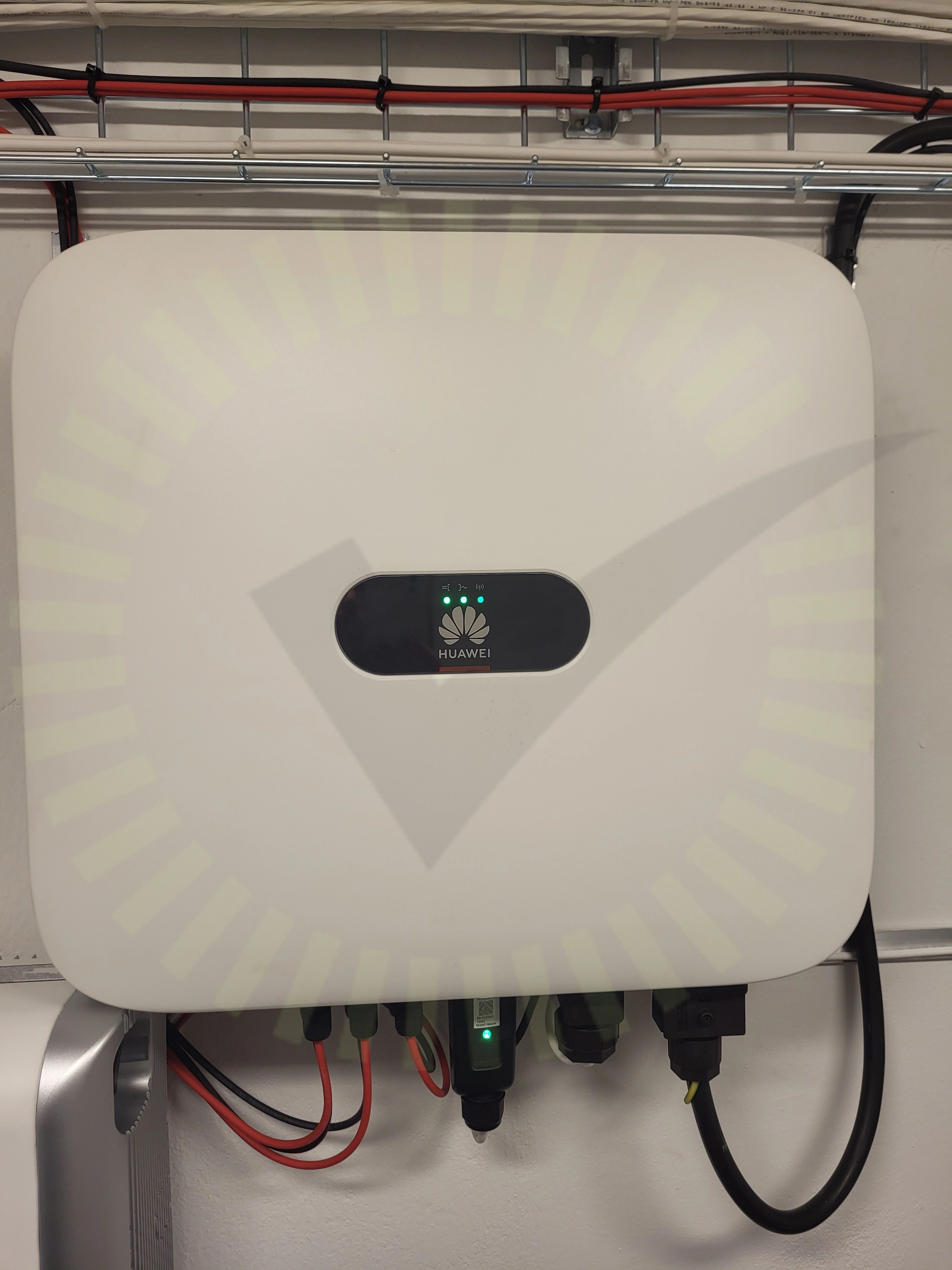

2.2 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/29

3.1 AC Anslutning

Inte godkänd

Förskruvning är ej åtdragen samt att låsskruvar ej är ispända.

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

Godkända kontrollpunkter

28/29

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVentilationVinkel
