Besiktningsrapport

7.4

Installation genom

Solsystem Sverige AB

Datum

19 maj 2023

Ort

Eldsberga , Hallands län

Skenskarvar

Råspontsinfästning

Jordning av chassi

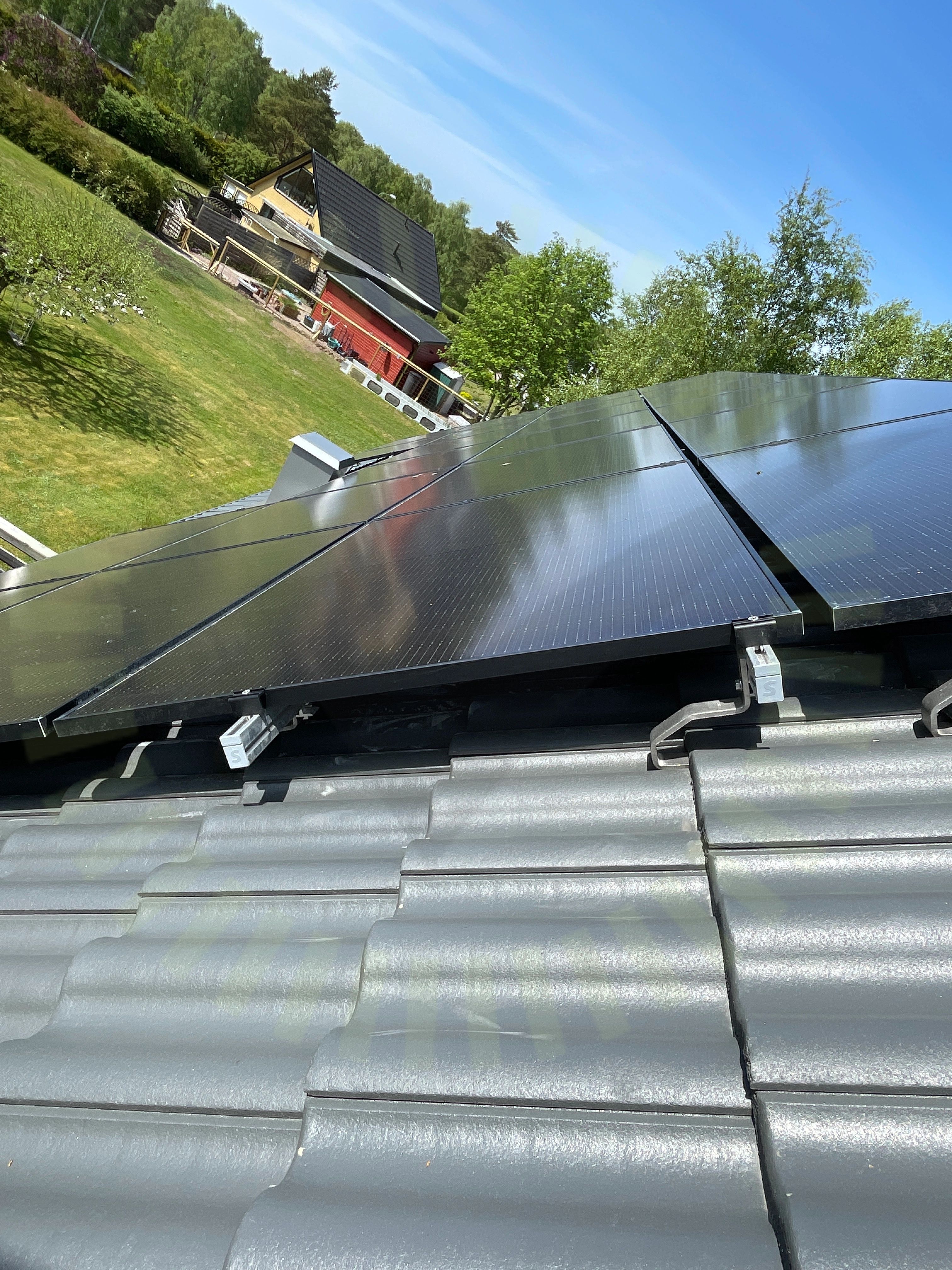

+ 18

79% godkända21% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSAJ: R5 3-20K-T2

TillbehörElmaterial: Kapsling

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/15

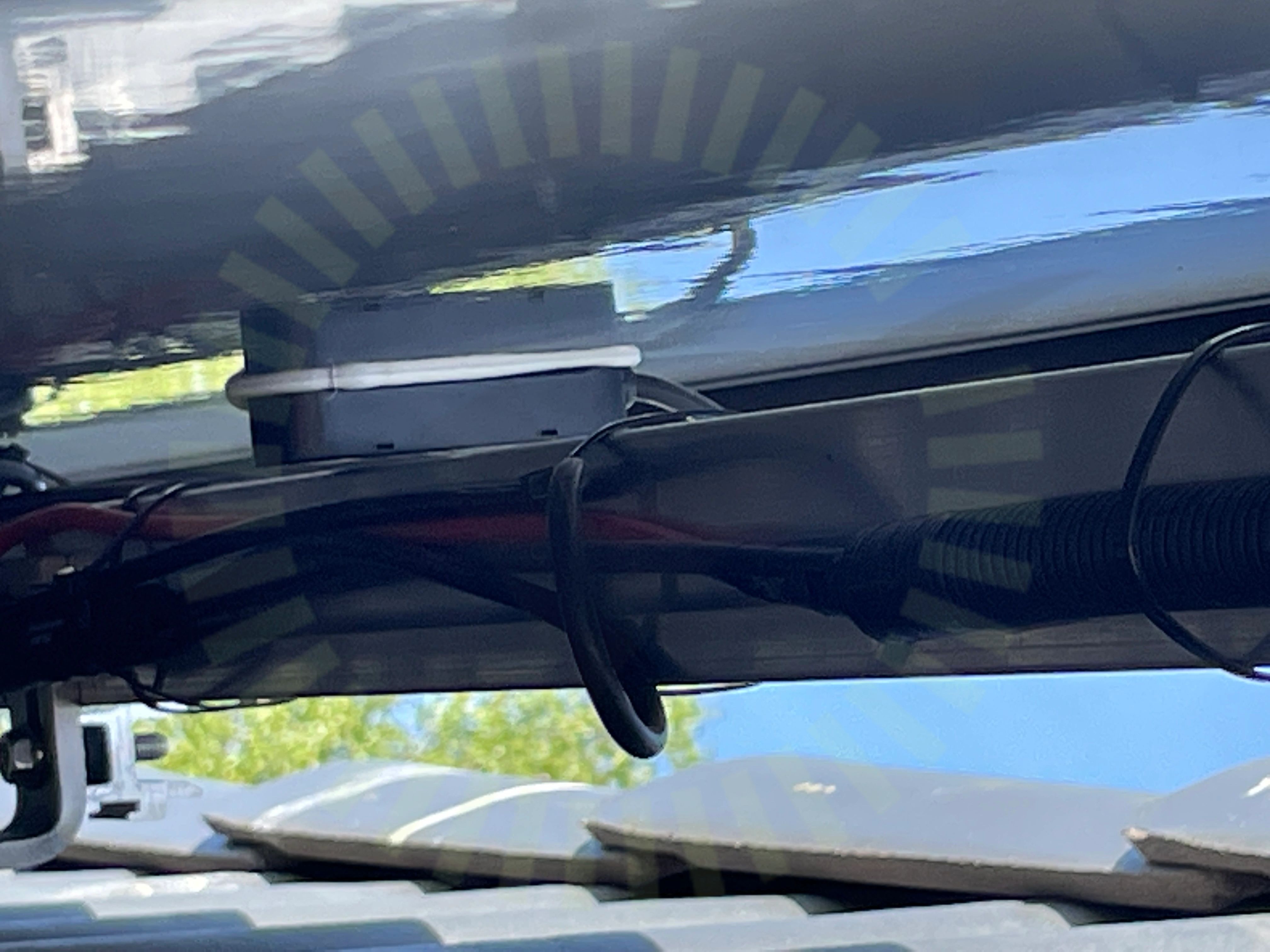

3.1 Föremål mot bakstycke

Inte godkänd

Skenan trycker mot kopplingslåda.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

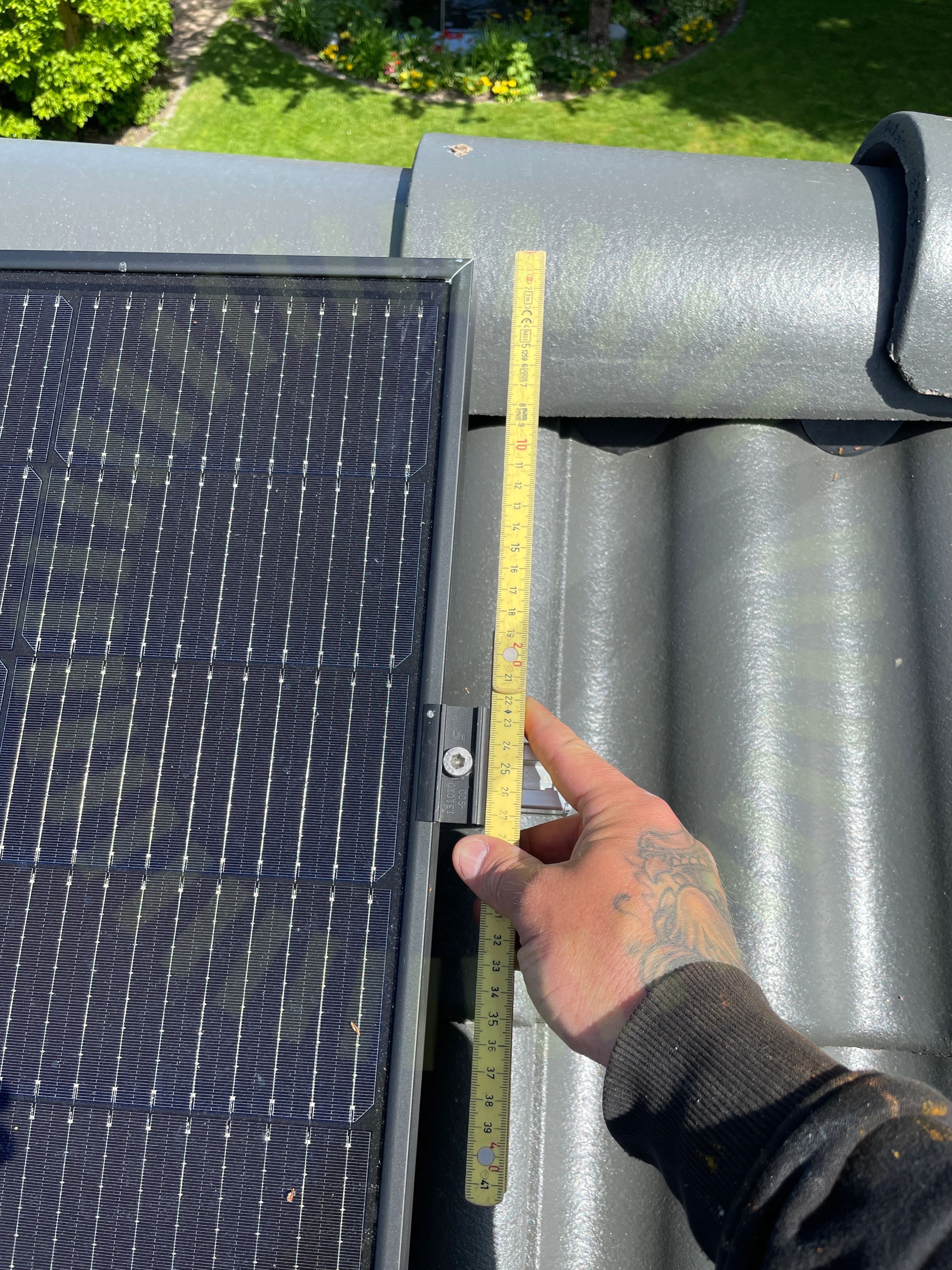

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

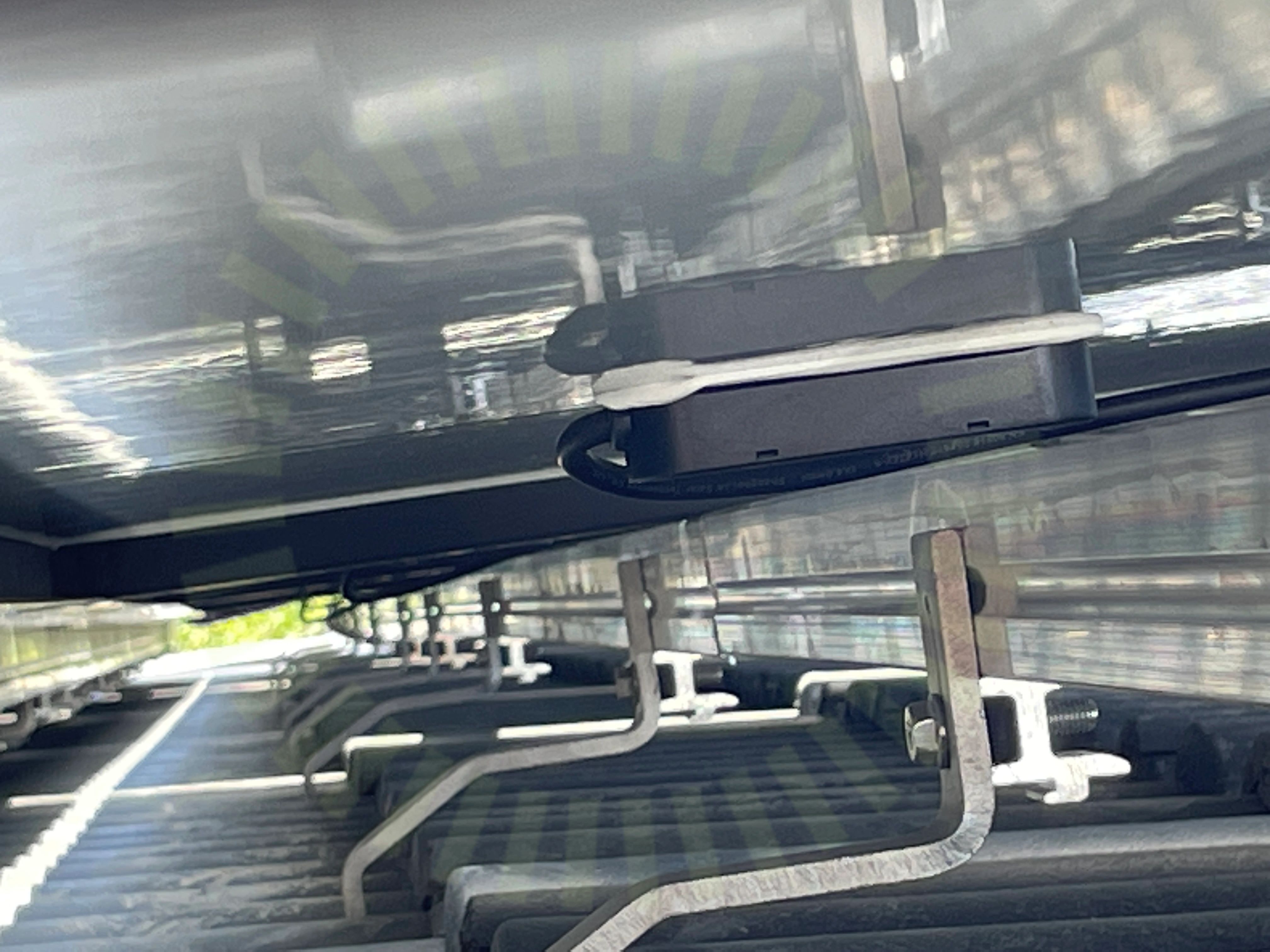

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

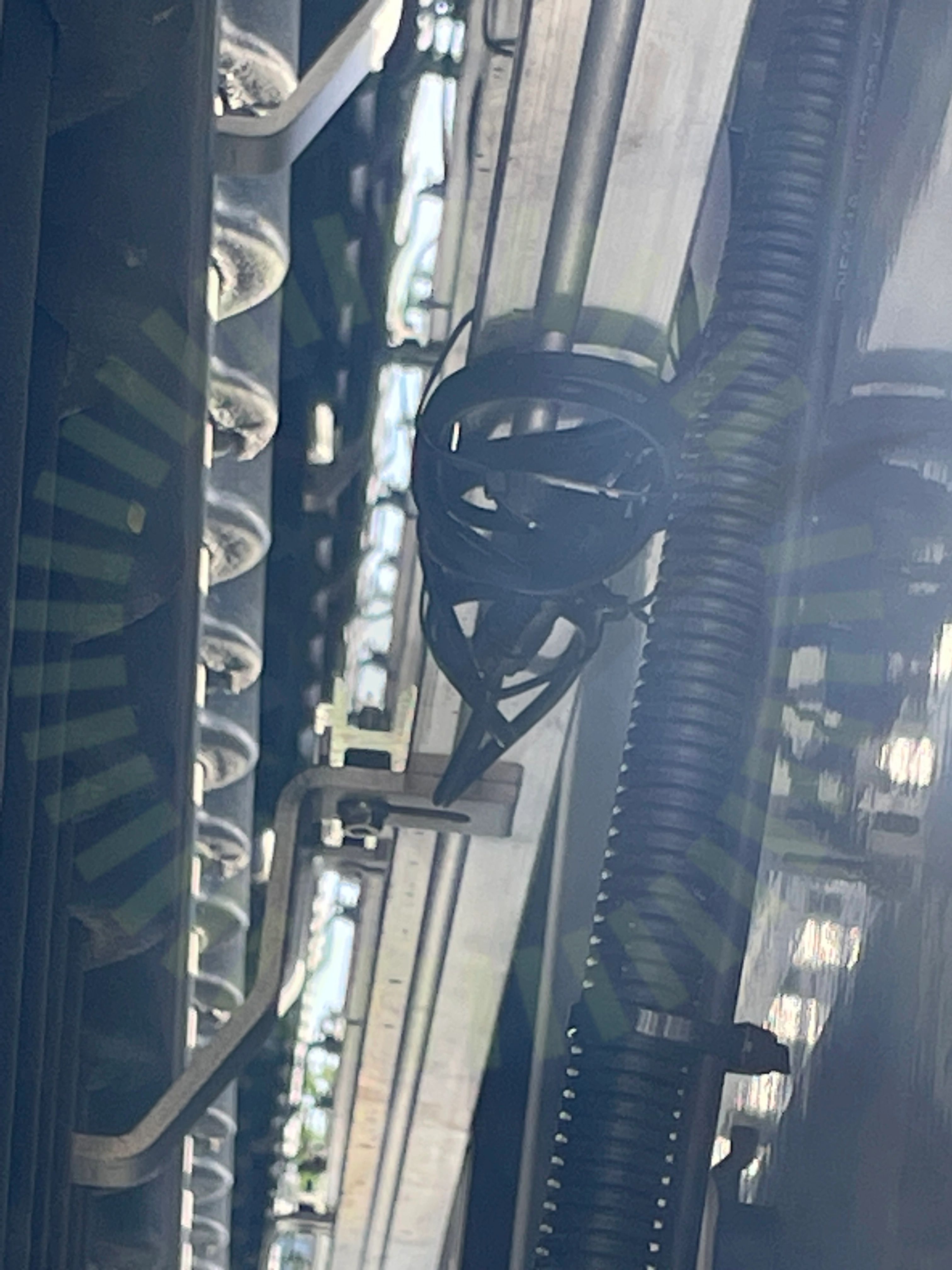

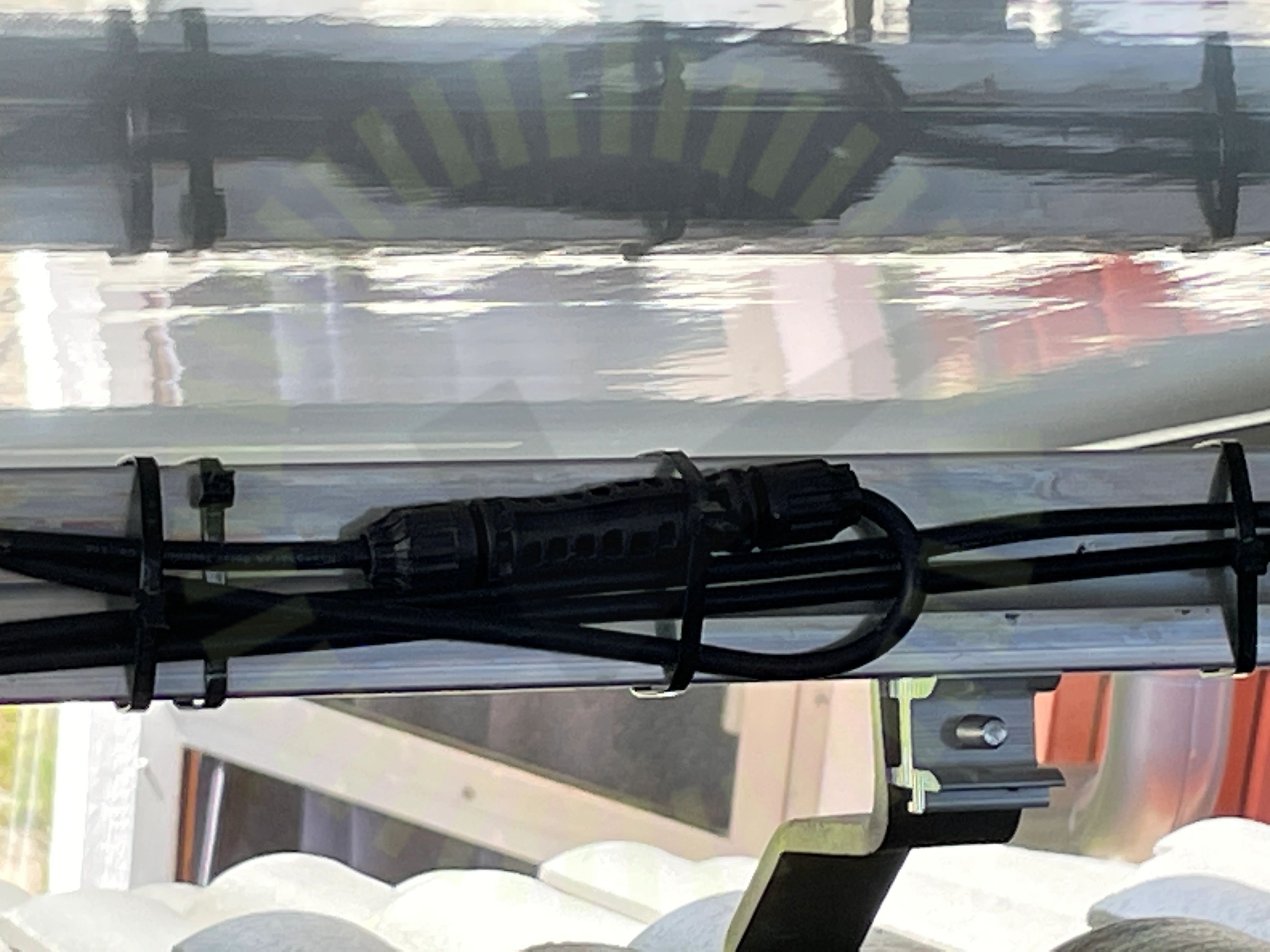

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

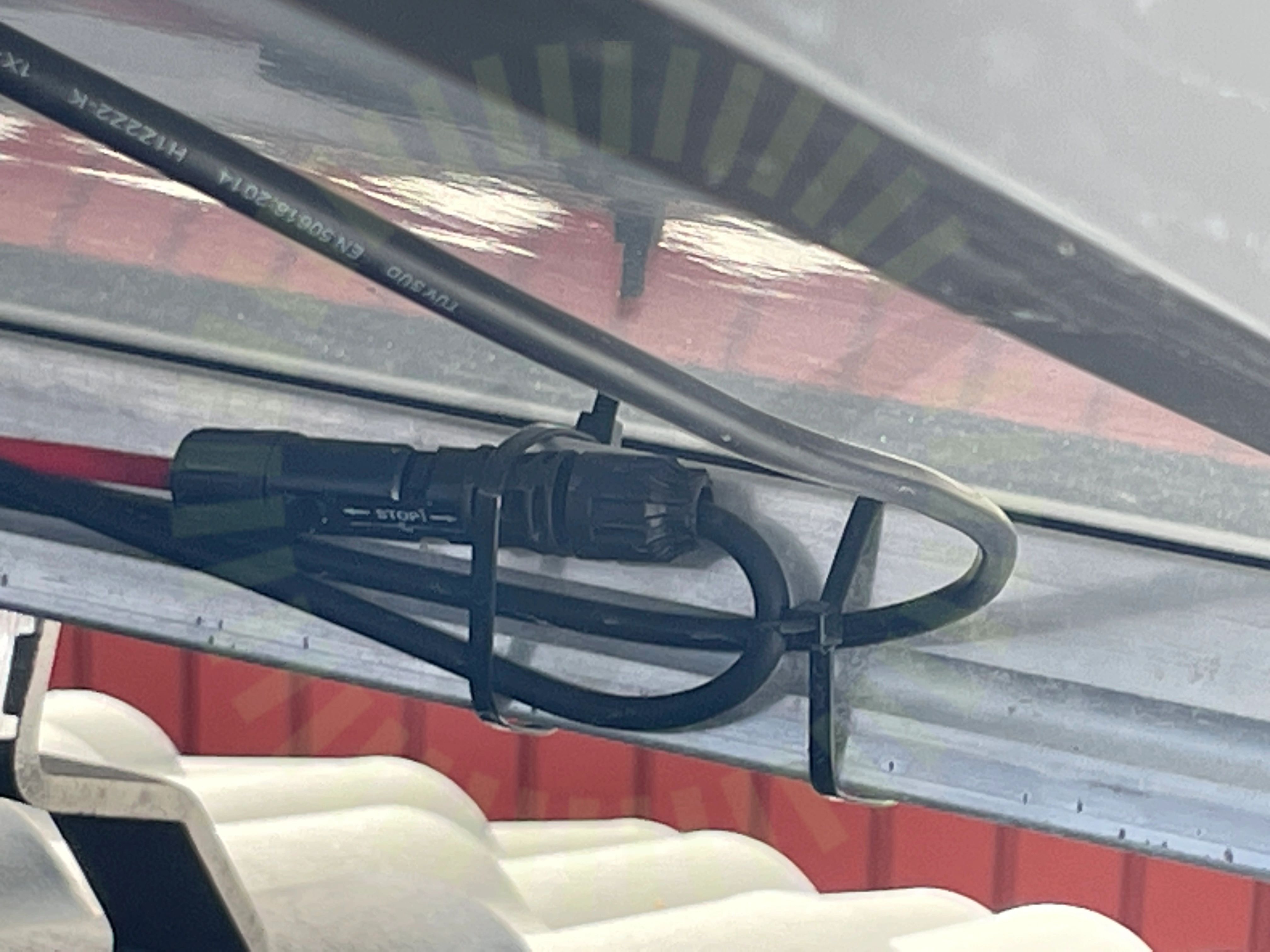

3.5 Stress på kontakter

Inte godkänd

Kontakter får ej fästas med buntband över kontaktkroppen.

Godkända kontrollpunkter

9/15

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

6/25

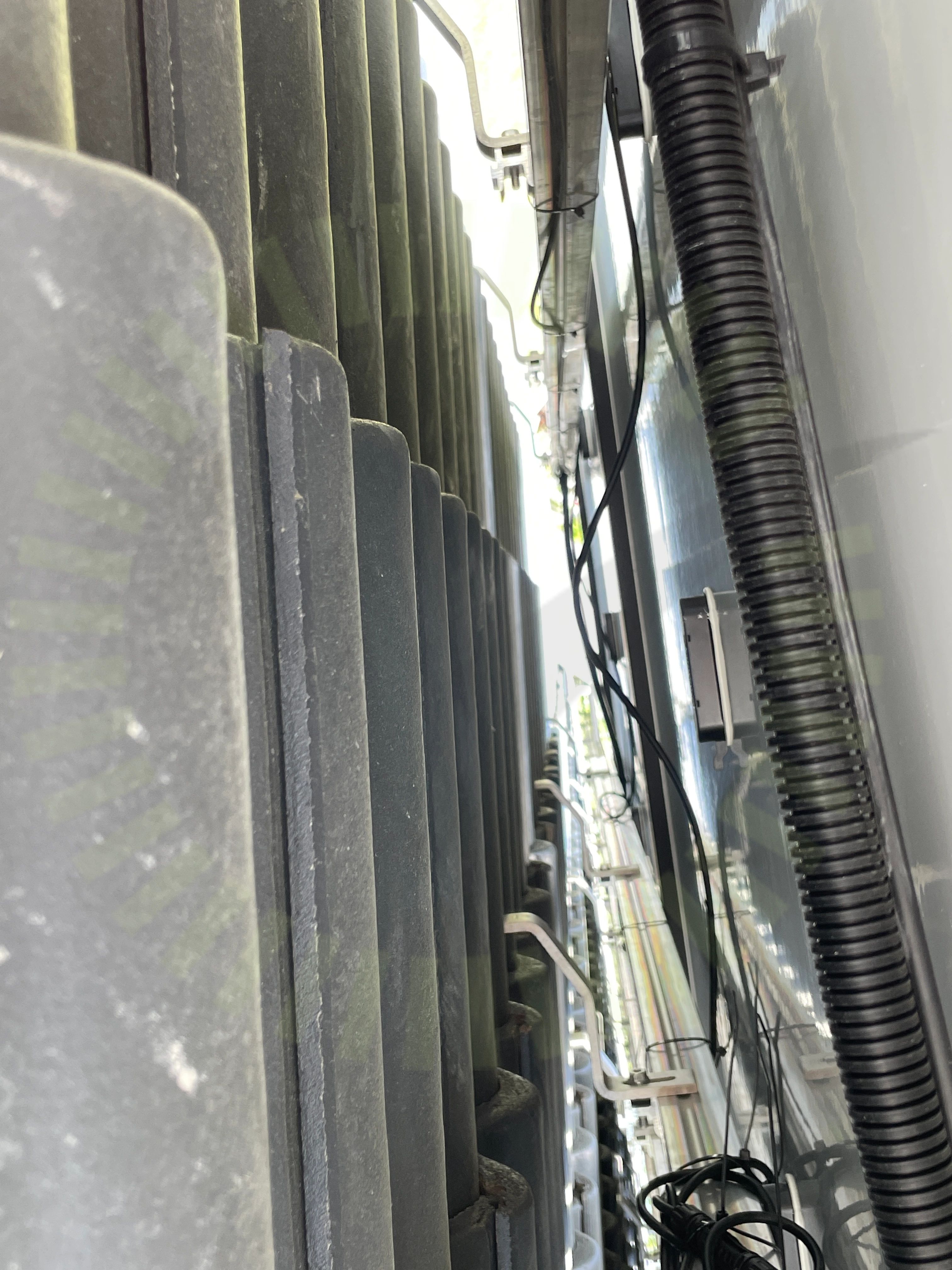

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

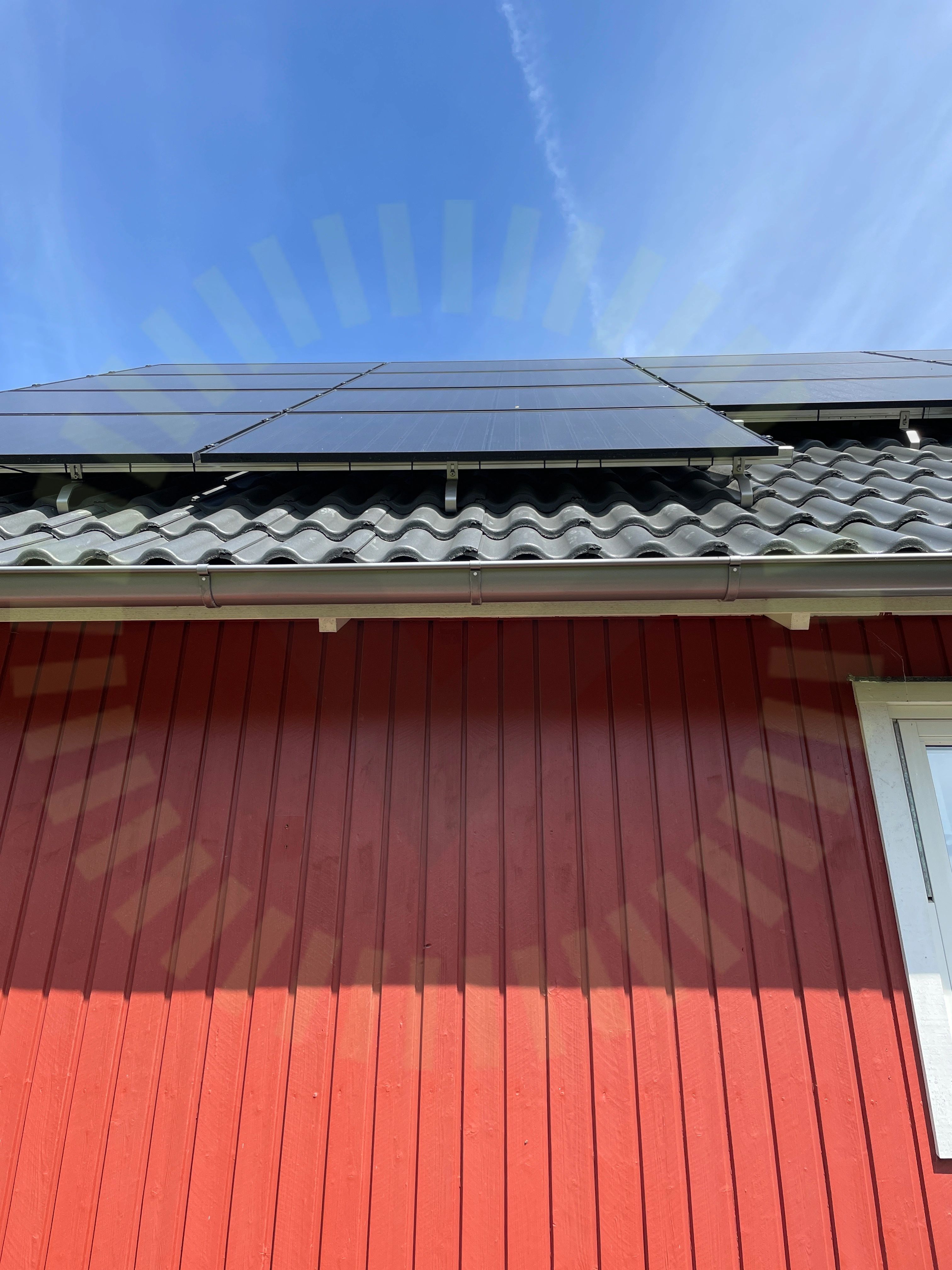

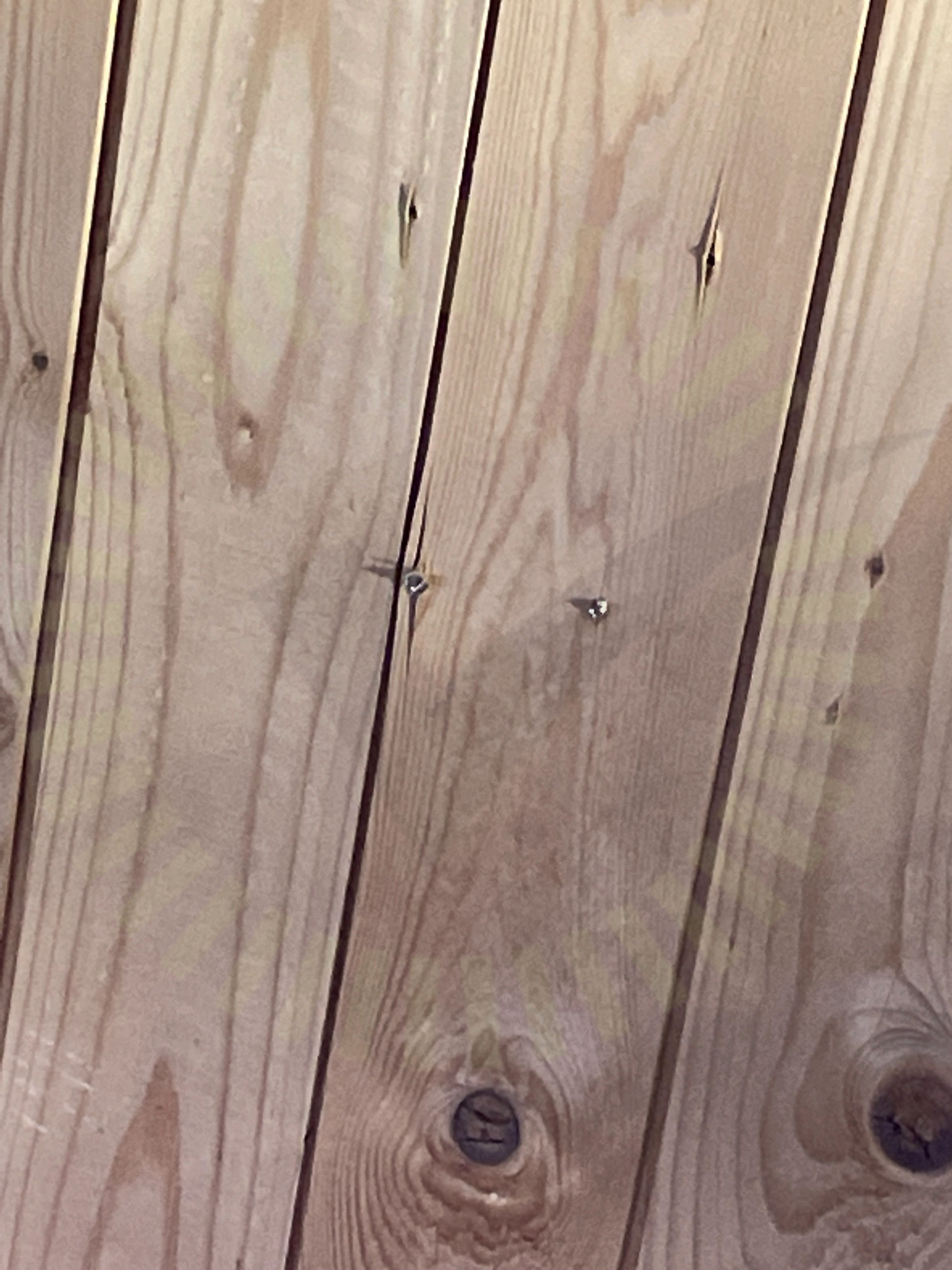

4.2 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

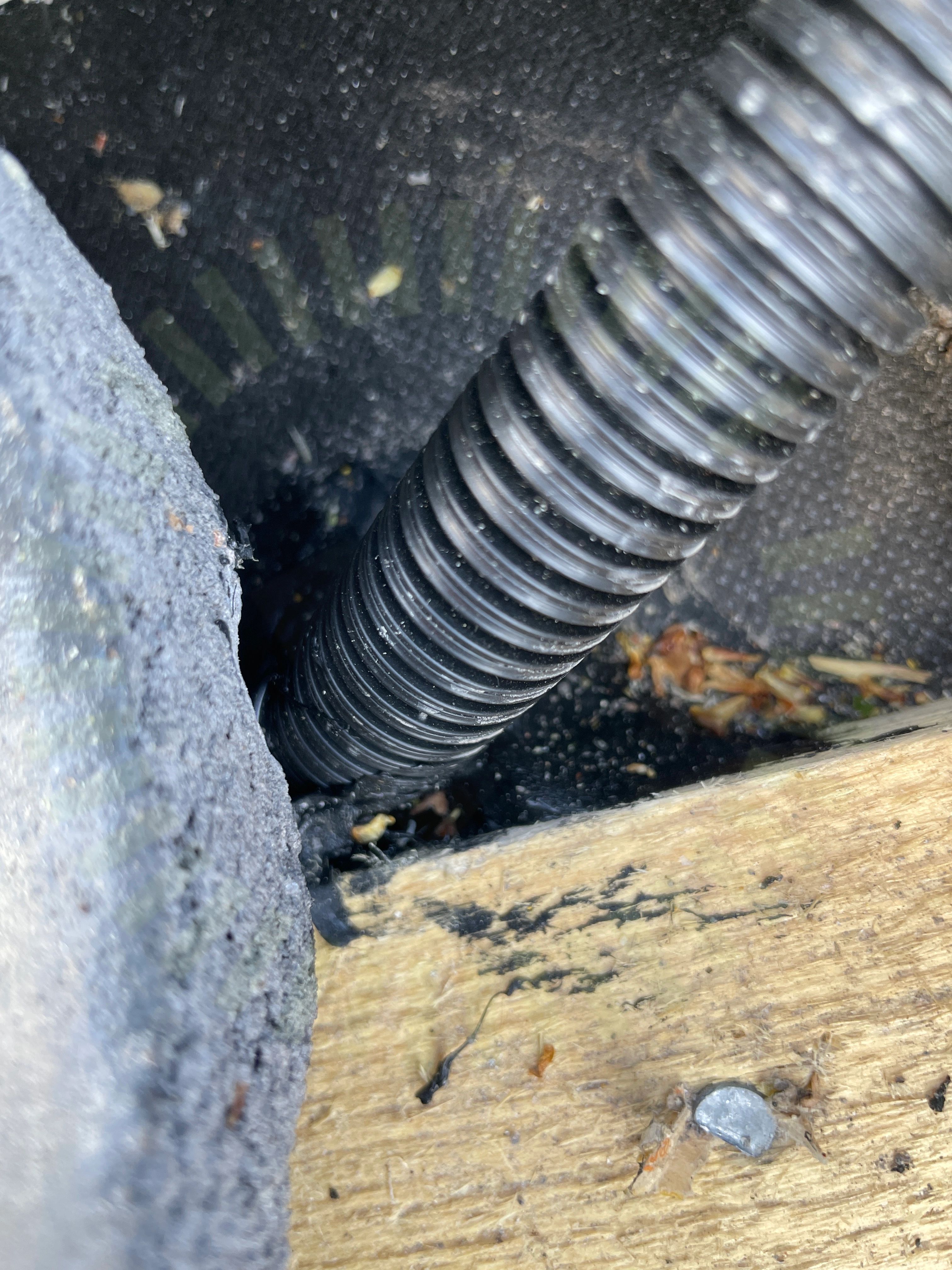

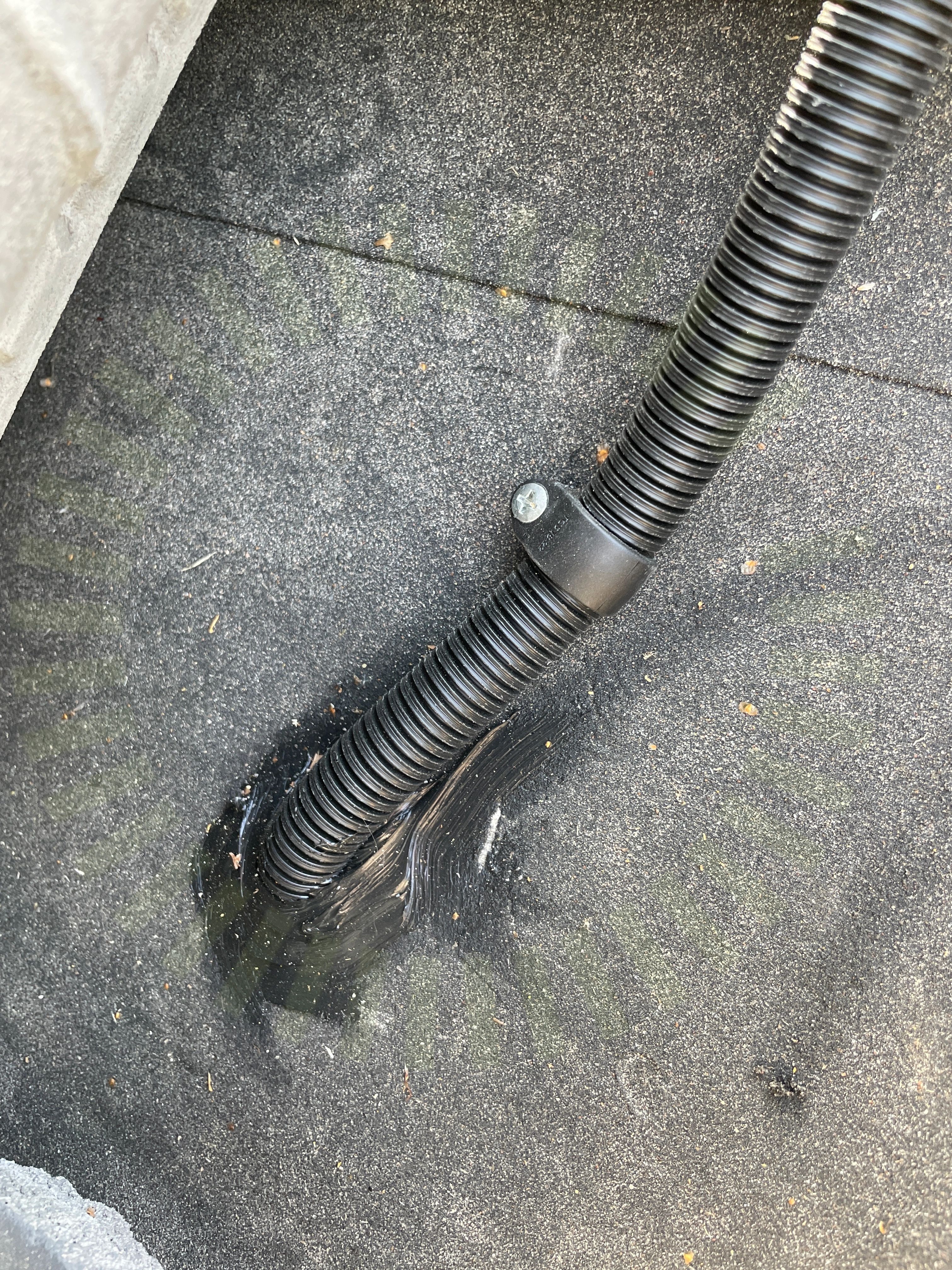

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

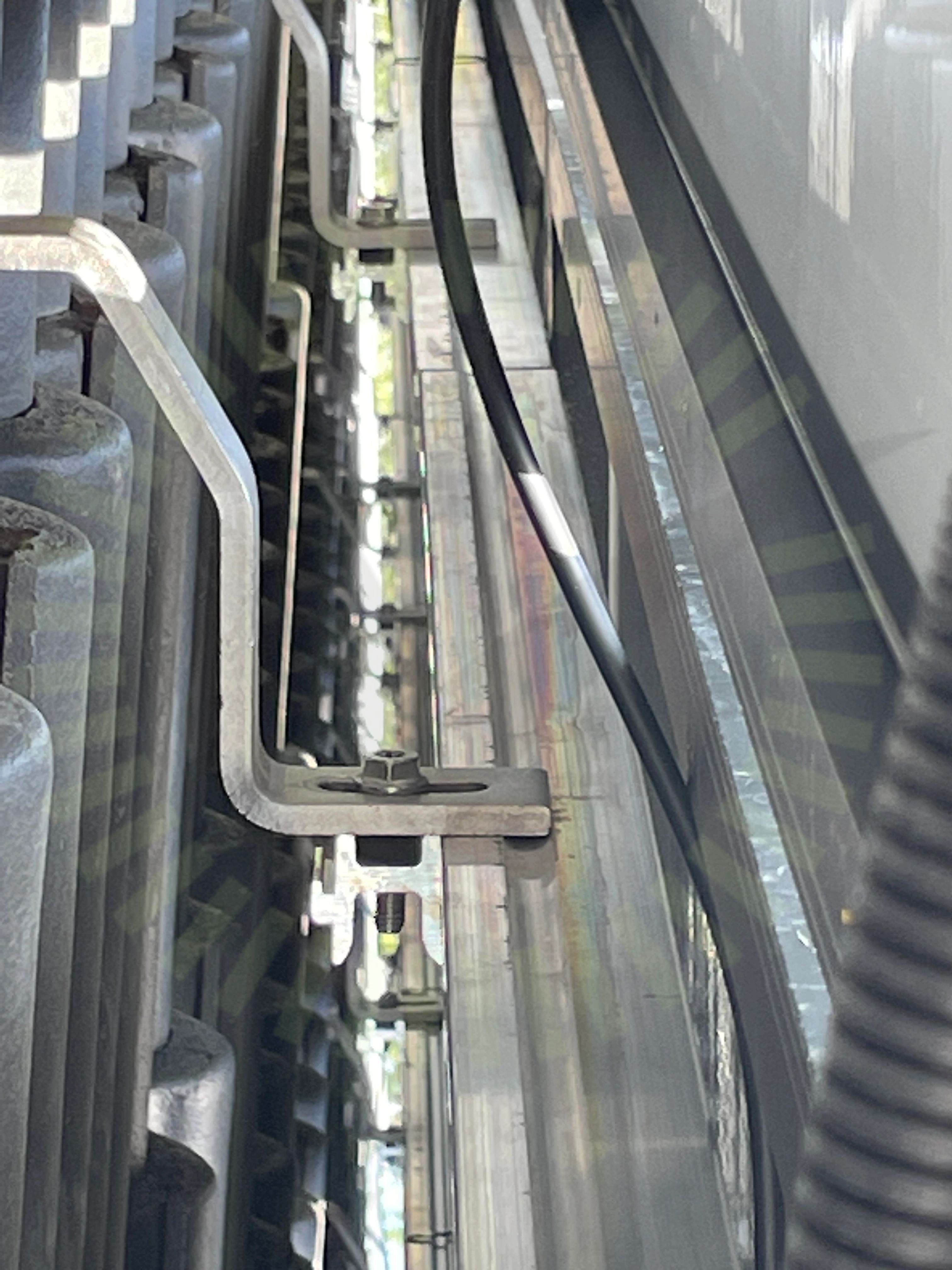

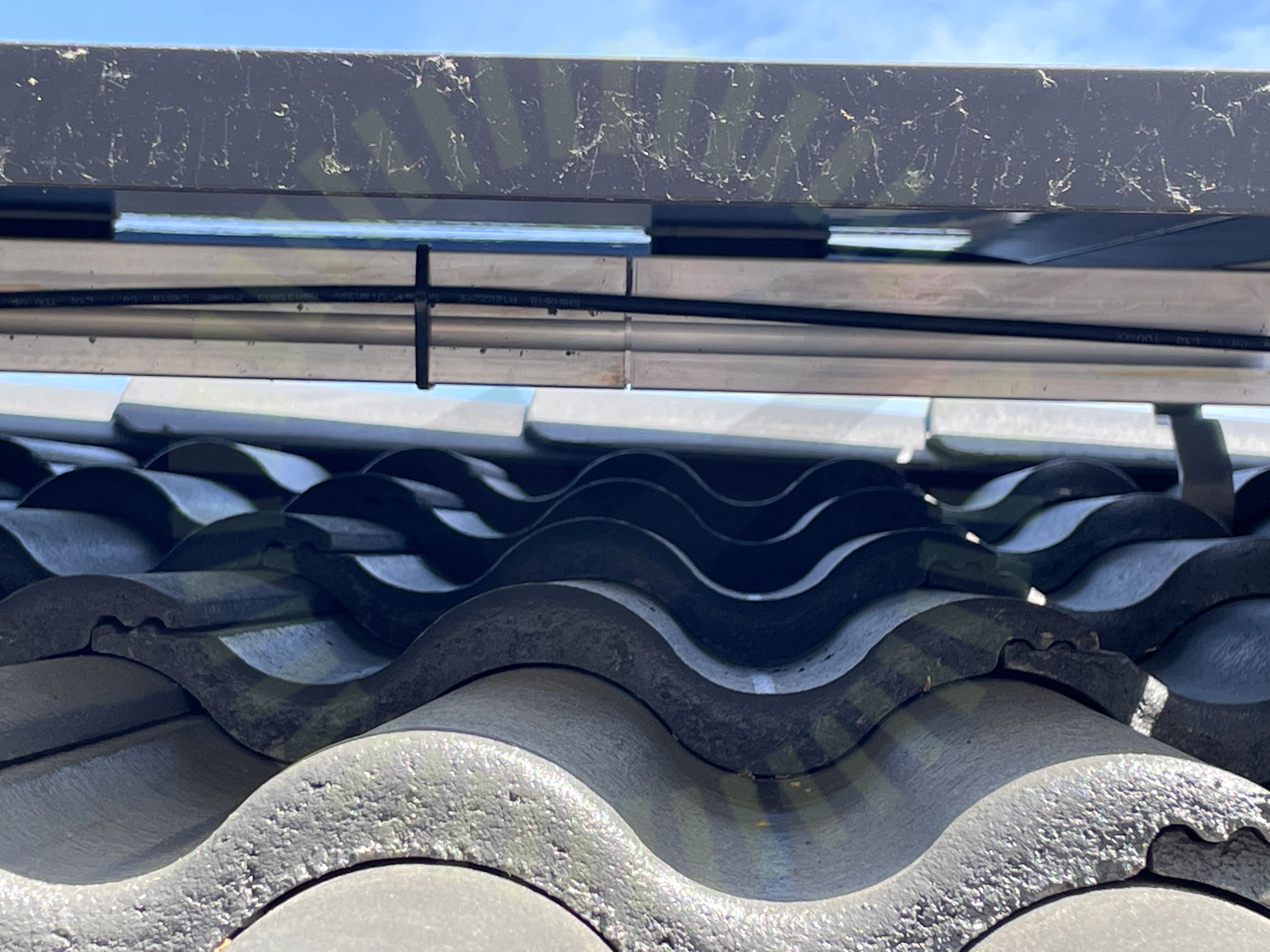

4.4 Skenskarvar

Inte godkänd

Skenskarv är inte korrekt utförd.

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer ej överens med verkligheten. Lastberäkning säger att där ska vara 6 rader med 4 paneler i varje rad. I verklighet är det 4 rader med 4 paneler och 2 rader med 3 paneler

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Avstånd mellan krokar är längre än max angivet i lastberäkning. Lastberäkningens max är 1000mm, uppmätt är 1200mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takstolsinfästning

Tak 2, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/14

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

5.2 Panelkablagets böjradie

Inte godkänd

Kablage ut från kontakt har en för skarp böjradie.

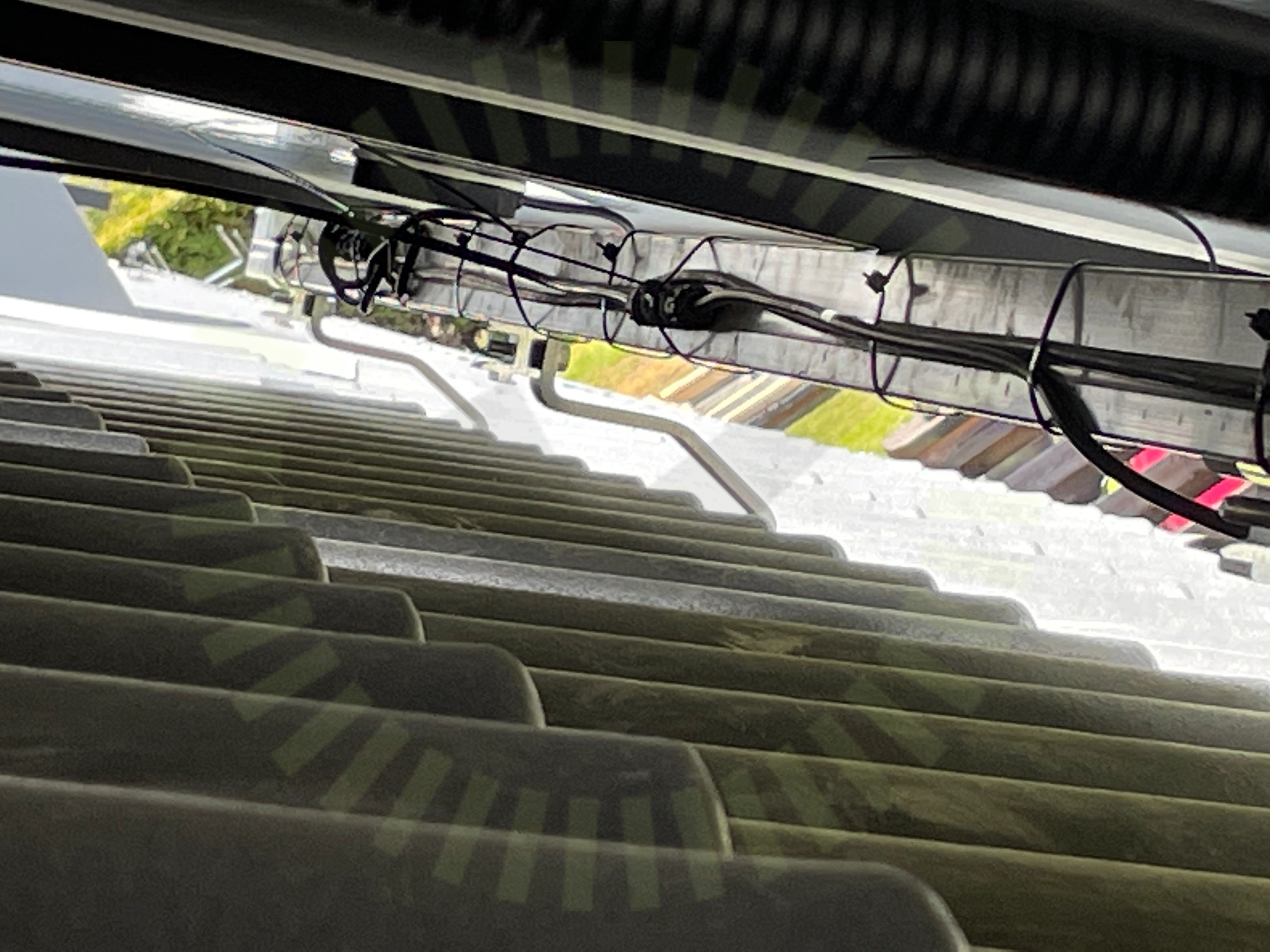

5.3 Stress på kontakter

Inte godkänd

Kontakt får inte fästas med buntband över kontaktkroppen

Godkända kontrollpunkter

11/14

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 2, Schletter: Rapid Roof Hooks

Anmärkningar

6/25

6.1 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.3 Skenornas överhäng

Inte godkänd

Lastberäkning för garagetak saknas uppmätt mått 370mm

Snö- och vindlastberäkning

6.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

6.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas för garagetak.

Tillverkarens montageanvisningar

6.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas för garage, högst uppmätt mått mellan krokar 1350mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takstolsinfästning

Varselmärkning

Anmärkningar

1/5

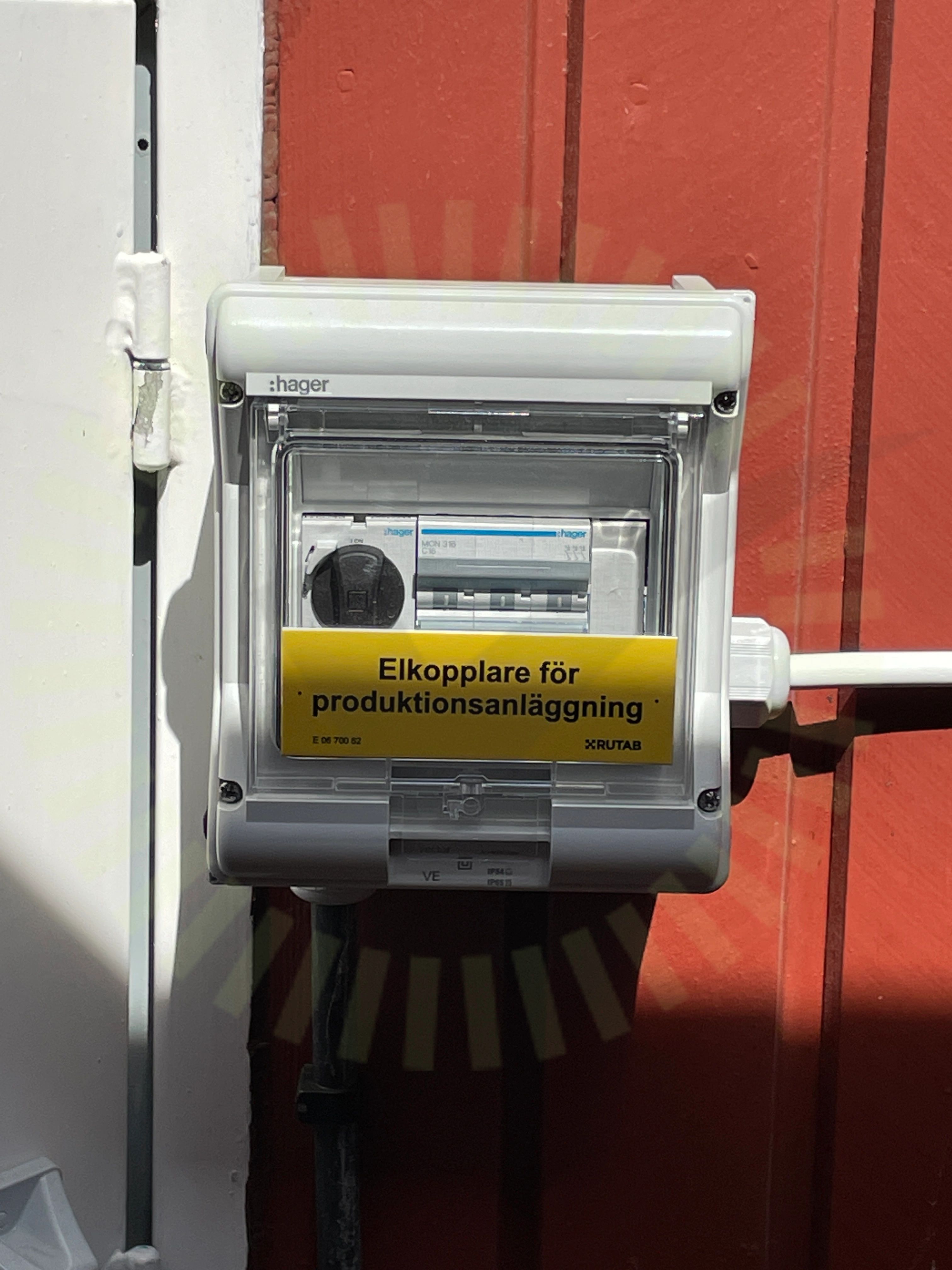

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling där växelriktare är ansluten

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

6/35

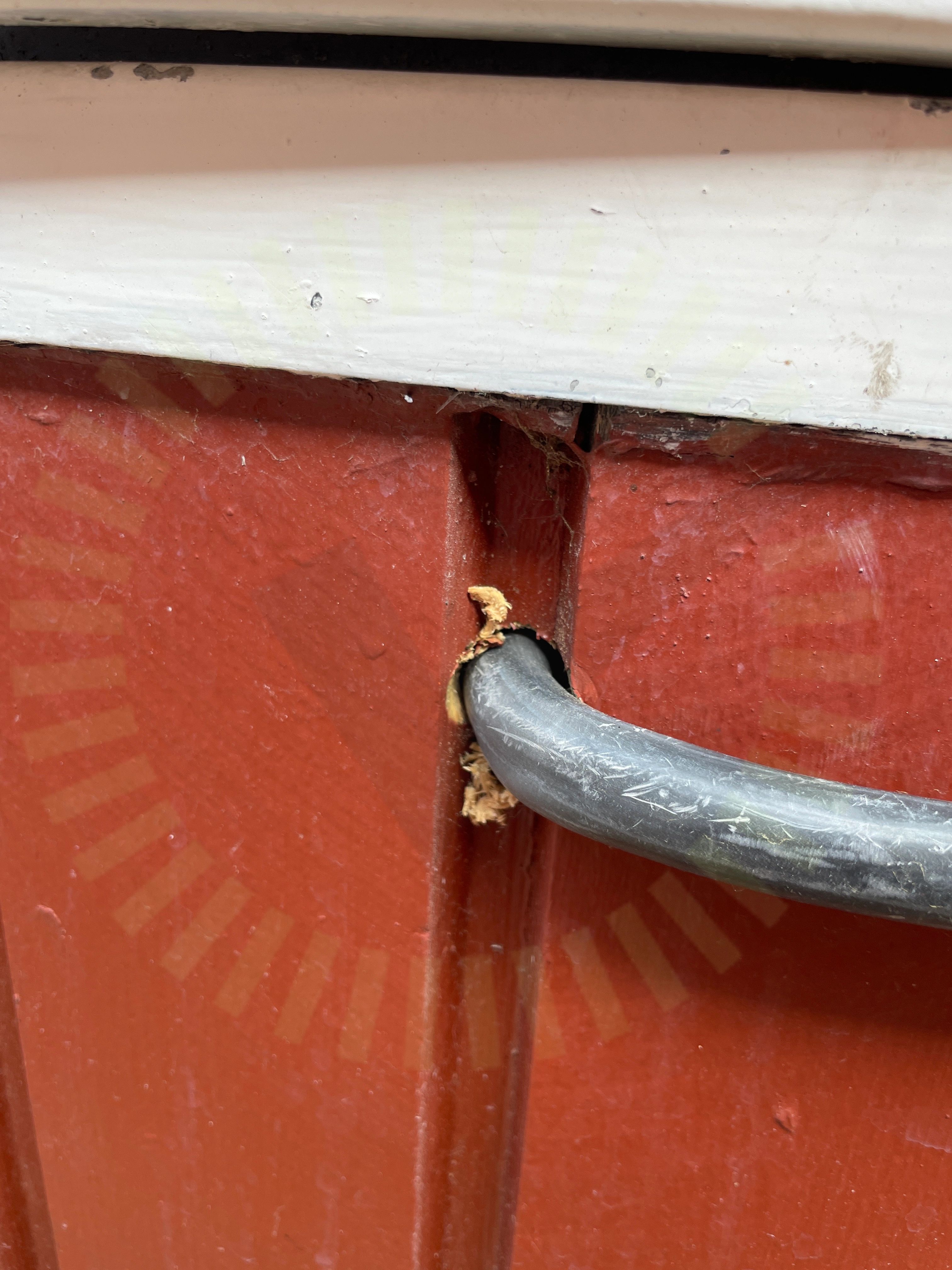

8.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp.

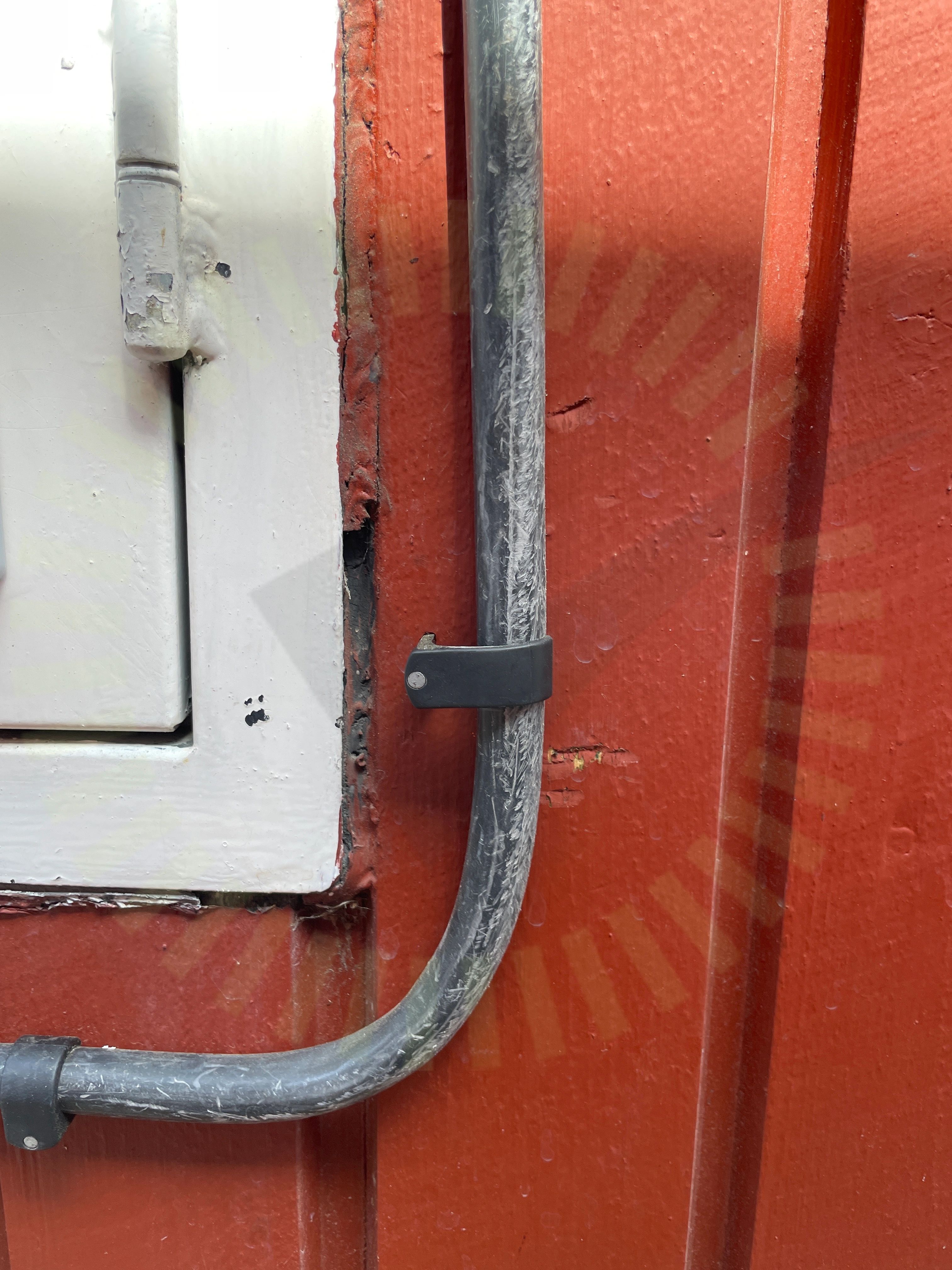

8.2 AC Kablage förläggning

Inte godkänd

Uppfästning av kablage bristfällig

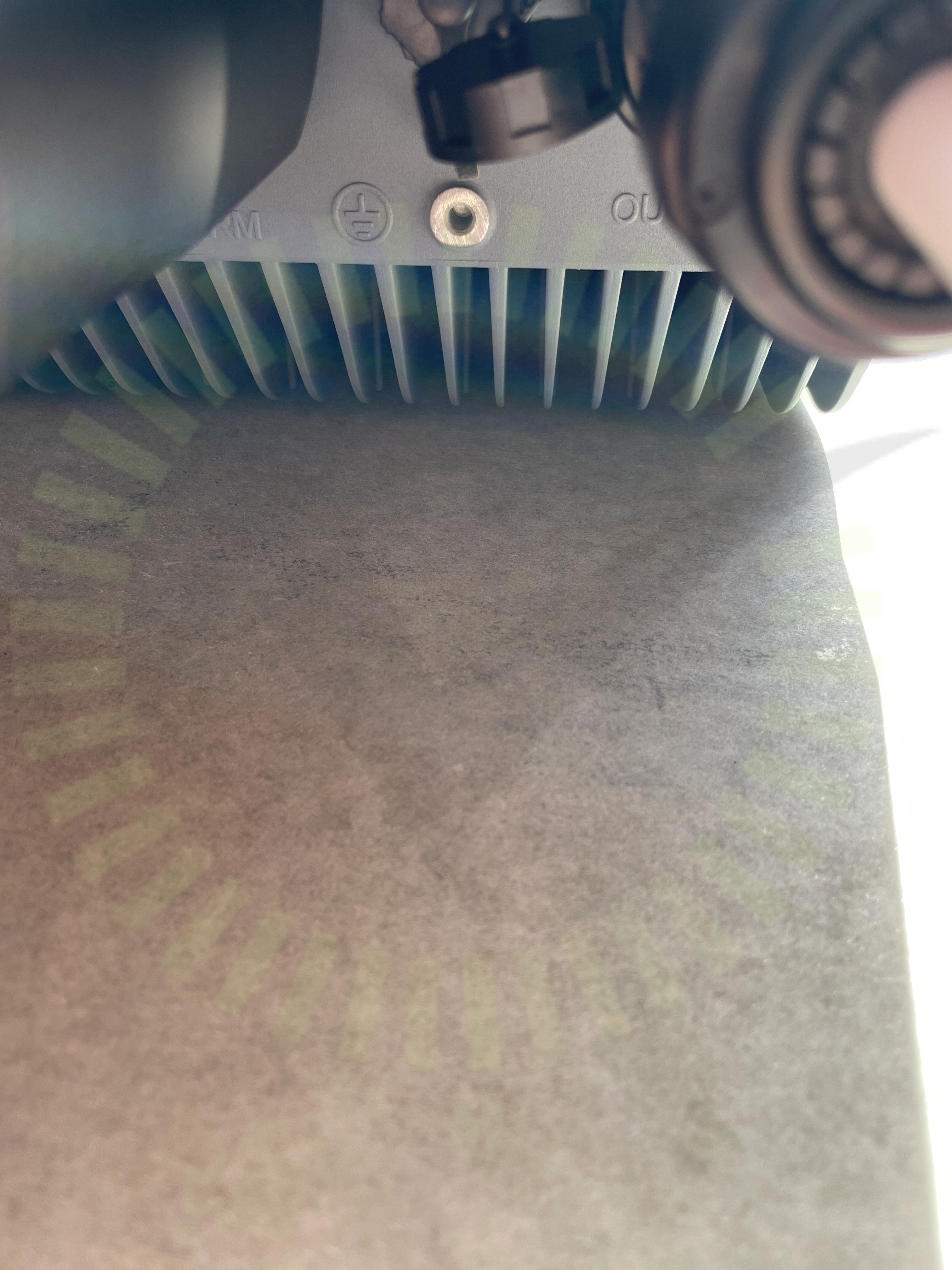

8.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual SAJ Solar Inverter, Sida 32

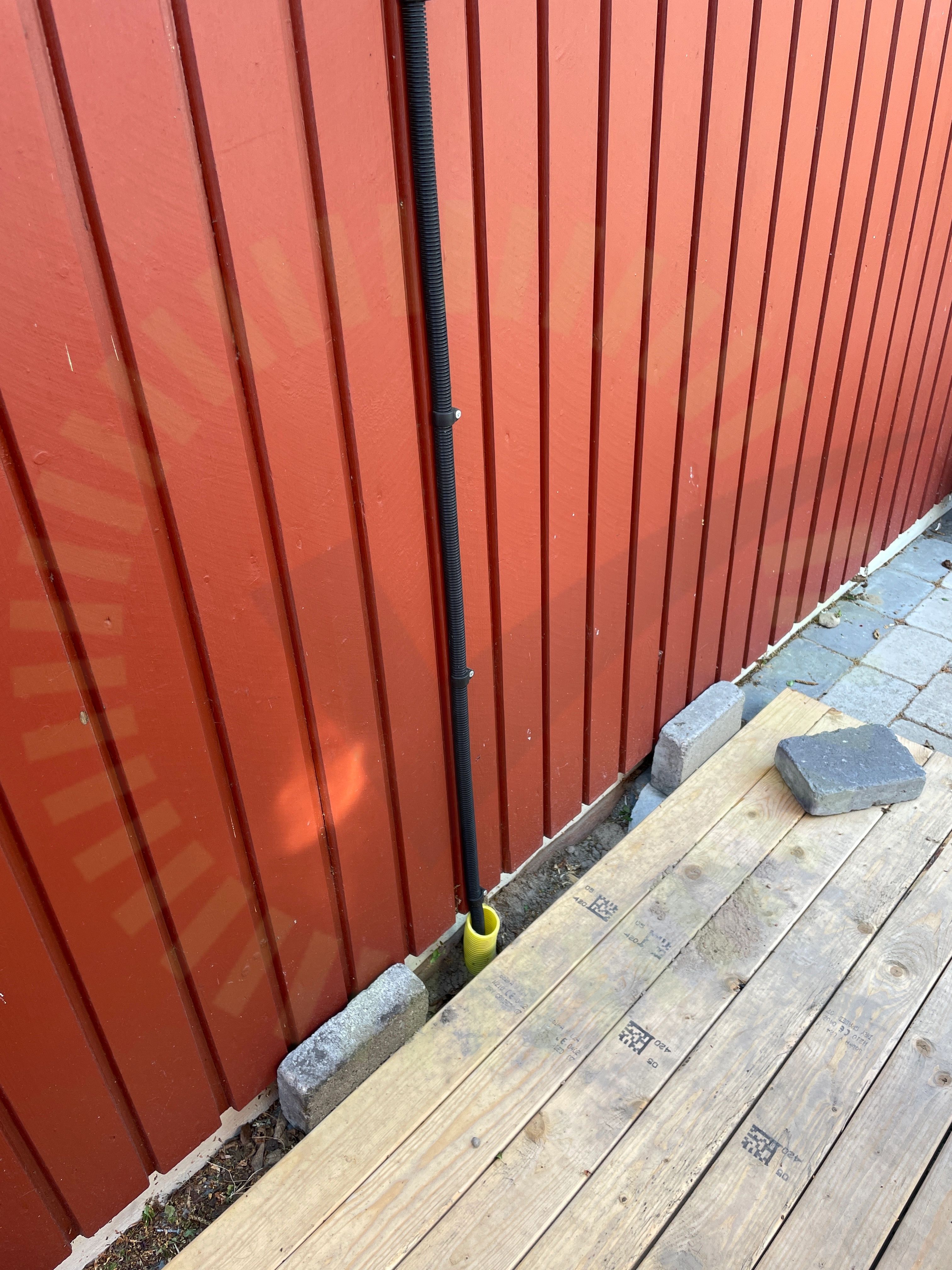

8.4 Markrör

Rekommendation

Markrör bör tätas.

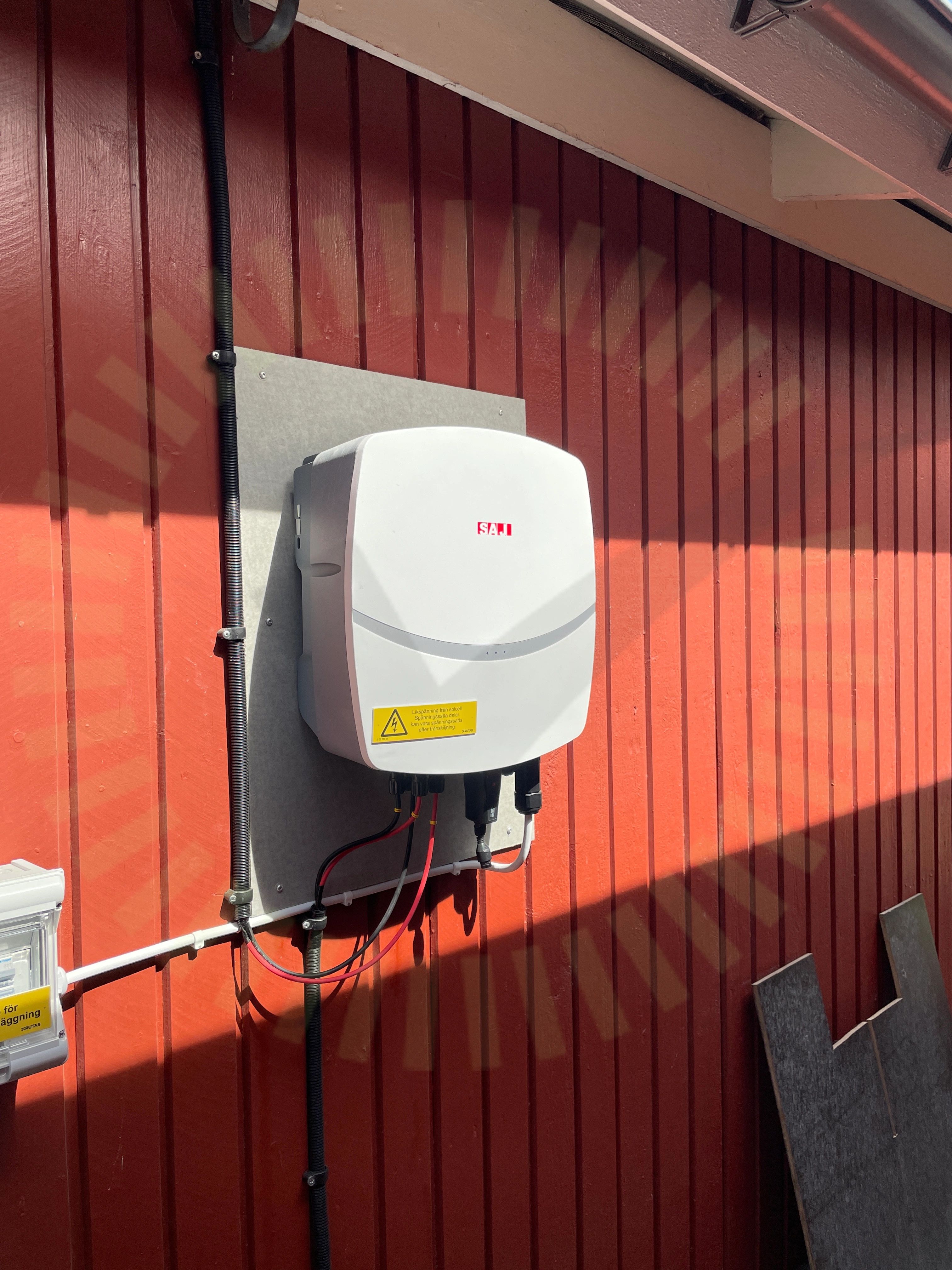

8.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

User Manual SAJ Solar Inverter, Sida 21

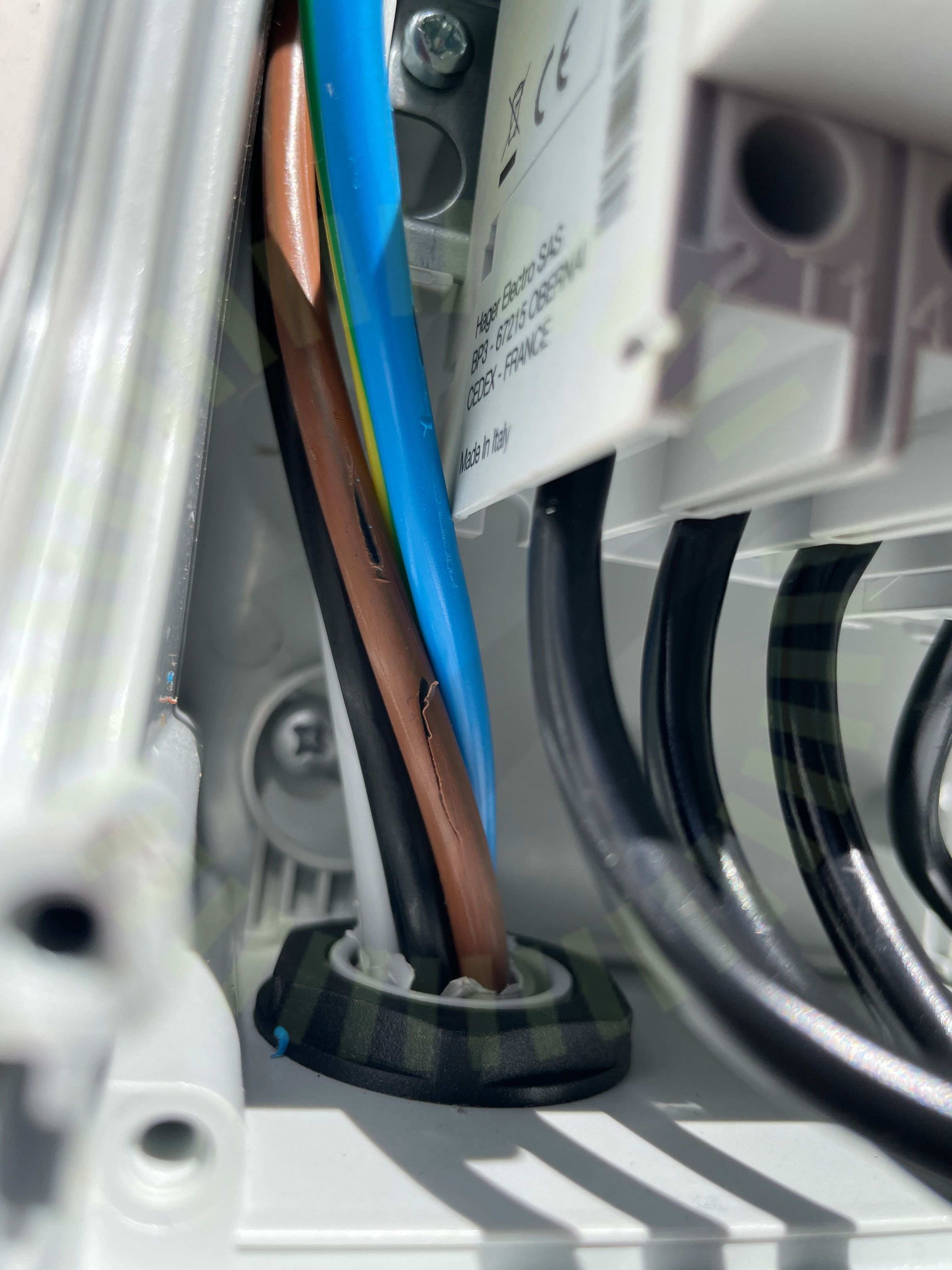

8.6 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

27/35

AC Anslutning VäxelriktareAC kablage skarp kantAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35

DC Max StrömSträngdesign
