Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Skandica Solar

Datum

28 september 2023

Ort

Torslanda, Västra Götalands län
Fastsäkring av produkt
Jordning av chassi
Klämmornas placering
83% godkända17% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSunGrow: SG5-12RT
VäxelriktareSunGrow: SG2.0-3.0RS-S
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

6/22

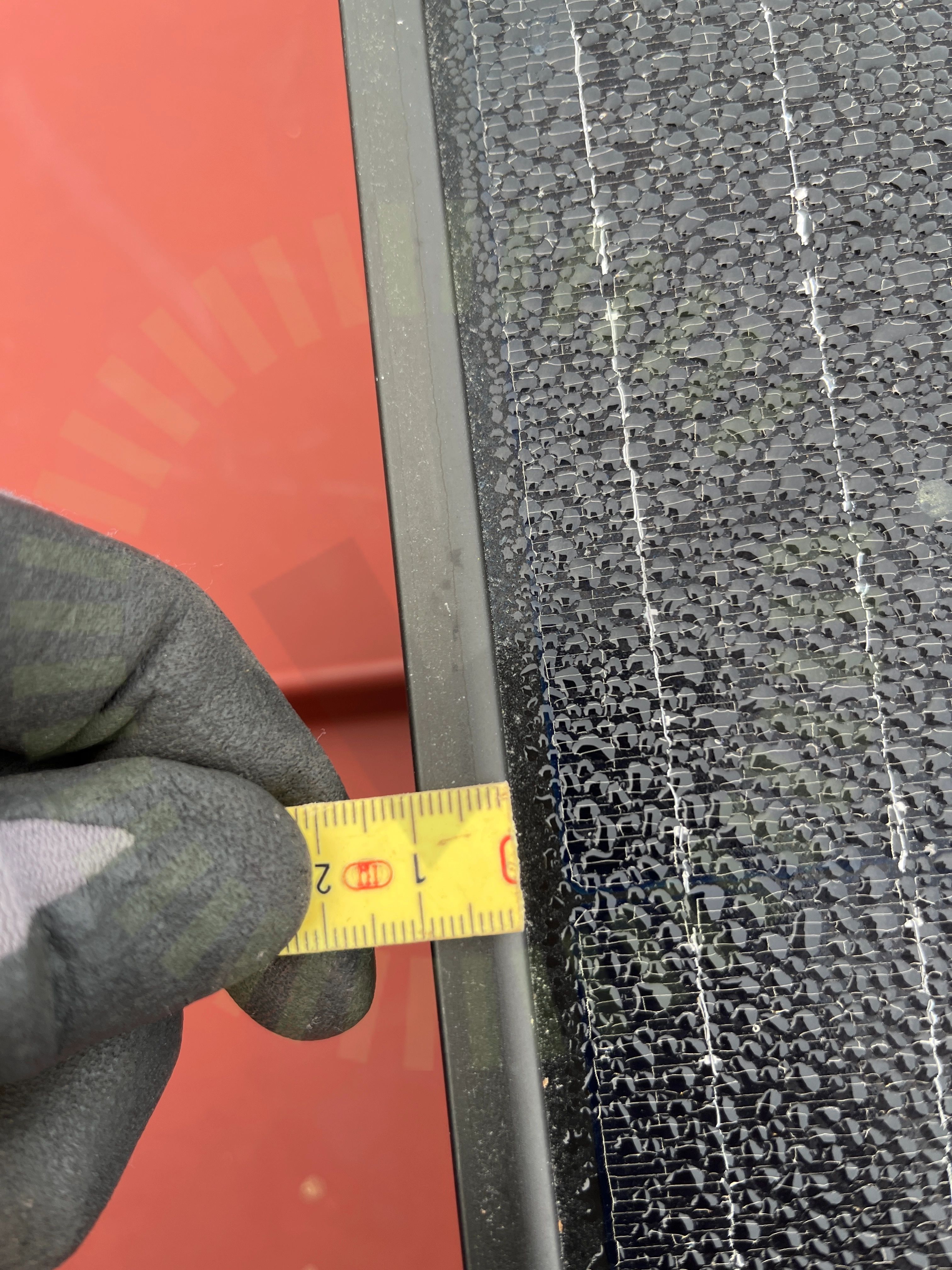

Klämmornas överlappning

2.1 Klämmornas överlappning

Inte godkänd

Klämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Nordmount: produktblad-NM Hyper Mid/End Clamp

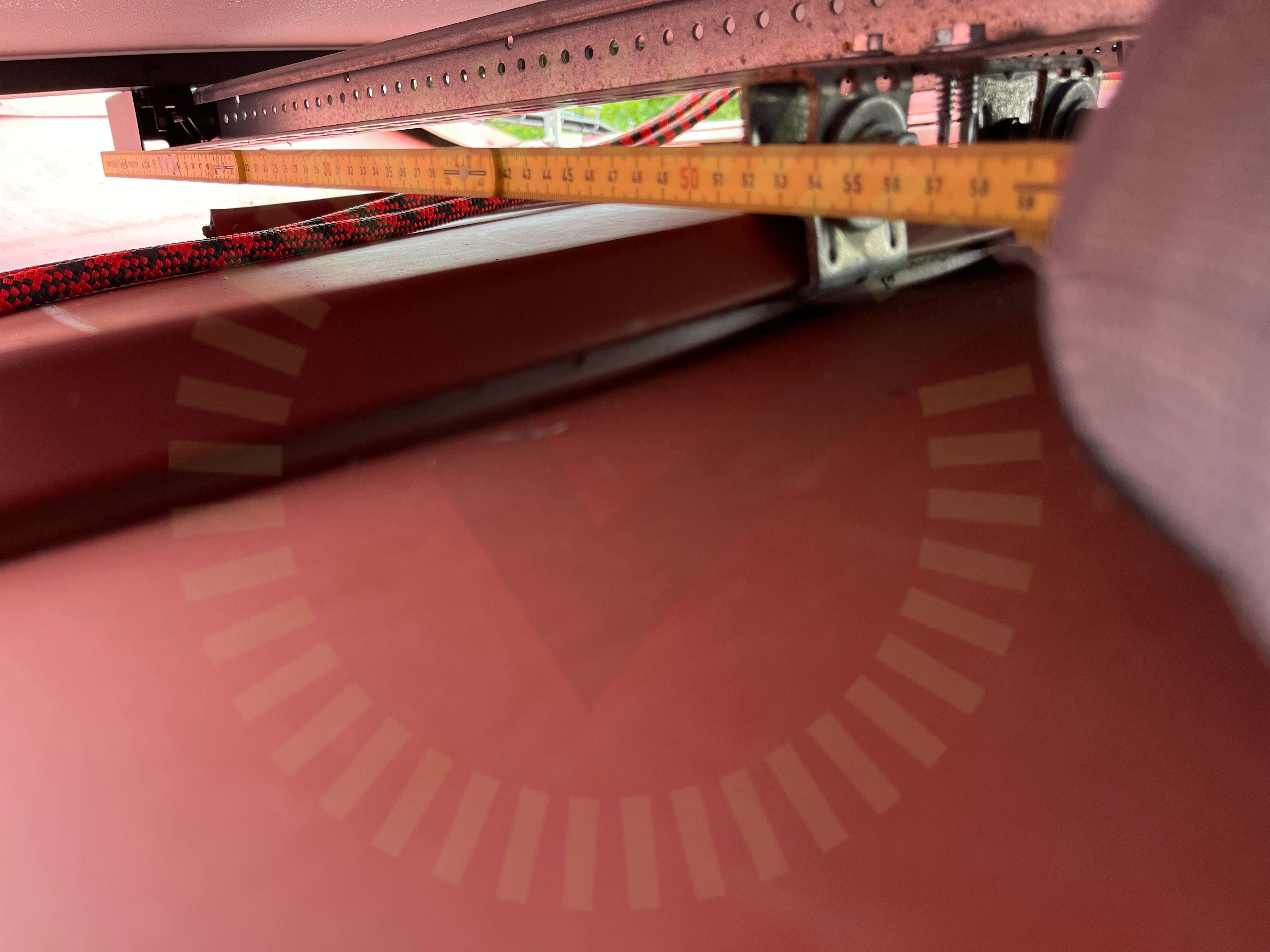

2.2 CC mått Infästning

Inte godkänd

Korrekt underlag att kontrollera avstånd mot är inte tillgängligt. Uppmätt ca 100cm.

Snö- och vindlastberäkning
Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenornas överhäng

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning
Skenskarvar

2.5 Skenskarvar

Inte godkänd

Plåtskruvar sitter inte jämt fördelat mellan de två skenor som skarvas.

Nordmount: Monteringsanvisning Fals/klickfals, Sida 2
Snö- och Vindlastberäkning

2.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten då den anvisar skenor parallellt med falsar på landskapsplacerade paneler.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/22
Klämmans placering i skenaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningTakgenomföringVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

5/17
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

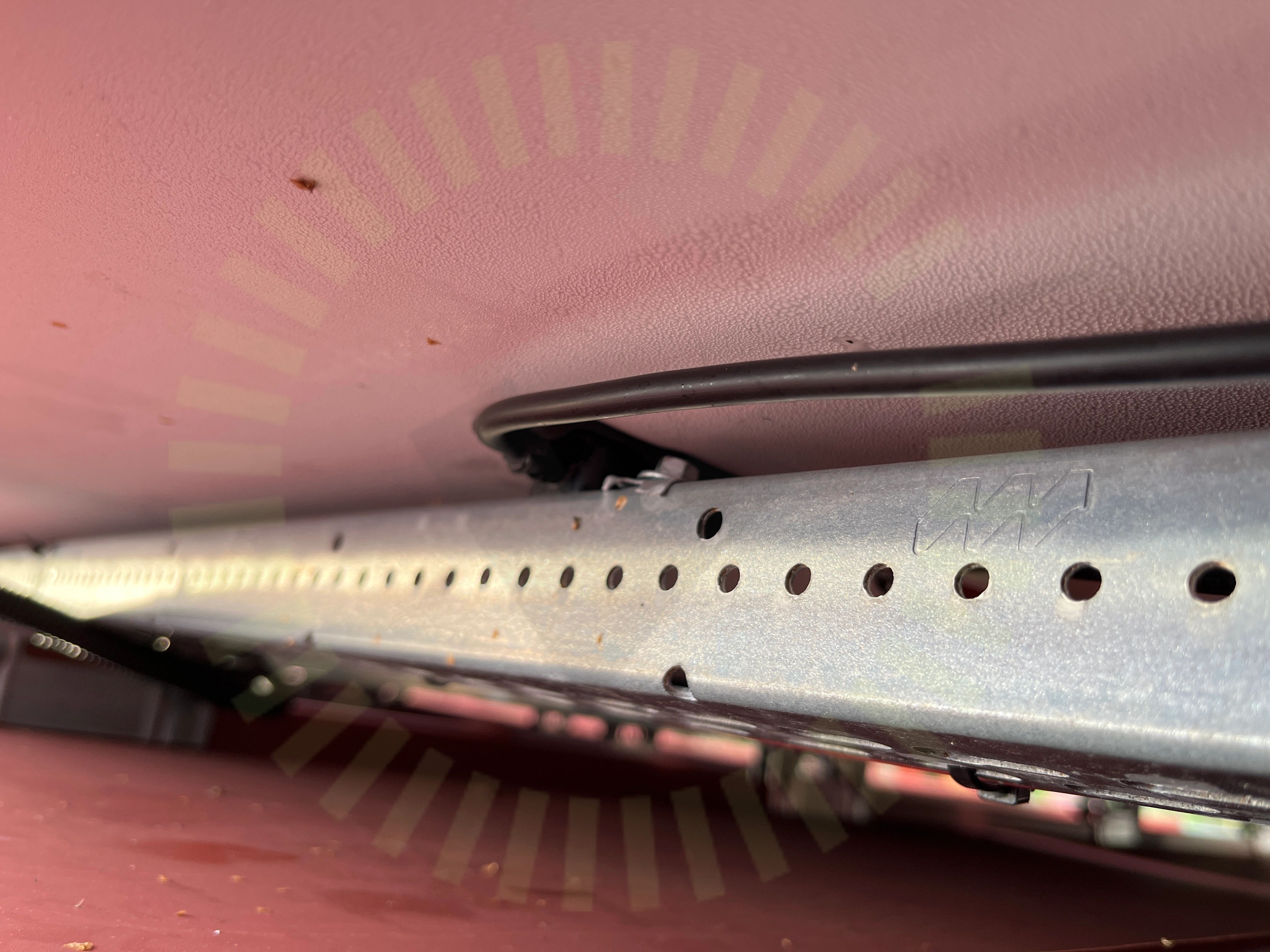

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

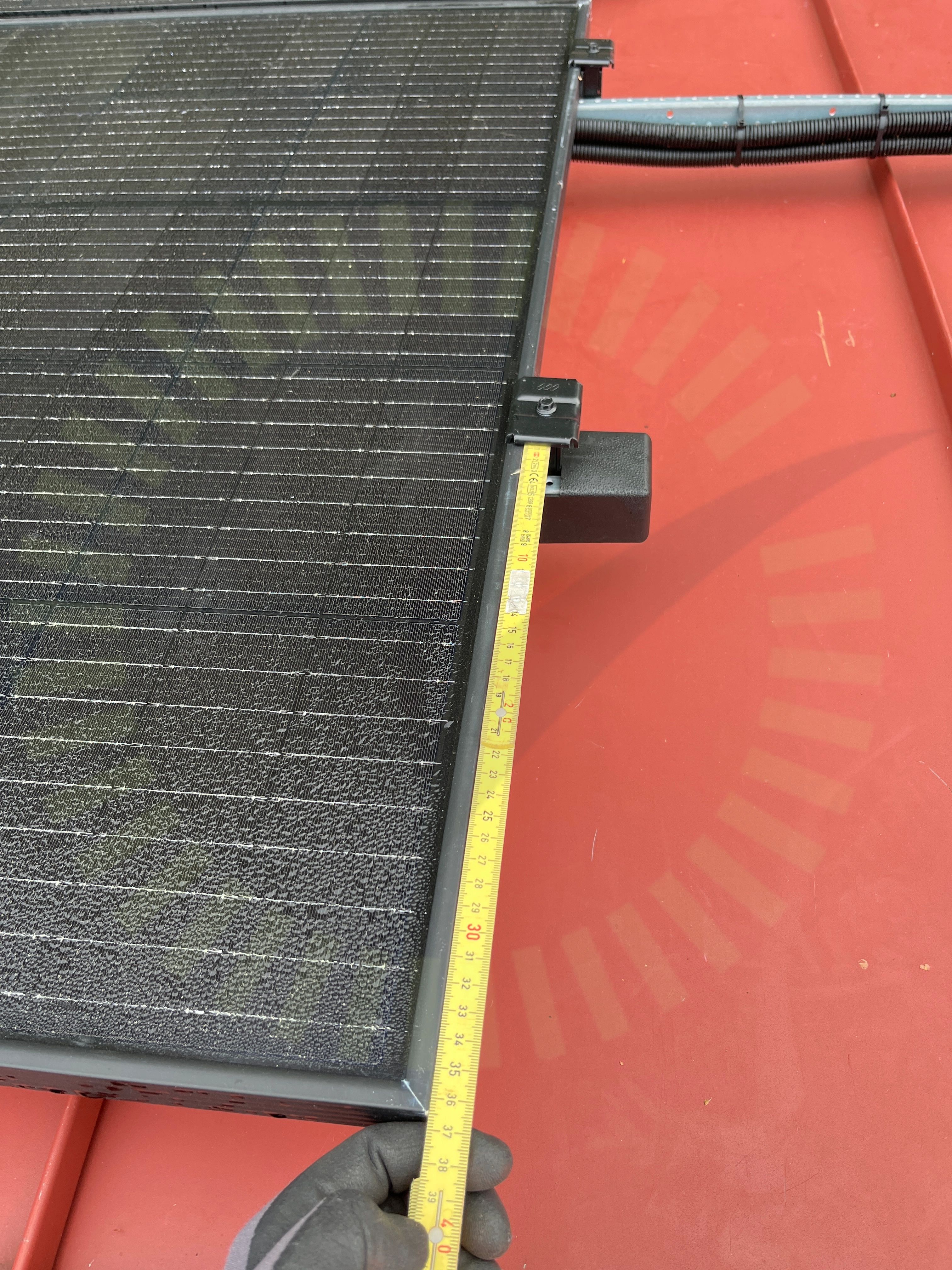

Klämmornas placering

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon för panelens kortsida saknas.

PV module installation and maintenance manual A1 2023 sida 26.

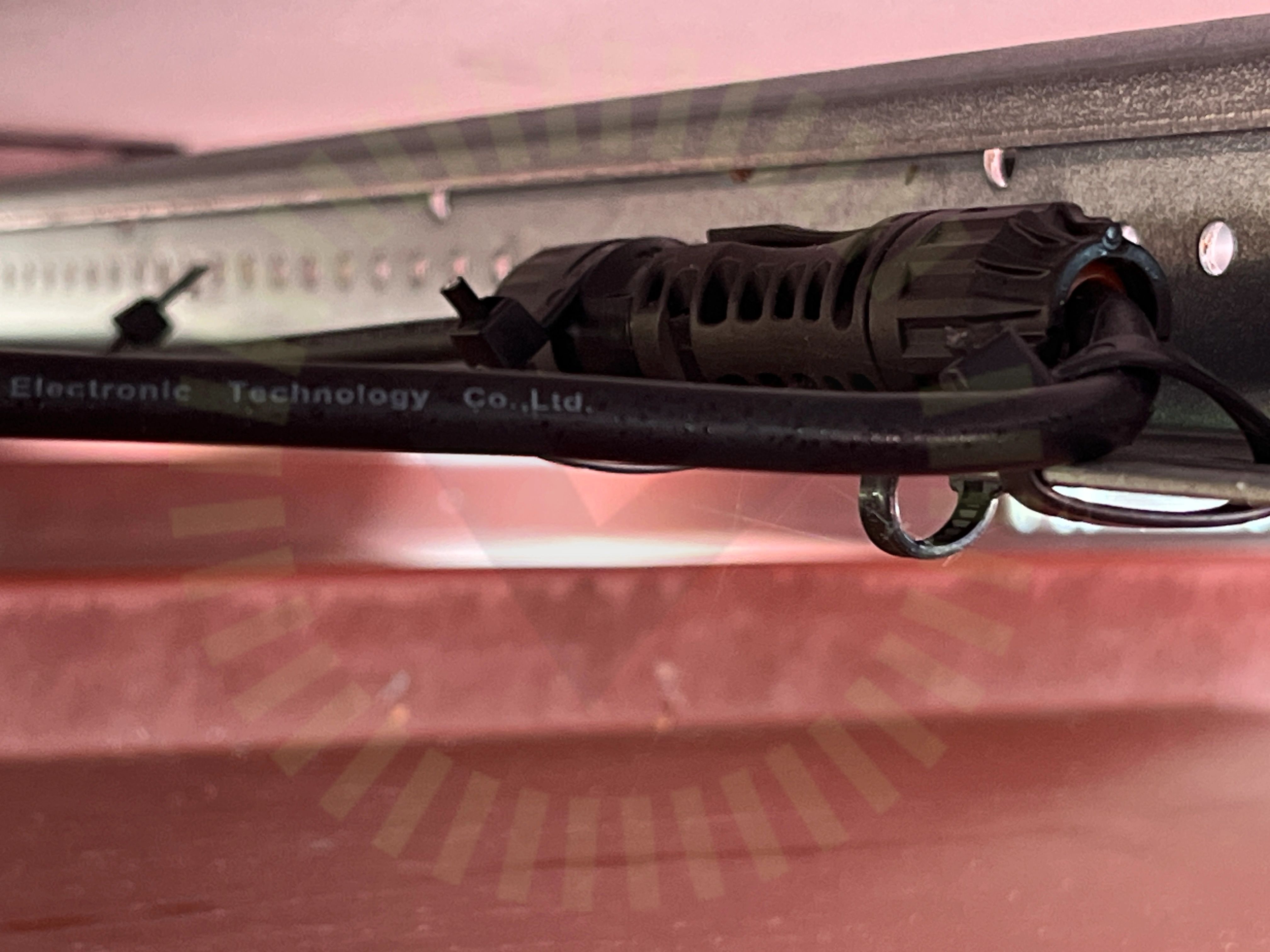

Kontaktdon

3.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

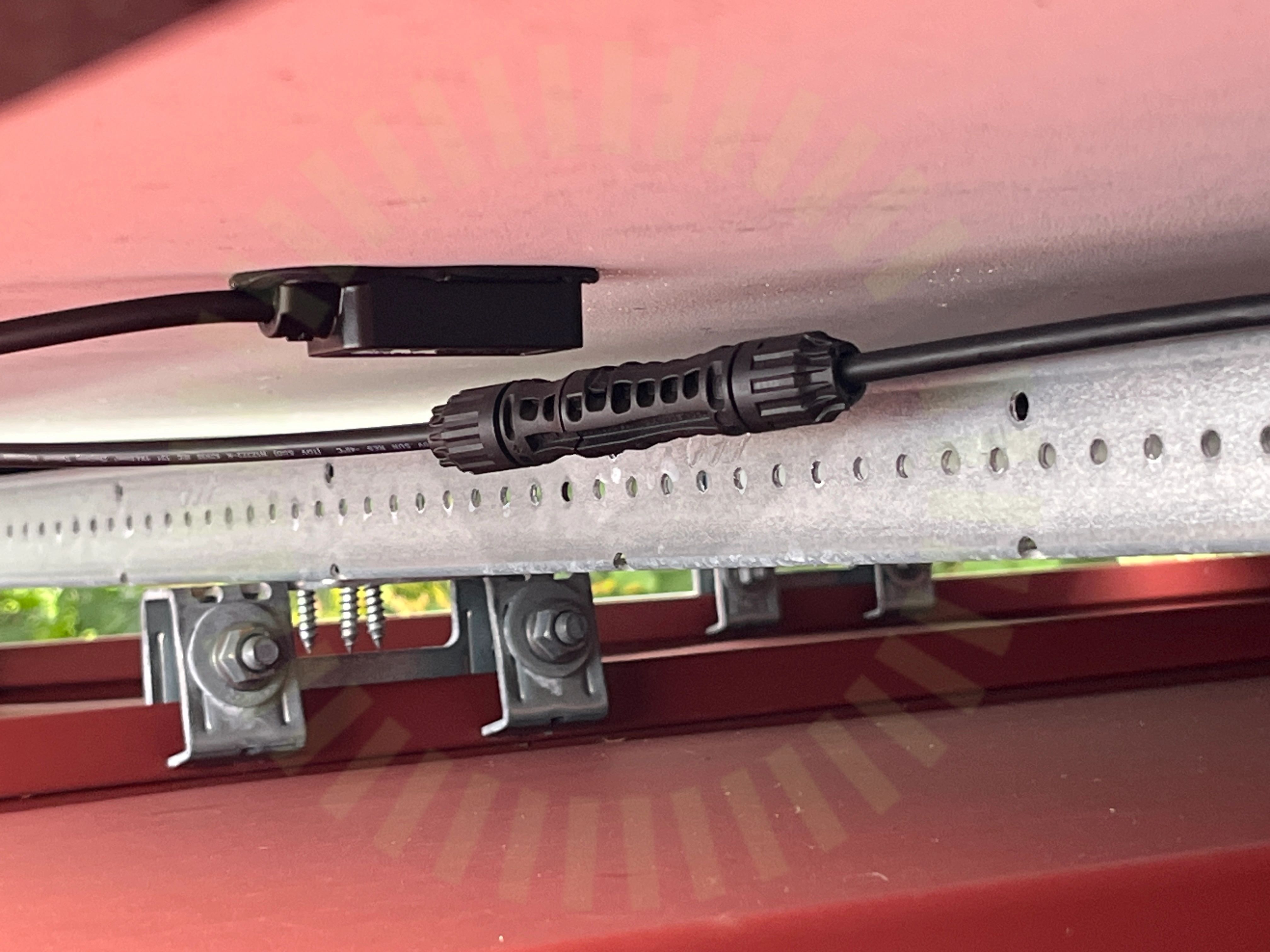

Stress på kontakter

3.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Anmärkningar

2/7
Förskruvningar

4.1 Förskruvningar

Inte godkänd

Kabel sitter inte fast i förskruvningen. Det gäller den åt vänster och höger.

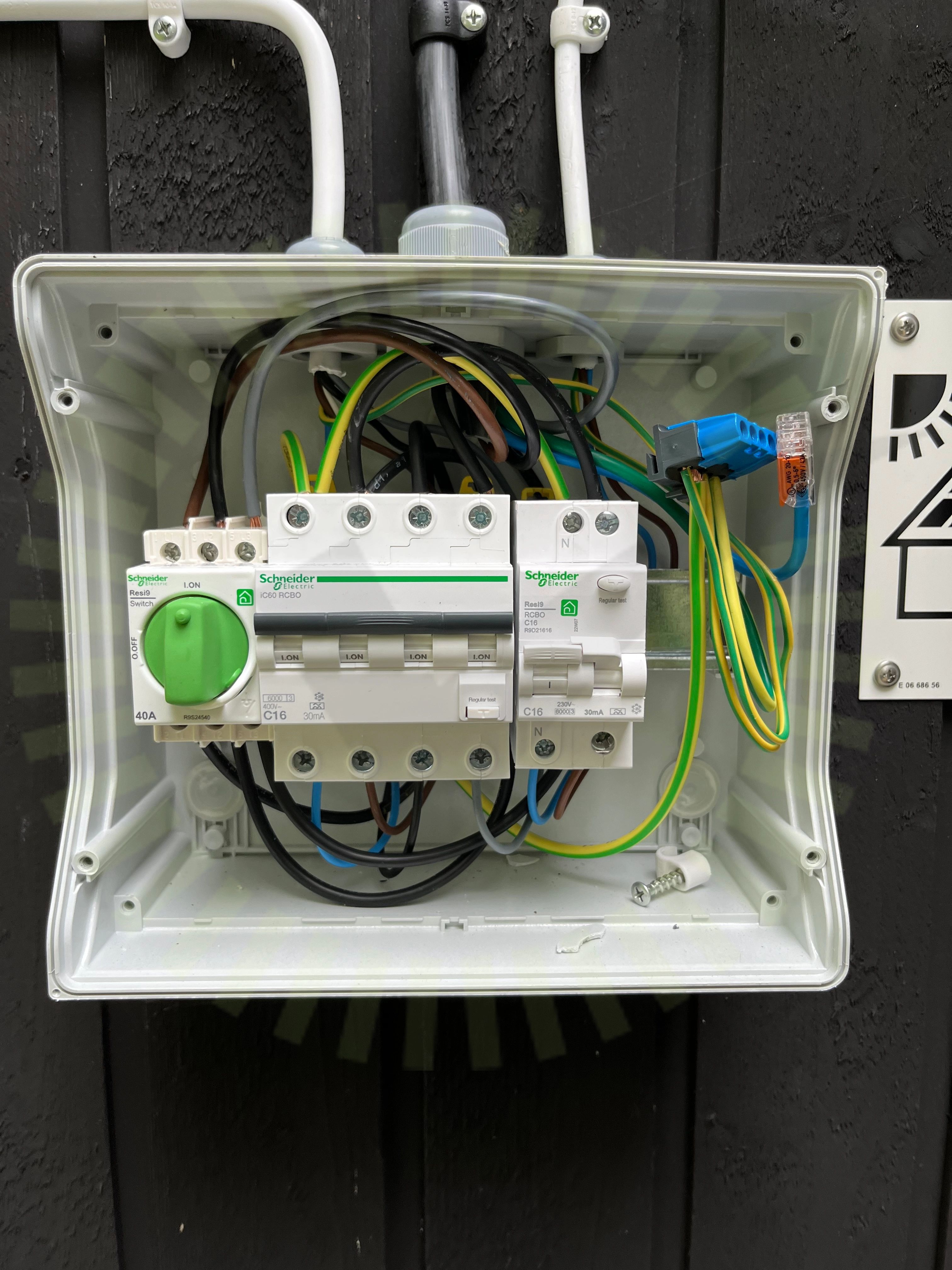

PEN-ledare

4.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/7
BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

10/10
Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

7/66

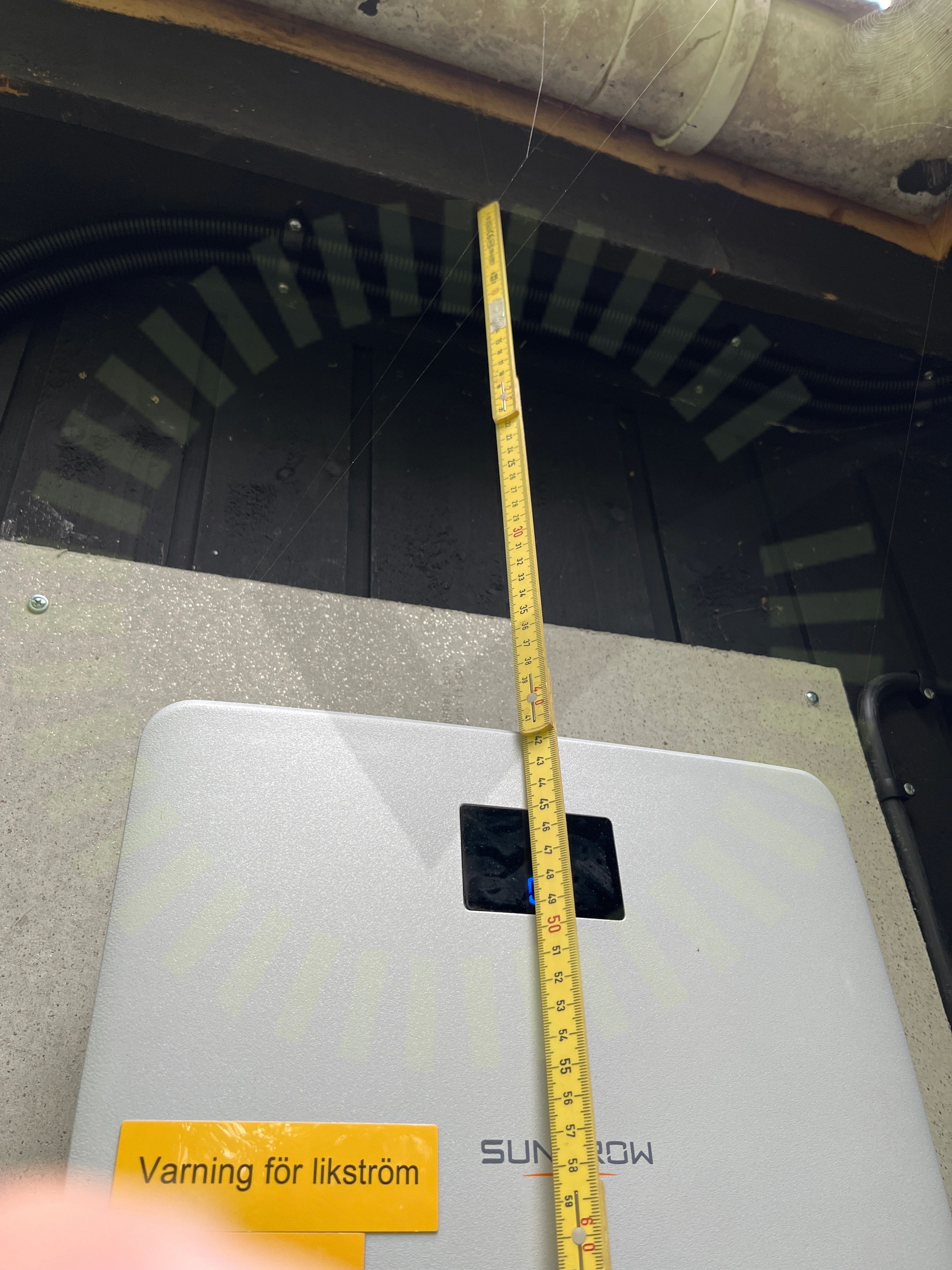

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22
Avstånd närliggande objekt

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Fastsäkring av produkt

6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

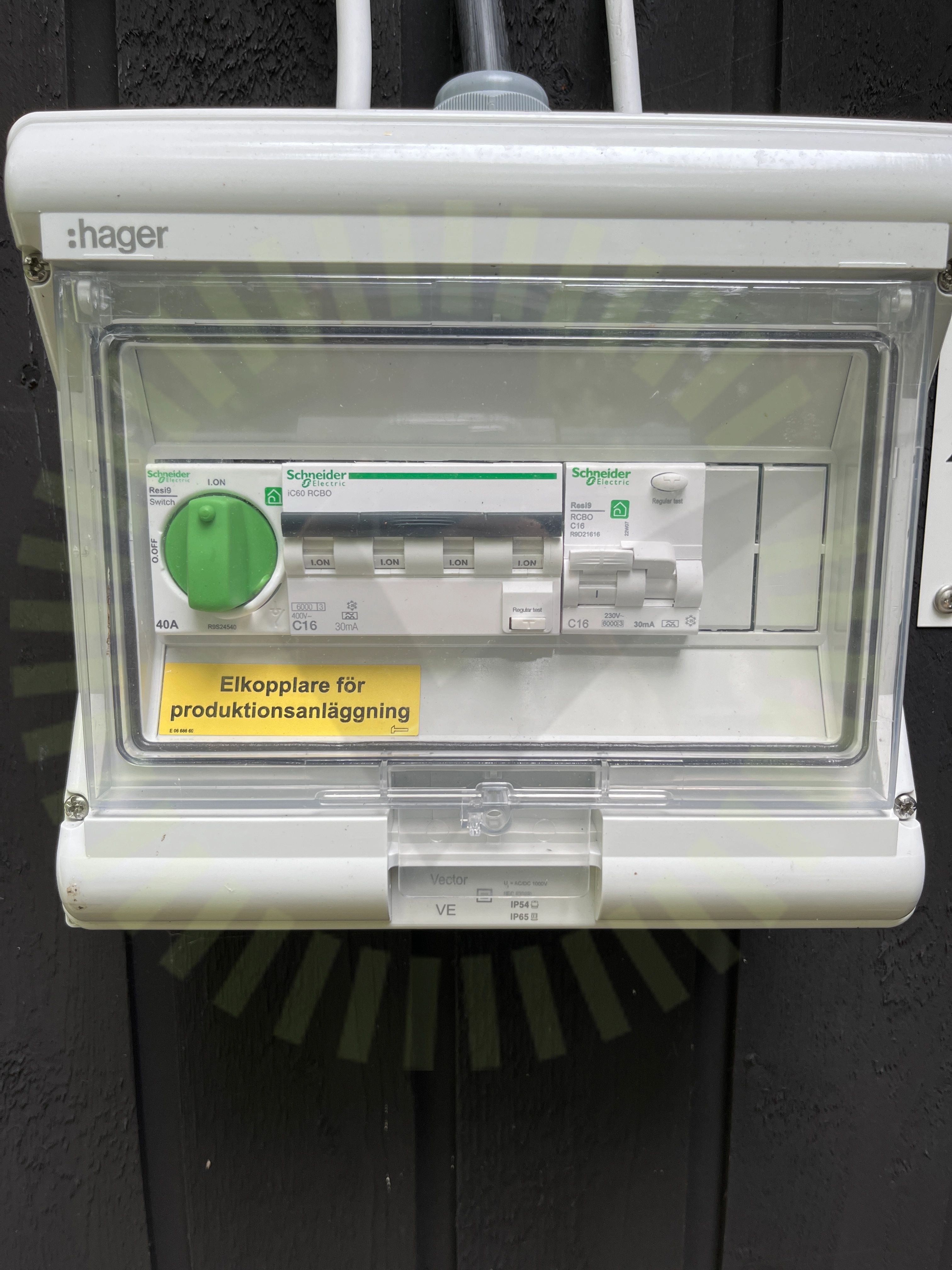

Identifiering

6.4 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

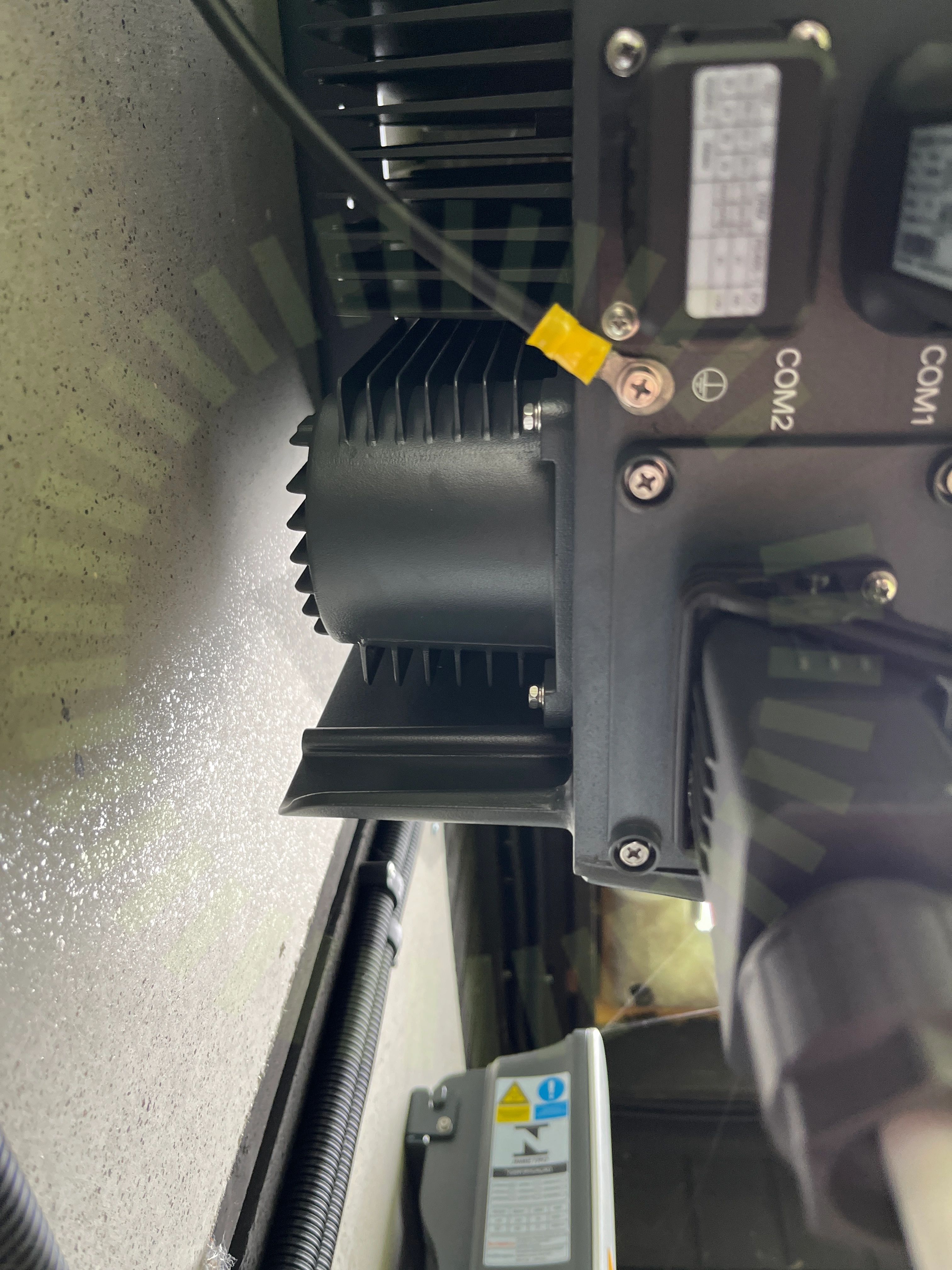

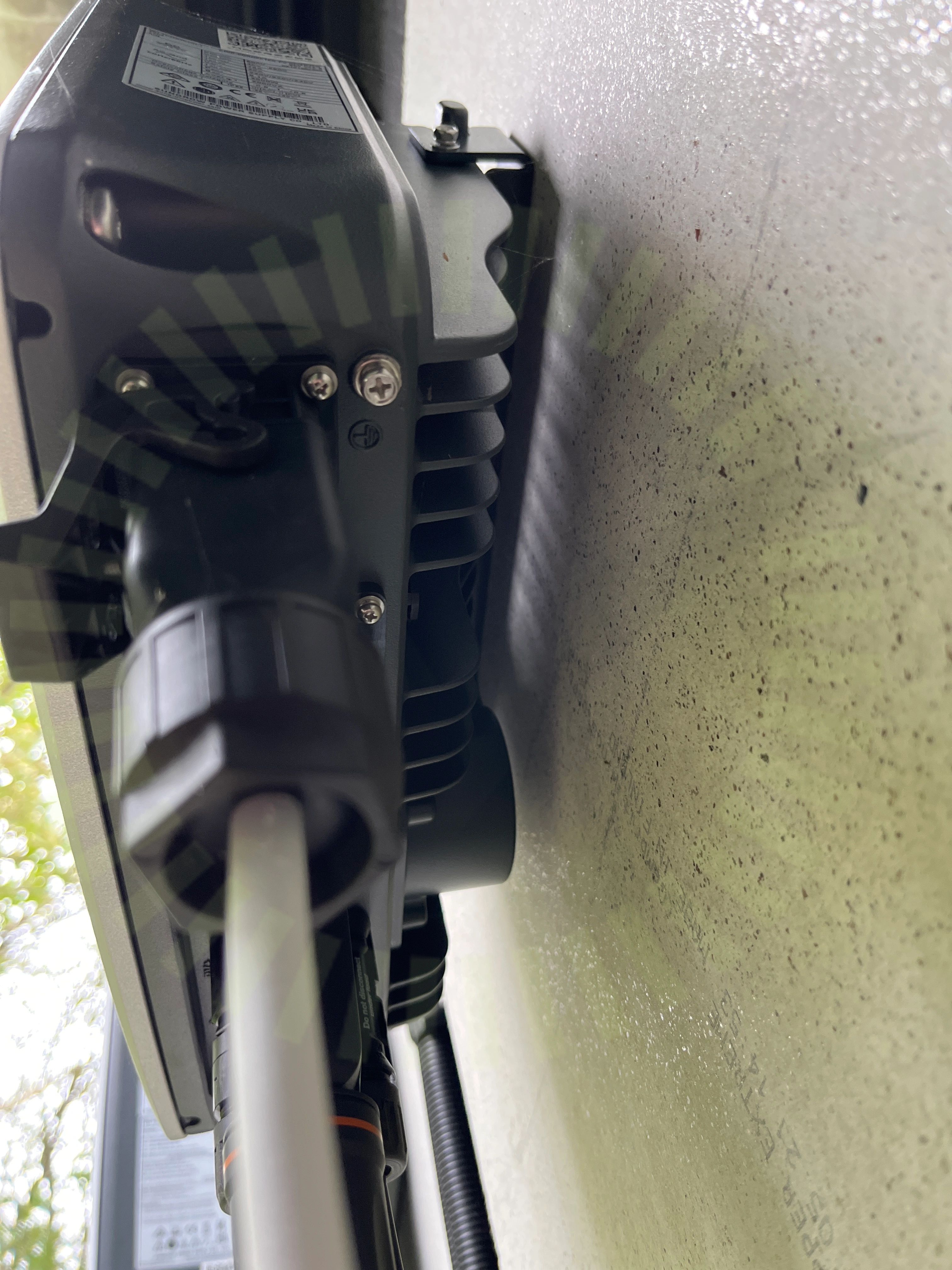

Jordning av chassi

6.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte anslutet till skyddsjord, kabel i bild är potentialutjämning.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Jordning av chassi

6.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Strängdesign

6.7 Strängdesign

Inte godkänd

Strängschema saknas men vi har 3 väderstreck på 2 strängar.

Godkända kontrollpunkter

58/66
AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av ledareAvstånd till havetBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Max SpänningDC Max StrömDC Max StrömDubbel matningDubbel matningEnkelisolerade ledareEnkelisolerade ledareFastsäkring av produktFörskruvningFörskruvningGenomföringarGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningKabeldimensioneringKabeldimensioneringLikspänningskomponenterLikspänningskomponenterMekanisk påverkanMekanisk påverkanPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetTillgänglighetVäderbeständigt materialVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/66
Max total effekt
