1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.5
Installation genom
Solsystem Sverige AB
Datum
4 april 2023
Ort
Ljungby, Kronobergs län
88% godkända12% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R6-(3-15K)-T2 32
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/17

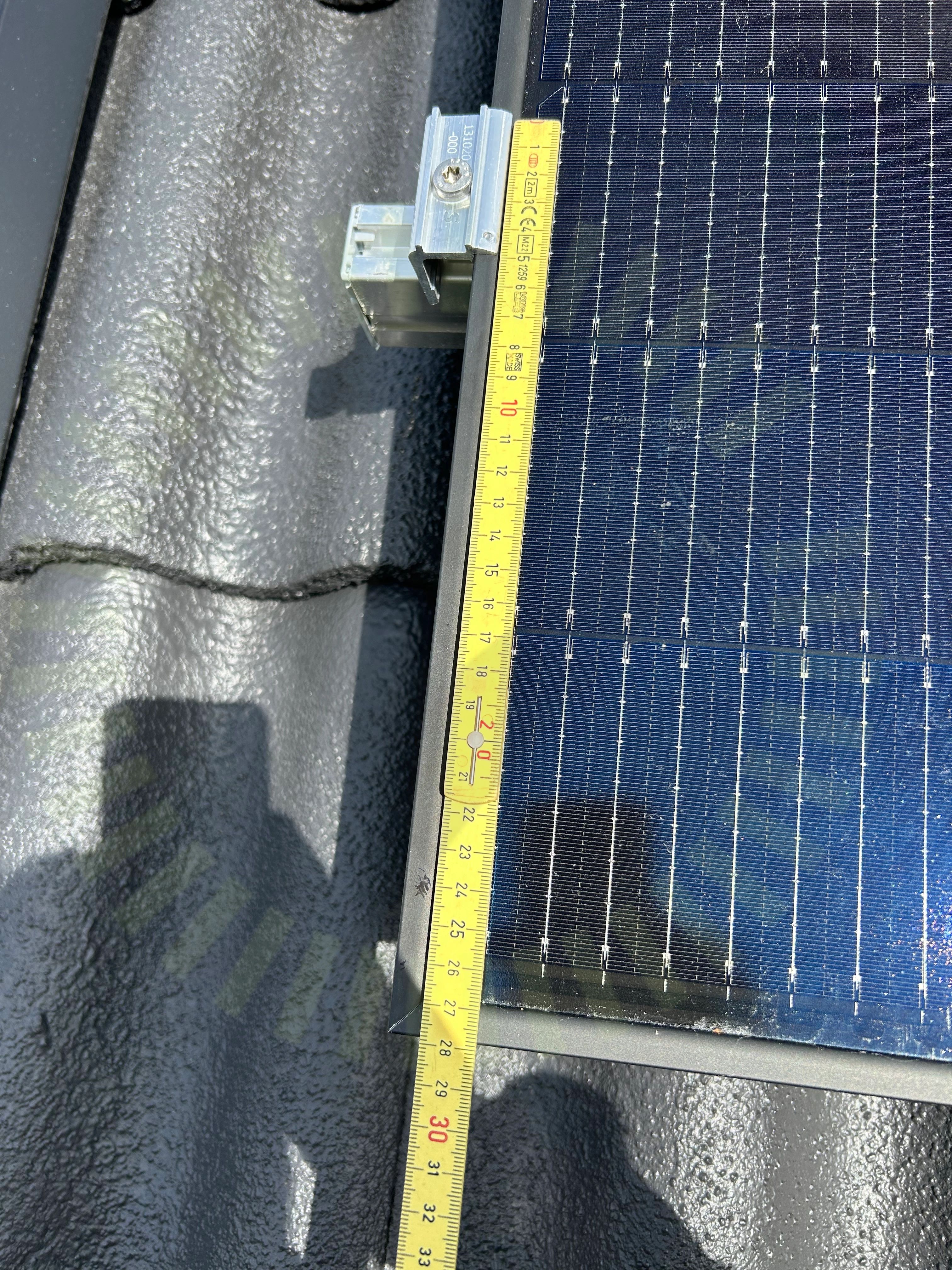

2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

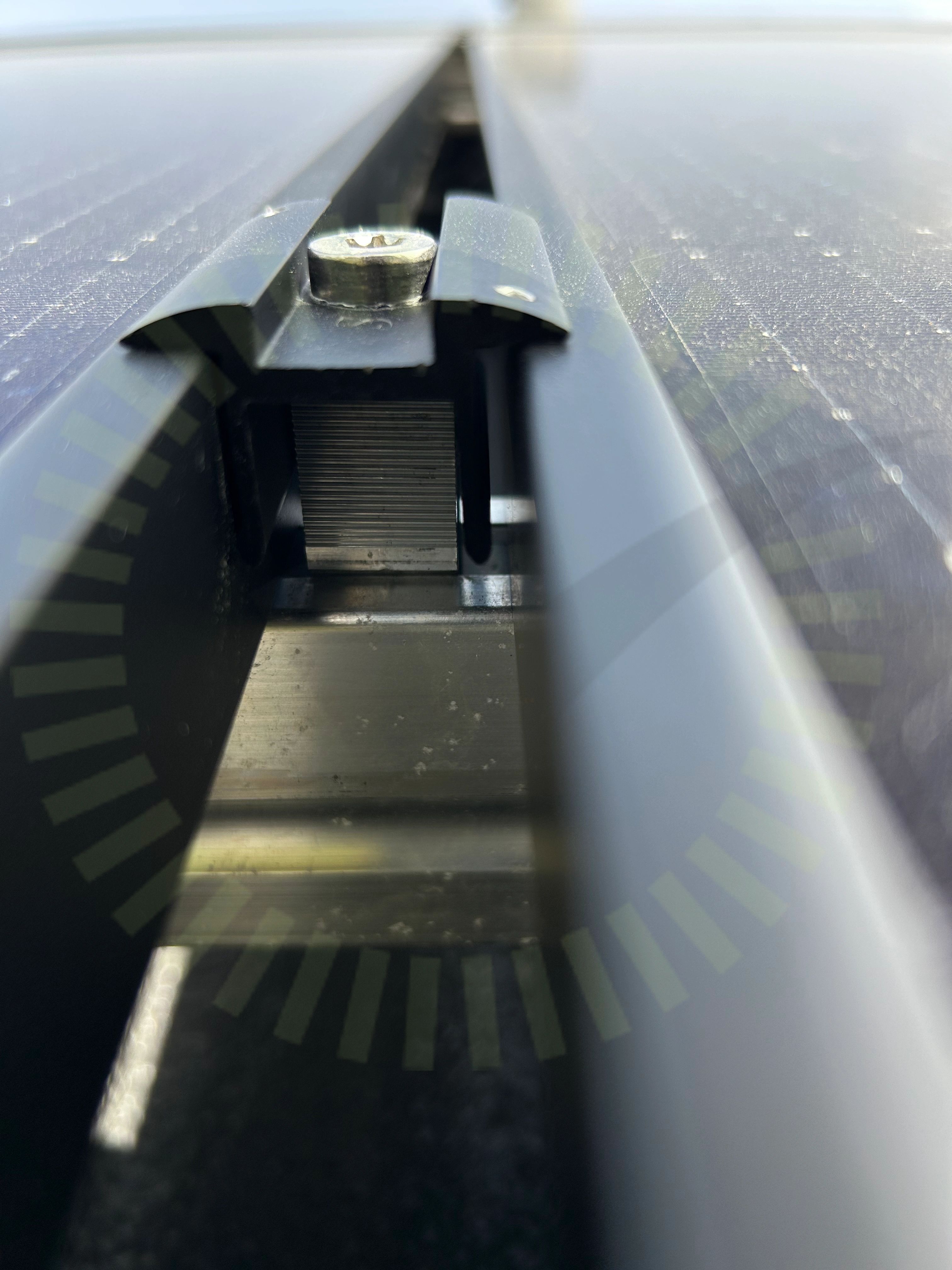

2.2 Klämmornas överlappning
Inte godkändKlämman överlappar inte tillräckligt på ramen.
Godkända kontrollpunkter
15/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
4/23

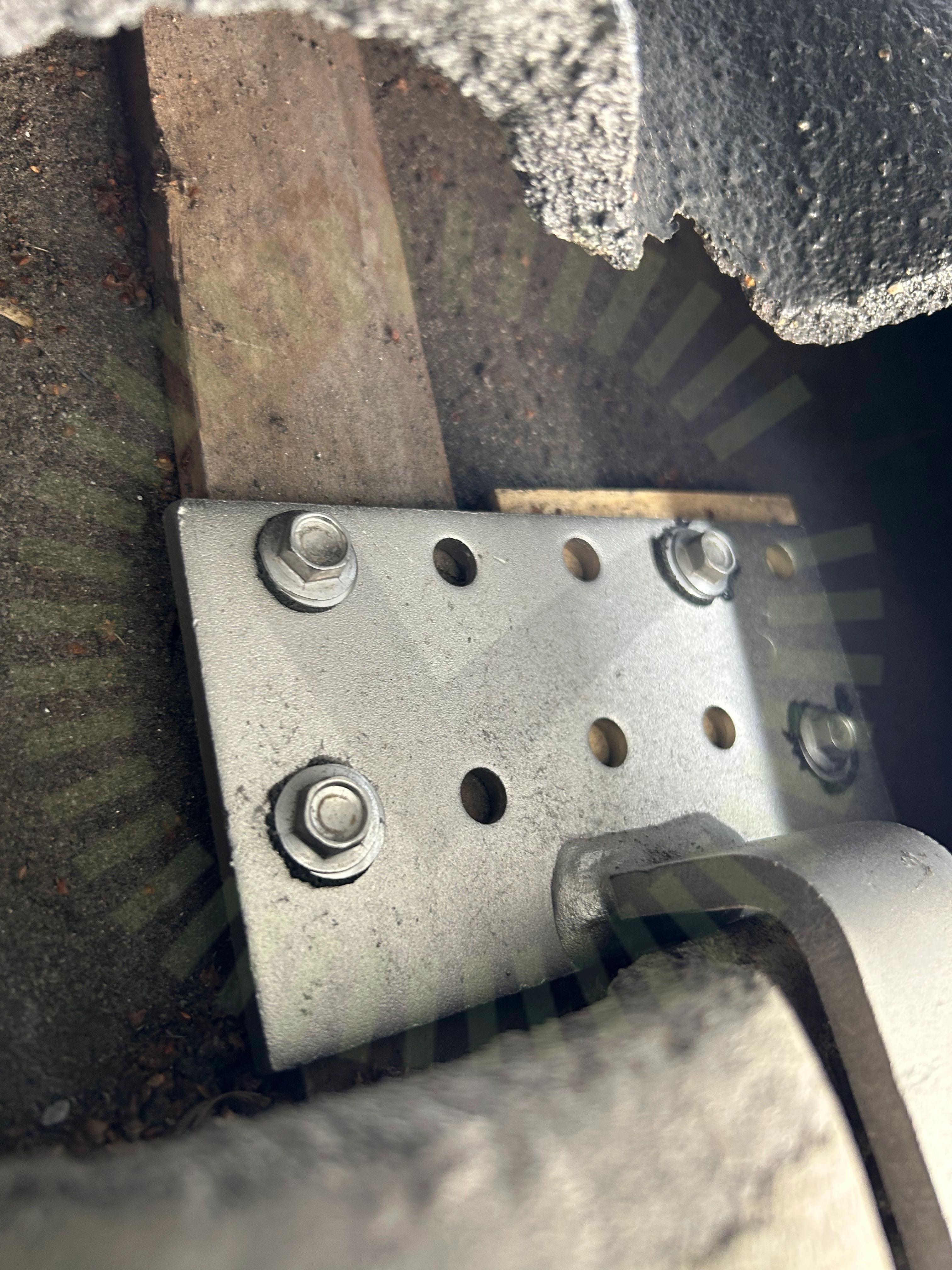

3.1 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
3.2 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt för ändfästen efter panelens slut.
RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4
3.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
3.4 Takkrokarnas CC
Inte godkändMax cc är 120cm enligt beräkning. På taket längst ut till vänster är cc avståndet på krokar ca 140cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/23Använd skruv för klämmaDC kabel förläggningFrämmande materialHöjdjusteringKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/32

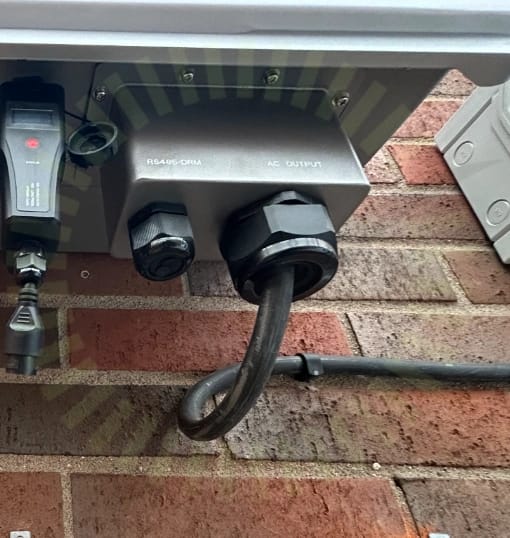

5.1 Förskruvning
Inte godkändFörskruvning nyper inte runt kablaget.

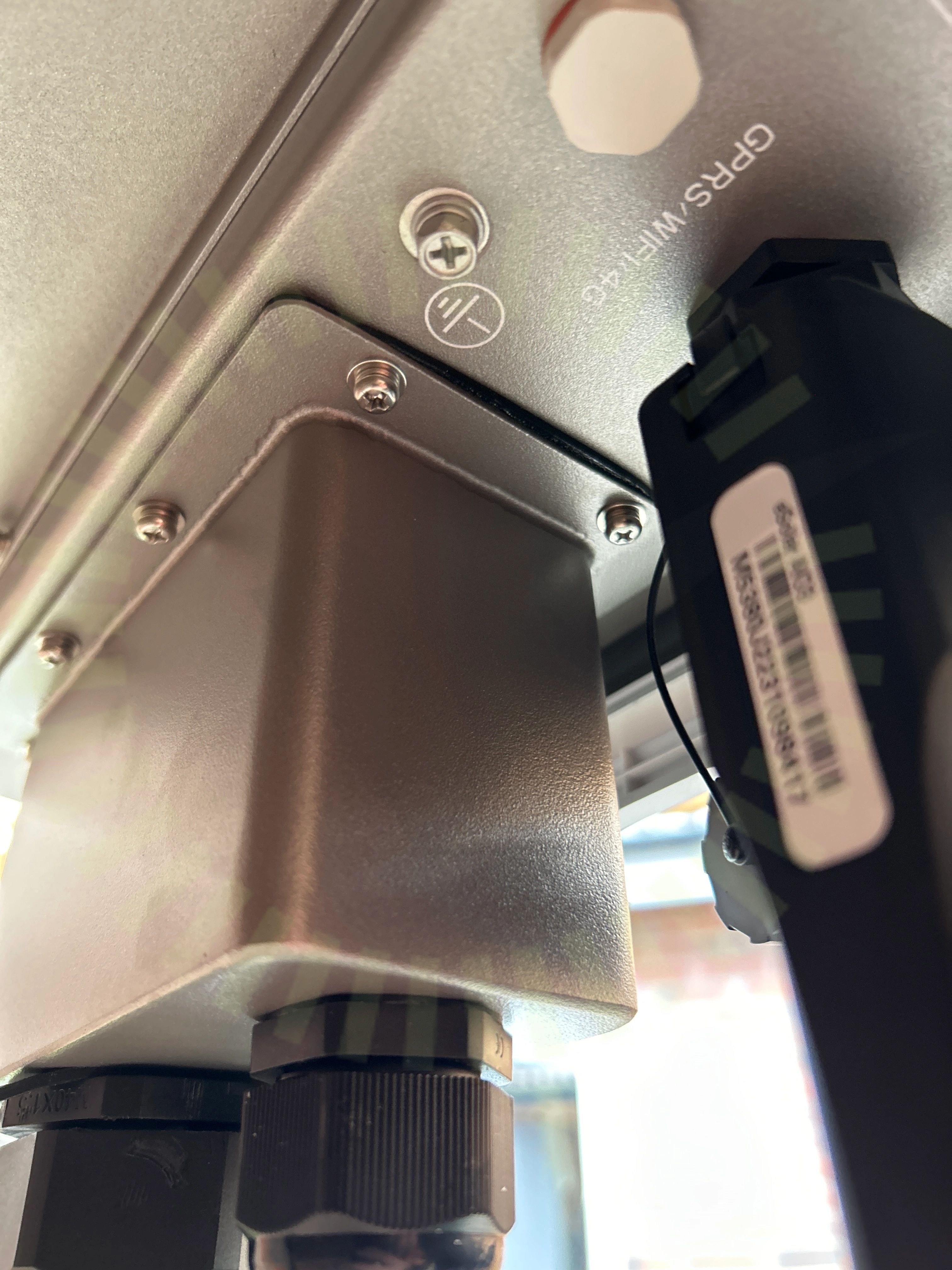

5.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
Godkända kontrollpunkter
30/32AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningLedare FastspändaMax total effektMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
