Institutet för Solenergikvalitet

Besiktningsrapport

7.2
x

Installation genom

Sun4Energy

Datum

15 maj 2023

Ort

Järfälla, Stockholms län
Skenornas infästning
Jordning av chassi
Förstärkningsskruv
77% godkända23% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 10-15KTL3-X
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

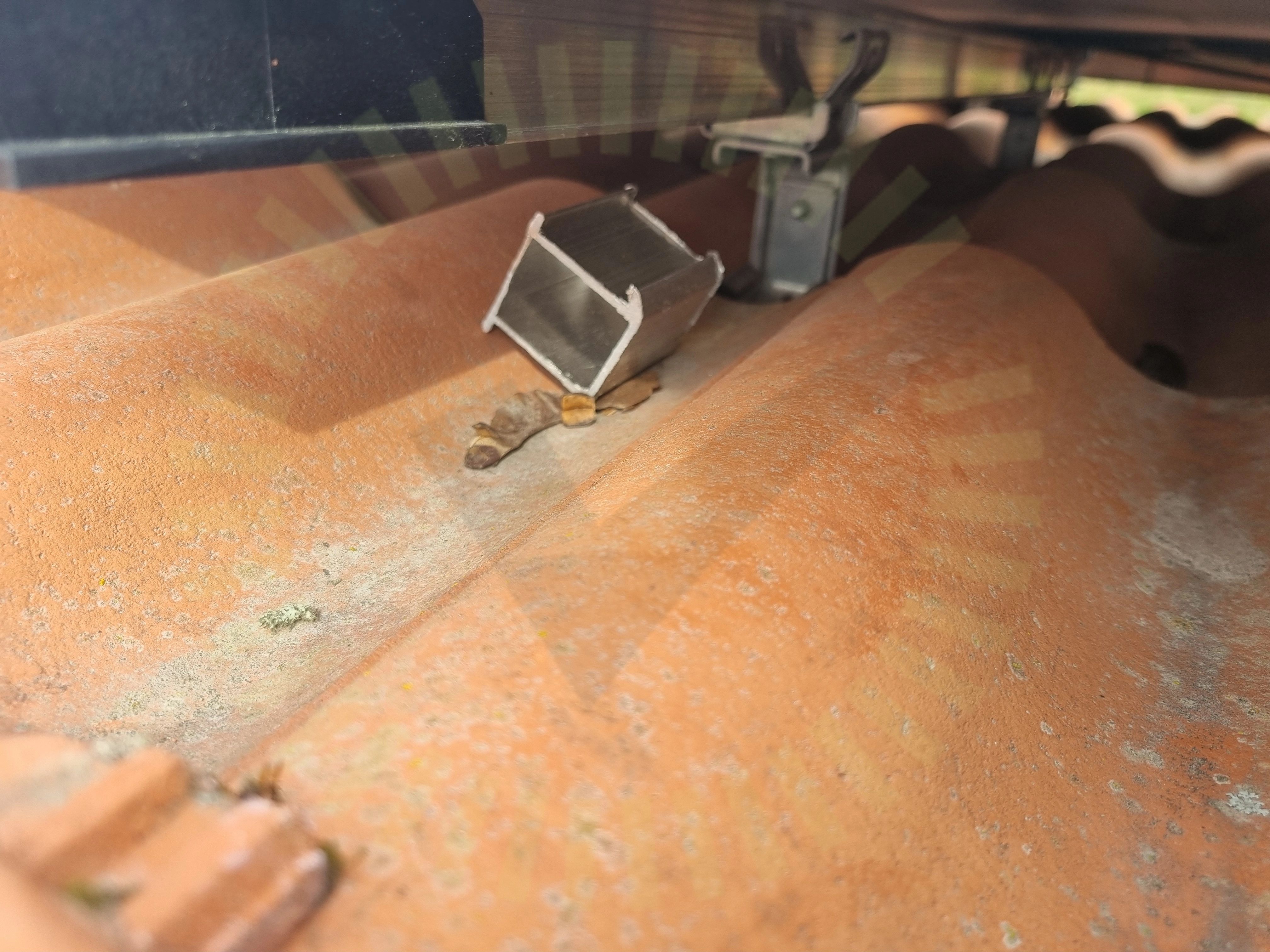

Skräp/ materiel

1.2 Skräp/ materiel

Inte godkänd

Man har lämnat endel montagematerial på taket såsom avsågade skenor mm

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

10/29

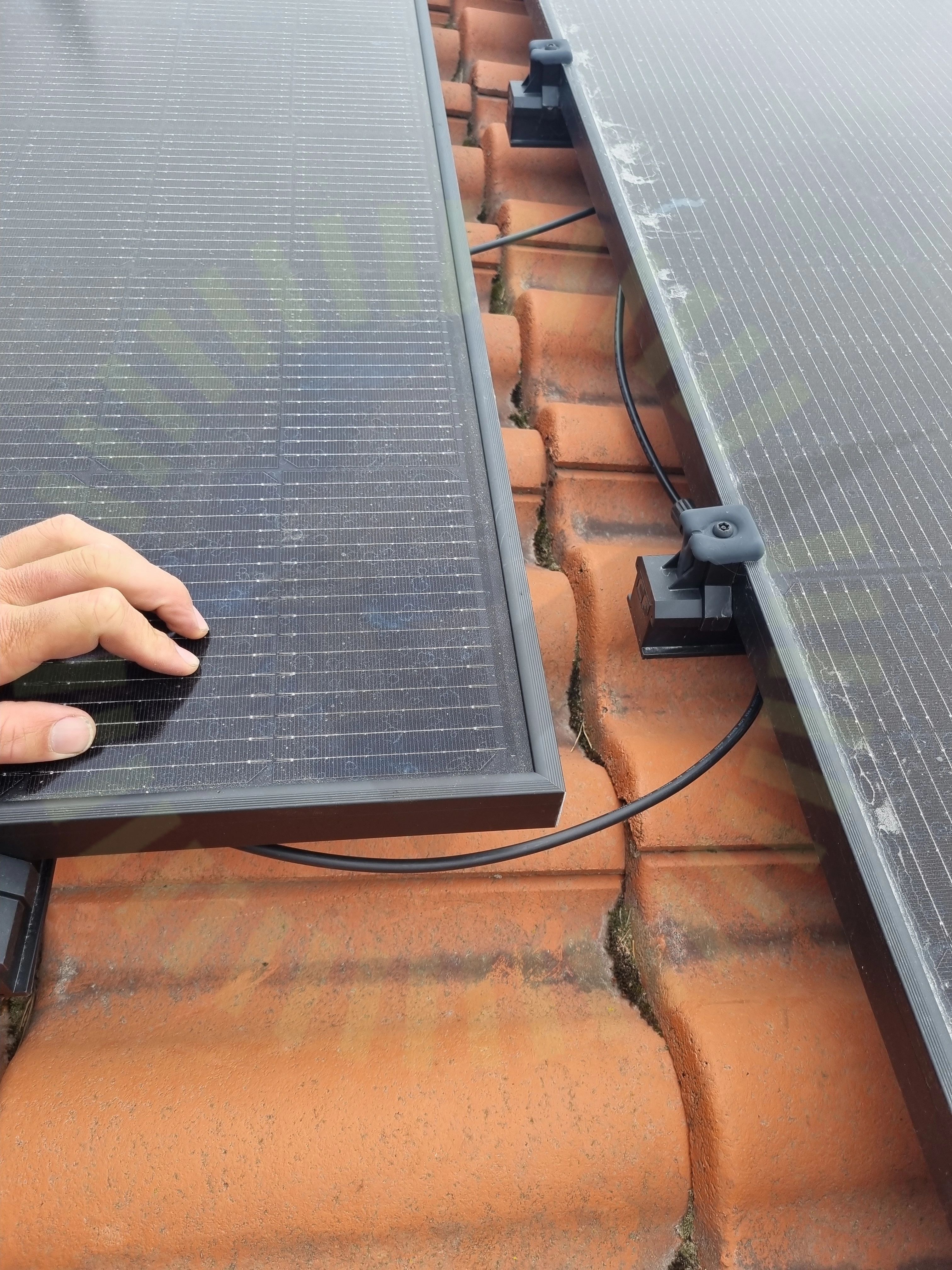

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Dc kablage Ligger oskyddat mellan panelfält

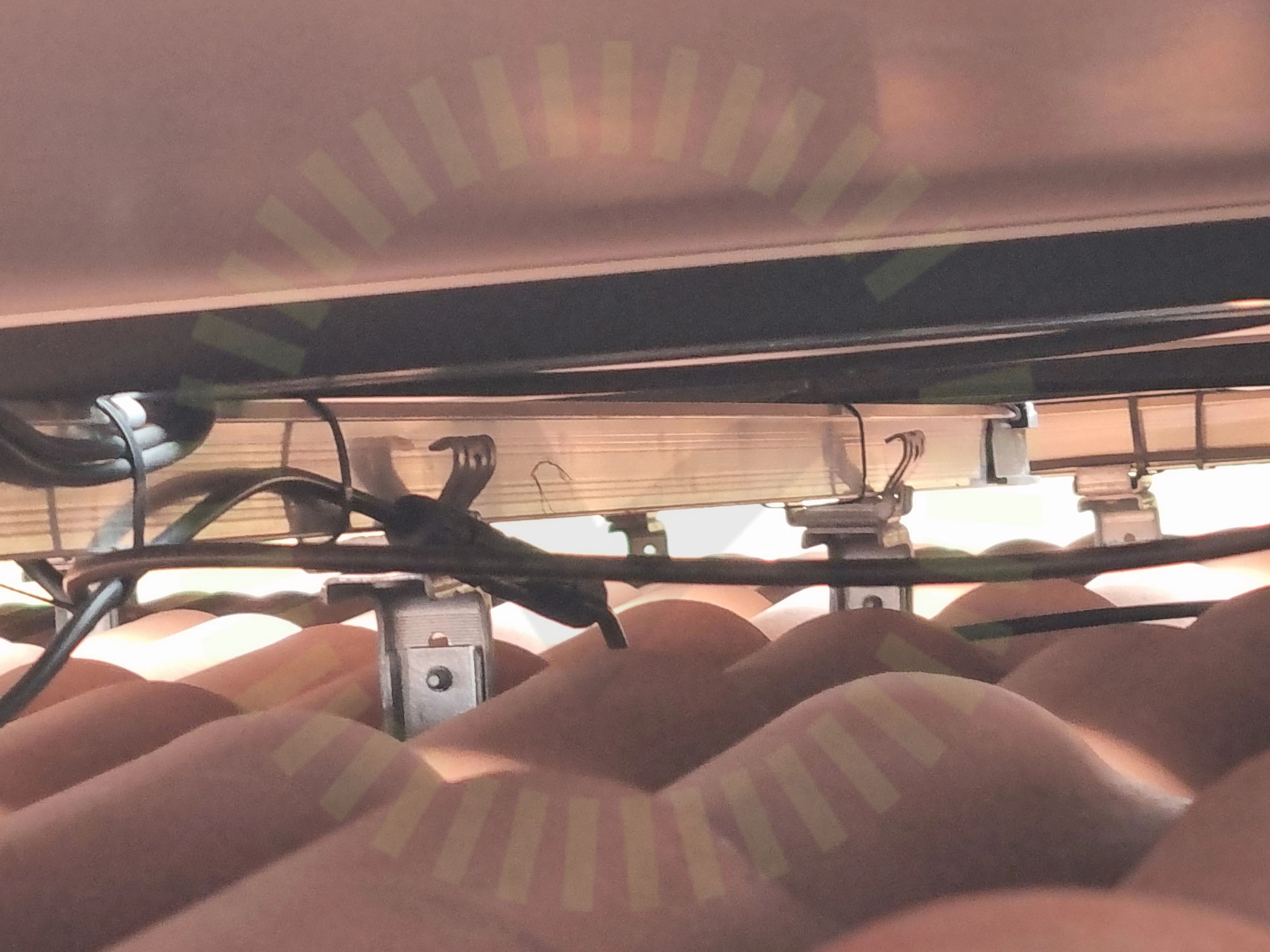

Förstärkningsskruv

2.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

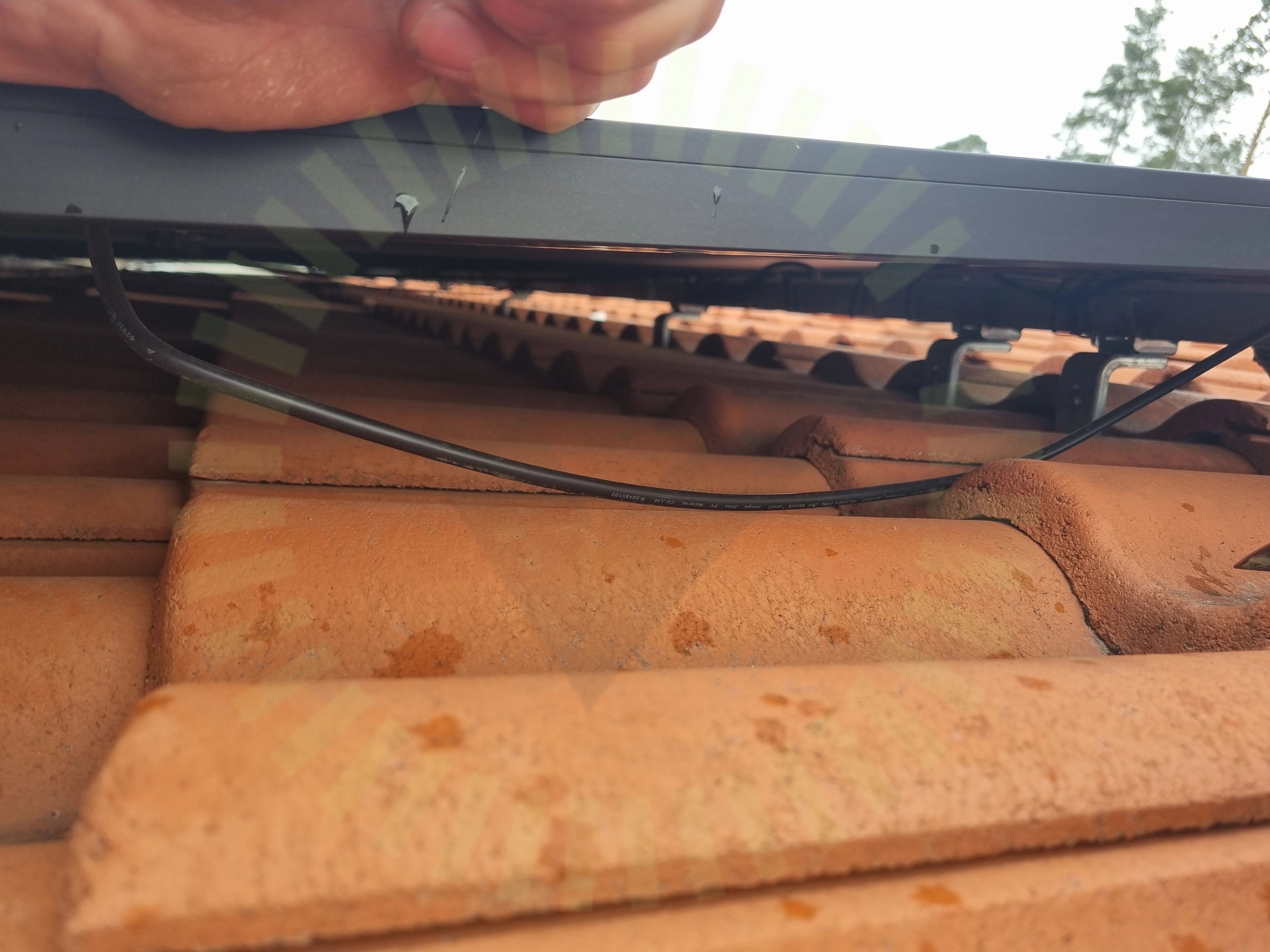

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

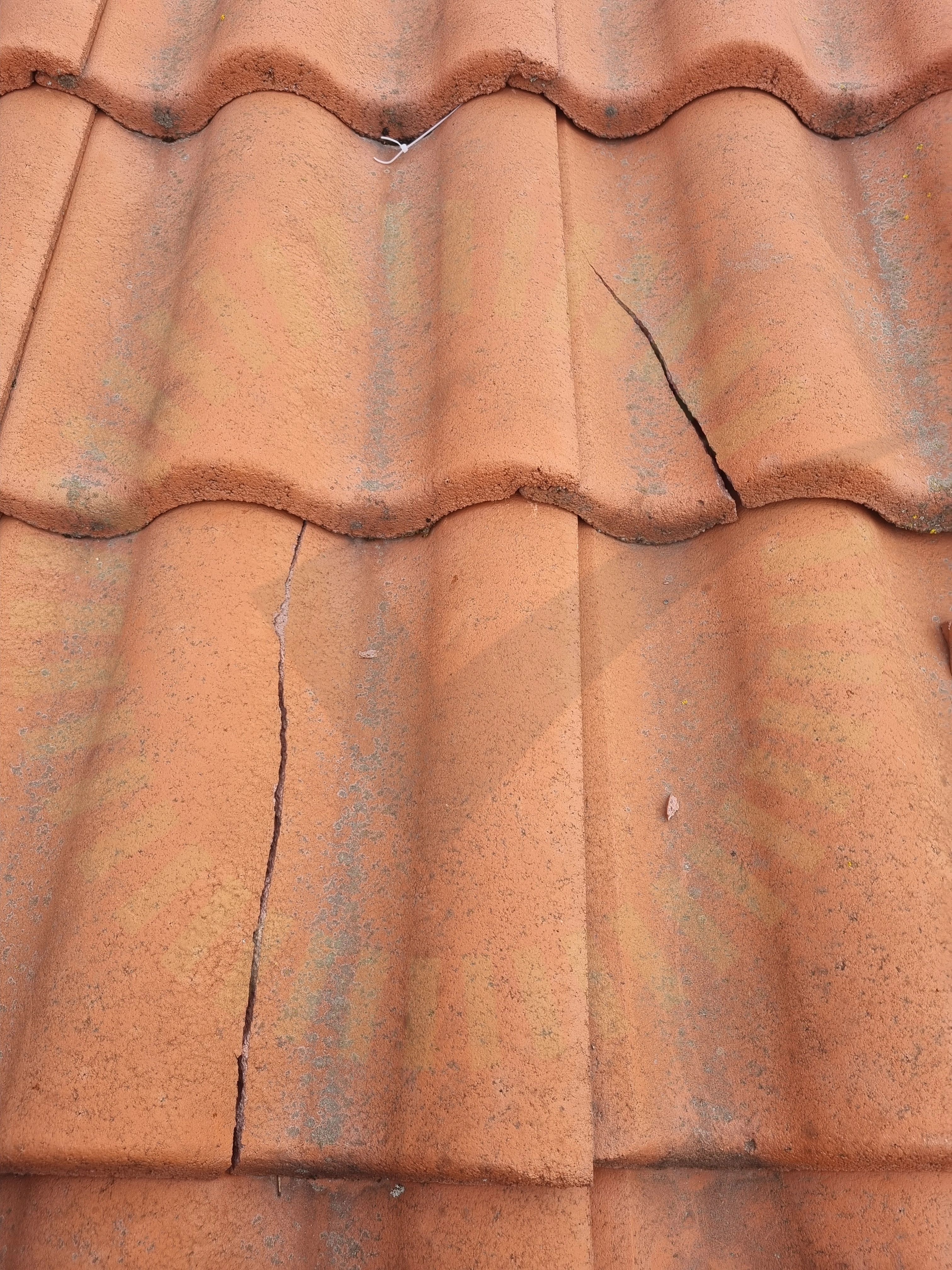

Trasiga pannor

2.4 Trasiga pannor

Inte godkänd

Flertal takpannor är spruckna runt installationen.

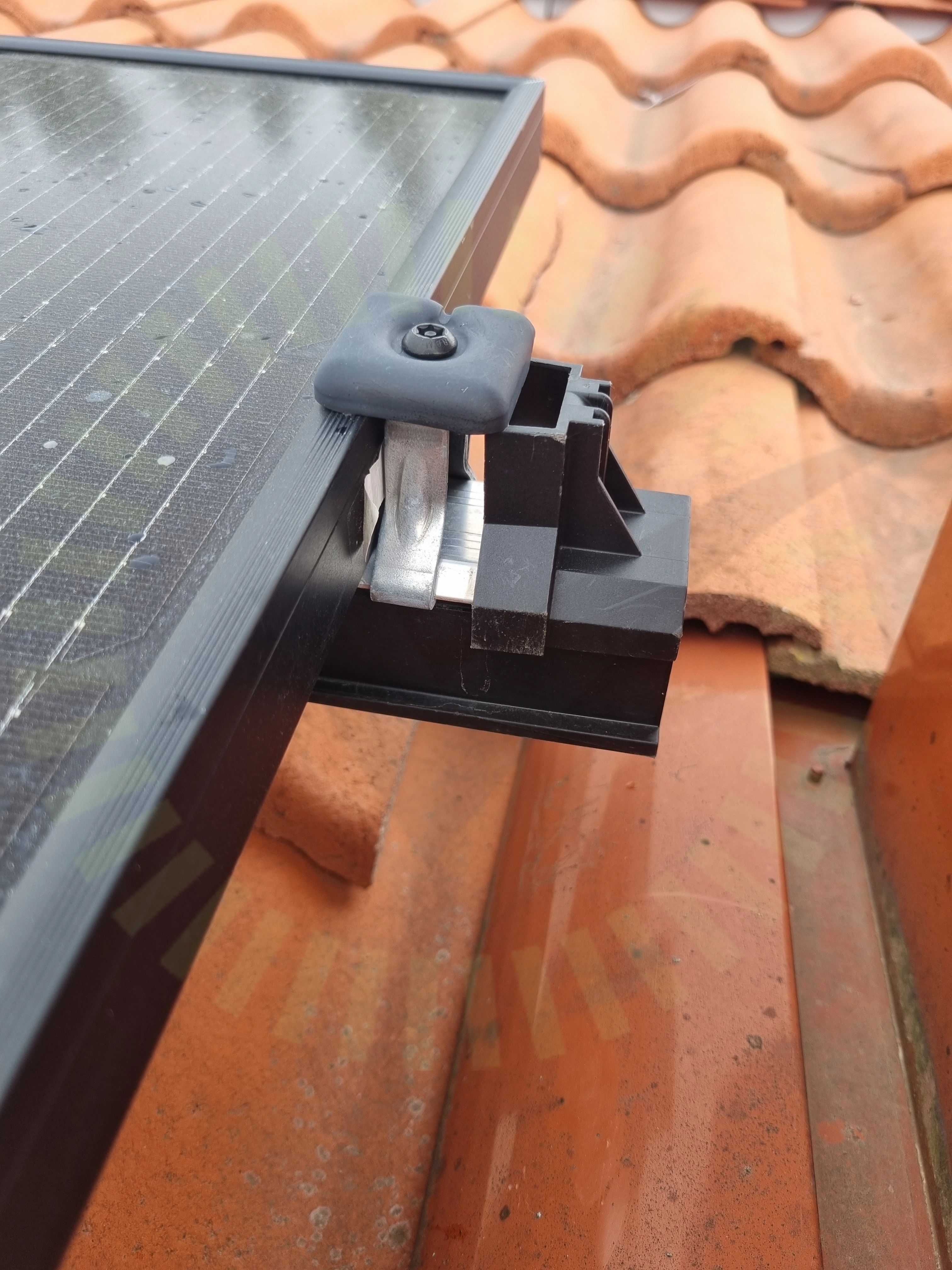

Skenans utstick för klämma

2.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
Skenornas infästning

2.6 Skenornas infästning

Inte godkänd

Skeninfästningar är felaktiga. Gafflar trycker inte mot skenan botten, flyter en bit ovanför vilket gör att skenan har lyft från kroken.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.7 Snö- och Vindlastberäkning

Inte godkänd

Snö och vindlast beräkning saknas

Tillverkarens montageanvisningar
Säkerhetsavstånd

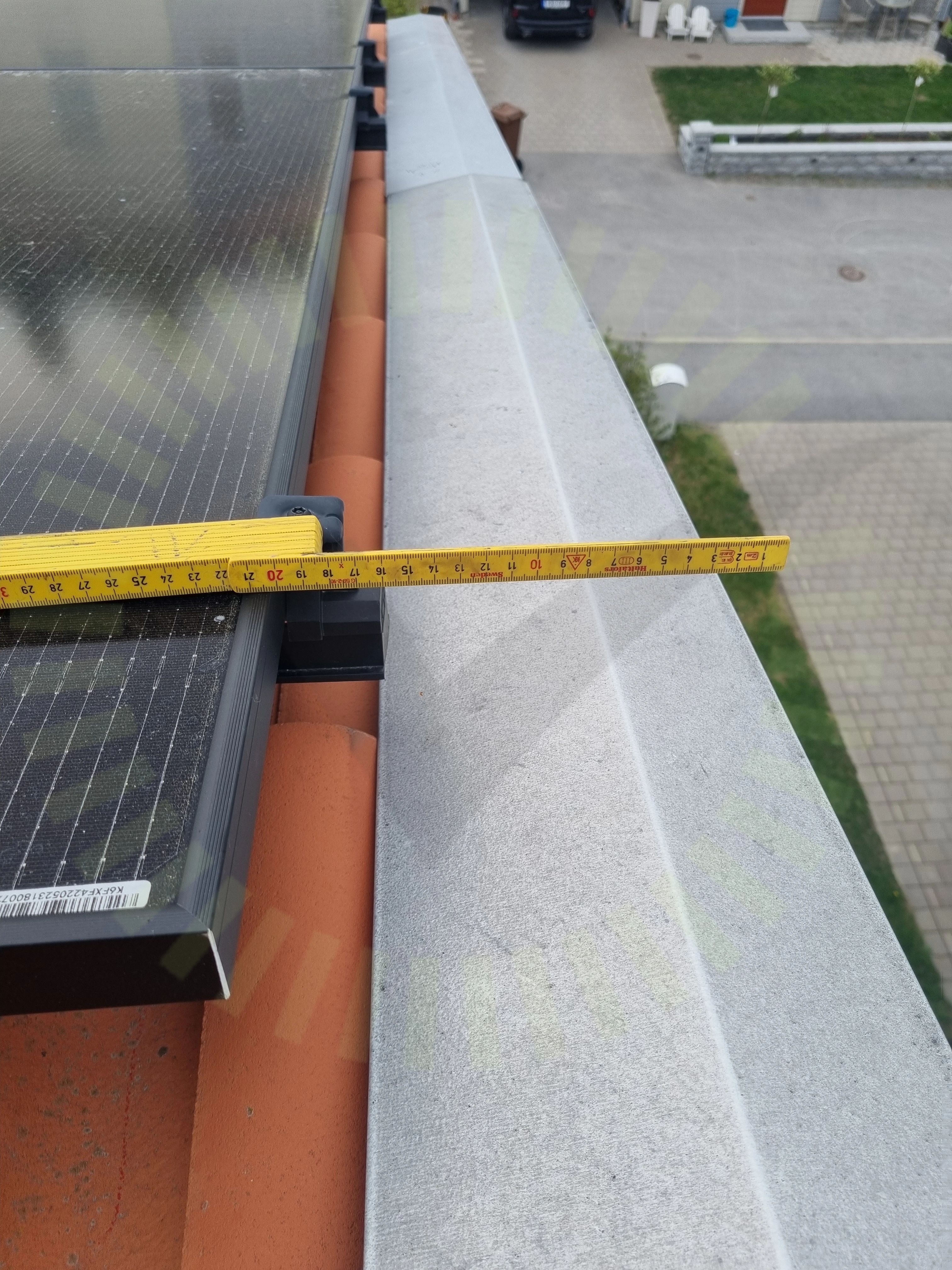

2.8 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Ändklämmor

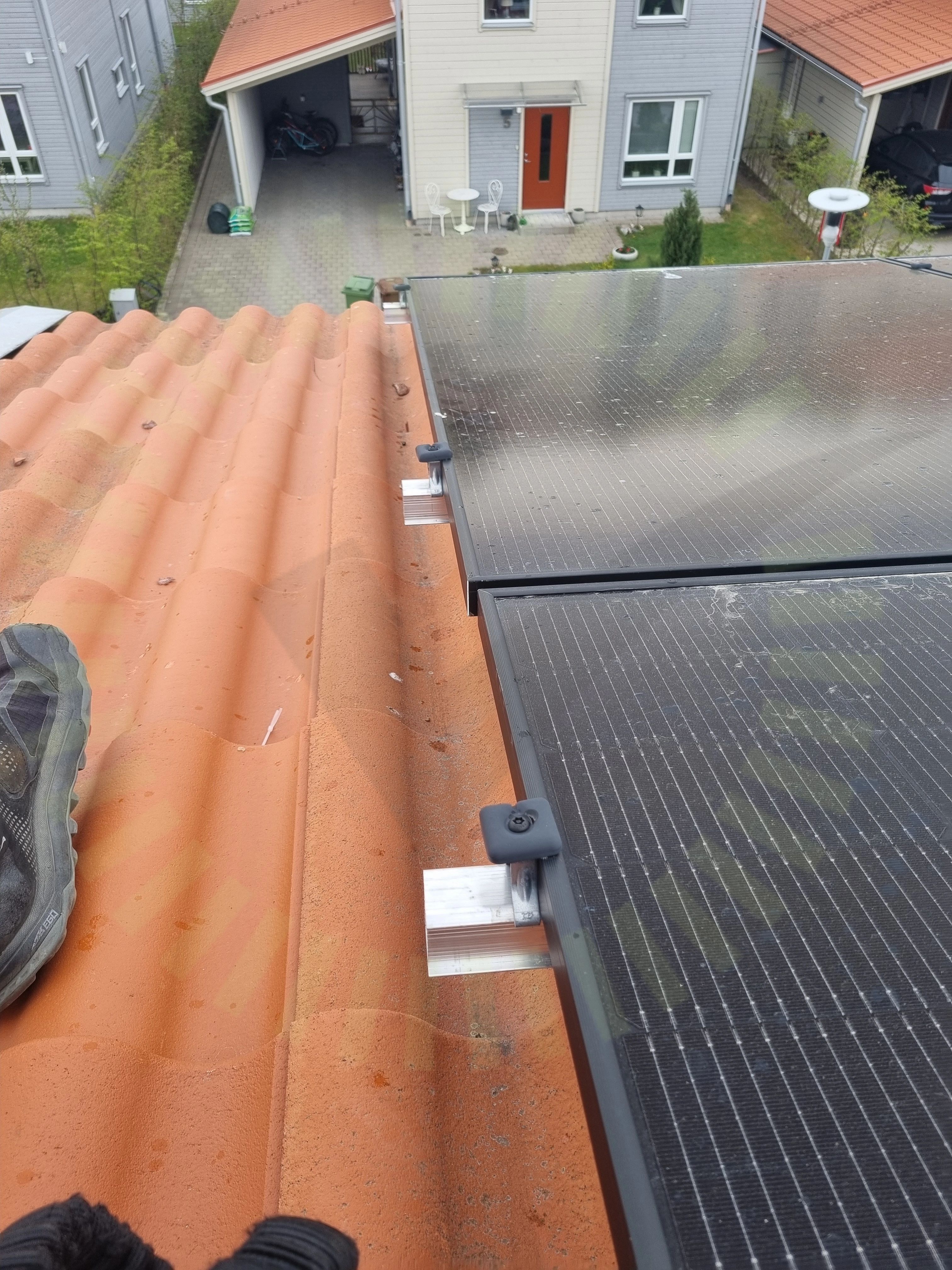

2.9 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

2.10 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas 900 mm cc uppmätt med tätare på kanter och liggande paneler. Liggande cirka 600mm cc

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/29
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/29
TakgenomföringTermisk brytpunkt skenor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/15
Klämmornas storlek

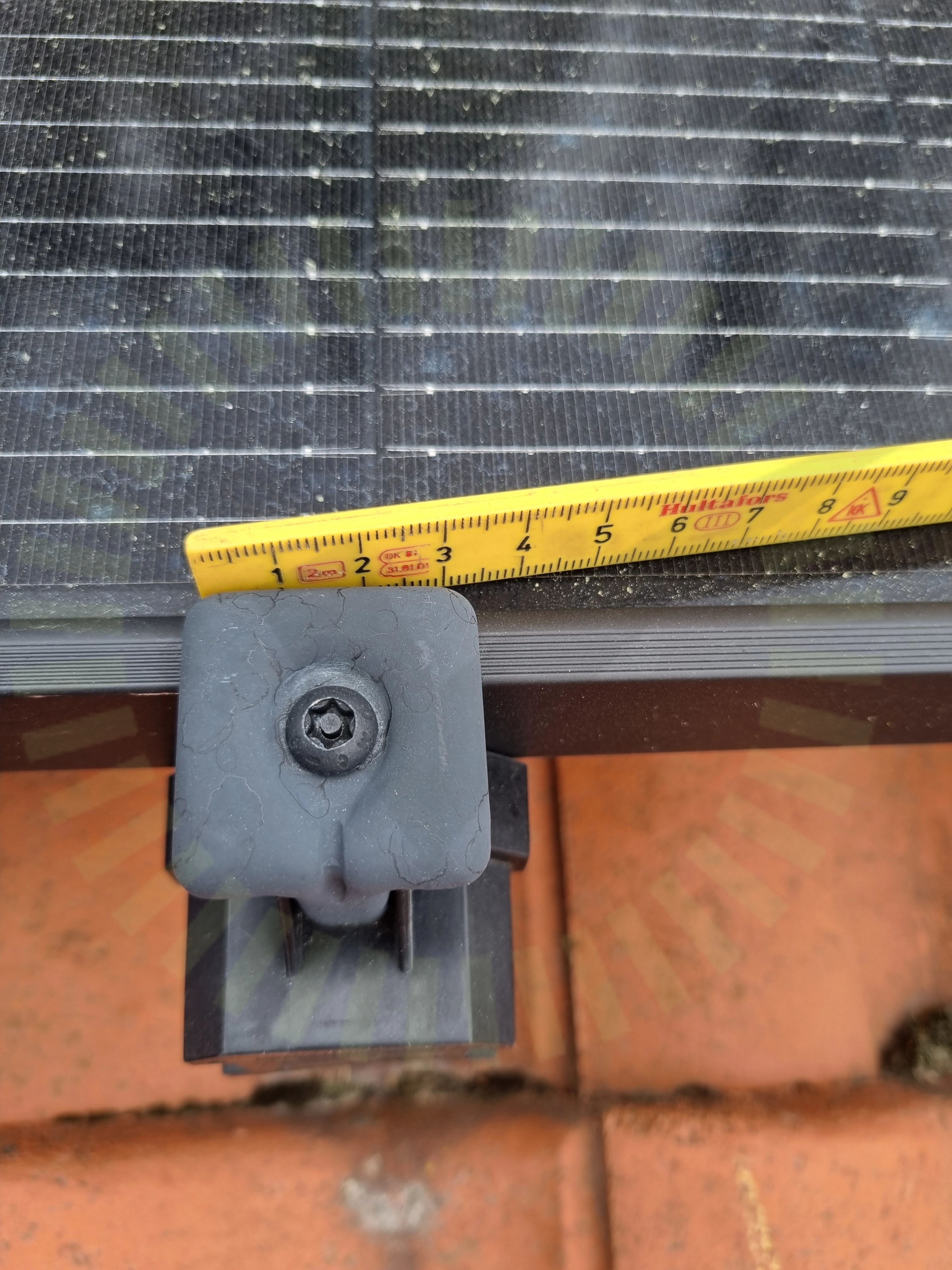

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen enligt tillverkarens manual. Underlag för använd klämma saknas.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Klämmornas placering

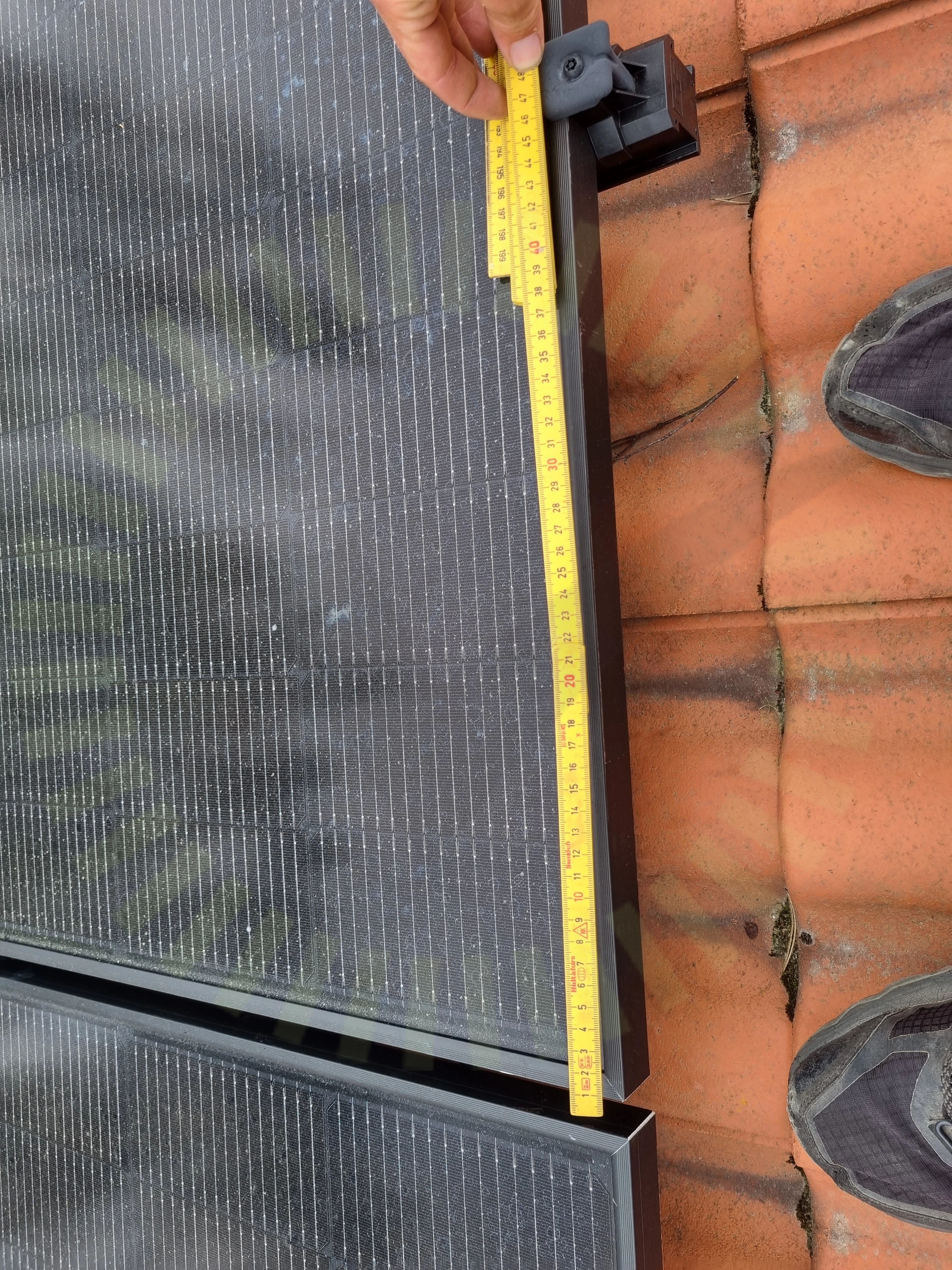

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 460mm. Underlag för använd klämzon saknas.

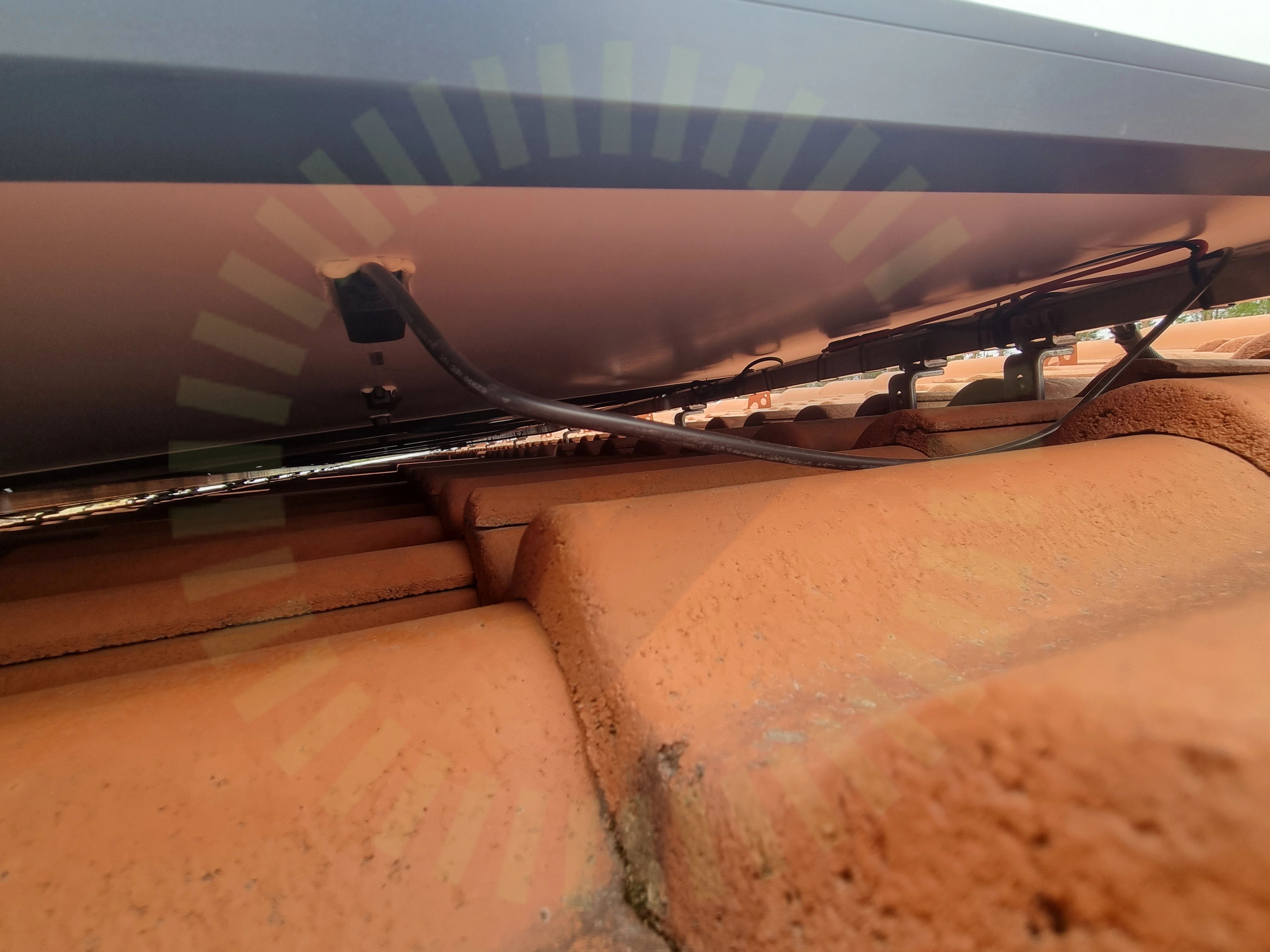

Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablage hänger löst från kopplingslåda, med risk för rörelsepåverkan

Stress på kontakter

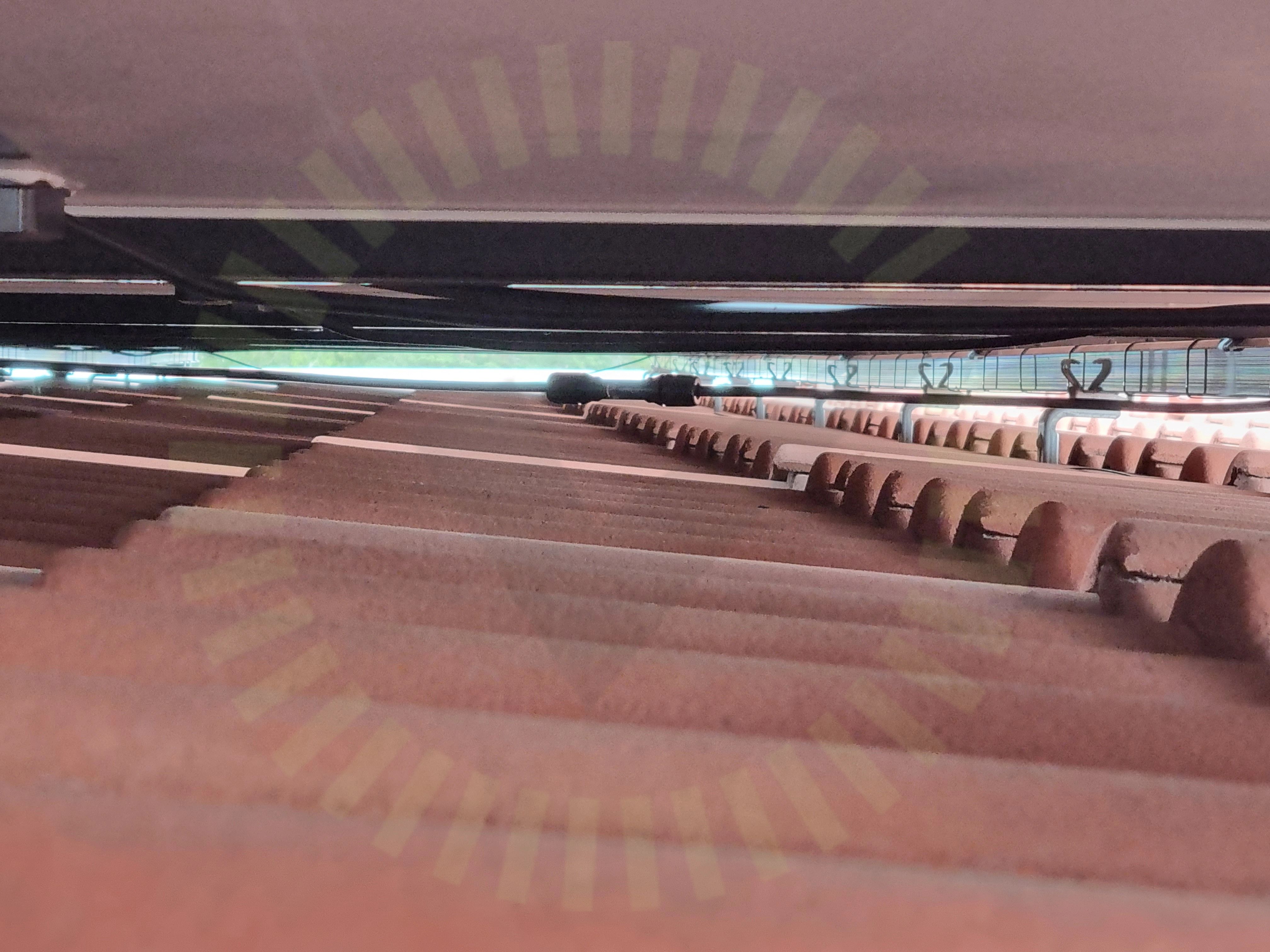

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

10/15
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

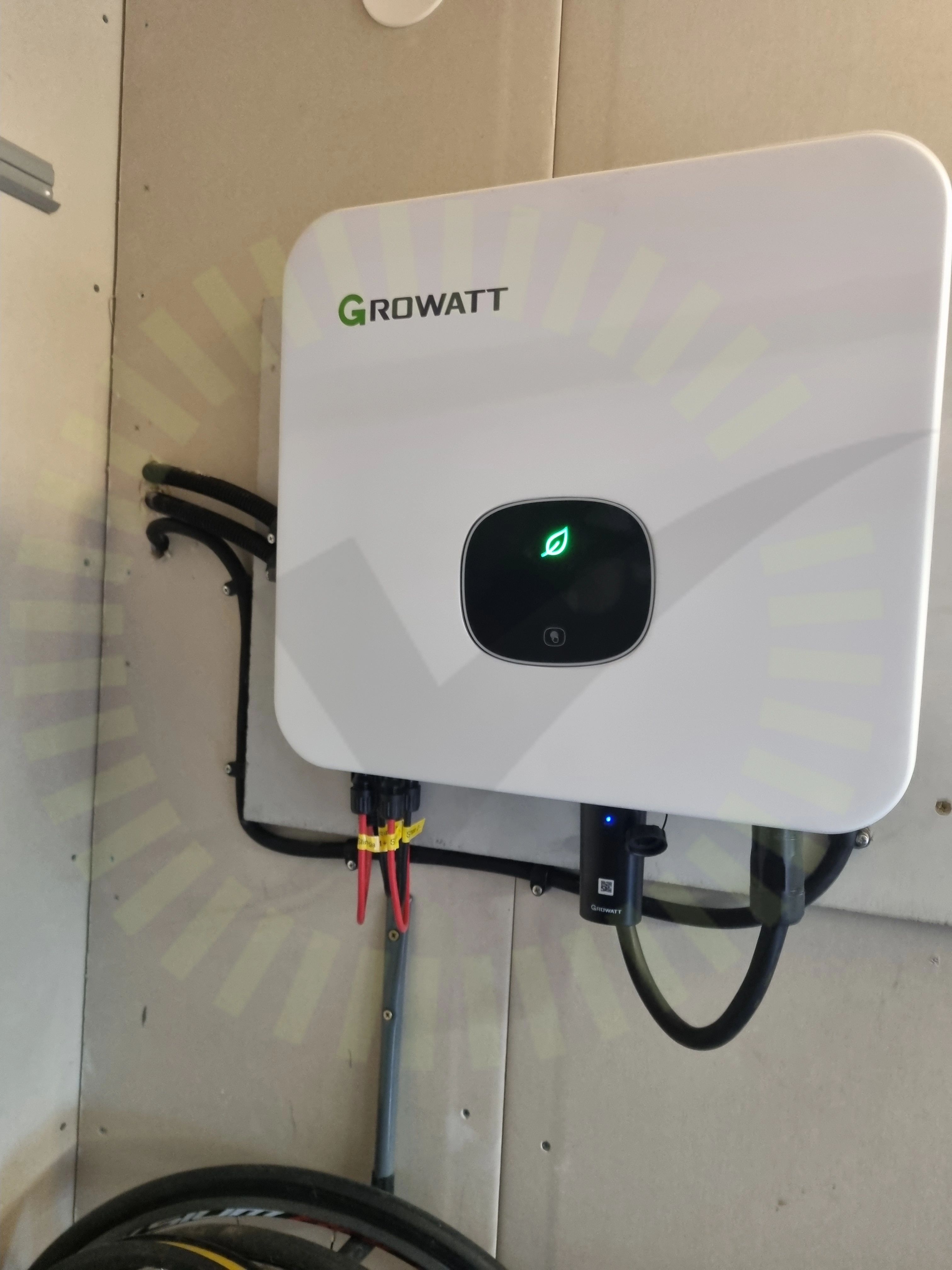

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

4/35

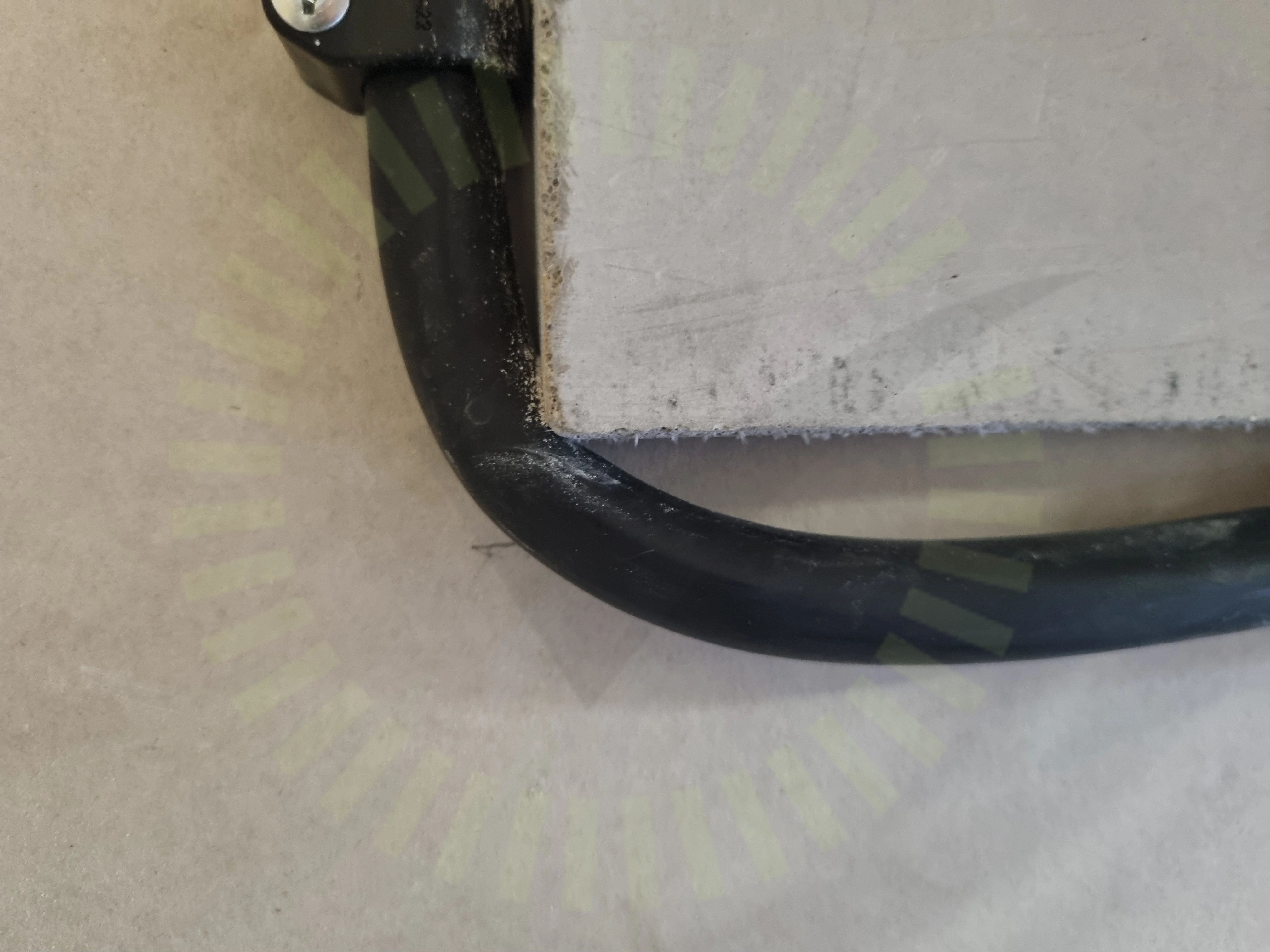

AC kablage skarp kant

5.1 AC kablage skarp kant

Inte godkänd

Kabel ligger skarpt draget runt och tryckt mot en nötande kand.

5.2 DC Kontakter anslutning

Inte godkänd

Kontakter är ej åtdragna kabel sitter löst

Genomföringar

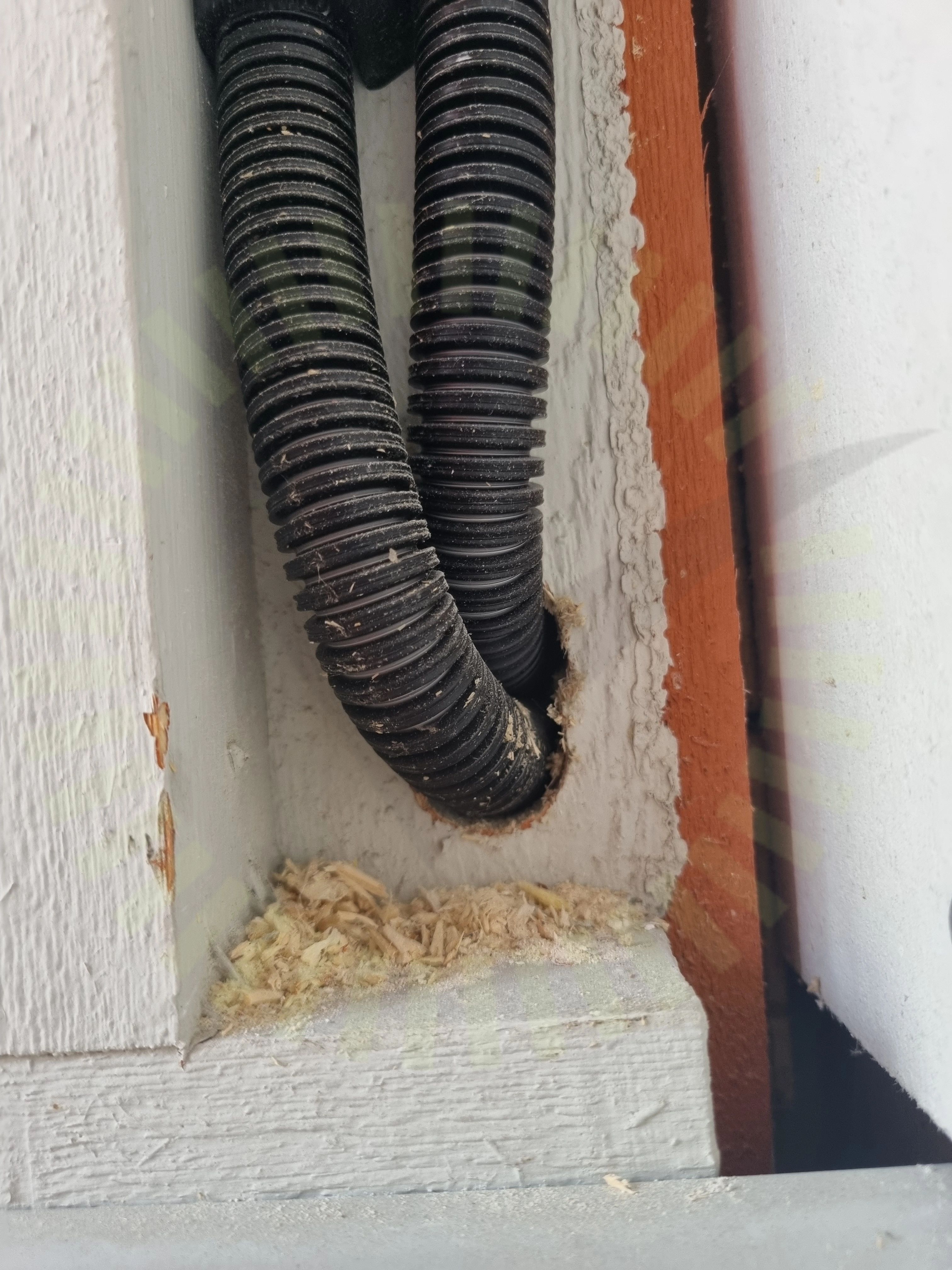

5.3 Genomföringar

Inte godkänd

Genomföring inte tätade.

Jordning av chassi

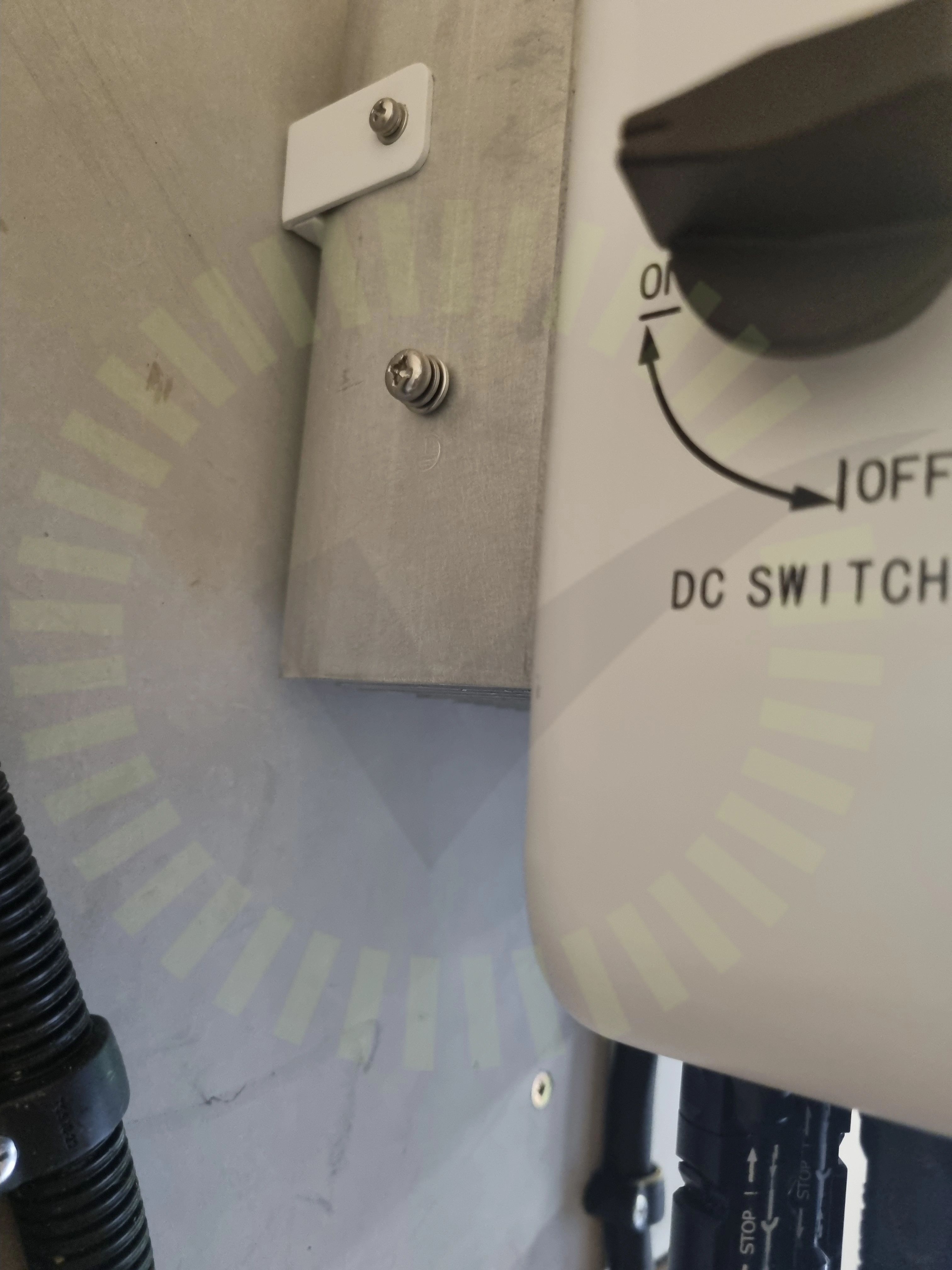

5.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 17

Godkända kontrollpunkter

30/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
