Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

Cell Solar Nordic

Datum

19 juli 2022

Ort

Lotorp , Östergötlands län
Dragavlastade
Skenskarvar
Skarp kant
81% godkända19% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE3K-10K
Cell Solar Nordic

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1
Skada

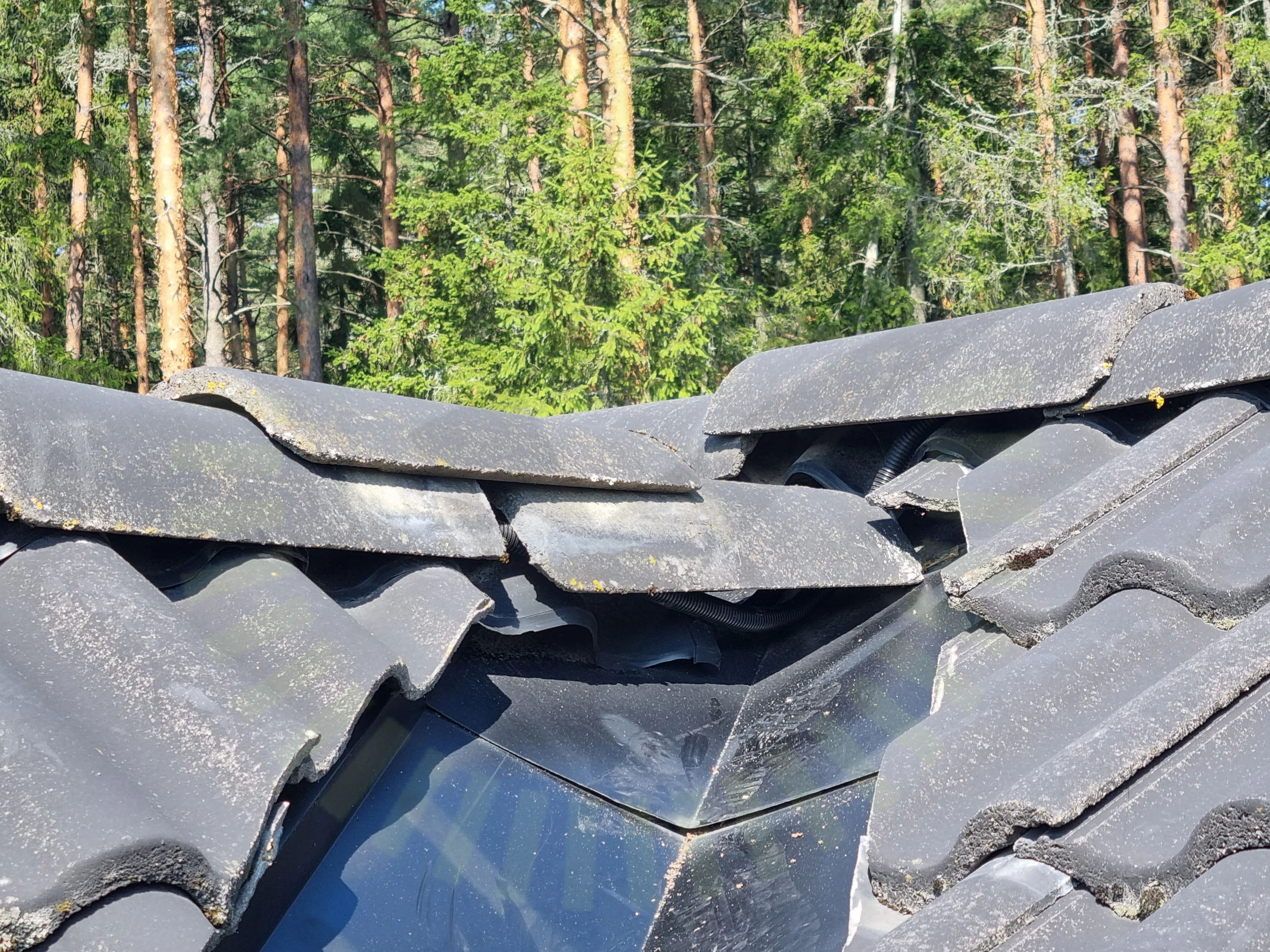

1.1 Skada

Inte godkänd

Nockpannor inte återställda efter dragning av DC kablage. Flera nockpannor ligger lösa.

Optimerare: Allmänt

Anmärkningar

1/5
Optimerare: Dragavlastade

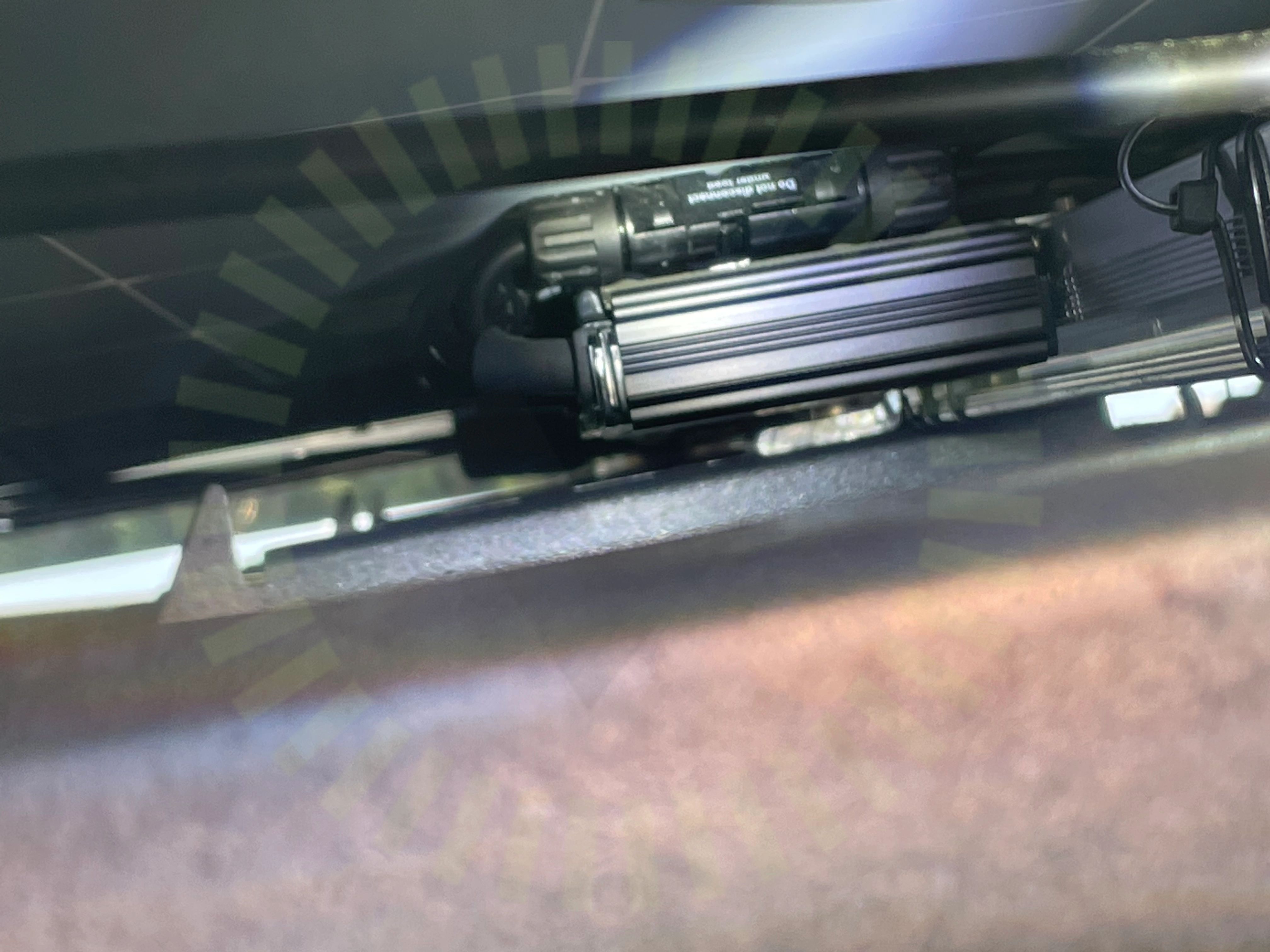

2.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Optimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: KontakterOptimerare: Placering

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/13
Föremål Bakstycke

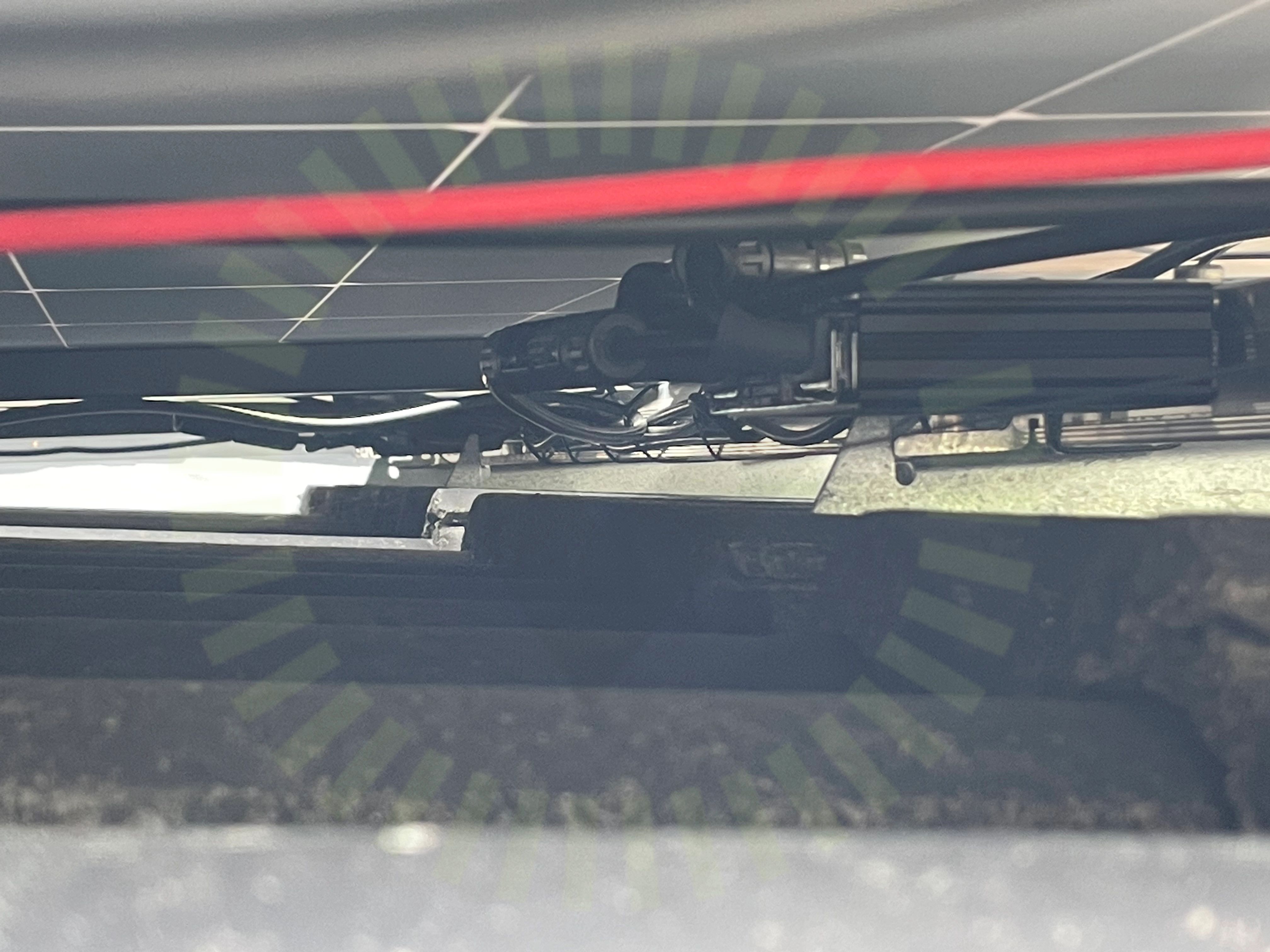

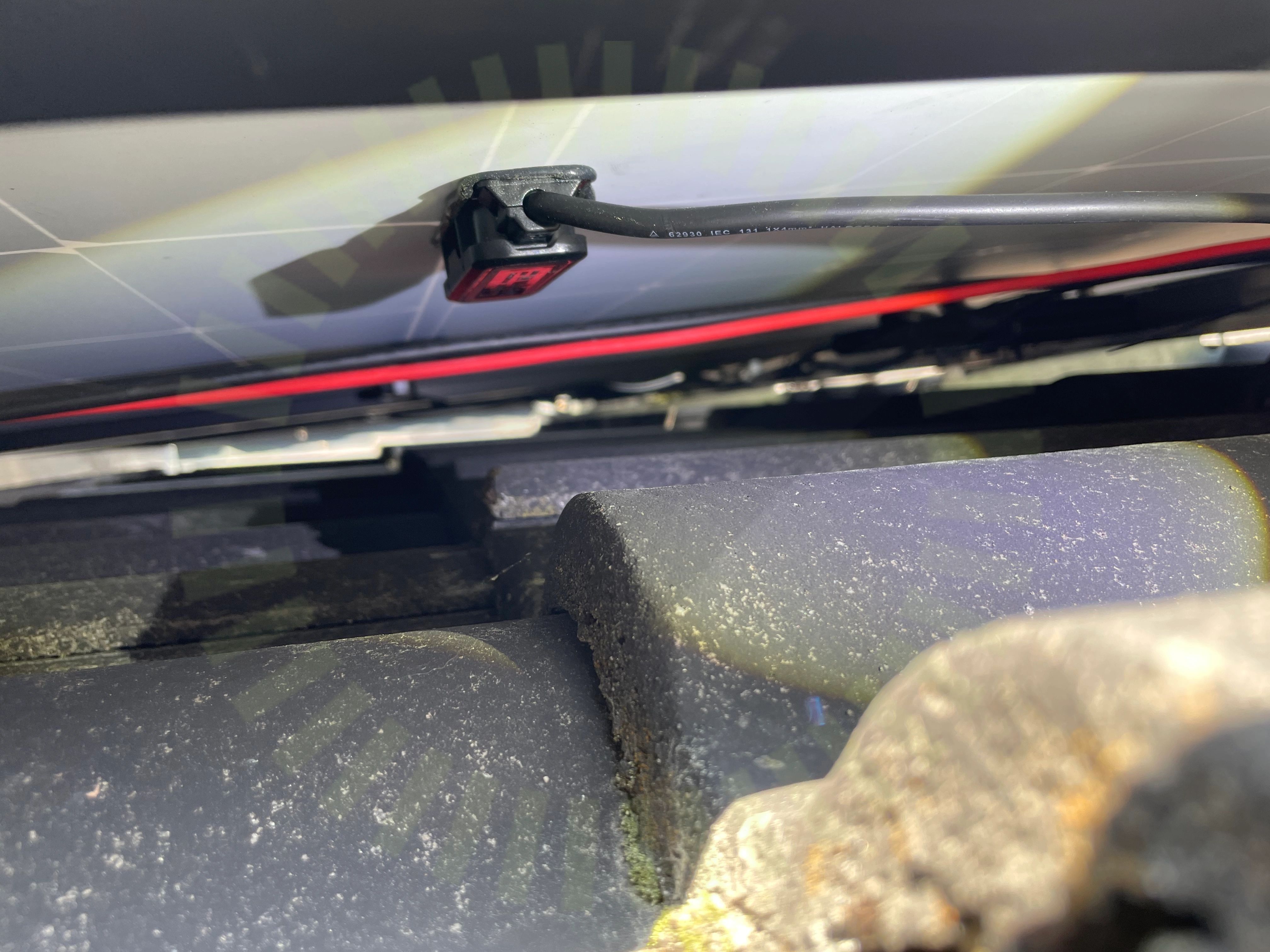

3.1 Föremål Bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar
Dragavlastade

3.2 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/13
Avstånd till havFästenas överlappningFästens placeringFörbindelse av kontakterDräneringshålHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

6/19

4.1 Infästning: Bärläkt

Inte godkänd

Infästningar är undermåligt. Går att lyfta ca 1 dm med minimal handkraft. Video tagen.

Tillverkarens anvisningar
Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Kablage går mellan skenor utan uppfästning ca 1m.

SS 436 40 00 (712.521.101 och 522.8.4)
Skarp kant

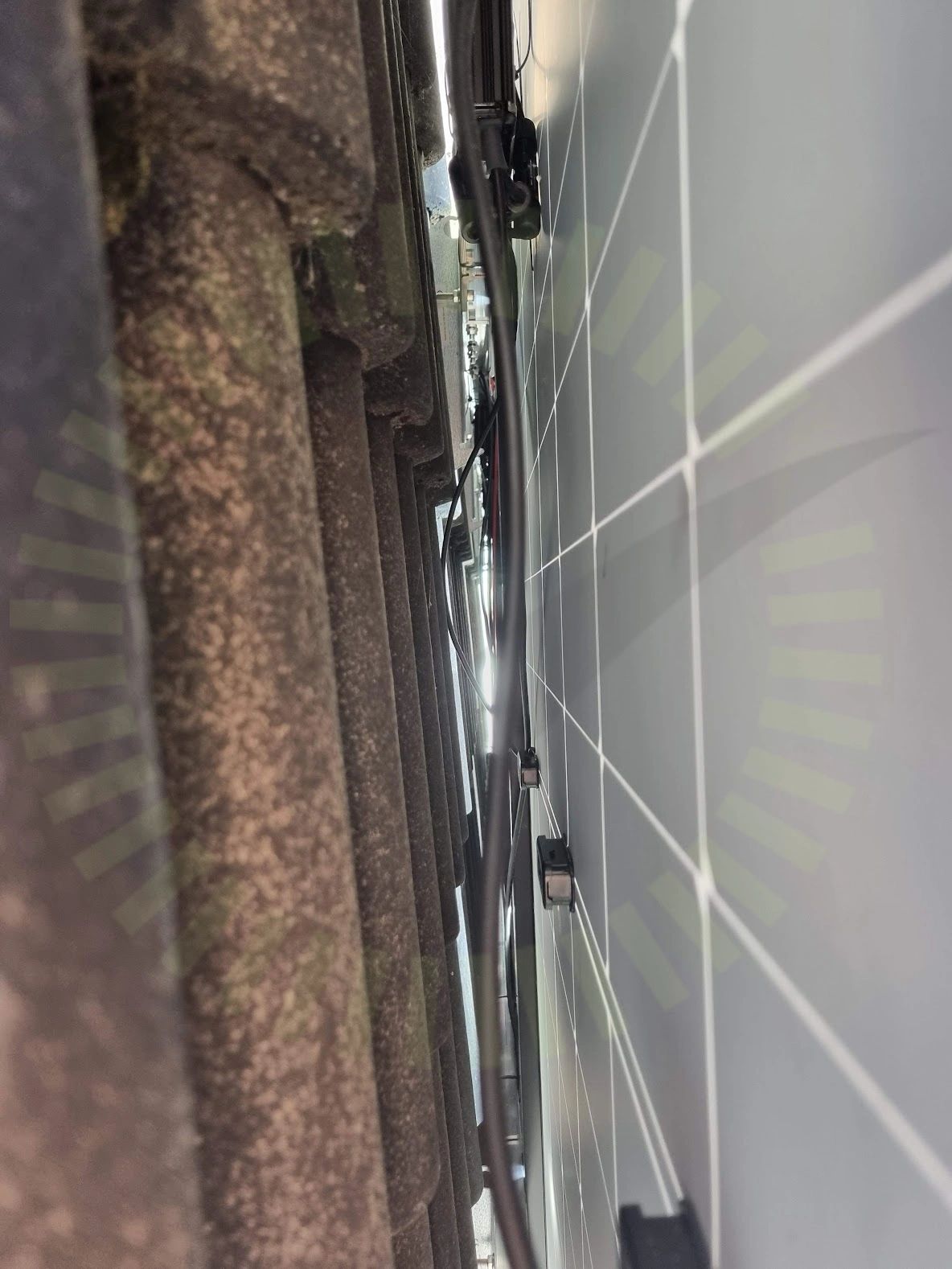

4.3 Skarp kant

Inte godkänd

Kabeldragning är inte utförd så att det finns en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.

SEK 457 (26.1)

4.4 Främmande material

Inte godkänd

Material från två olika tillverkare är använda i montagesystemet.

Tillverkarens anvisningar
Skenskarvar

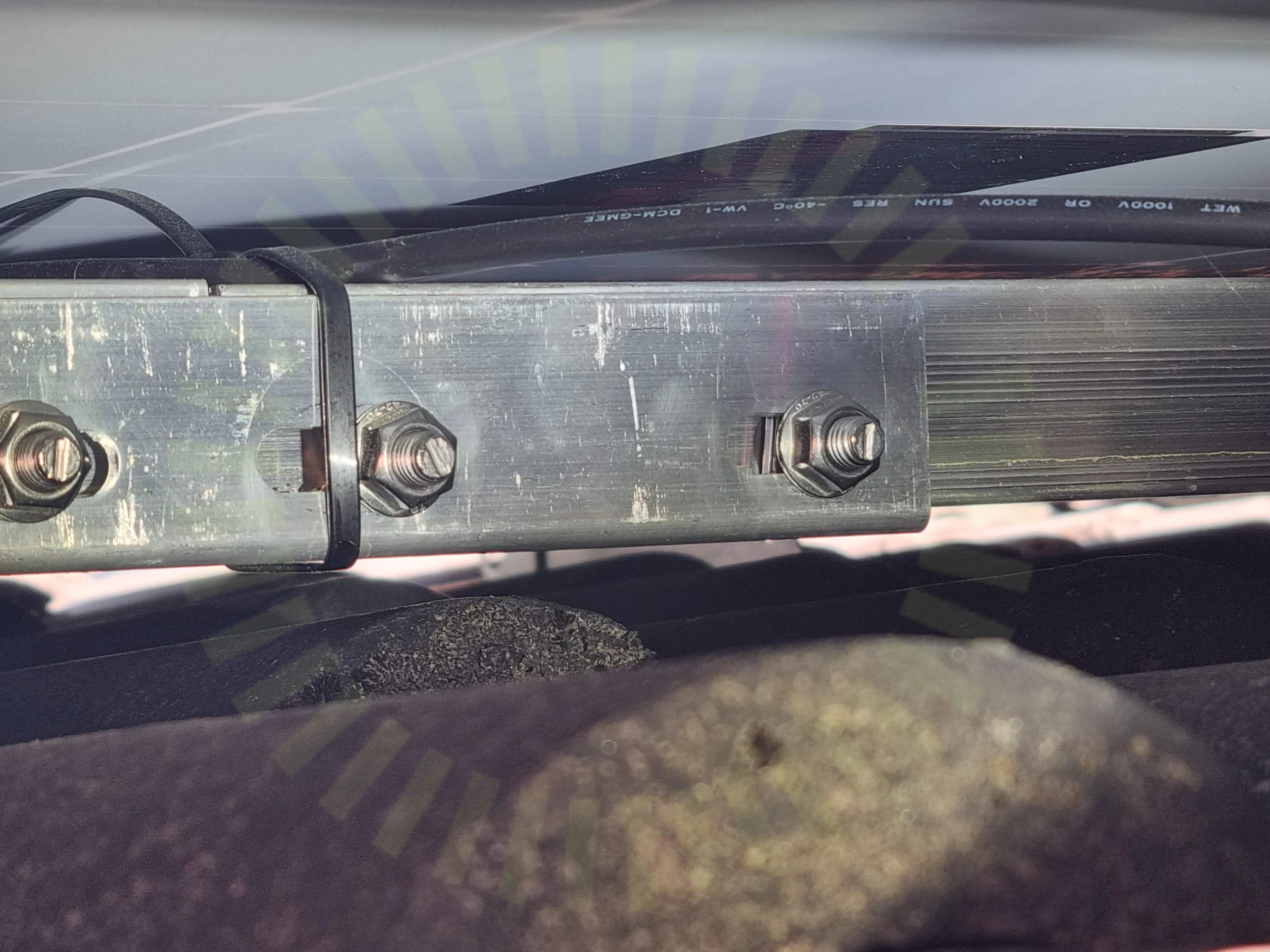

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

4.6 Snö- och Vindlastberäkning

Inte godkänd

Två system är blandade. Underlag för snö- och vindlastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

7/19
FörutsättningarMittklämmorShimsSkadorSkyddSlutklämmorVäderbeständigt material

Ej tillgängligt vid besiktning

6/19
Infästningar i råspontInfästningar i takstolInfästningarnas CC måttSkenornas infästningSkenornas överhängTermisk brytpunkt

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMärkningTillförlitligt fästVarning för backspänningVarning för likström

Växelriktare

Anmärkningar

1/21

6.1 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

Godkända kontrollpunkter

19/21
InfästningAC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningAvståndDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanFörskruvningKabelKontakterSäkringUtrymmeVentilationVinkelVärmeutveckling

Ej tillgängligt vid besiktning

1/21
DC Genomföringar
