Besiktningsrapport

8.8

Installation genom

Sesol

Datum

22 mars 2023

Ort

Saltsjö-boo, Stockholms län

Takkrokarnas CC

Klämmornas placering

Klämmor rätt förläggning

+ 1

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR4-72HIH 425-455M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Anmärkningar

1/9

1.1 Placering

Rekommendation

Barn kan komma åt kapsling placerad på altan cirka en meter från mark

Godkända kontrollpunkter

8/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/14

2.1 Temperatur

Rekommendation

Batteriet är placerat i ett utrymme som inte håller sig inom de temperaturer som behövs.

Tillverkarens montageanvisningar

2.2 Väderskydd

Inte godkänd

Batteriet är placerat i direkt solljus.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorUtrymme

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/34

3.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

32/34

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Longi: LR4-72HIH 425-455M

Anmärkningar

1/16

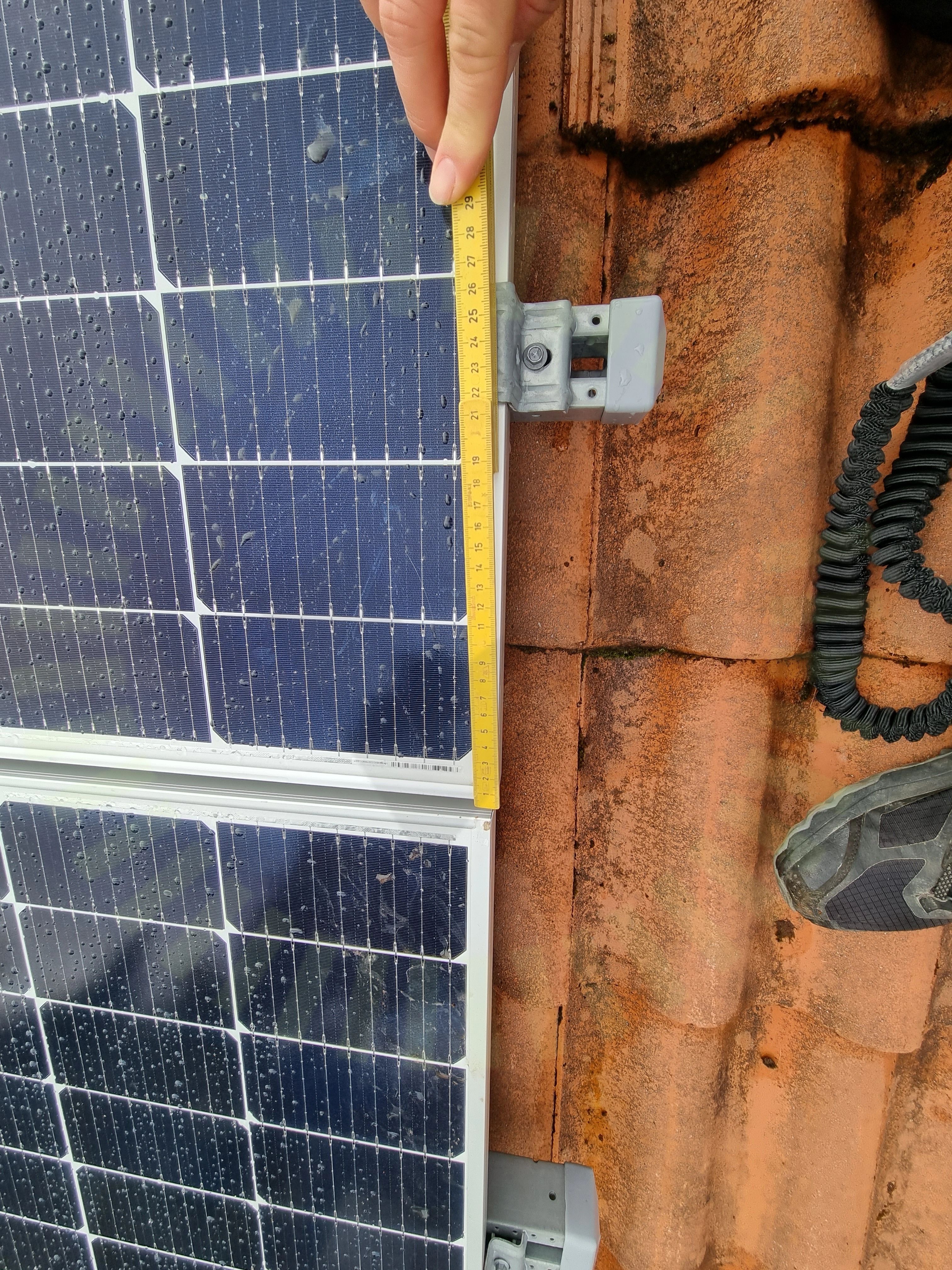

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 17

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Weland Stål: Läktfästen

Anmärkningar

4/22

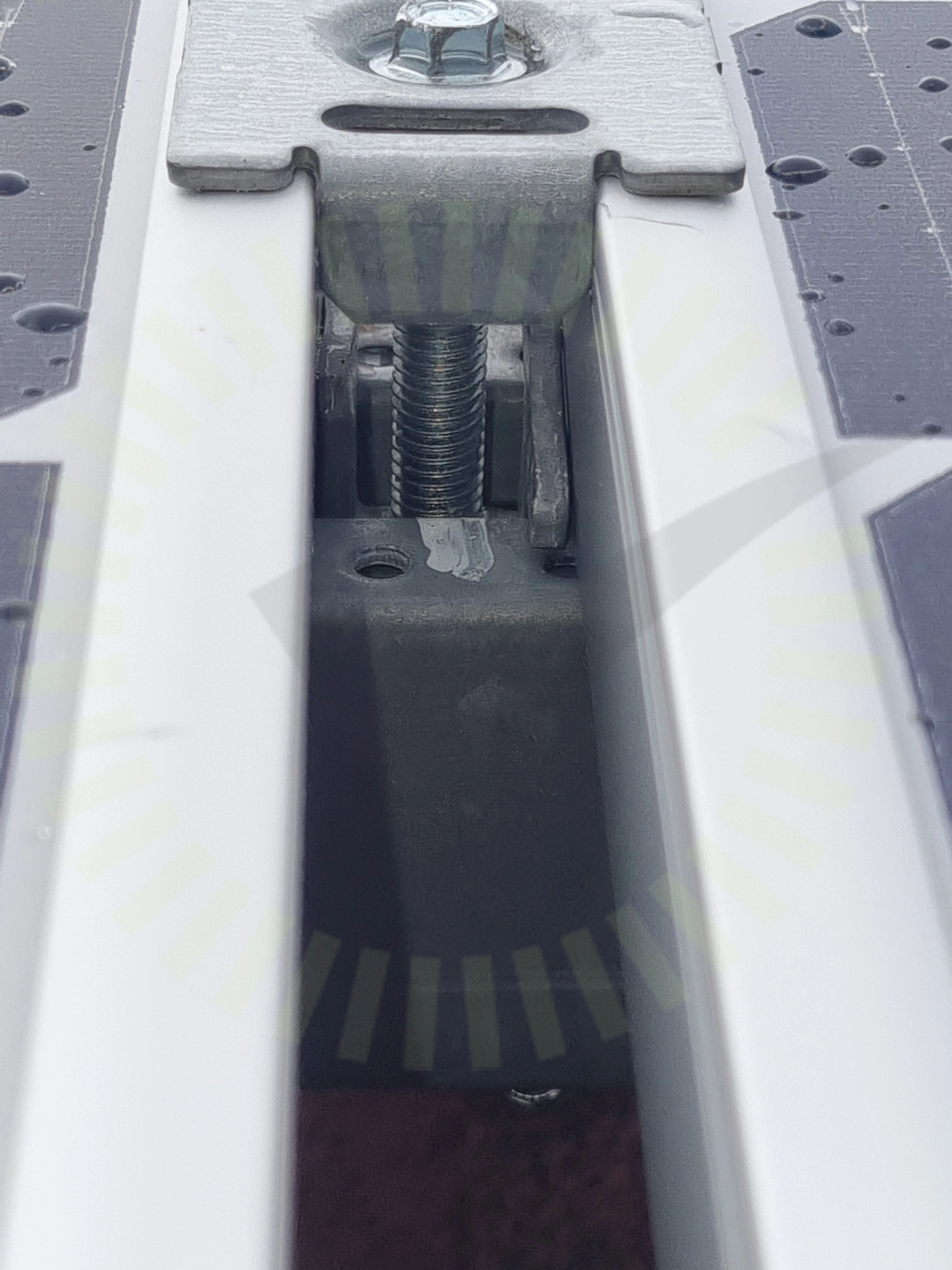

6.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

6.3 Takkrokarnas CC

Inte godkänd

600cc på kanter 900cc övriga, lastberäkning saknas

MA5104. Sid 1 (1) | Version 4 - 221101

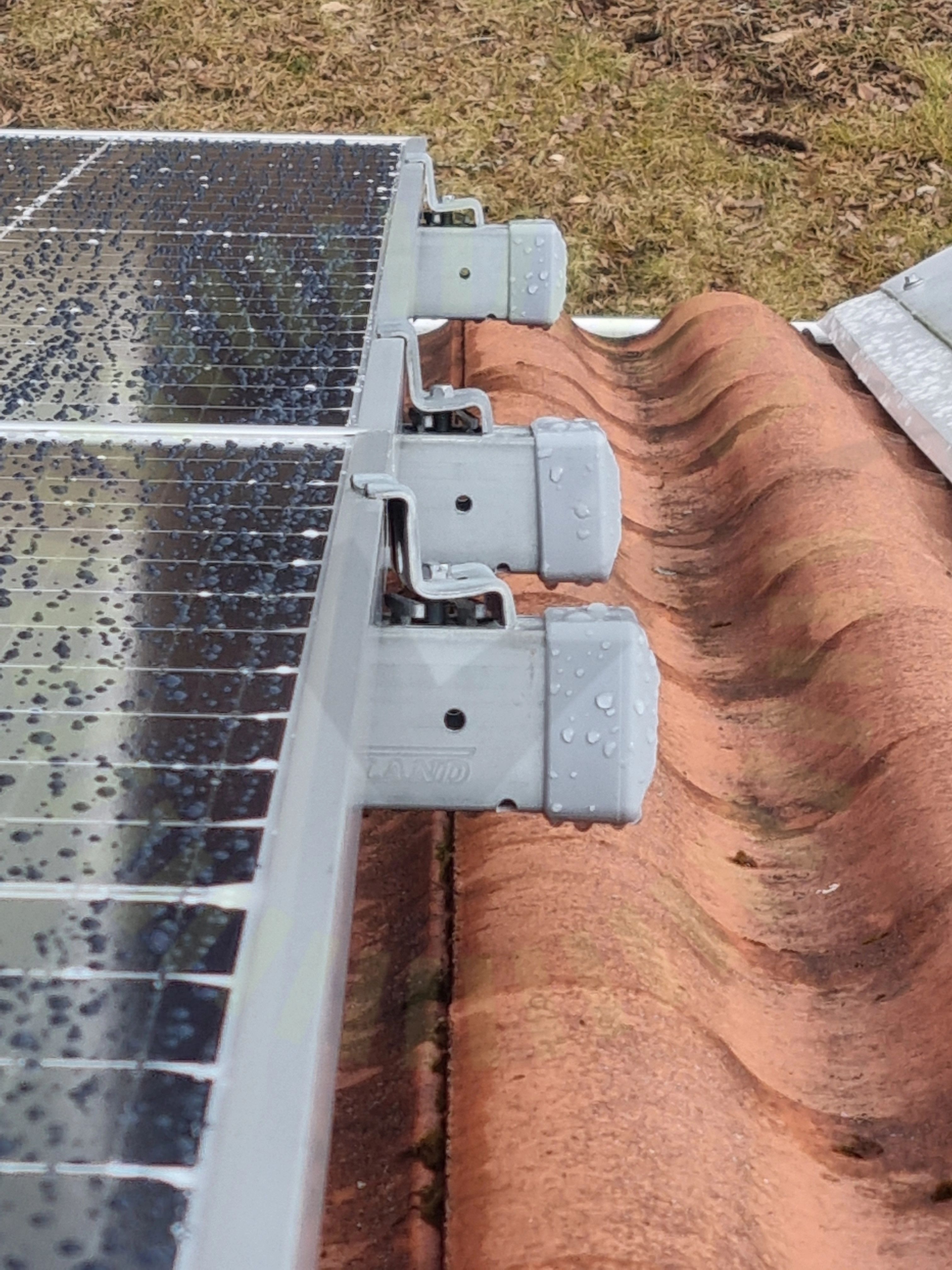

6.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/22

Främmande materialKabeluppfästningLäktinfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring
