Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Voltify

Datum

15 juni 2023

Ort

Täby, Stockholms län
Skenornas infästning
Kabeluppfästning
Kopplingslåda
89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareHuawei: SUN2000P - 450W
MontagesystemVan der Valk: ValkPitched - Standing seam
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Voltify

Installerad av Voltify som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Strängschema anger 3 st strängar, andra optimerare och en annan växelriktare än vad som är monterat.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/12
Infästning

2.1 Infästning

Inte godkänd

Batteri är inte korrekt fastsäkrat. Översta modul skall alltid fästas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/16
Kontak utsatt för sol

4.1 Kontak utsatt för sol

Inte godkänd

Kontakt Ligger direkt på yttertak och mellan paneler utsätts för solljus

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

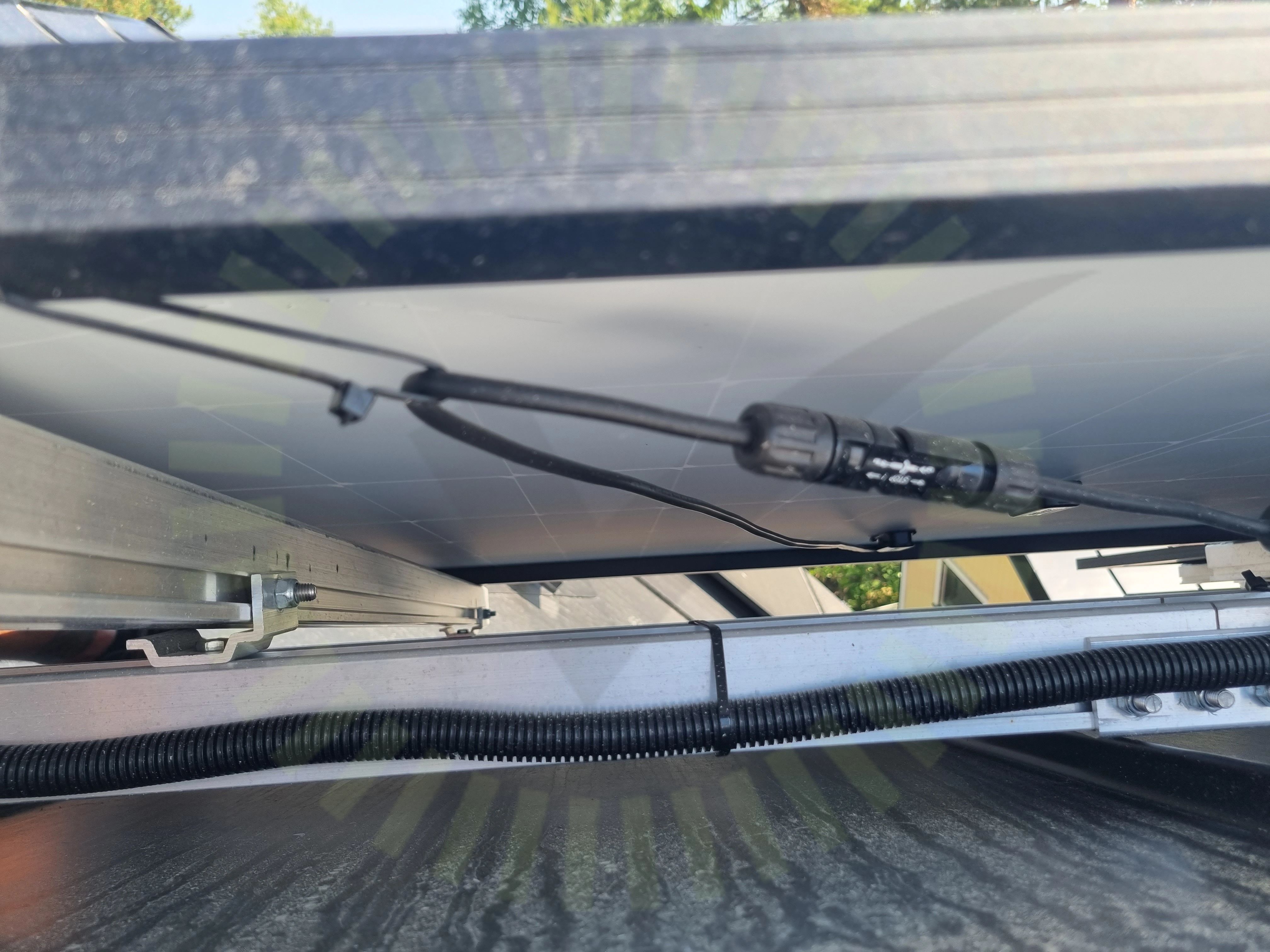

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

4/5
DragavlastadeFastsäkring av produktKontakterPlacering

Ej tillgängligt vid besiktning

1/5
Förutsättningar

Tak 1, Van der Valk: ValkPitched - Standing seam

Anmärkningar

5/20
Skador

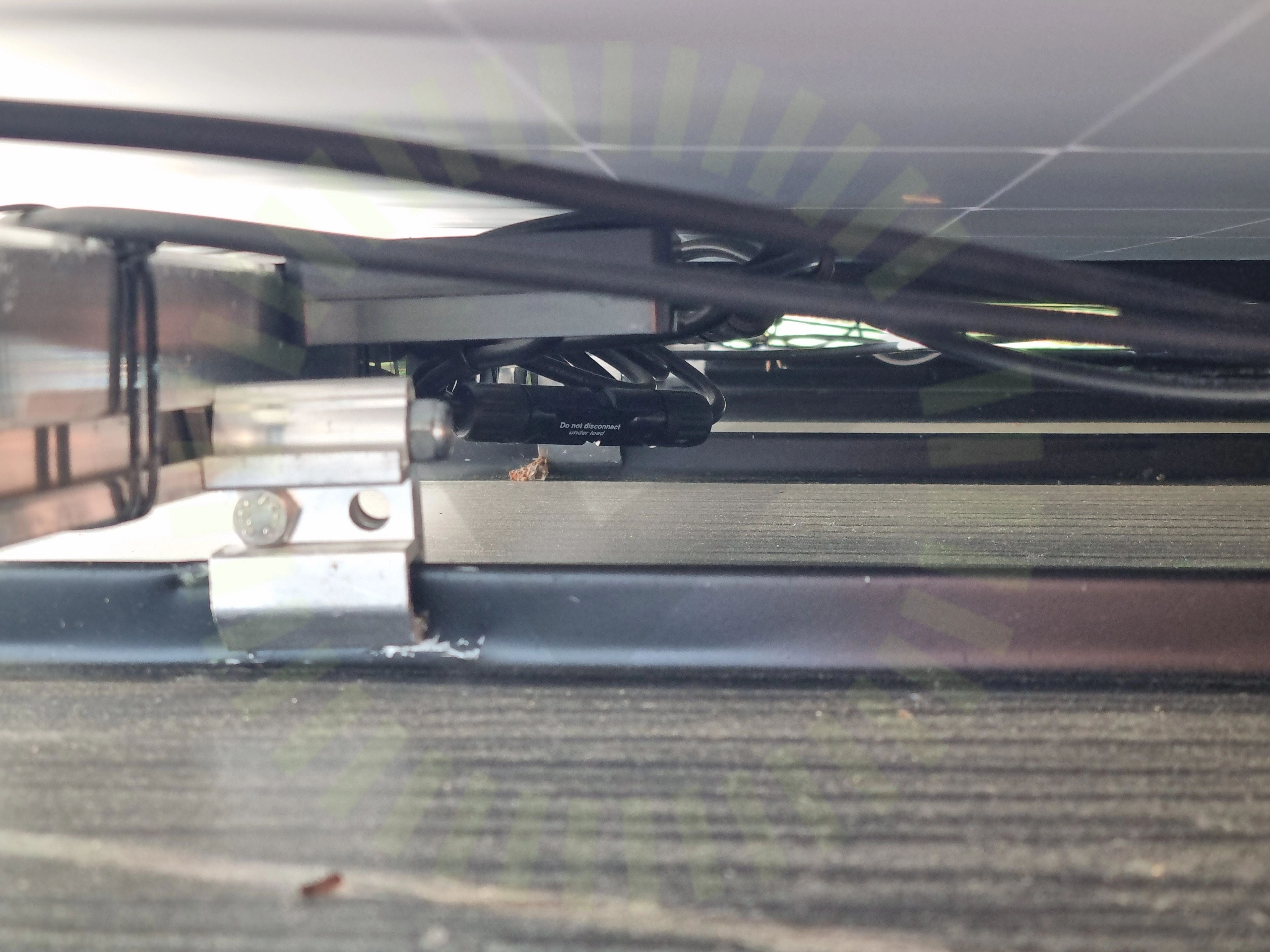

6.1 Skador

Inte godkänd

Infästningar har skadat falsar på flertal ställen. På bilden är det också möjligt att se att infästningen mellan skena och klämma är felaktig.

Tillverkarens anvisningar
Kabeluppfästning

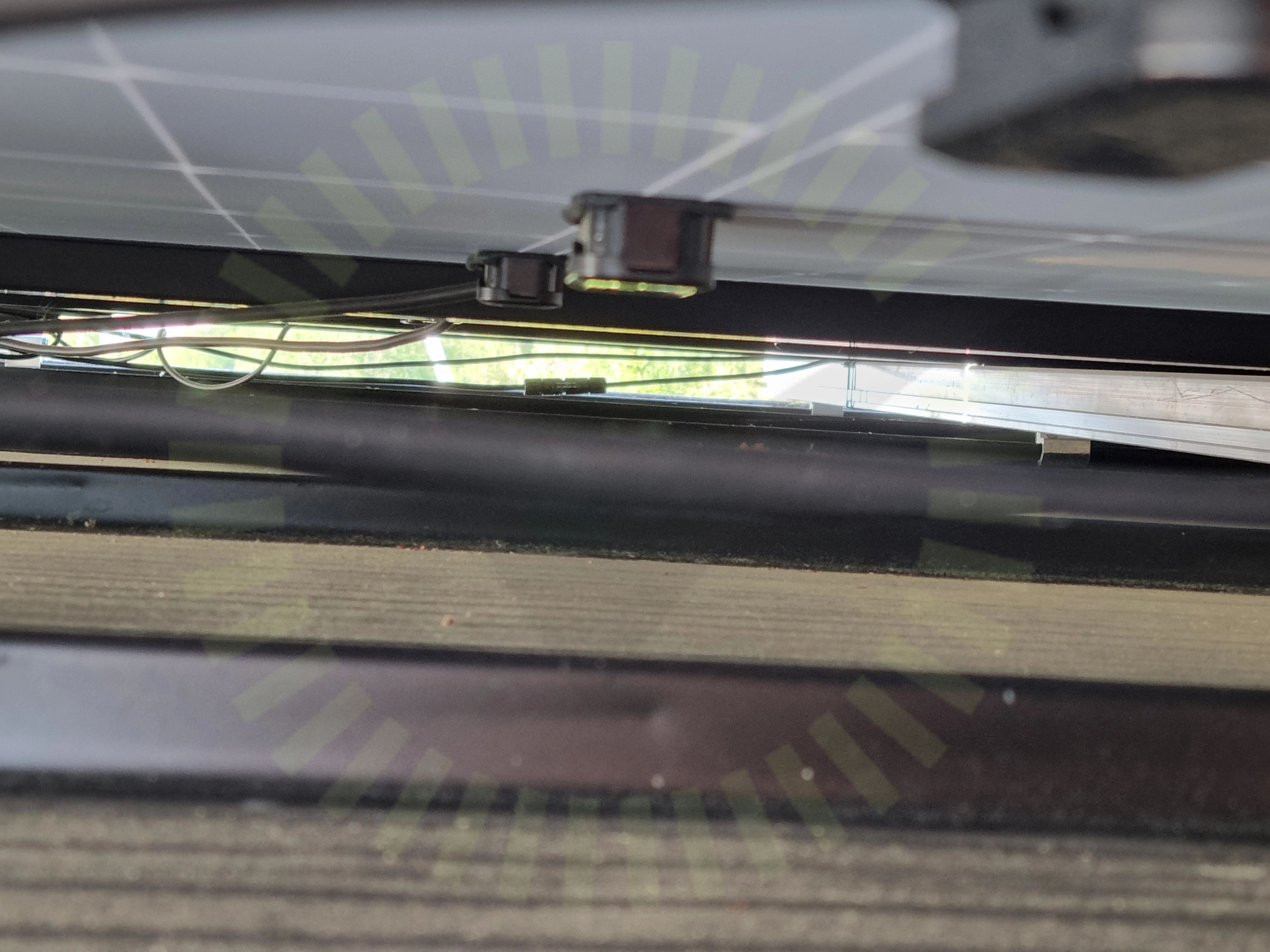

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd på ställen ligger även kablage på yttertaket.

Kontakt med fals

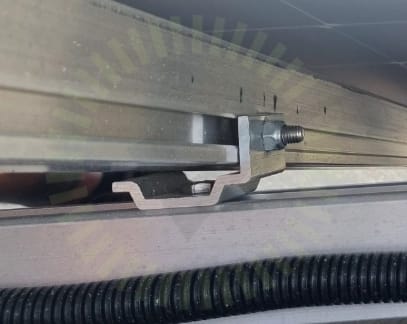

6.3 Kontakt med fals

Inte godkänd

Flera infästningar ligger inte rakt mot falsen. När infästningarna blir sneda påverkar det också skenan och i detta fallet det övre skenlagret som inte får god kontakt med sin underliggande skena.

Skenornas infästning

6.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Hammarbultar ligger fel. Bild går ej att ta på de hammarbultar som är väldigt felvända. Bilden är tagen på en av de med mildare felvridning.

Tillverkarens anvisningar

6.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än i lastberäkning, samt att man har en har installerat en panel mindre än vad lastberäkning säger.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/20
Avstånd nästa falsDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorPanelramens tjocklekMittklämmorPlaceringSkenornas överhängSkenskarvTyp av klämmaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20
Takgenomföring

Undercentral

Anmärkningar

1/8

7.1 Femledarsystem

Inte godkänd

Femledarsystem är framdraget till ny UC. Jordledare är felaktigt uppmärkt som PEN-ledare.

Godkända kontrollpunkter

7/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/34

9.1 Strängdesign

Inte godkänd

Finns strängschema men otydligt vilka paneler som har optimerare, enligt kund ska det vara 10 optimerare. Den strängen med 6 paneler har optimerare, även dem två översta längst till höger i den stora strängen, resten av optimerarna går inte att hitta. Strängschema behöver uppdateras och göras tydligt hur strängarna är uppbyggda för att bedömning ska kunna göras.

Godkända kontrollpunkter

33/34
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
