Besiktningsrapport
9.5
Installation genom
Soldags
Datum
3 april 2023
Ort
Värmdö, Stockholms län
Dräneringshål pekar neråt
Kabeluppfästning
Takgenomföring
Kontakter
94% godkända
6% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.08 415-435W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Solis: S5-GR3P(3-20)K
Tillbehör
Säkerhetsbrytare AC
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätning av strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Tak , ESDEC Lutande Panntak
Anmärkningar
4/27
3.1 Dräneringshål pekar neråt
Inte godkänd
Klämmorna är felvända.
Tillverkarens anvisningar

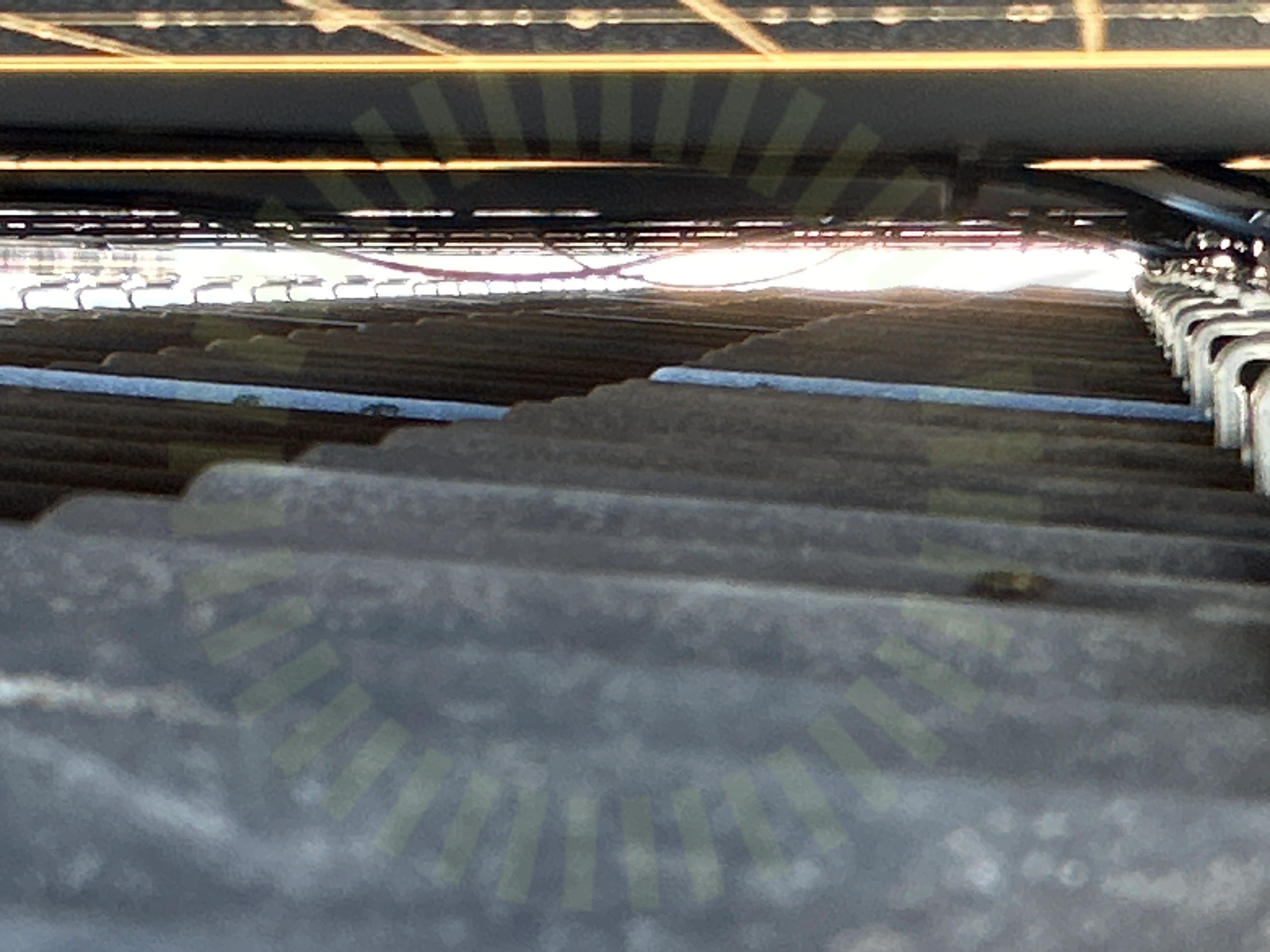

3.2 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

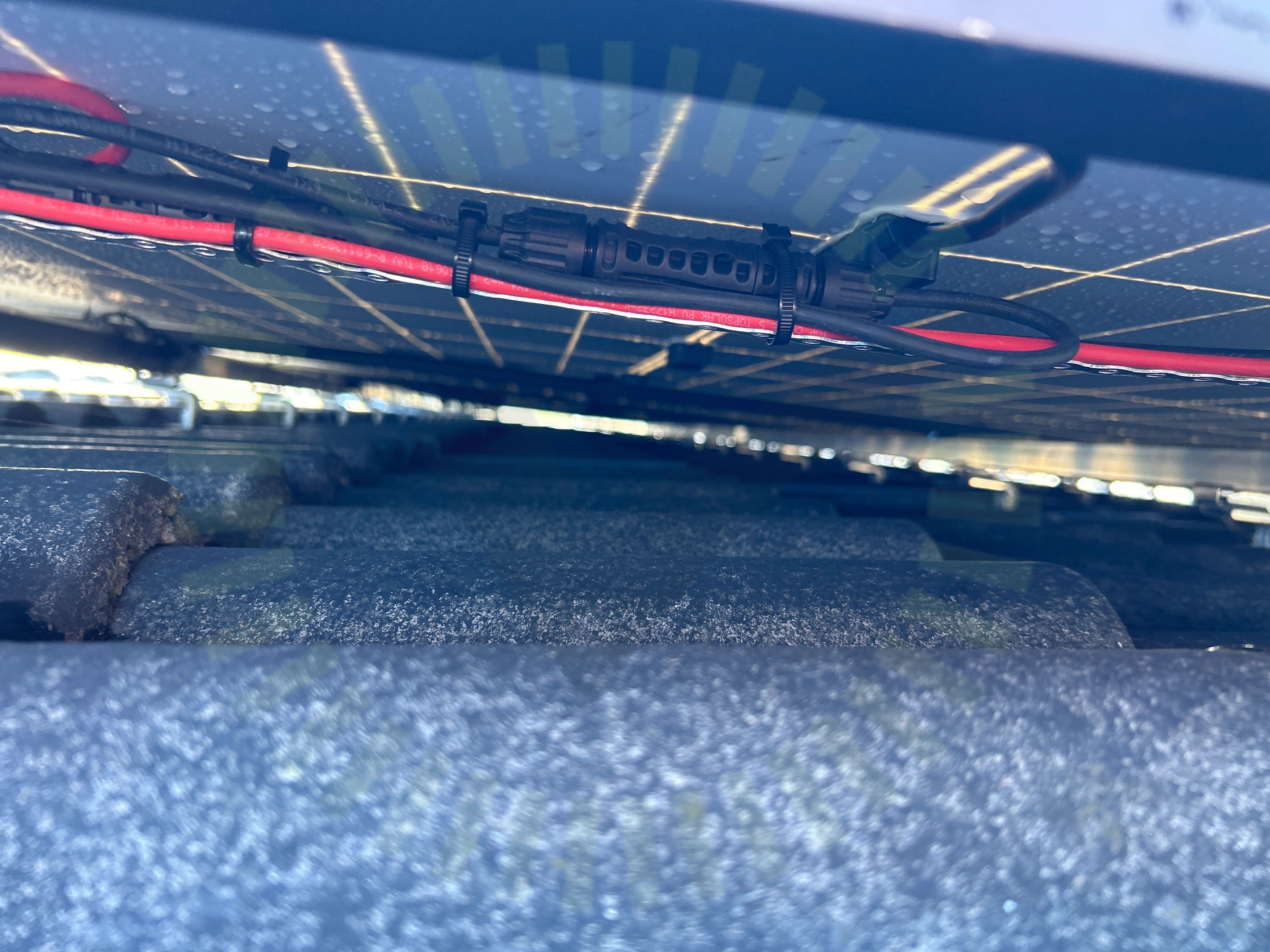

3.3 Kontakter
Inte godkänd
Buntband är placerade över kontakter, detta är inte tillåtet av tillverkaren.

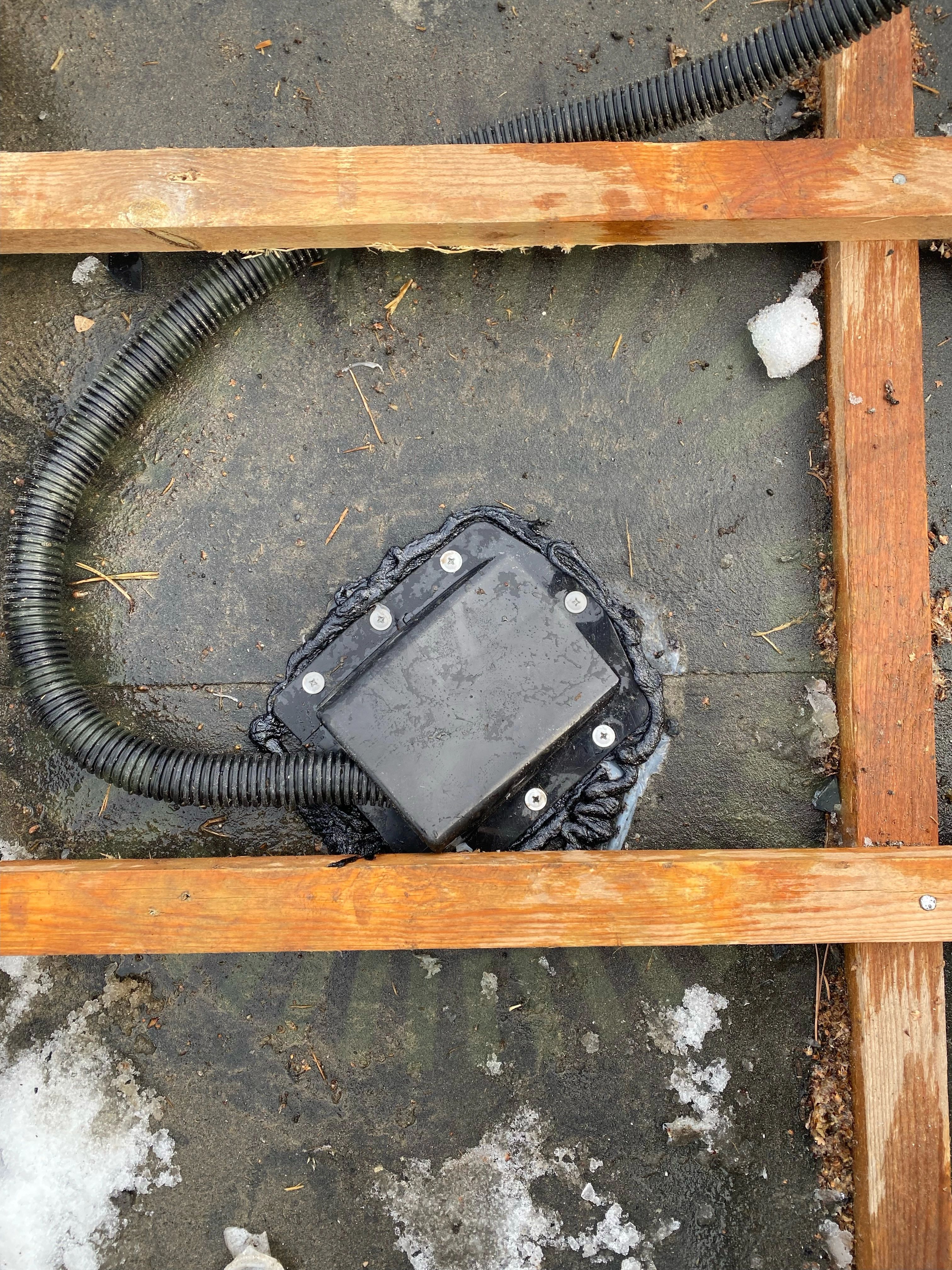

3.4 Takgenomföring
Inte godkänd
Mögelstoppern är inte korrekt installerad.
Godkända kontrollpunkter
23/27
Använd skruv för klämma
DC kabel förläggning
Främmande material
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak , Trina: TSM-DE09R.08 415-435W
Godkända kontrollpunkter
16/16
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
28/28
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
Direkt solljus
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Kontakter
Ledare Fastspända
Märkning
PE
Skador
Säkringsdimension
Utrymme
Ventilation
Vinkel
