Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Svea Solar

Datum

22 september 2023

Ort

Täby, Stockholms län
Kopplingslåda
Skenornas infästning
Skenornas överhäng
84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade. Mätning säger 21 och 22 volt men är 22 paneler I respektive sträng

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

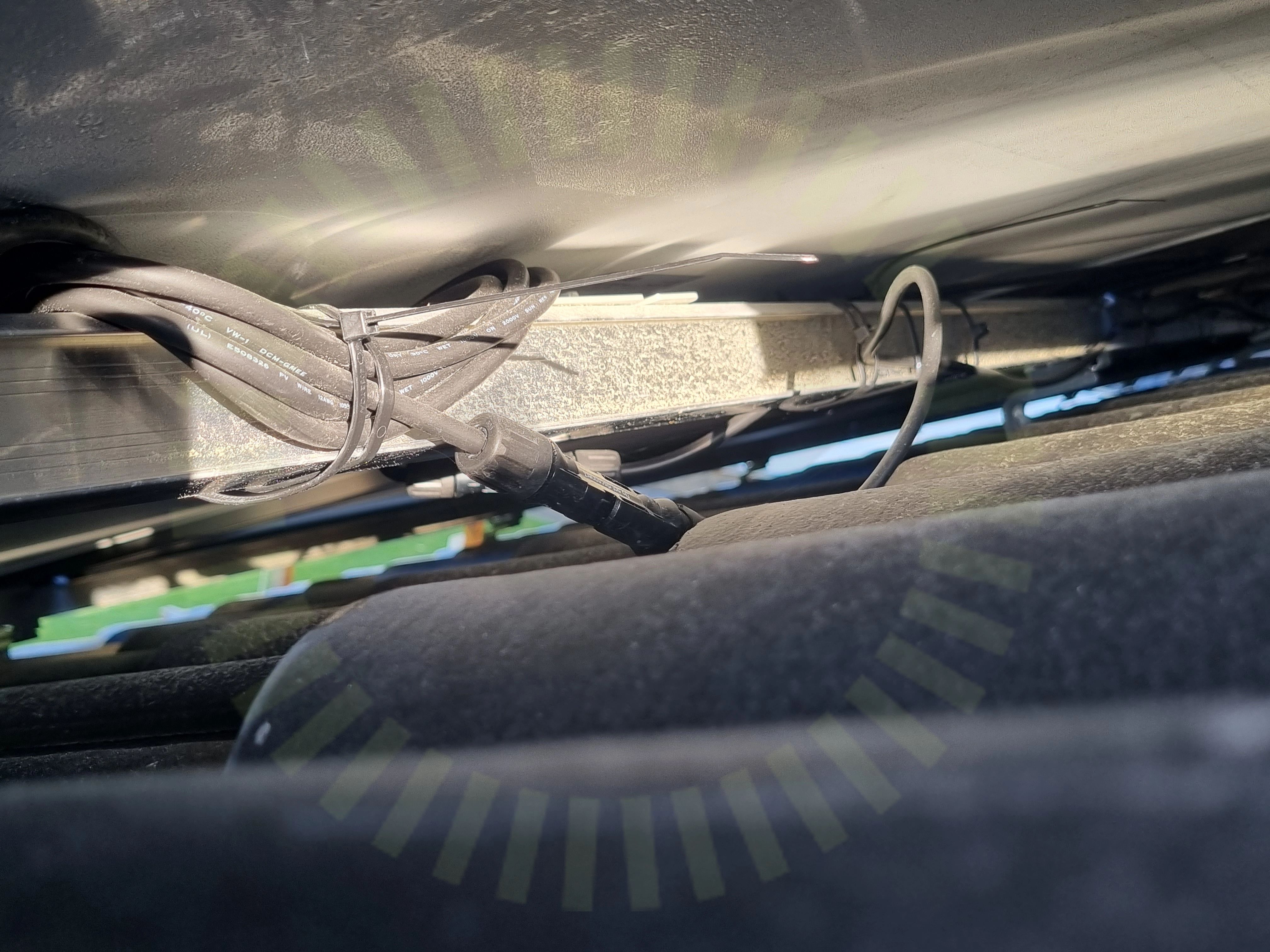

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

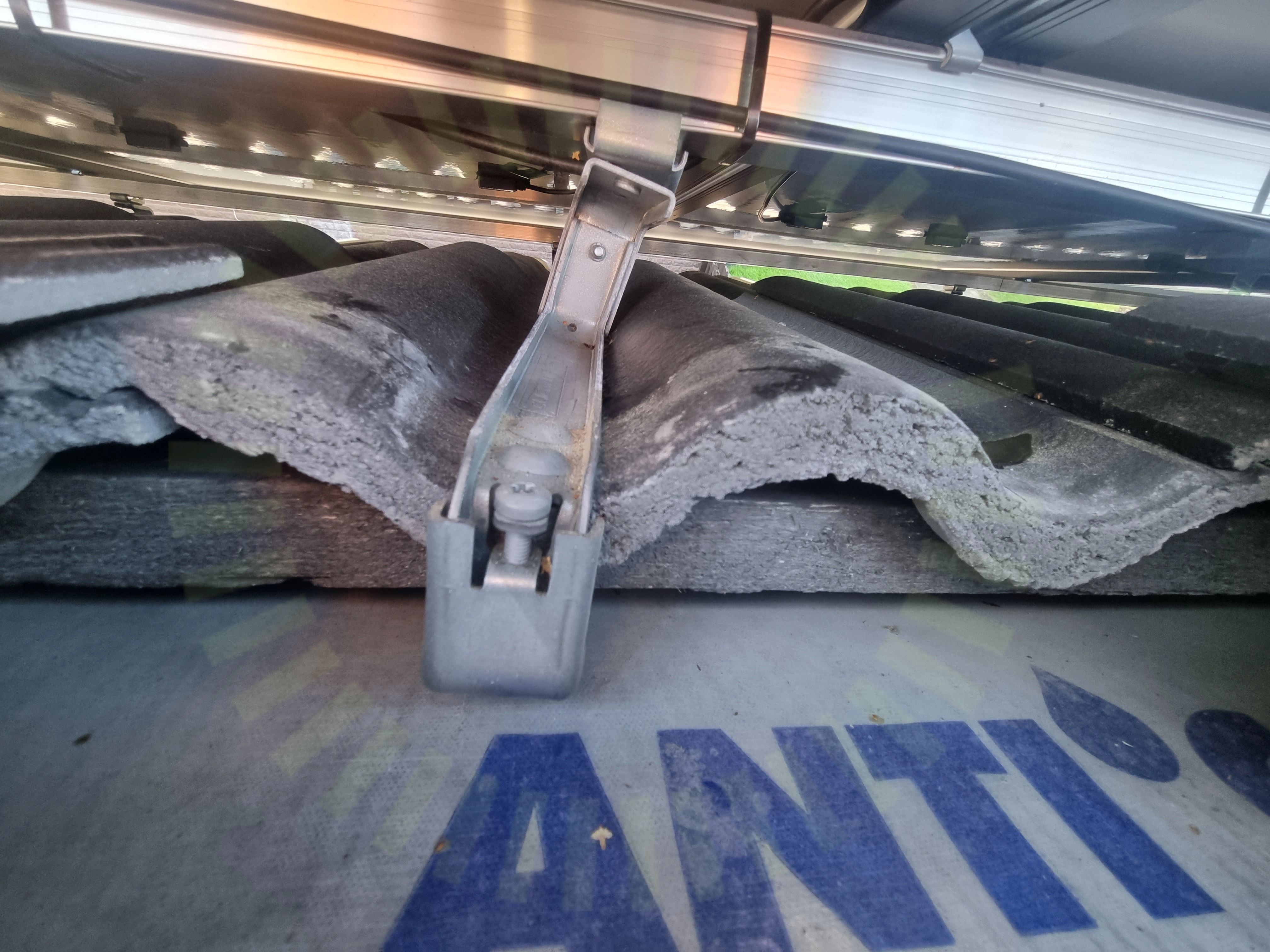

Läktinfästning

3.2 Läktinfästning

Inte godkänd

Infästning sitter snett

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

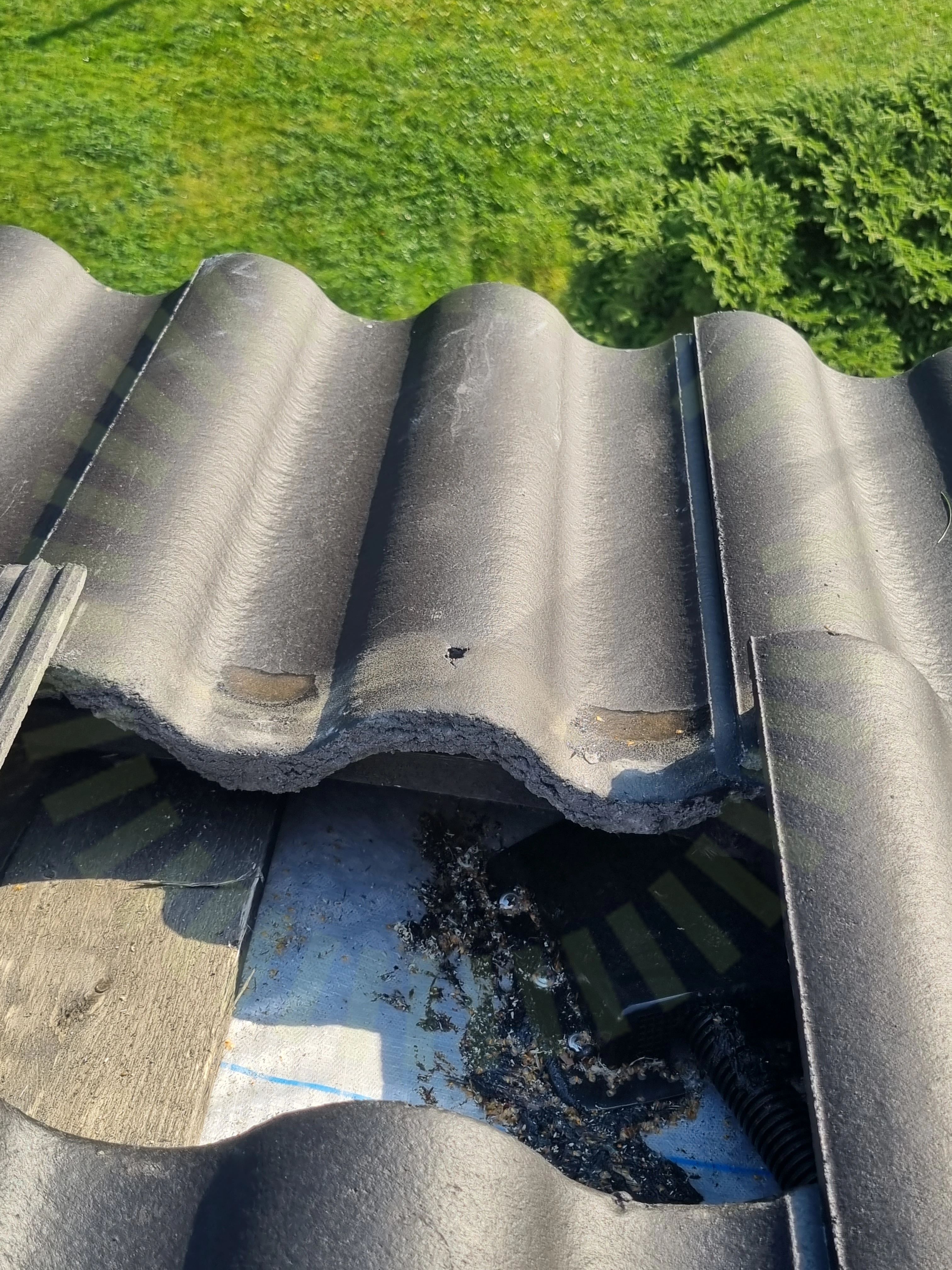

Takgenomföring

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Mögelstopper är placerad med öppningen uppåt vilket gör att vatten kan komma in och ansamlas vid genomförning

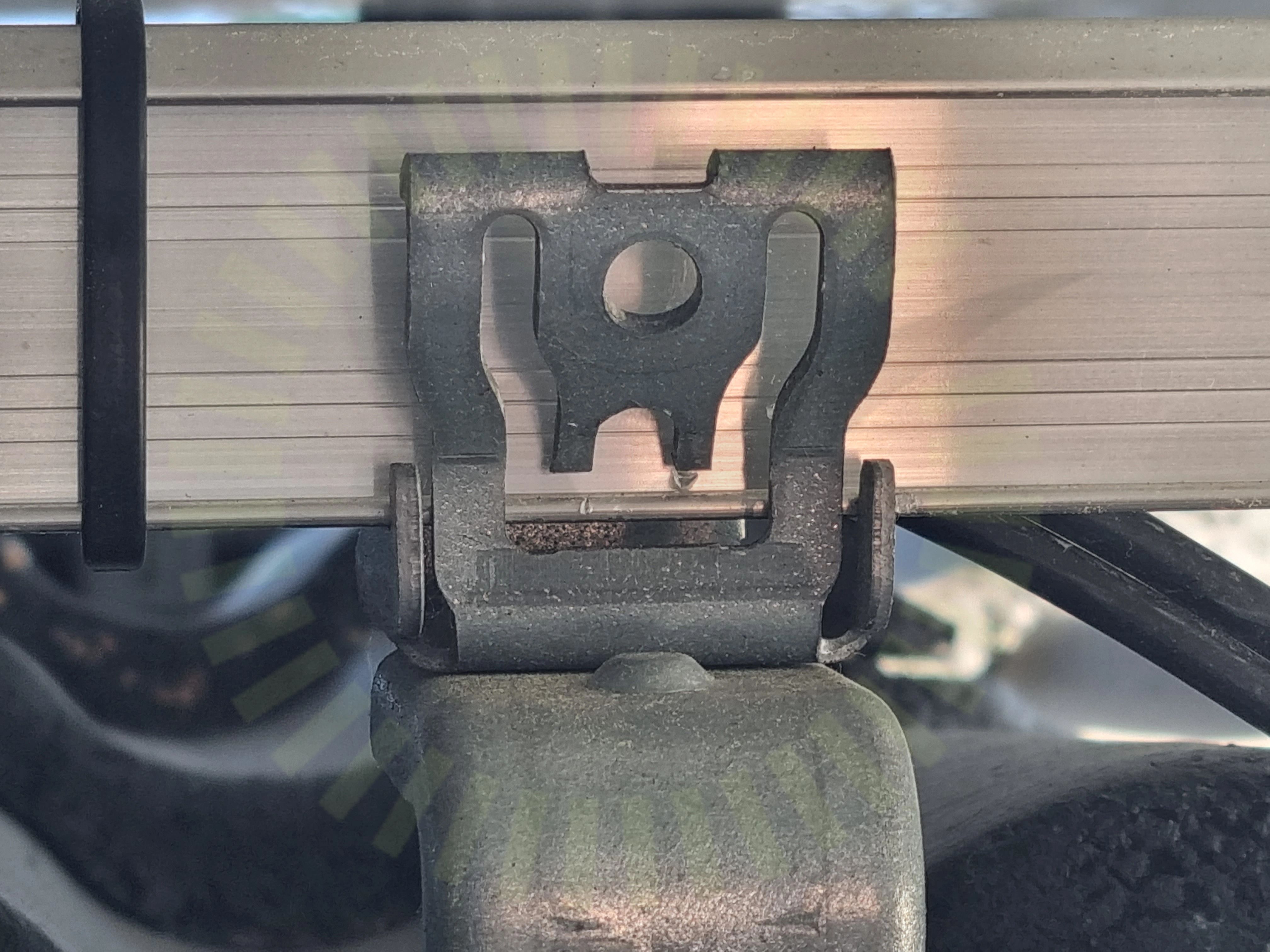

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

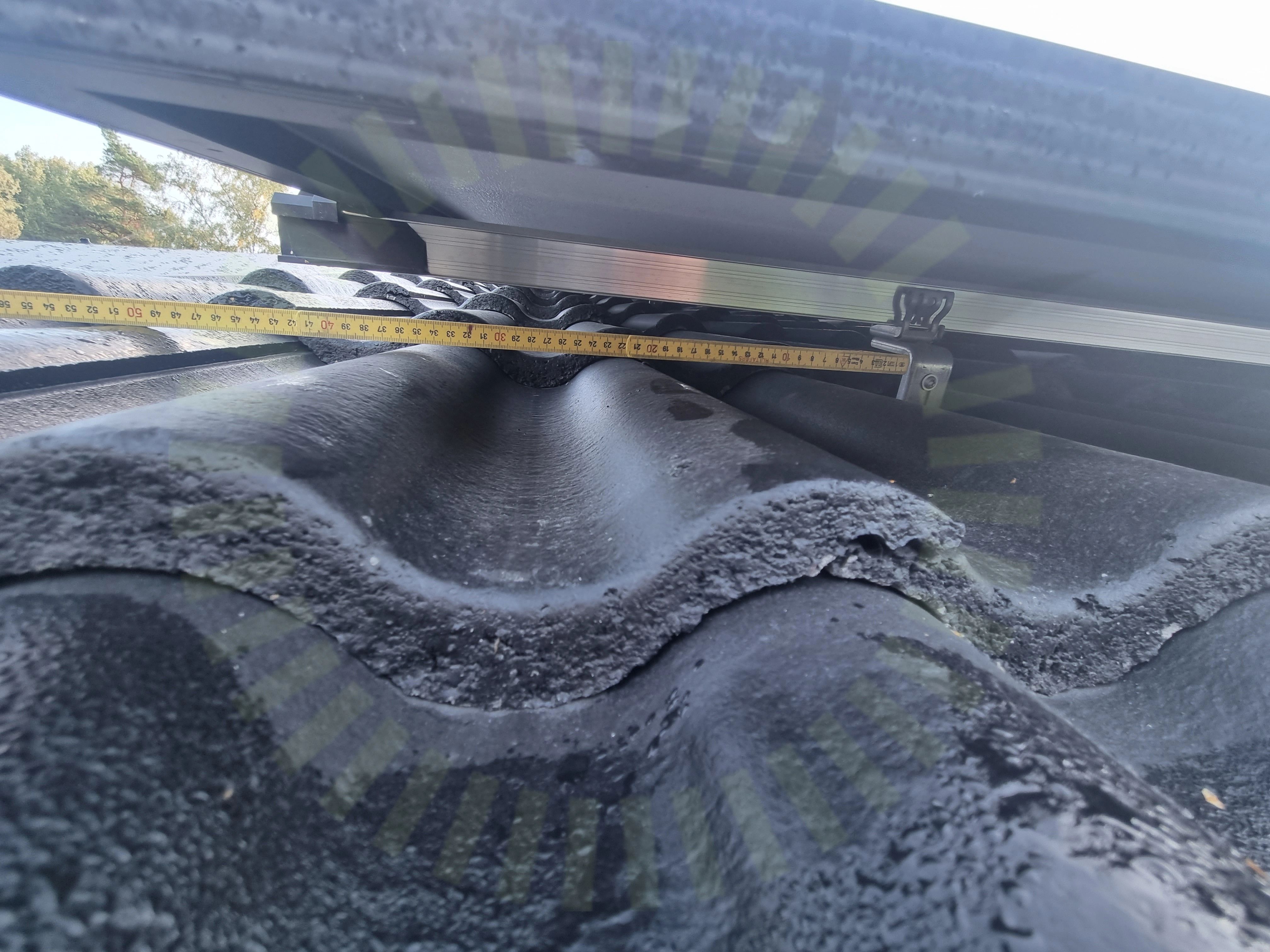

Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

21/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

5/18
Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Många av kontakterna vid optimerare är placerade så att dem Ligger i klämm mellan optimerare och panelens bakstycke.

Klämmornas storlek

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Kontaktdon

4.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan. Finns även buntband placerade på kontaktdonens hölje.

Panelkablagets böjradie

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj på kablage som kommer ur kontakt

SS 436 40 00 (522.8.3), Sida 248
Kopplingslåda

4.5 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda, ej dragavlastad utsätter kopplingslådan för stress

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

13/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

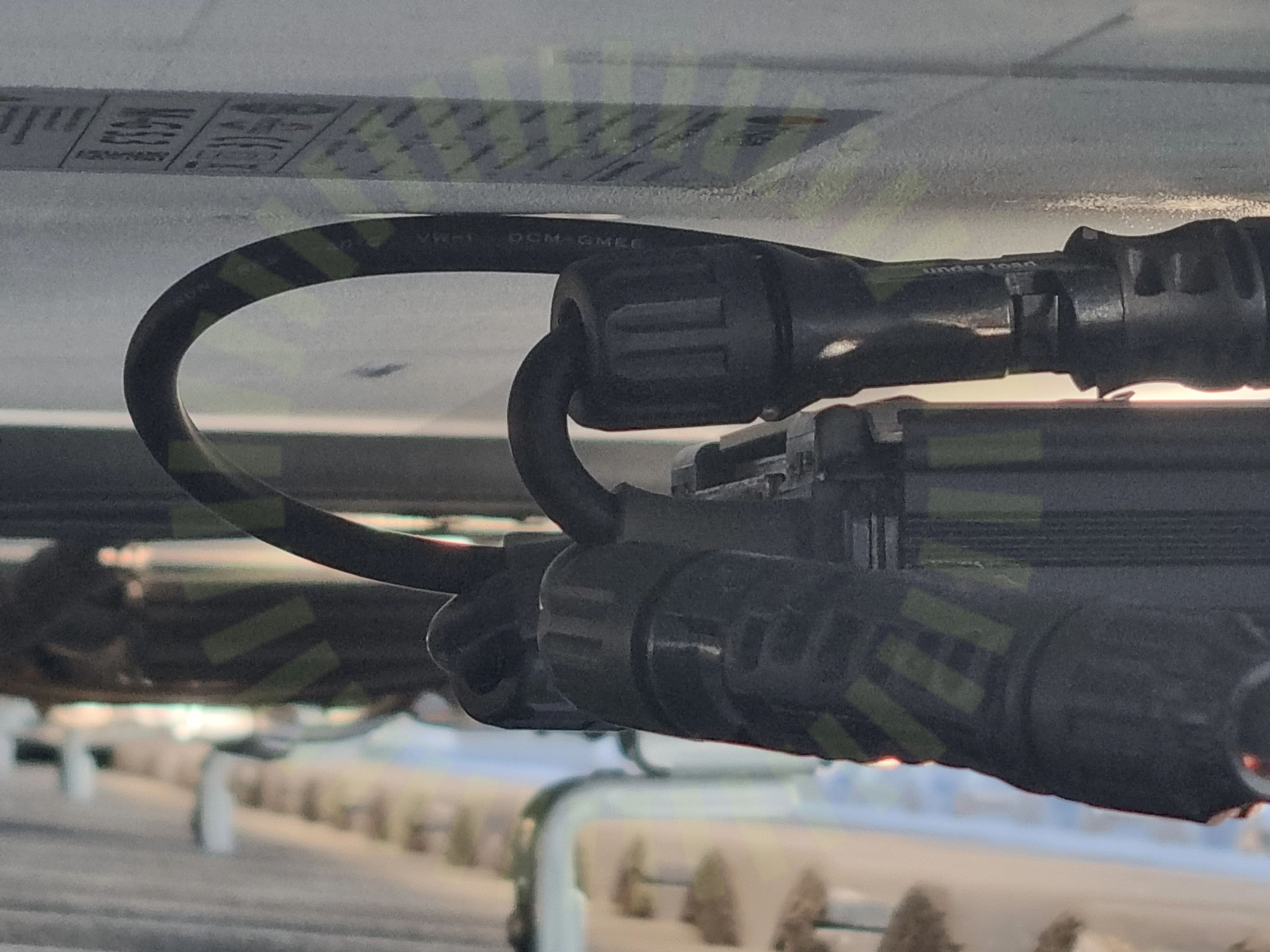

Dragavlastade

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

4/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Saknas vi anslutningspunkten/undercentral inne i huset

SS 436 40 00 (712.514.101)

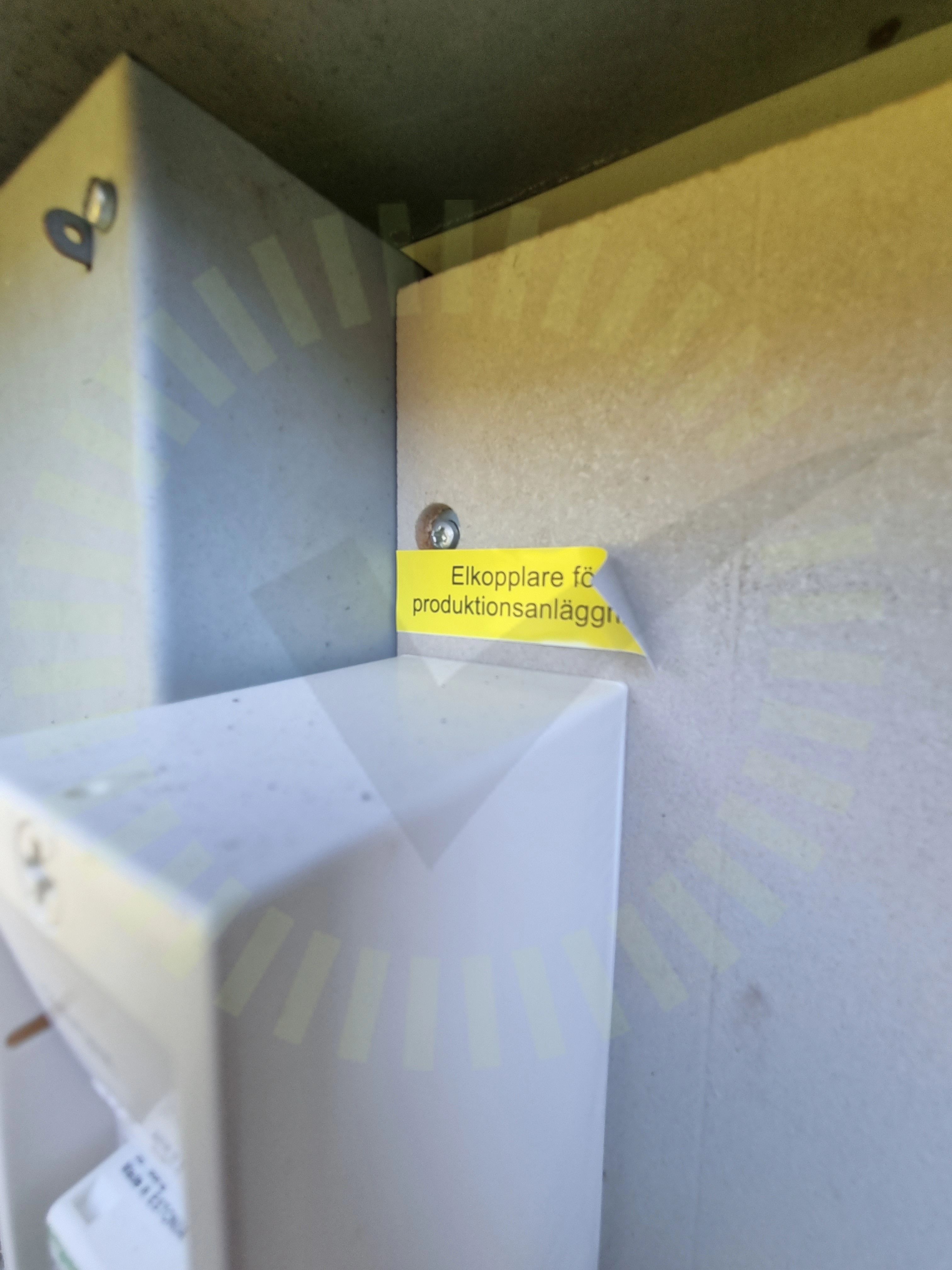

Tillförlitligt fäst

6.2 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

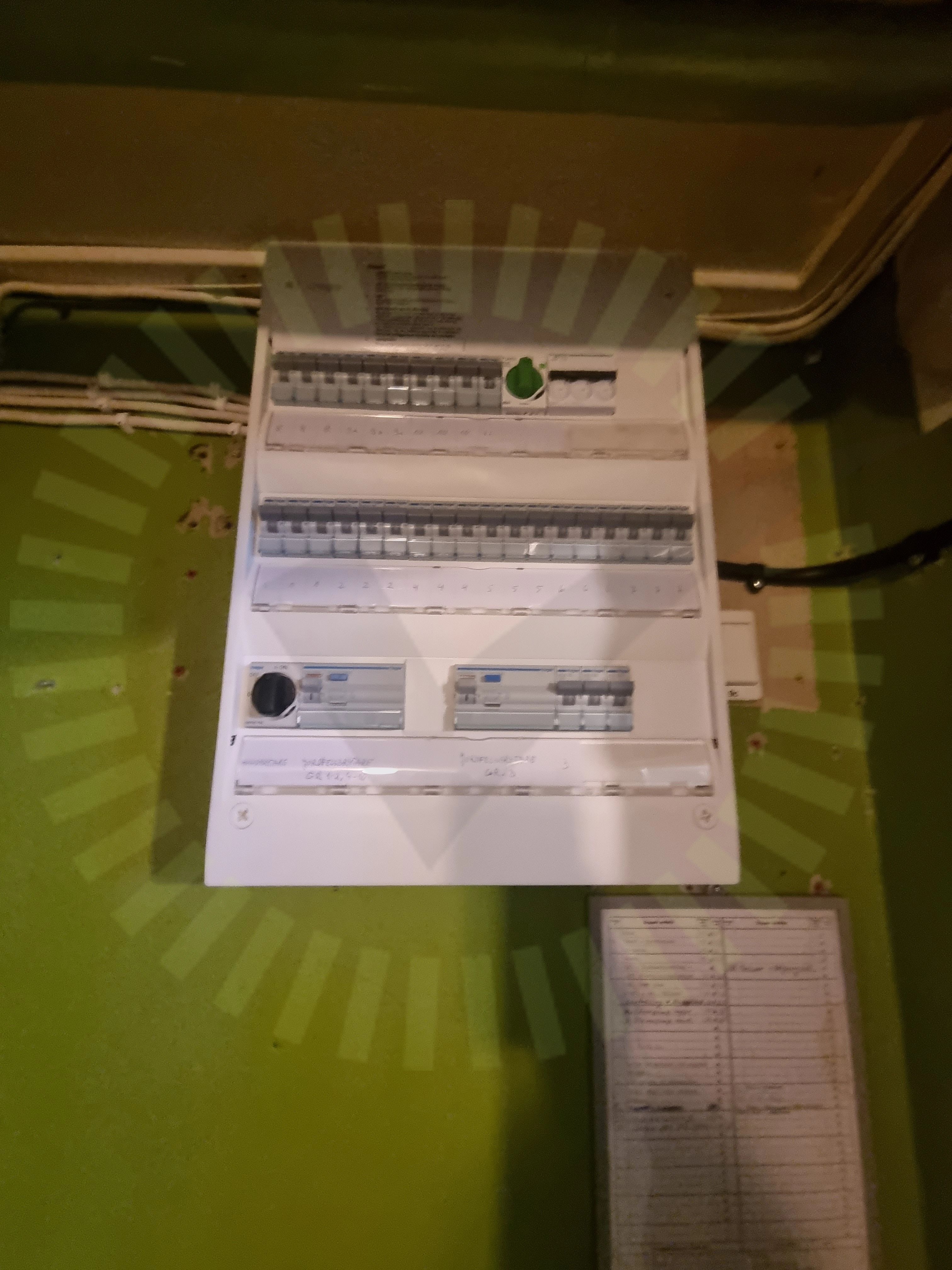

Varning för backspänning

6.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens. Saknas inne vid anslutningspunkten, finns i fasadmätarskåp.

SEK 457, Sida 42

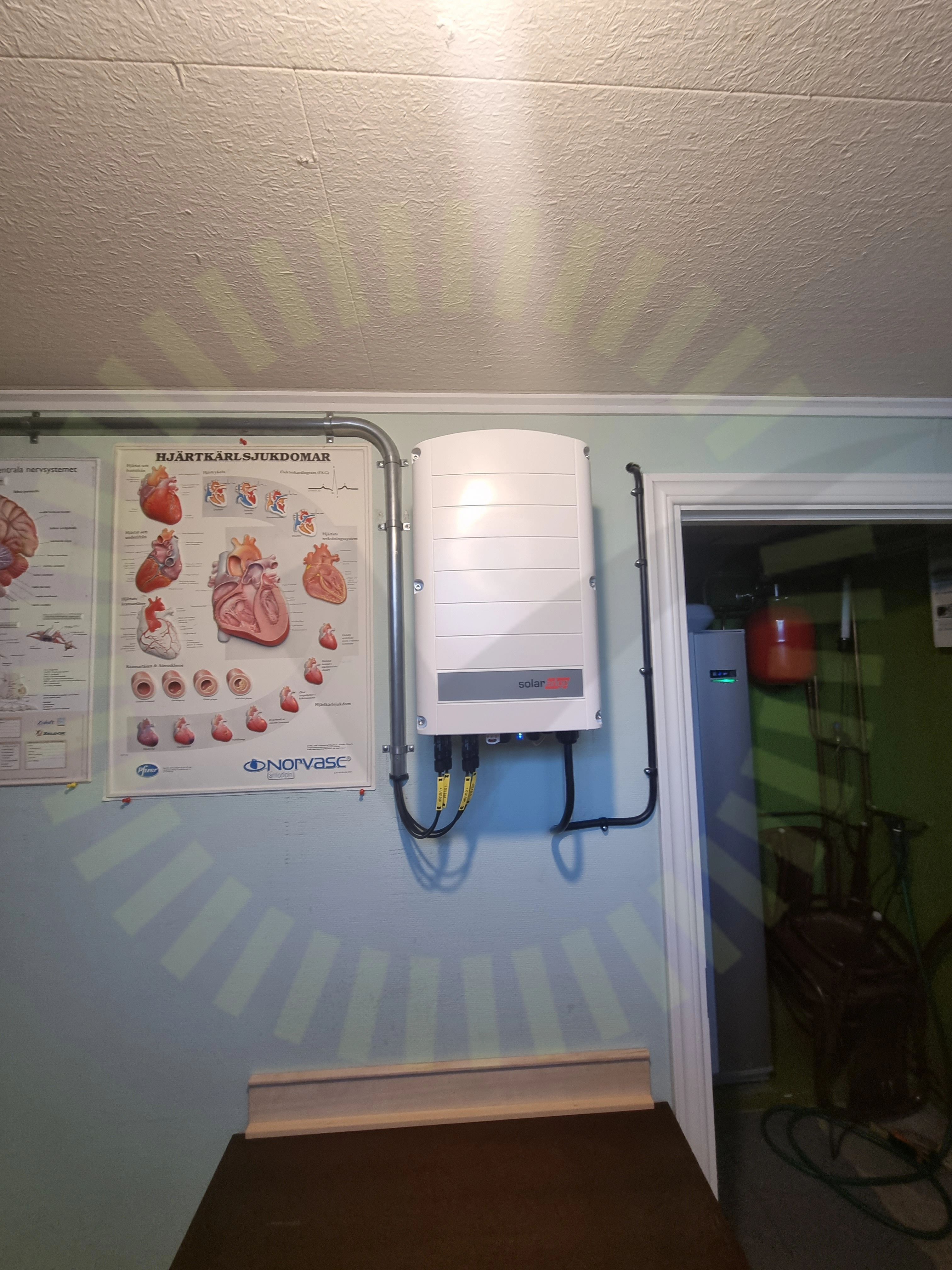

Varning för likspänning

6.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5
Missvisande varselmärkning

Växelriktare

Anmärkningar

2/32

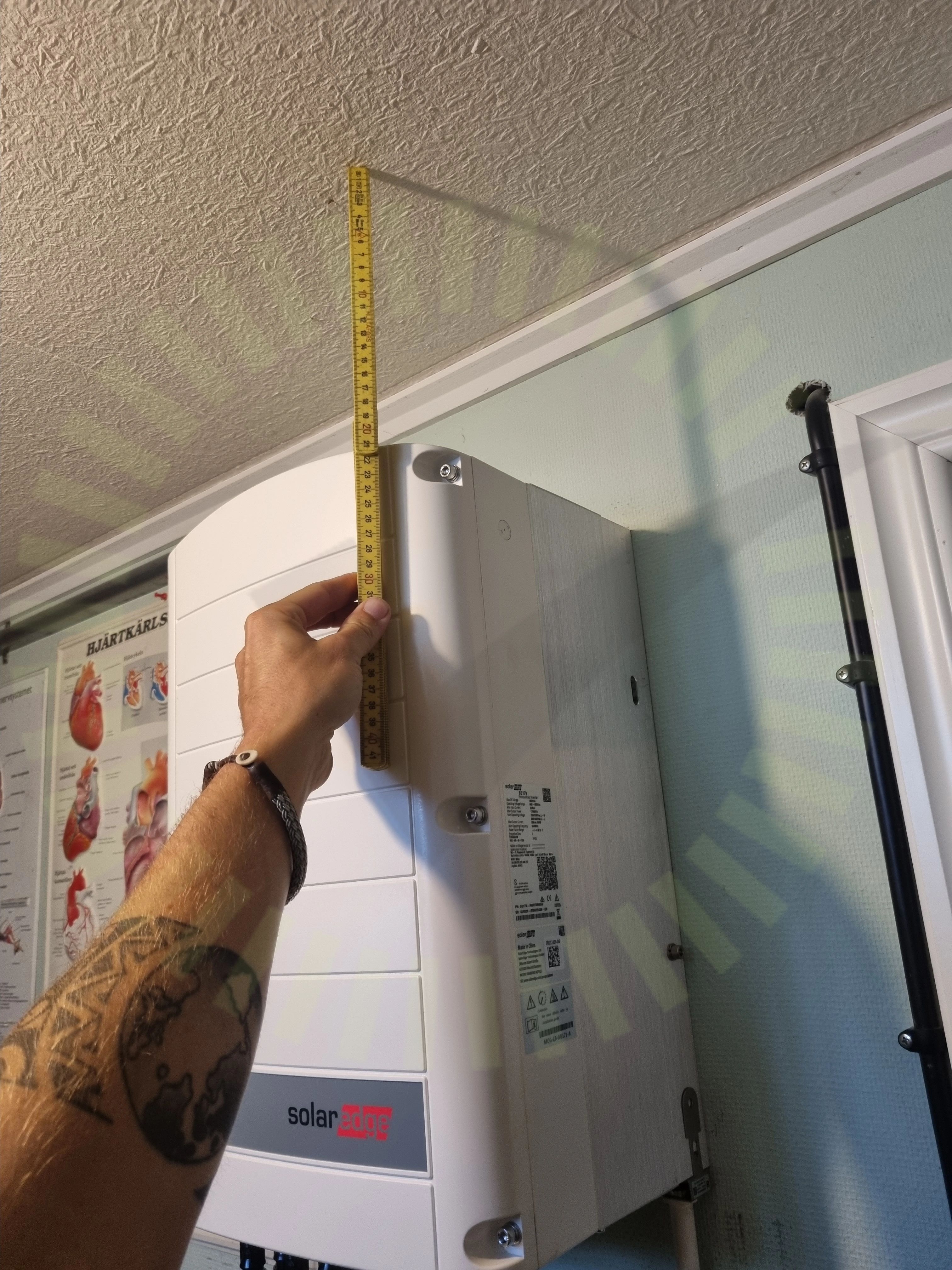

Avstånd

7.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

7.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till, detta gäller även brytare.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

30/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
