Besiktningsrapport

9.3

Installation genom

Nya Energihem Norden AB

Datum

2 september 2024

Ort

Torekov, Skåne län

Förbindelse av kontakter

Skenskarvar

Föremål mot bakstycke

96% godkända4% ej godkända

Om installationen

PanelerCecep Solar: CEC6-54MHV

MontagesystemWeland Stål: Papptak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Nya Energihem Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Cecep Solar: CEC6-54MHV

Anmärkningar

2/15

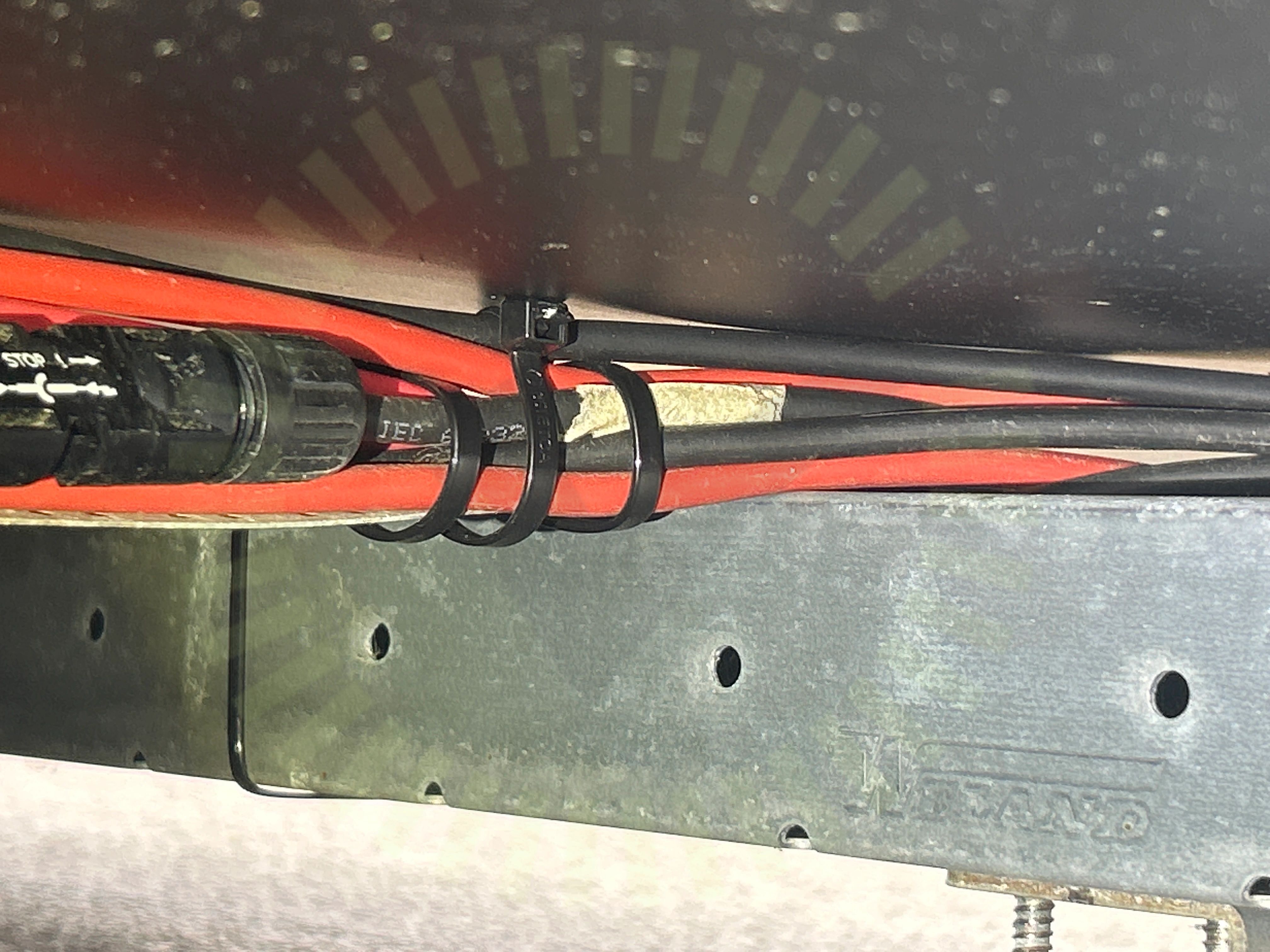

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

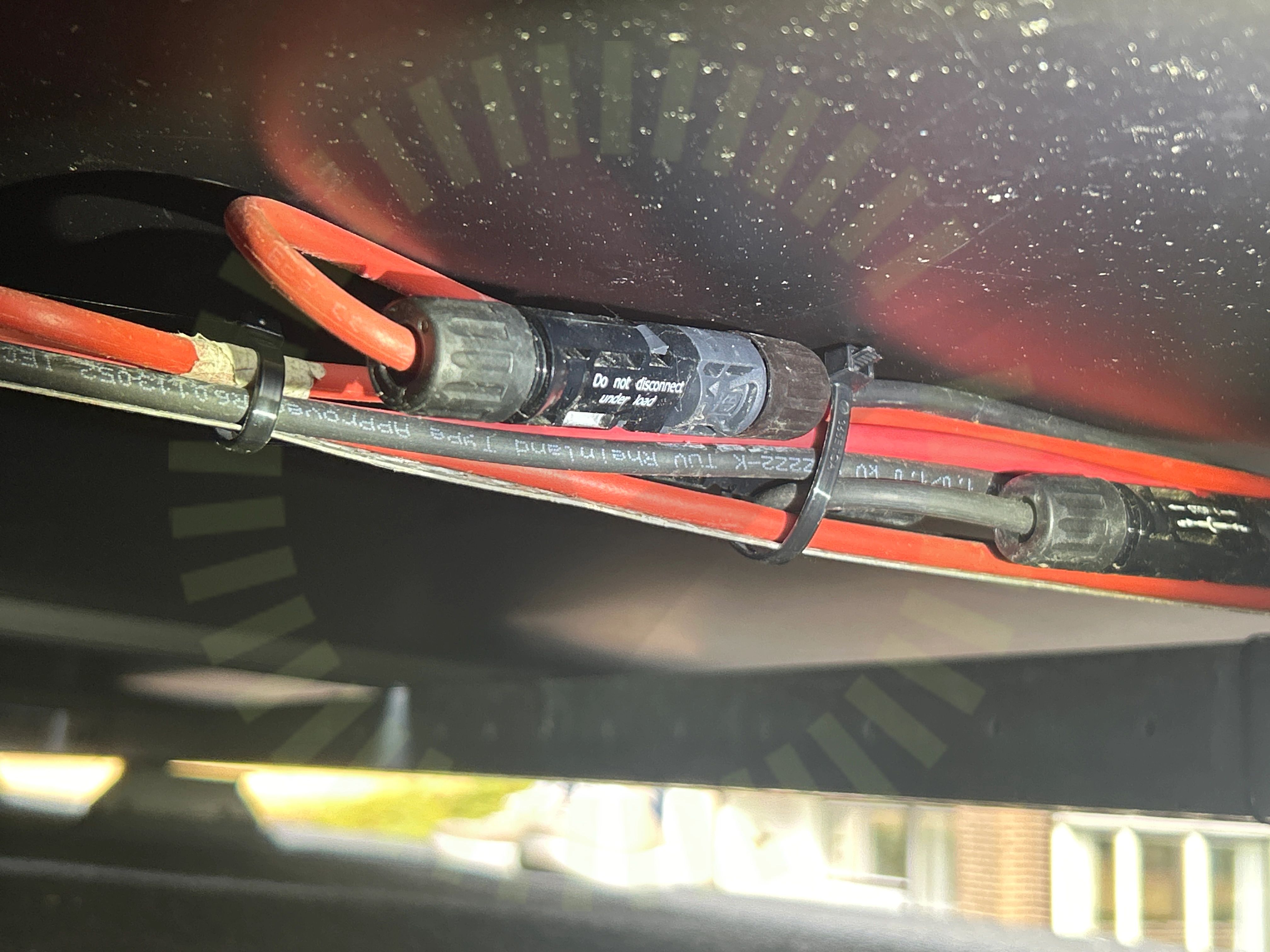

2.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/15

DräneringshålKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

2/21

3.1 CC infästningar

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Max cc är angett till 125cm, uppmätt är 140 cm.

MA5103 Sid 1 (2) | Version 7 - 230914

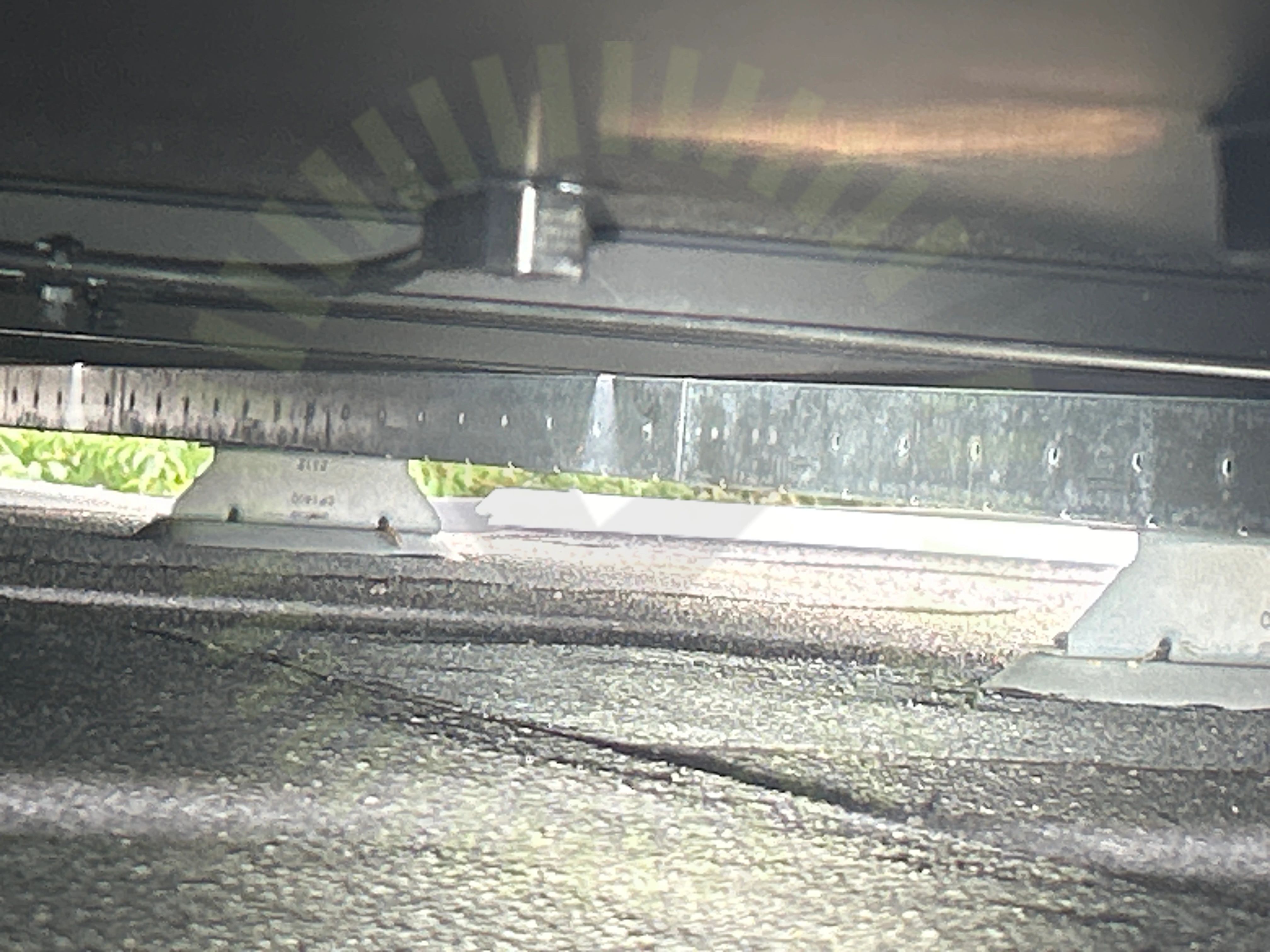

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas i skenskarvar.

MA5103 Sid 1 (2) | Version 7 - 230914

Godkända kontrollpunkter

18/21

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

6.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

Godkända kontrollpunkter

34/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
