1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.0
Installation genom
BraEl
Datum
22 mars 2024
Ort
Partille, Västra Götalands län
75% godkända25% ej godkända
Om installationen
PanelerTrina: TSM-DE09.08
MontagesystemVan Der Valk: Strongline roof hook
Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Trina: TSM-DE09.08
Anmärkningar
7/16

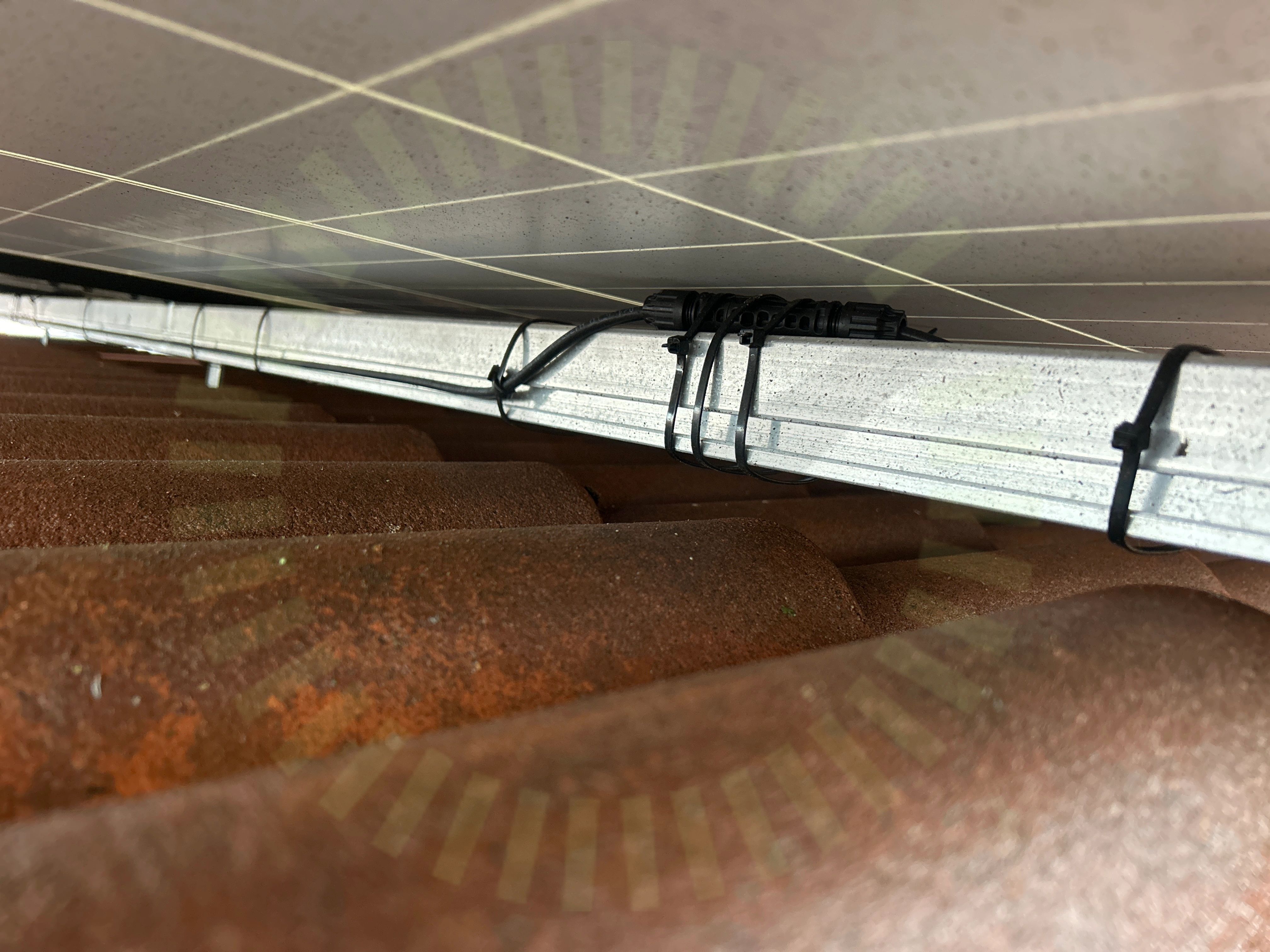

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.

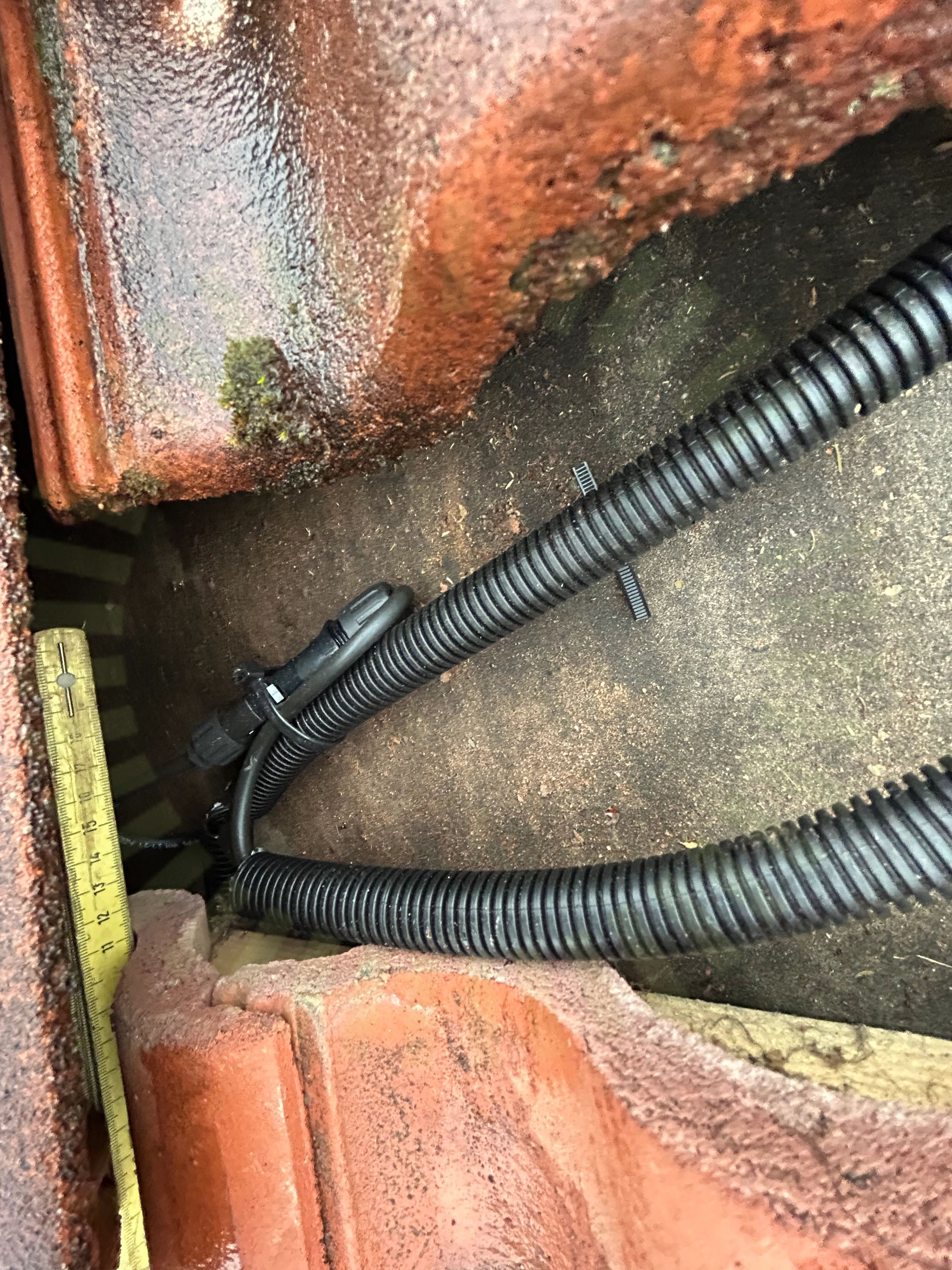

2.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

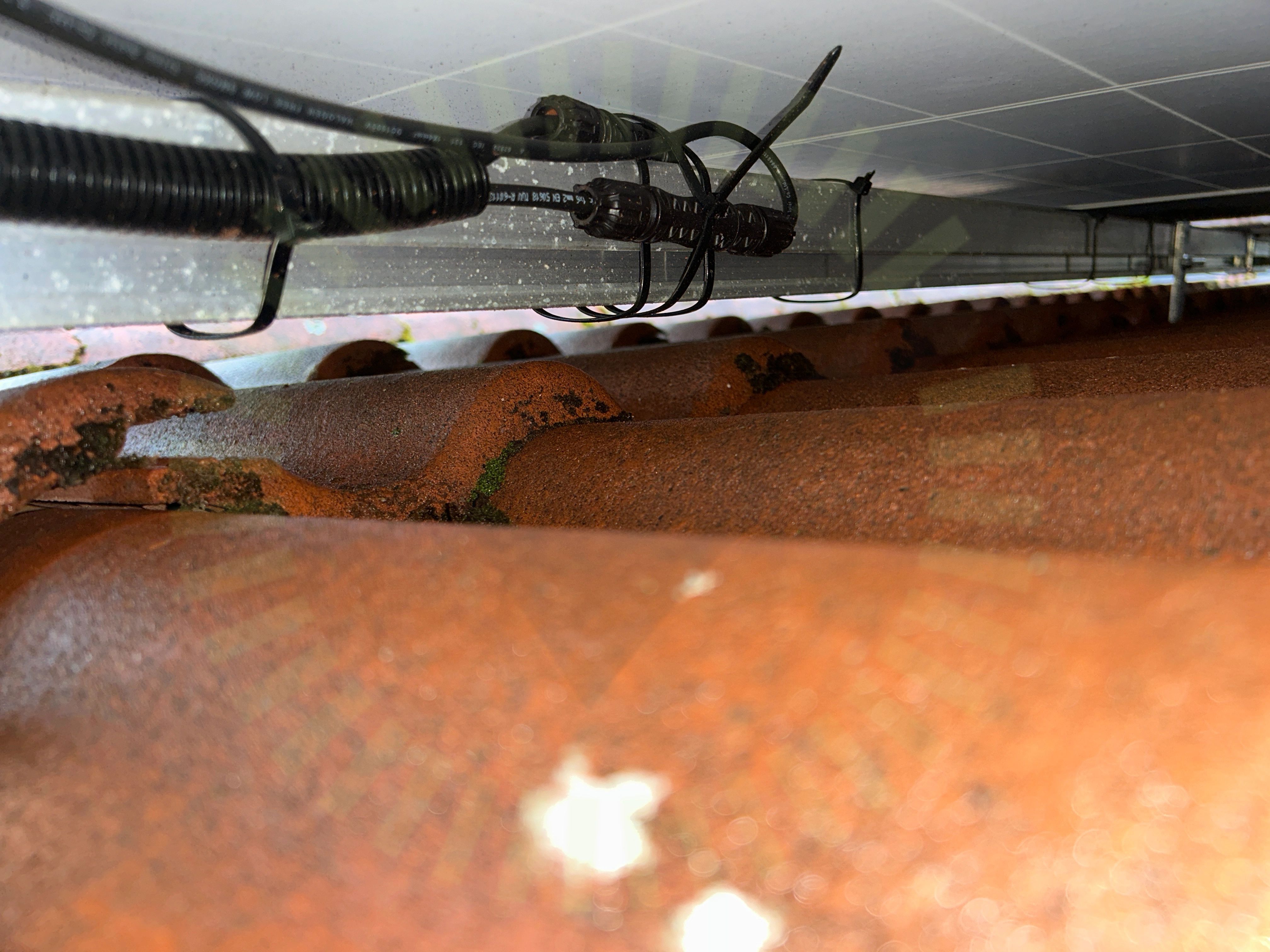

2.3 Kontaktdon
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid dc-kontakter under takpannor.

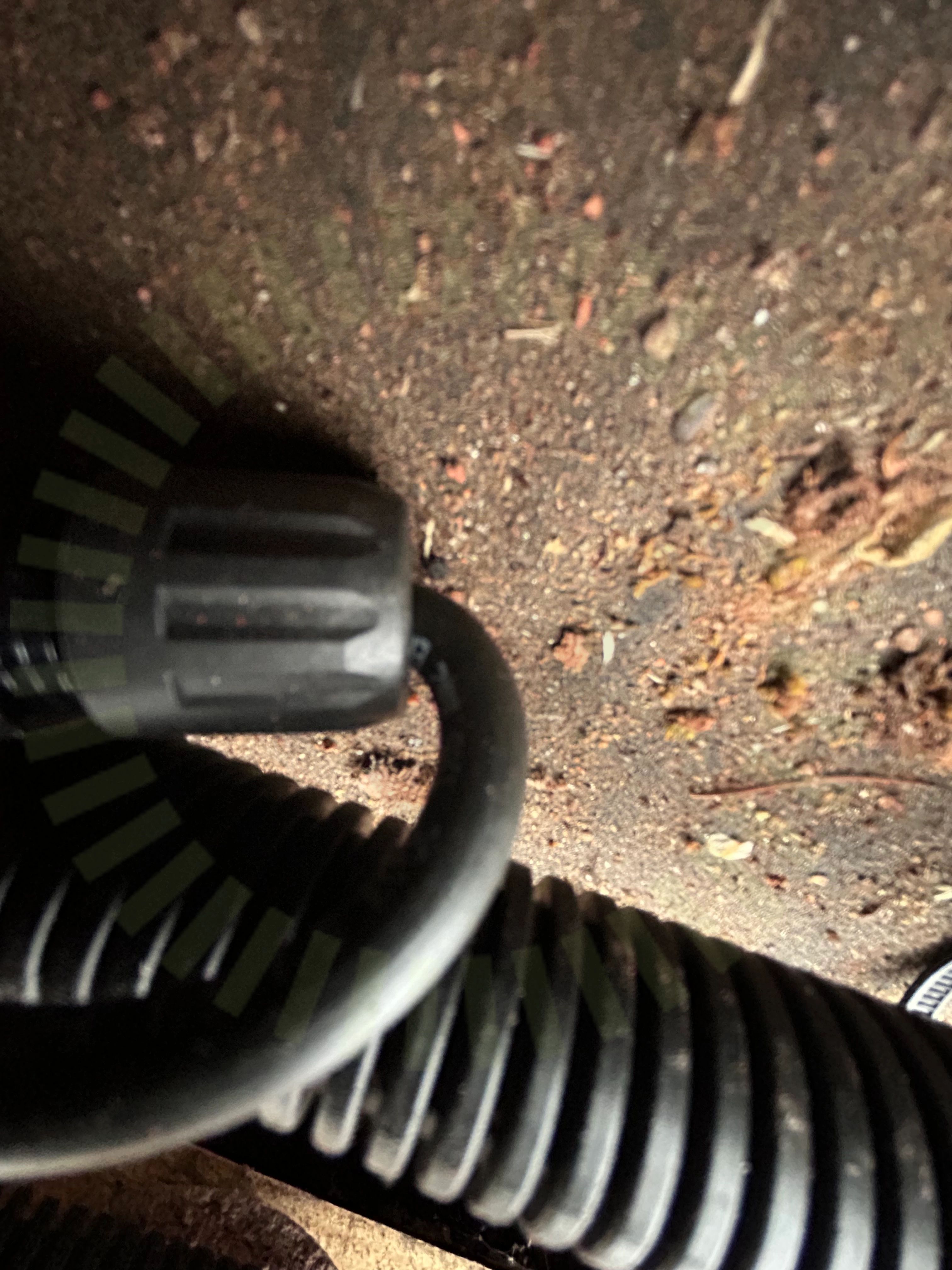

2.4 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

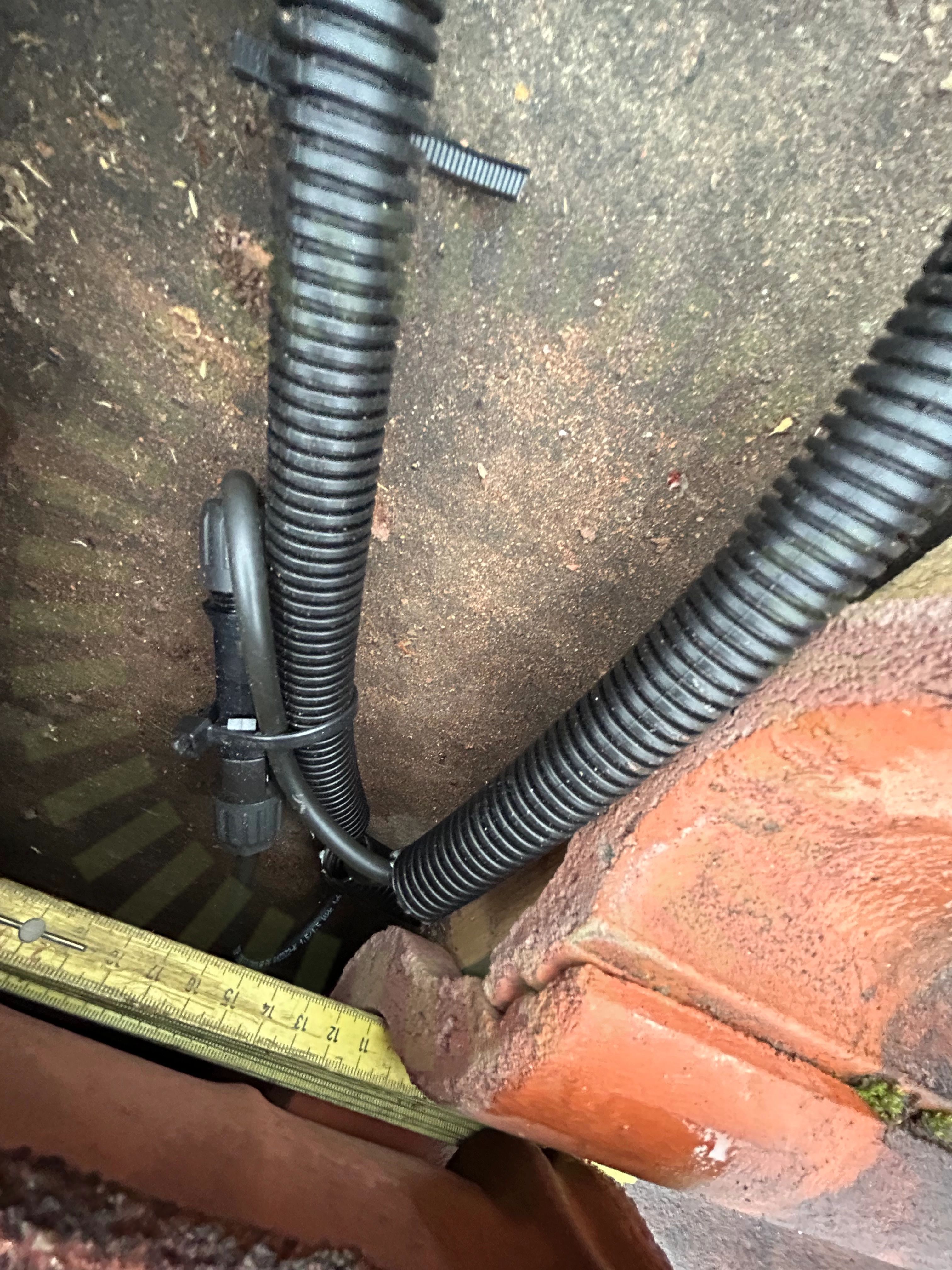

2.5 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

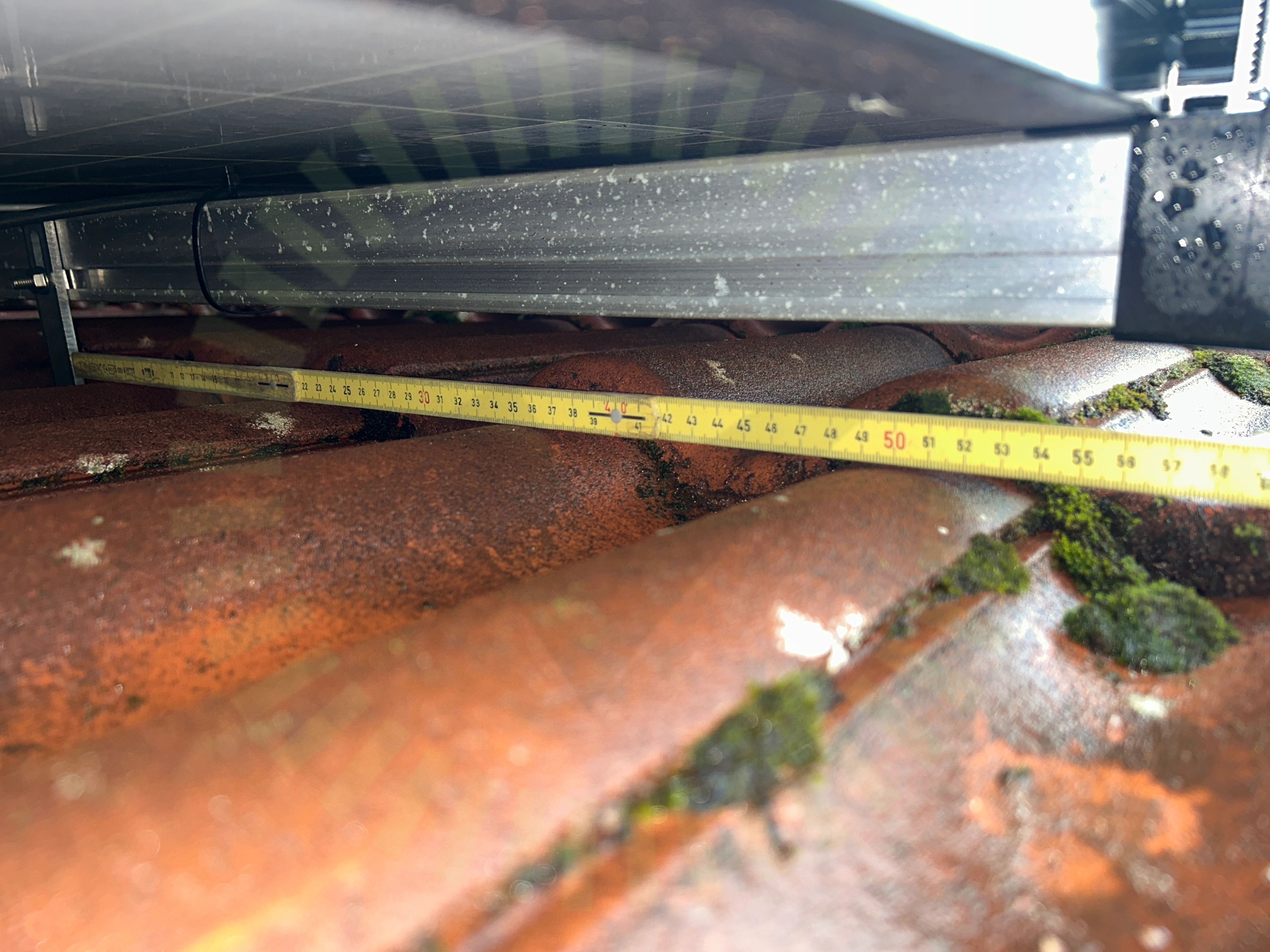

2.6 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22

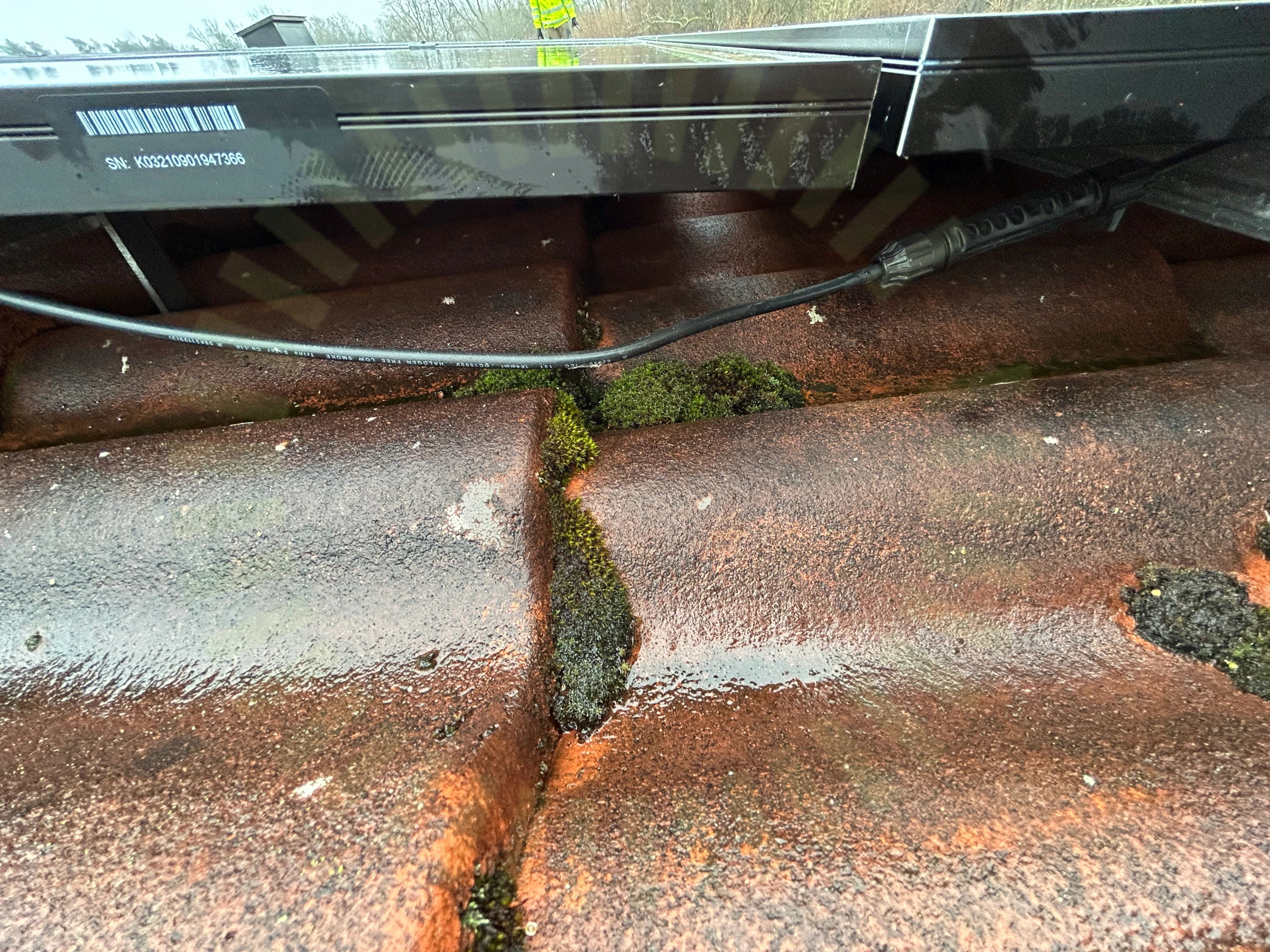

2.7 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
8/16DräneringshålKlämmornas överlappningKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Van Der Valk: Strongline roof hook
Anmärkningar
4/20

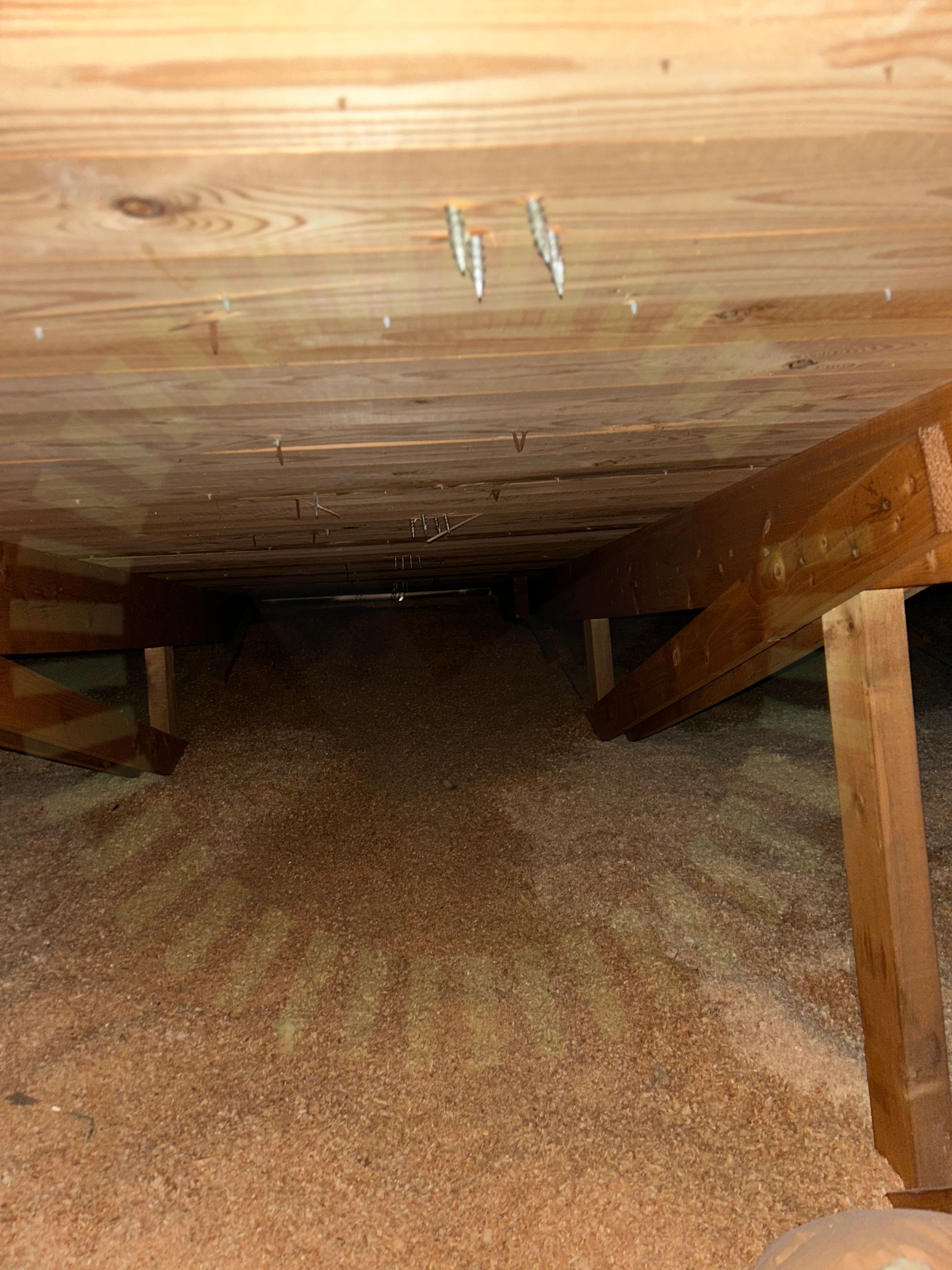

3.1 Infästning utanför takstol
Inte godkändRåspåntsinfästning är felaktigt utförd. Kroken är placerad för långt ifrån takstol.
Datablad Strongline Heavy Duty Takkrok, Sida 2

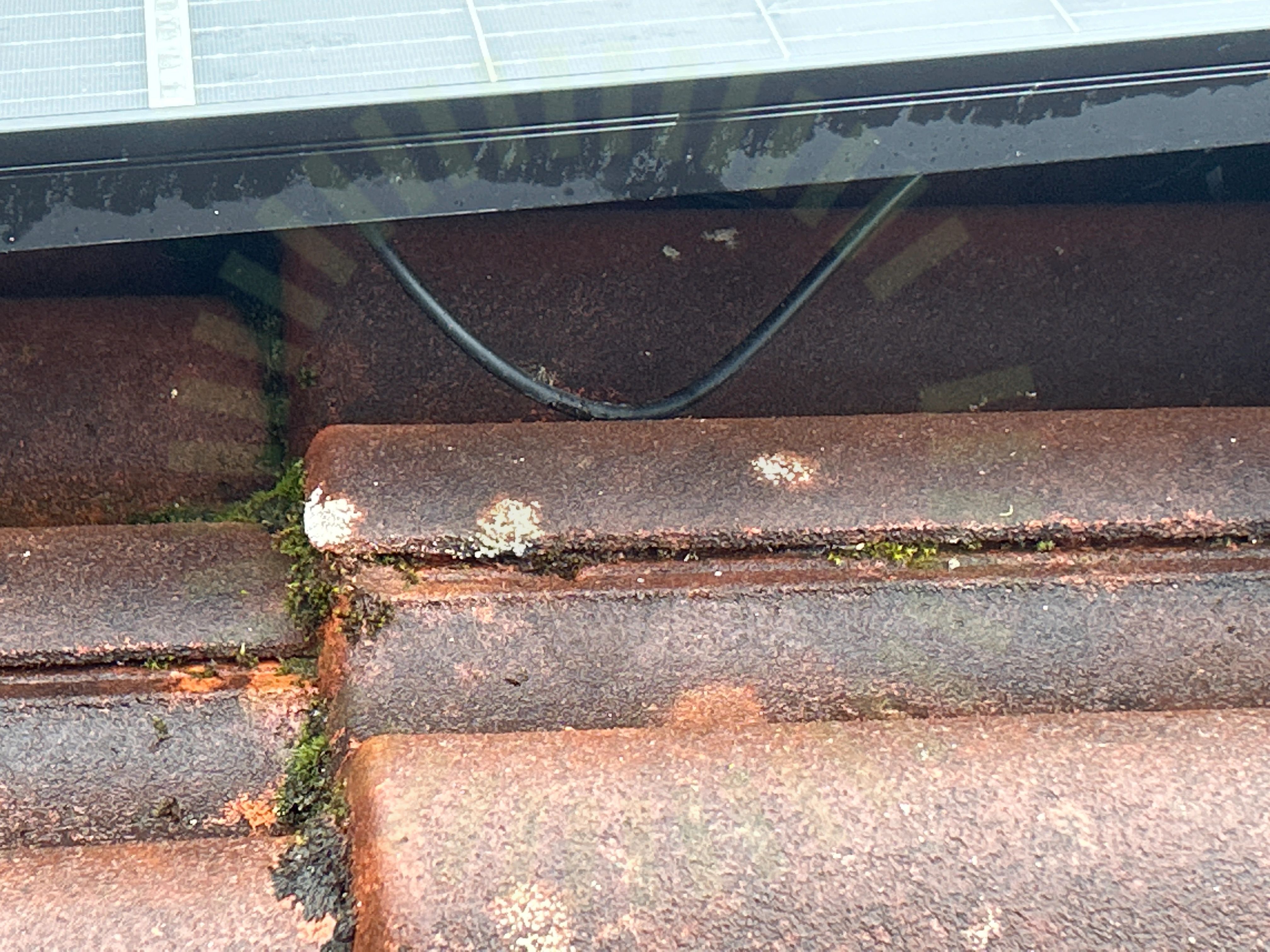

3.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Snö- och vindlastberäkning

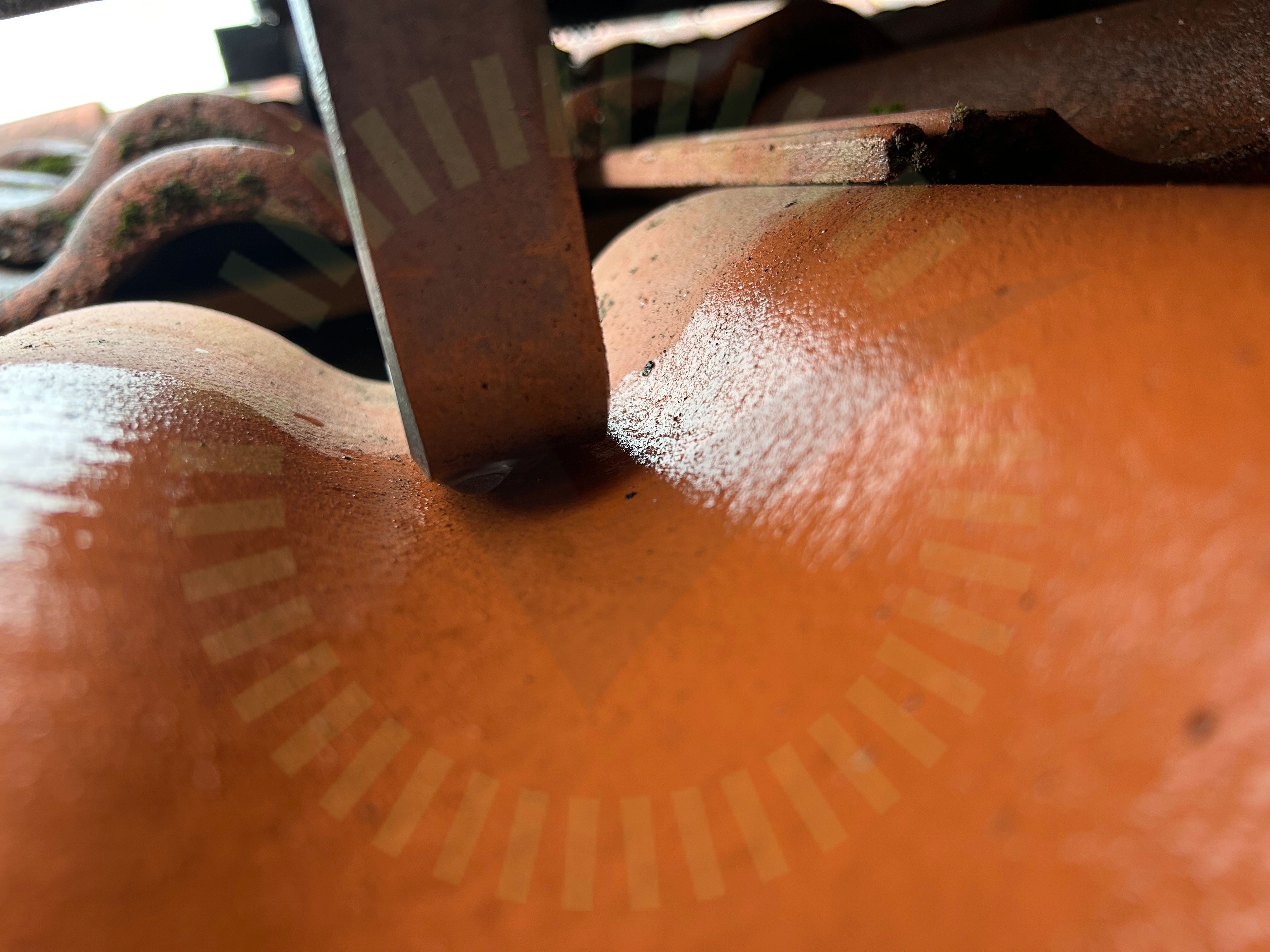

3.4 Underliggande takpanna
Inte godkändFelaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16
Godkända kontrollpunkter
16/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCVäderbeständigt materialÄndklämmor
