1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
E.ON
Datum
23 augusti 2023
Ort
Kareby , Västra Götalands län
88% godkända12% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, JA Solar: JAM54S30 (390-415) MR
Anmärkningar
1/17

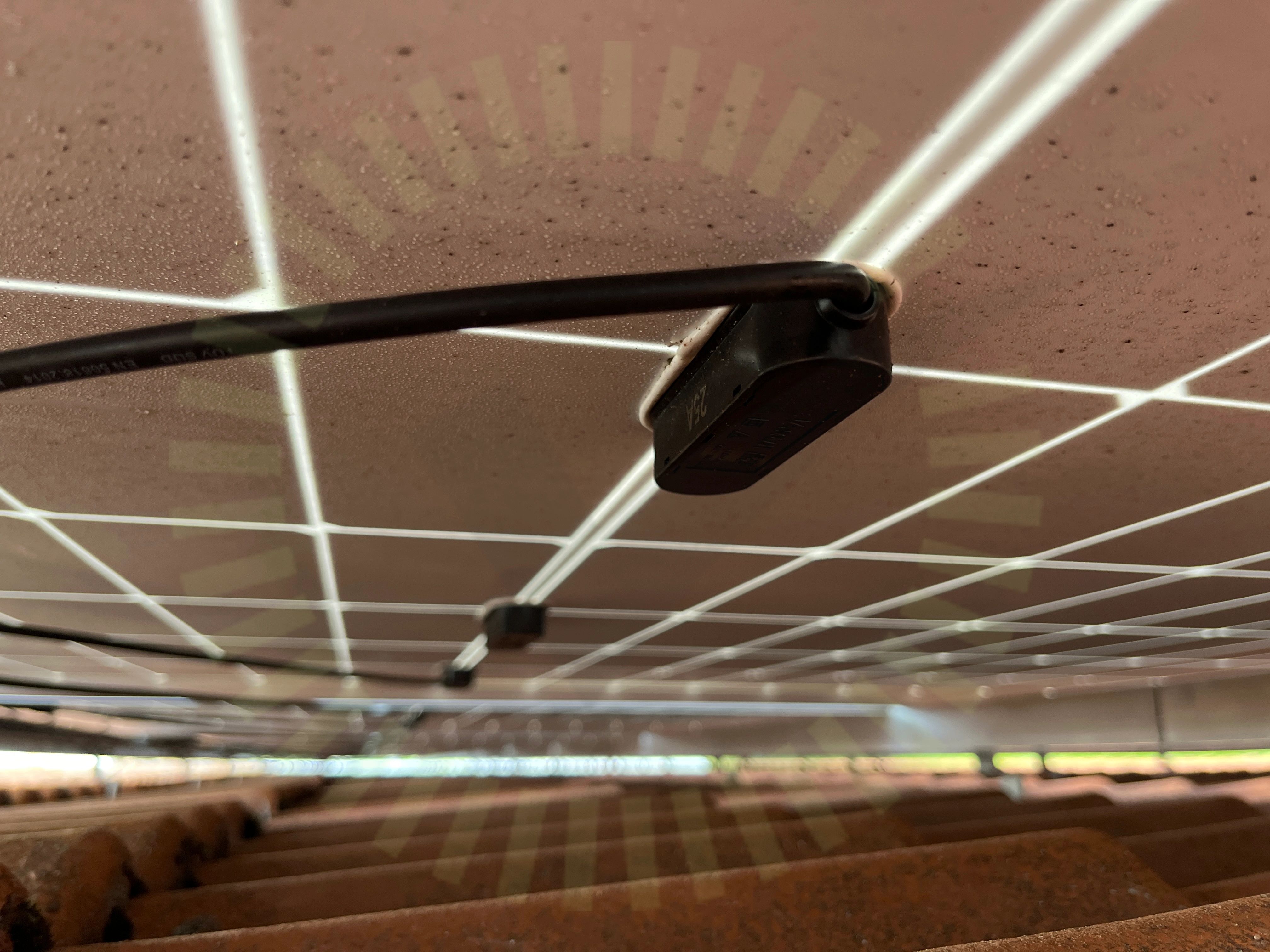

3.1 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
Godkända kontrollpunkter
16/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Renusol: VS+
Anmärkningar
7/26

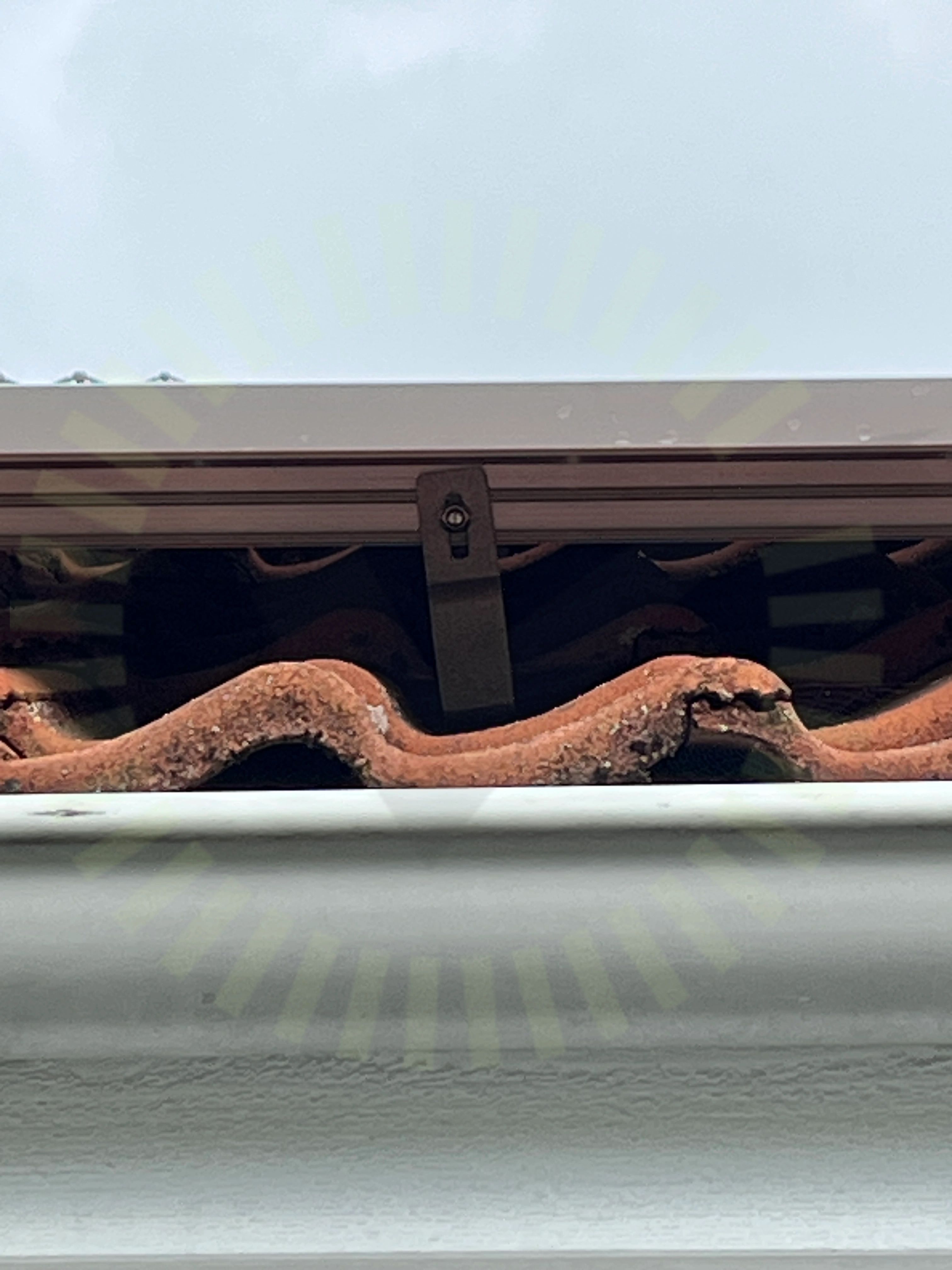

4.1 Infästning takkrok
Inte godkändTakkroken är inte korrekt infäst i taket.
4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

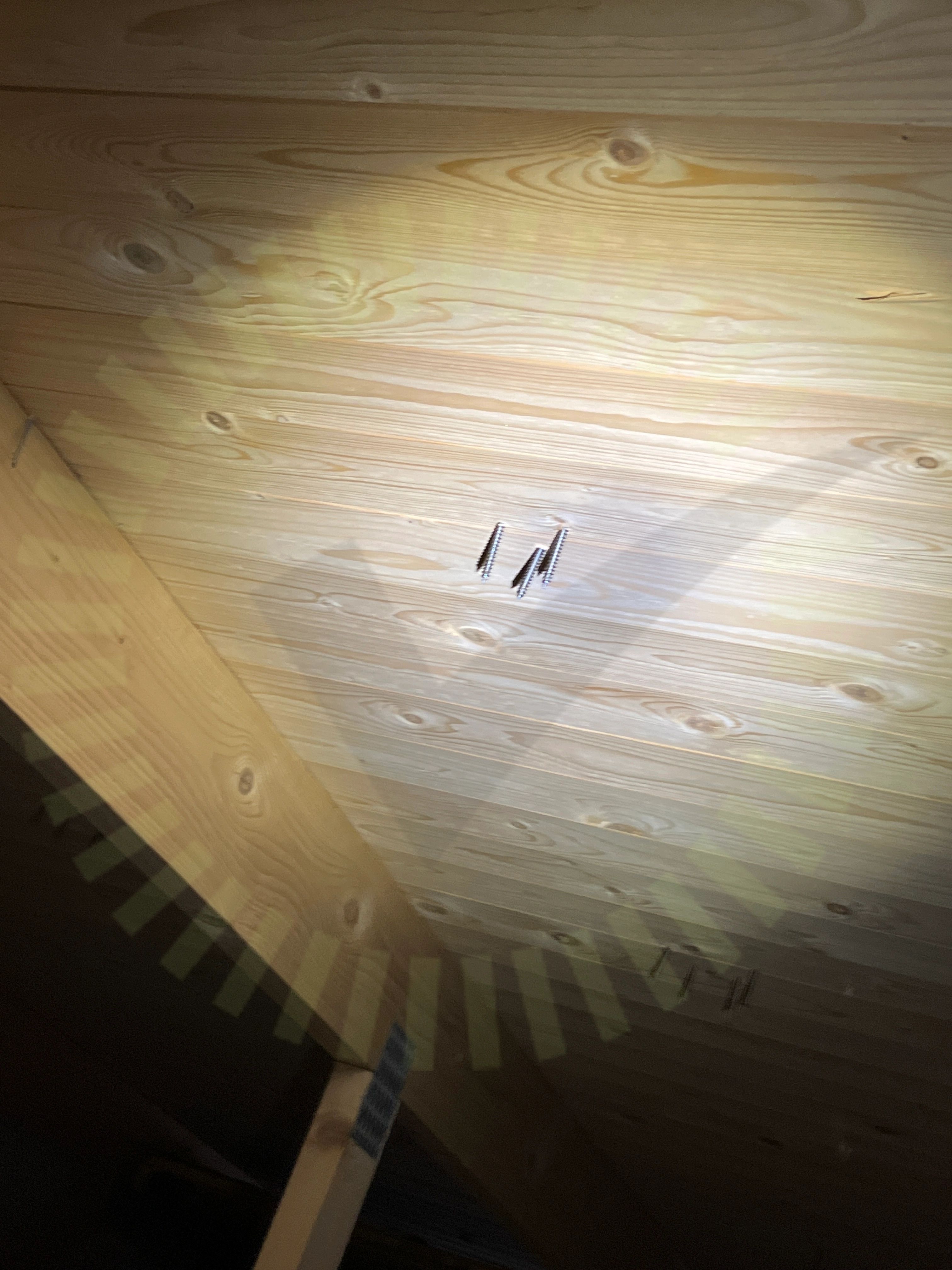

4.3 Råspontsinfästning
Inte godkändInfästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35
4.4 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 20
4.5 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.6 Underliggande takpanna
Inte godkändTakkrok ligger an mot underliggande takpanna.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8
4.7 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt saknas efter tillverkarens krav.
Renusol: 20230105_EN_VS+_InstallationGuide, Sida 1
Godkända kontrollpunkter
19/26Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/35

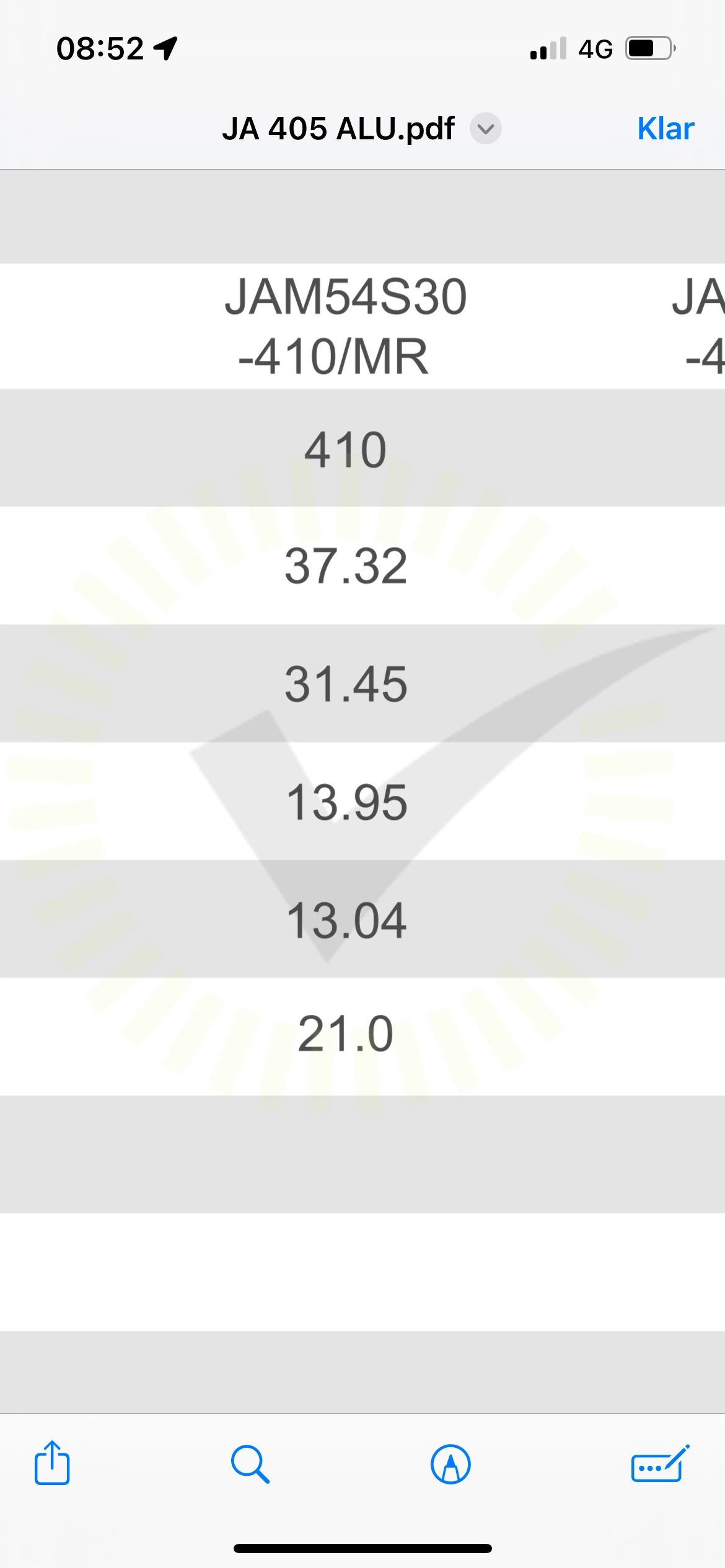

6.1 DC Max Ström
Inte godkändMax ström överstigs för sträng
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70
6.2 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

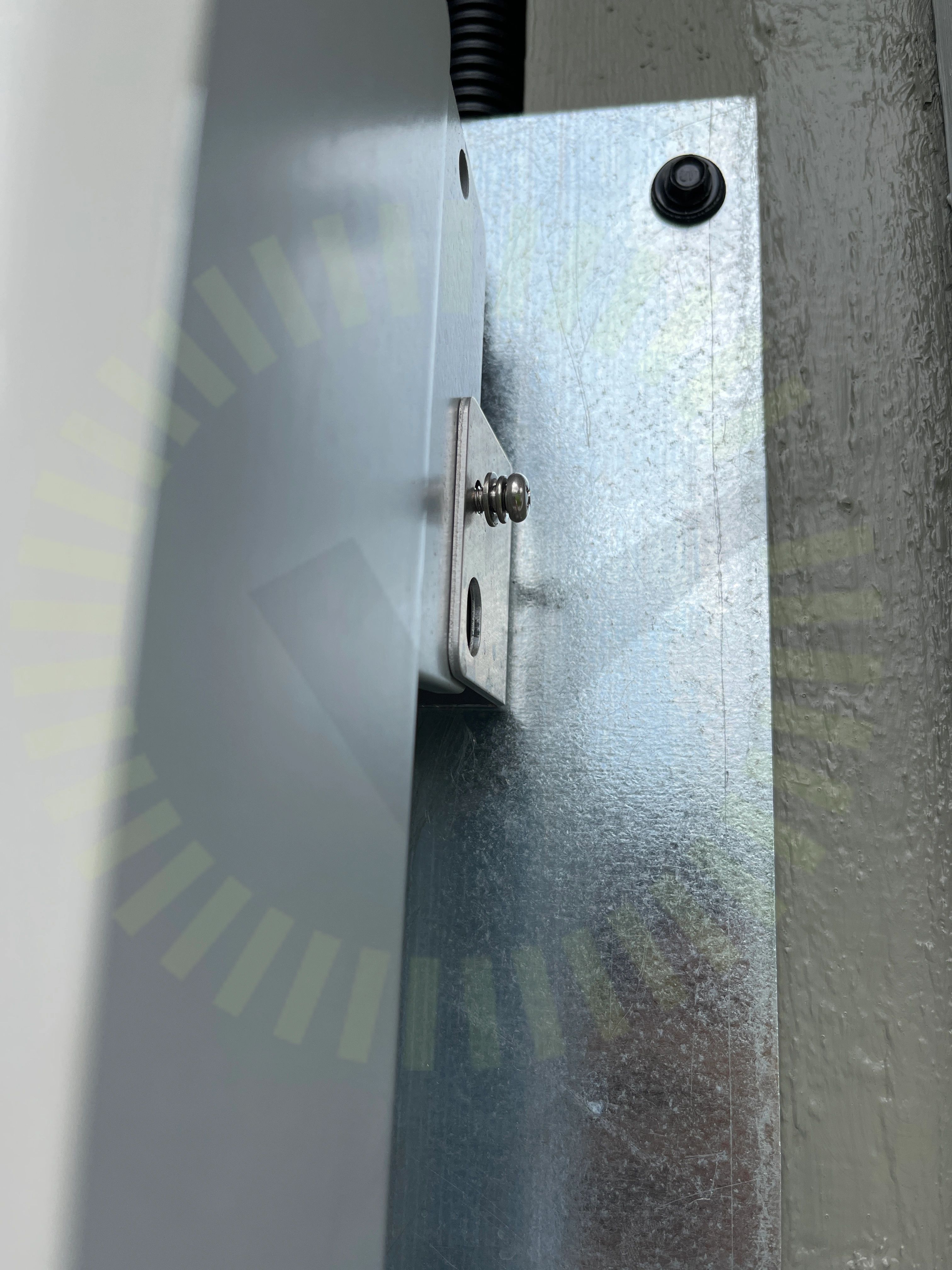

6.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad i bakplattan, skruven behöver dras åt.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 20
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
