Besiktningsrapport

9.6
x

Installation genom

Sesol

Datum

26 oktober 2023

Ort

Värmskog, Värmlands län
PEN-ledare
Anslutning av ledare
Takgenomföring
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40
Anslutning av ledare

2.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare.

SS 436 40 00 (134.1.4)

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42
Väderbeständigt material

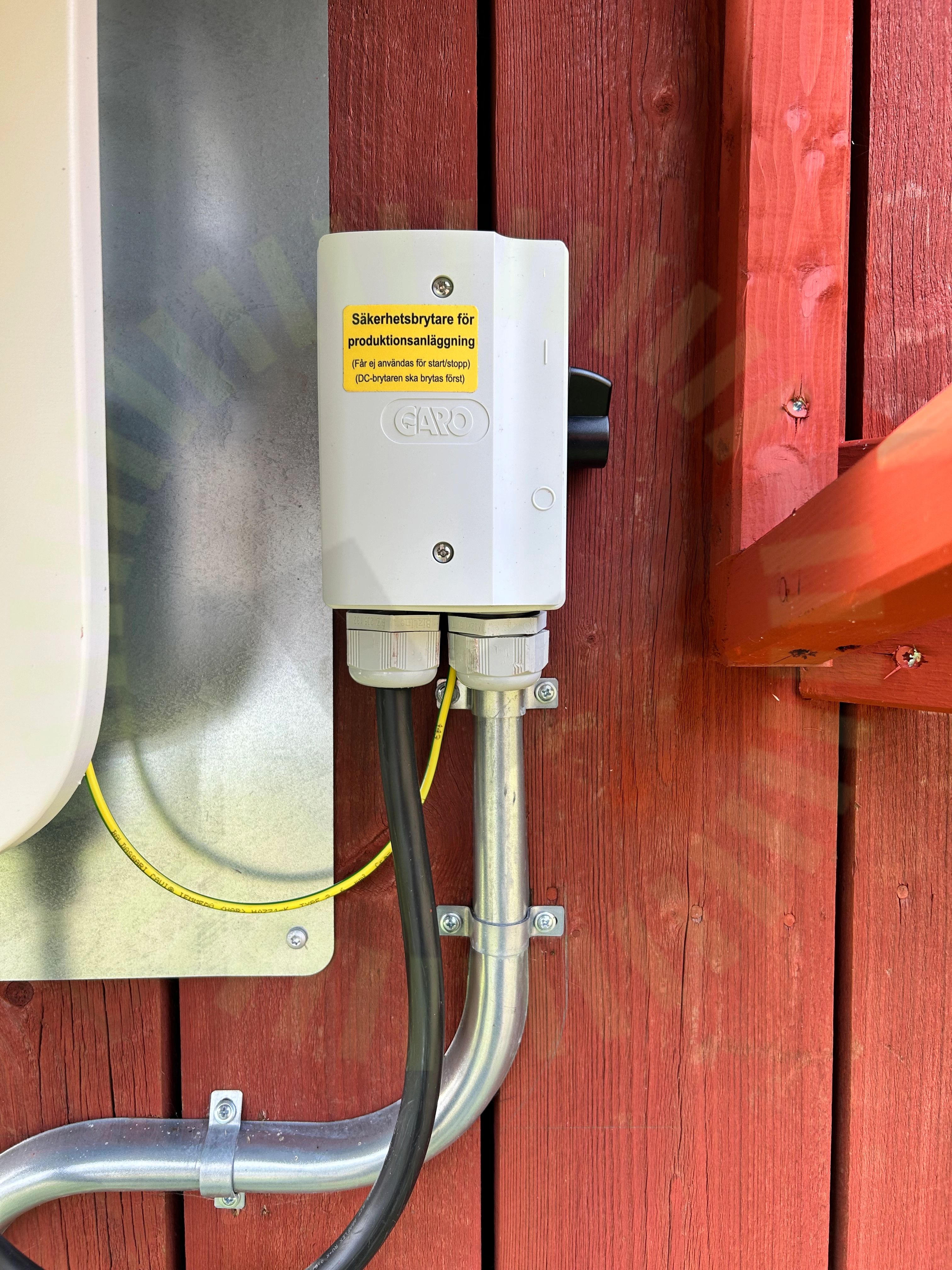

2.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Jordkabel är ej väderbeständig.

Godkända kontrollpunkter

37/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för likspänningVentilationVäxelriktarens IP klassning

Longi: LR5-54HPB

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

4/17
Förbindelse av kontakterKontaktdonPanelkablaget generell böjradieStress på kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/7
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Plåttak Långskena

Anmärkningar

1/17
Takgenomföring

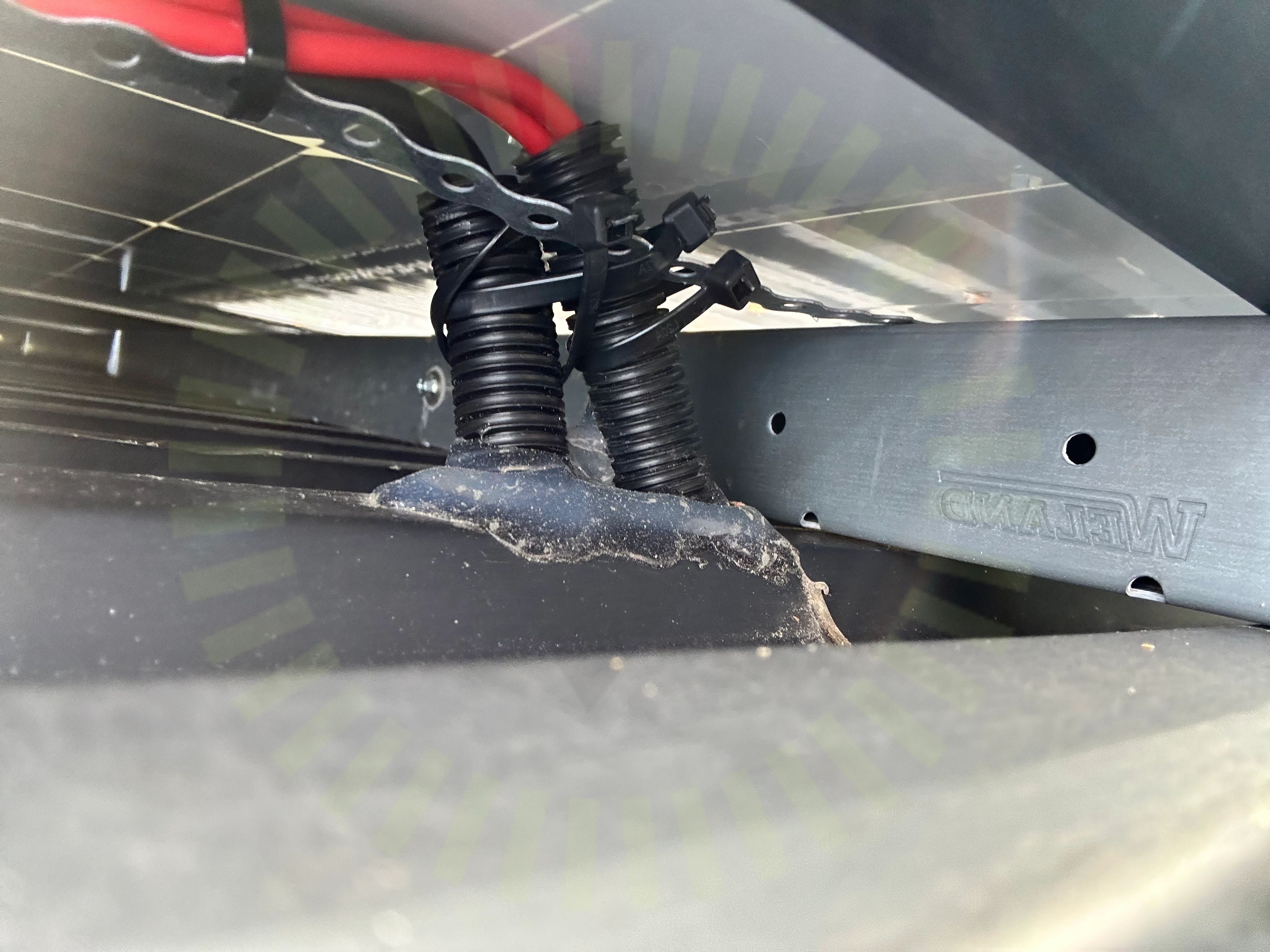

6.1 Takgenomföring
