1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.6
Installation genom
Arba Solar
Datum
23 augusti 2024
Ort
Bara, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Allmänt
Anmärkningar
1/1

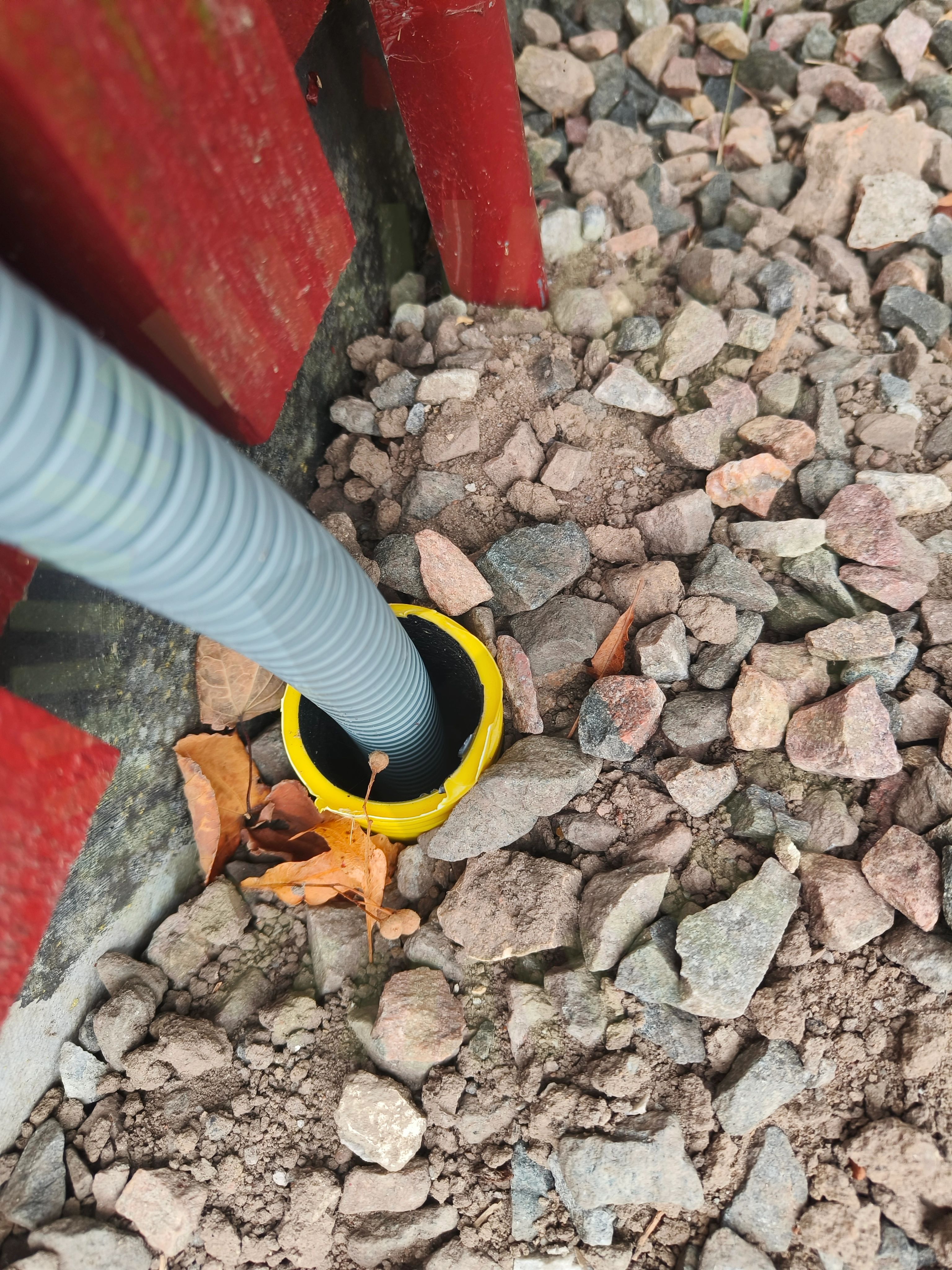

2.1 Markrör
Inte godkändMarkrör har öppning uppåt och saknar tätning.
Growatt: APX HV Battery System S2
Anmärkningar
1/15
3.1 Batteri PE
Inte godkändJordkabel från batteri ansluts endast i växelriktarens chassi, ej ansluten mot jord.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 24-26
Godkända kontrollpunkter
14/15Avstånd närliggande objektDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
4/39

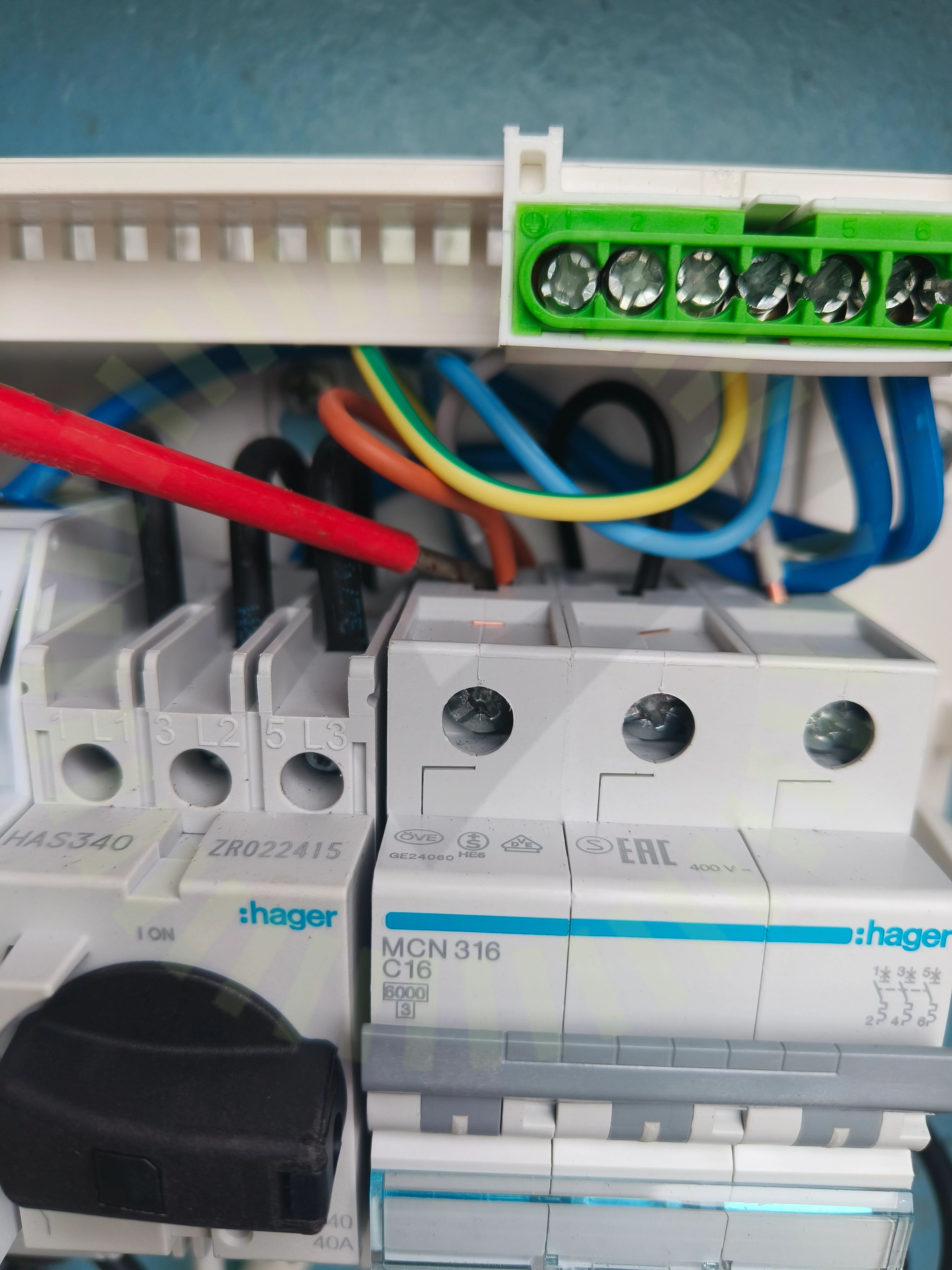

4.1 Anslutning av ledare
Inte godkändLedare är inte fastsäkrade i plint.
SS 436 40 00 (134.1.4)

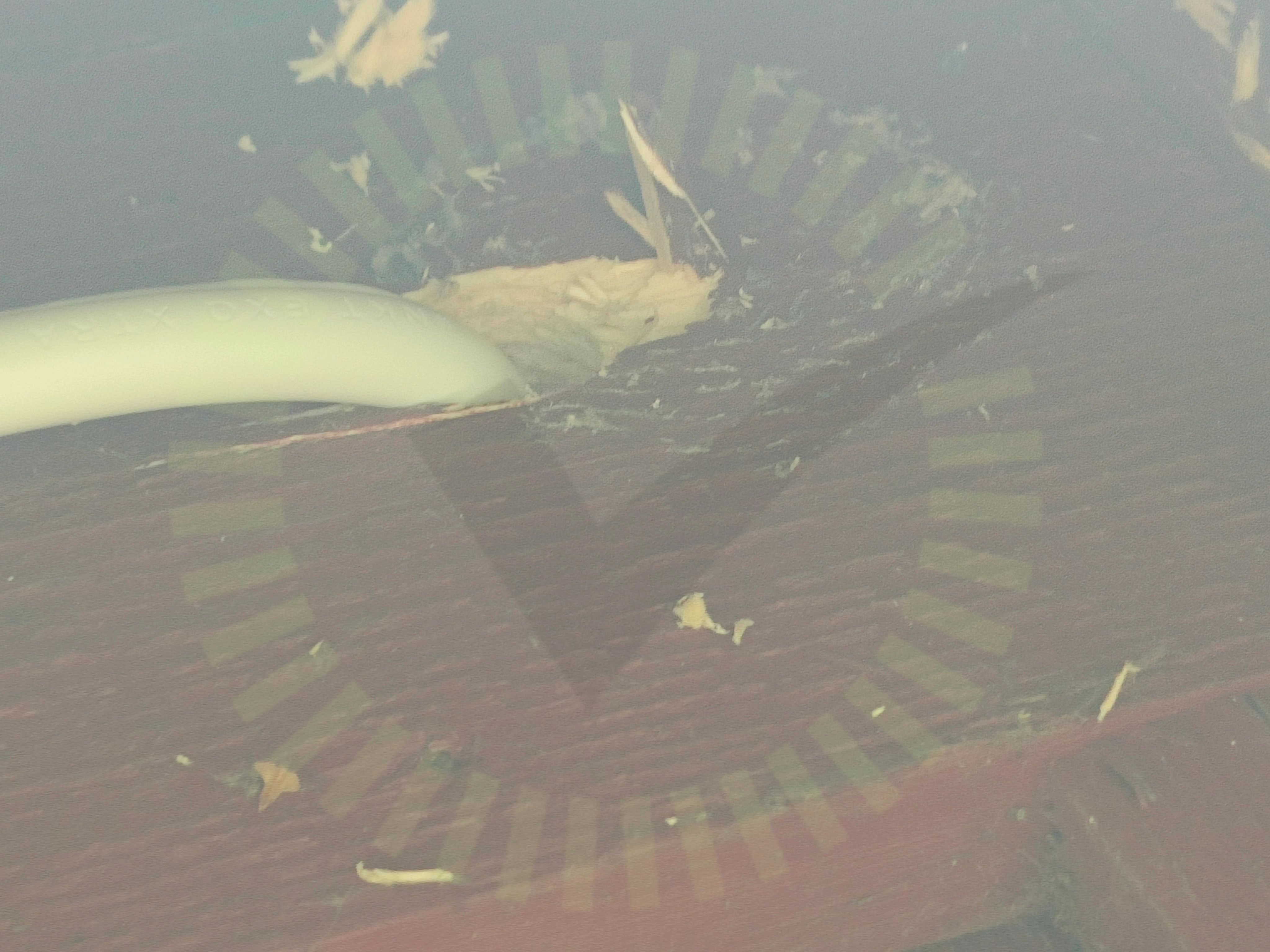

4.2 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)

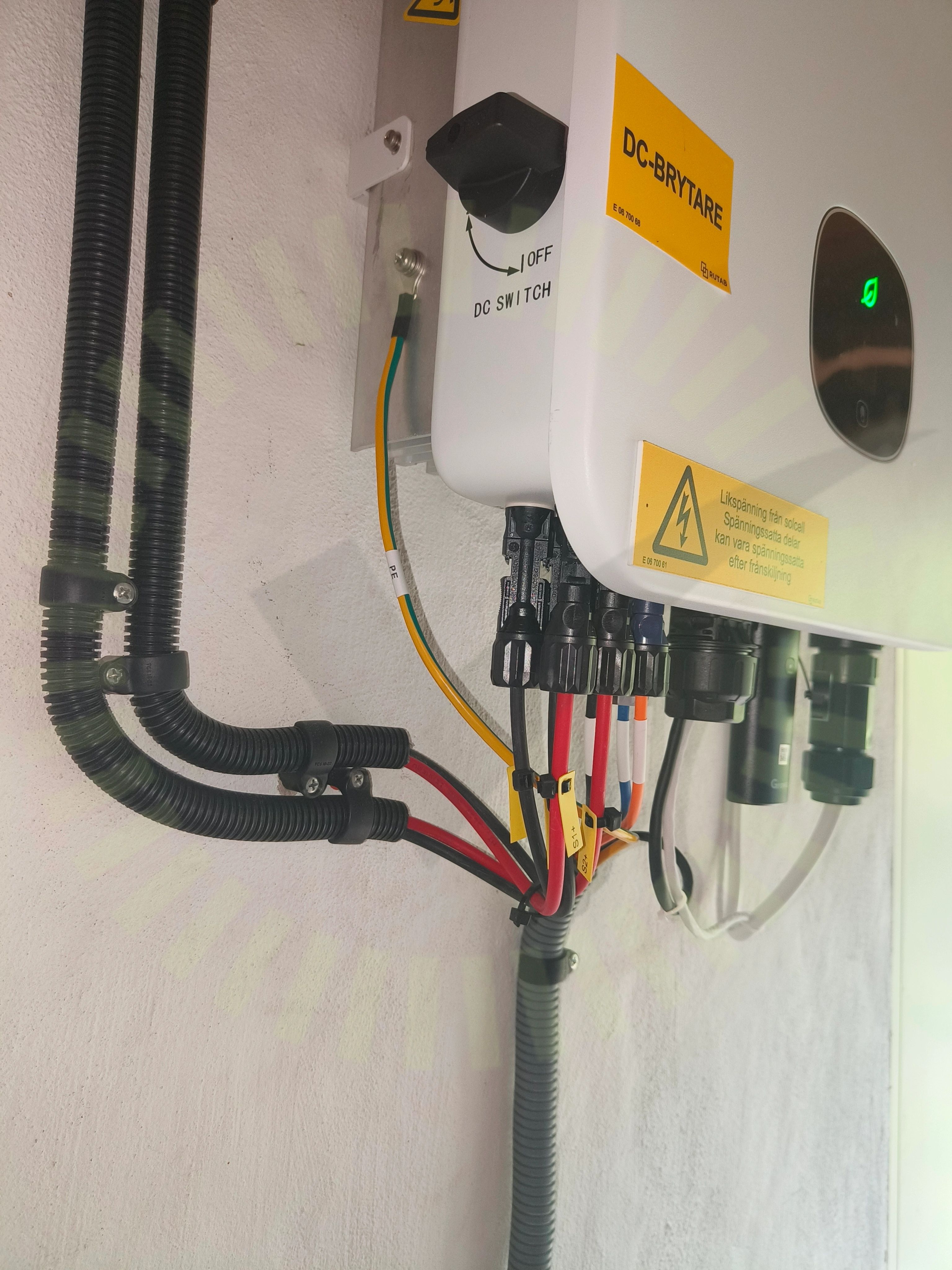

4.3 Jordning av chassi
Inte godkändJordkabel från chassi går endast till batteri.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

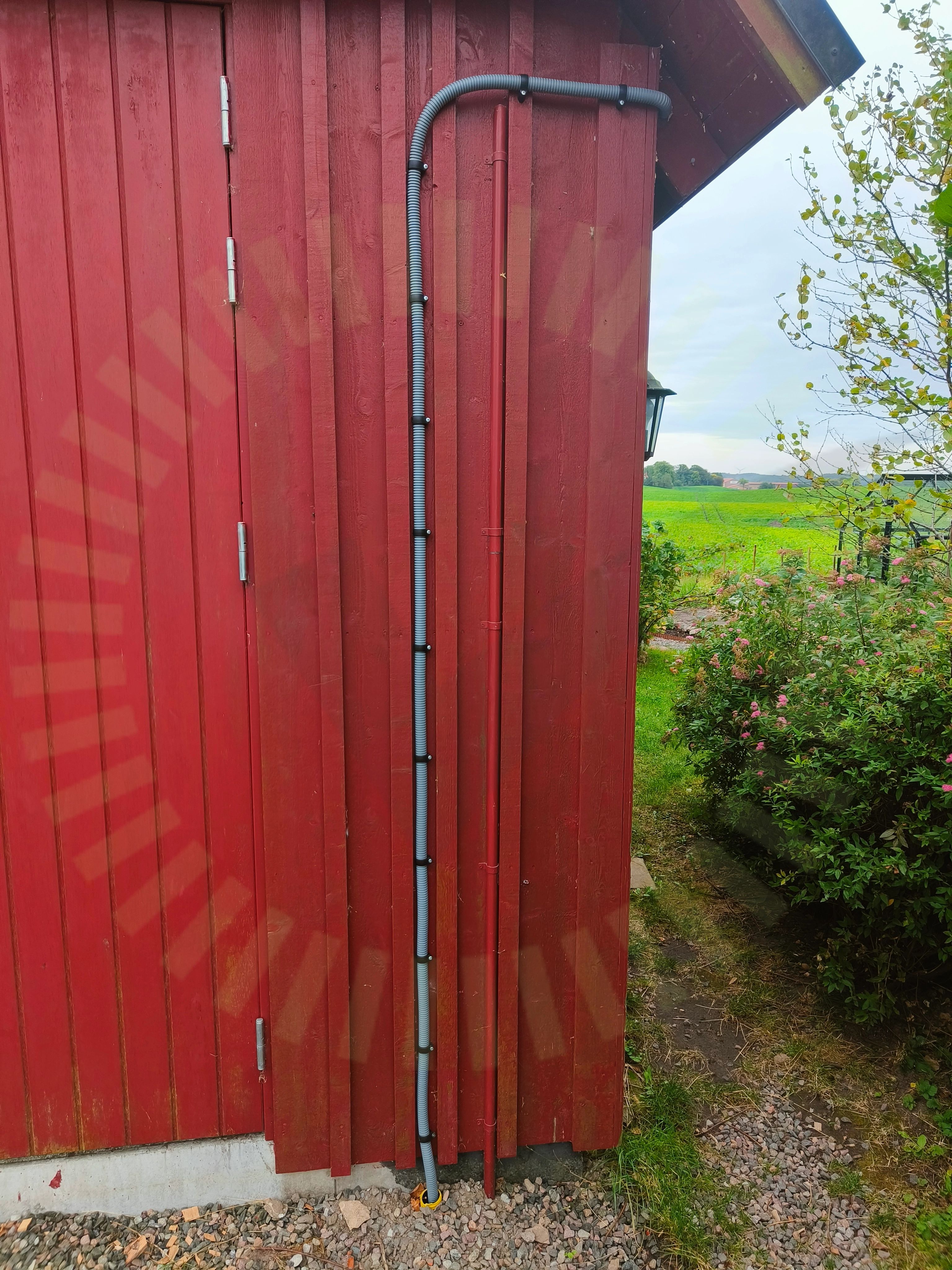

4.4 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt. Flexrör.
Godkända kontrollpunkter
34/39AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/39Strängdesign
Longi: LR5-54HTB
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
2/17Förbindelse av kontakterSträngförläggning
Undercentral
Anmärkningar
1/6
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Weland Stål: Papptak
Anmärkningar
4/217.1 CC infästningar
Inte godkändLastberäkning saknas, uppmätt max avstånd mellan infästningar cirka 240 cm.
MA5103 Sid 1 (2) | Version 7 - 230914

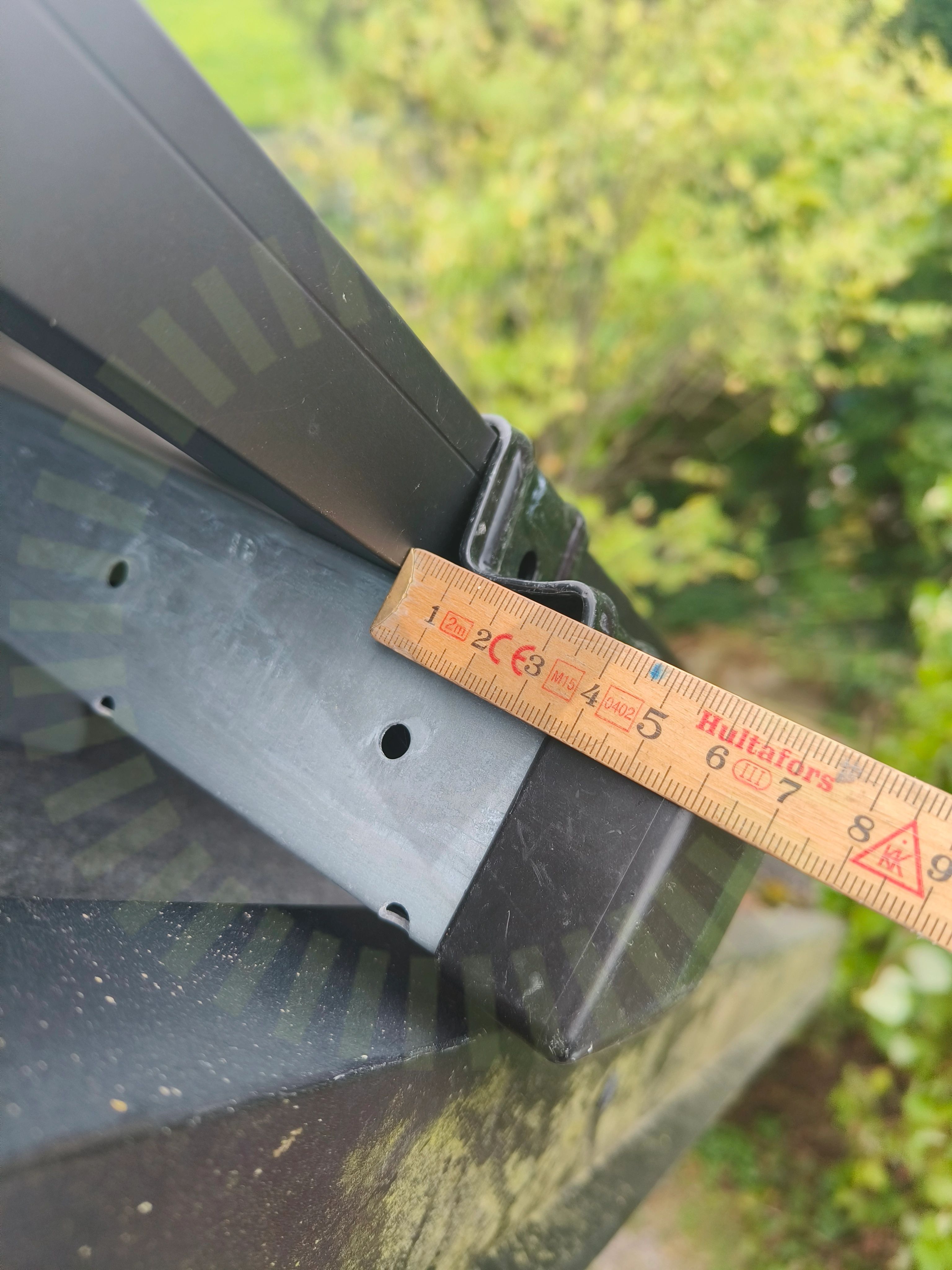

7.2 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
7.3 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
7.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/21Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSvetsning av pappVäderbeständigt material
