Besiktningsrapport

6.8

Installation genom

Cell Solar Nordic

Datum

24 oktober 2021

Ort

Ålberga, Södermanlands län

Skenor: Infästning

Solpaneler: Kablar: Dragavlastade

Skenor: Skarv

+ 2

81% godkända19% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

PanelerSTPXXXS - B72/V

OptimerareP370-P505

MontagesystemSingleRail: CrossHook 3S

VäxelriktareSUN2000-(3KTL-10KTL)-M1

VäxelriktareSE5k

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

SkadaSkräp

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar

1/20

3.1 Transportsträckor AC: Yttre påverkan

Inte godkänd

Vid projektering av elinstallationer ska hänsyn tas till den yttre påverkan som den kan utsättas för.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

19/20

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likström

Tak: Kila Ekhamra

Anmärkningar

12/47

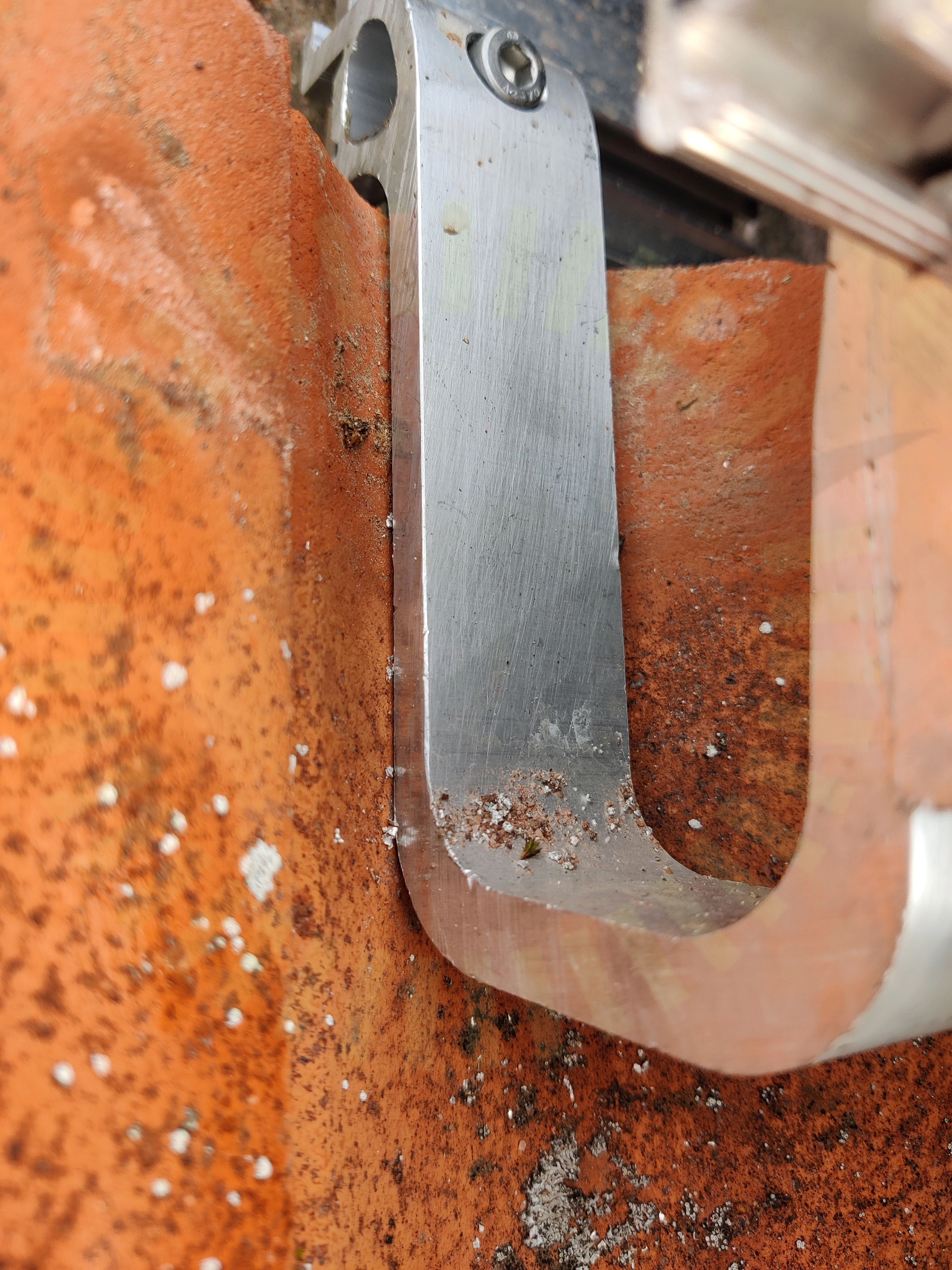

4.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

4.3 Infästning: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

4.4 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

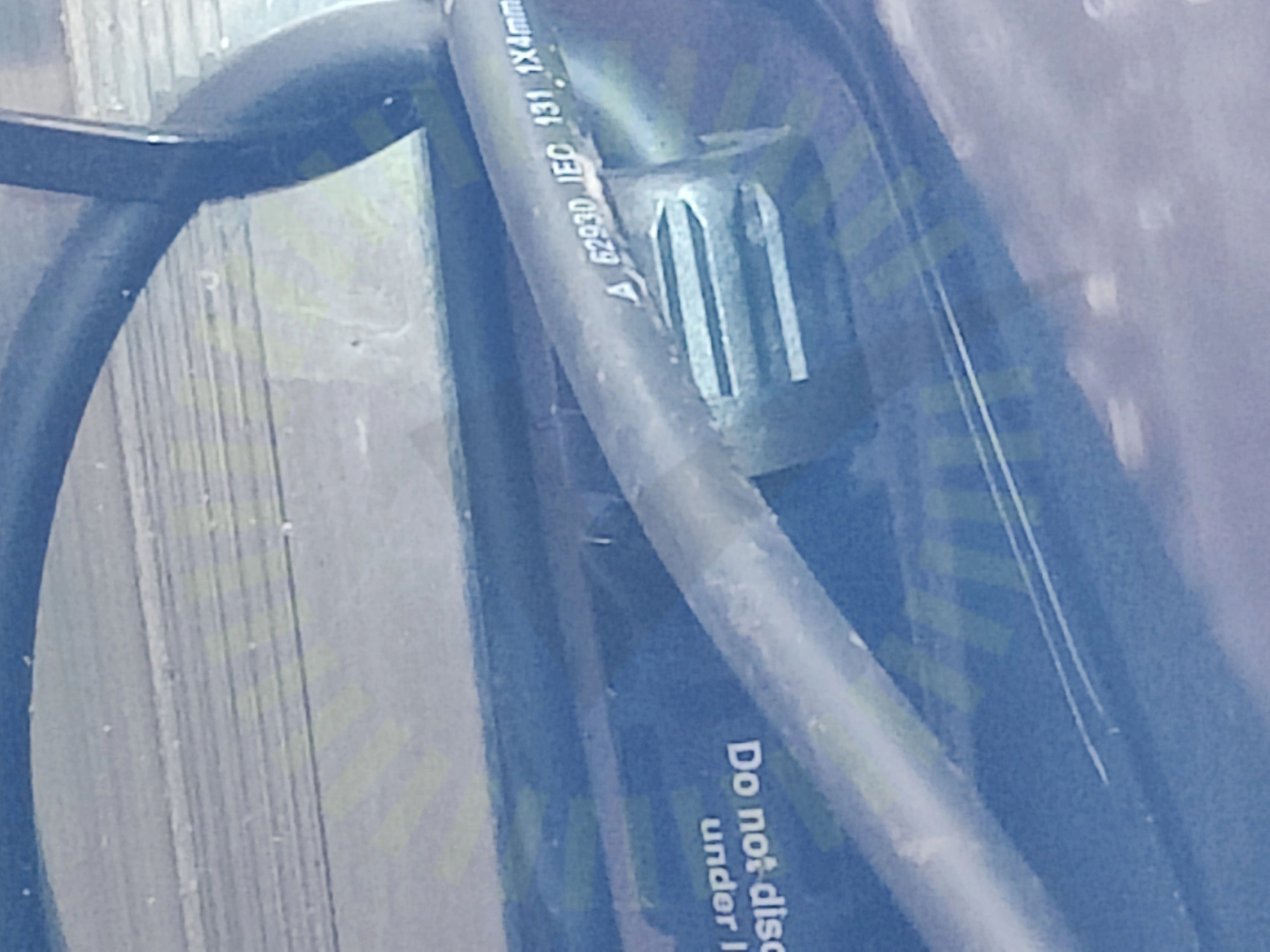

4.5 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

4.6 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

4.7 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

4.8 Infästning: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

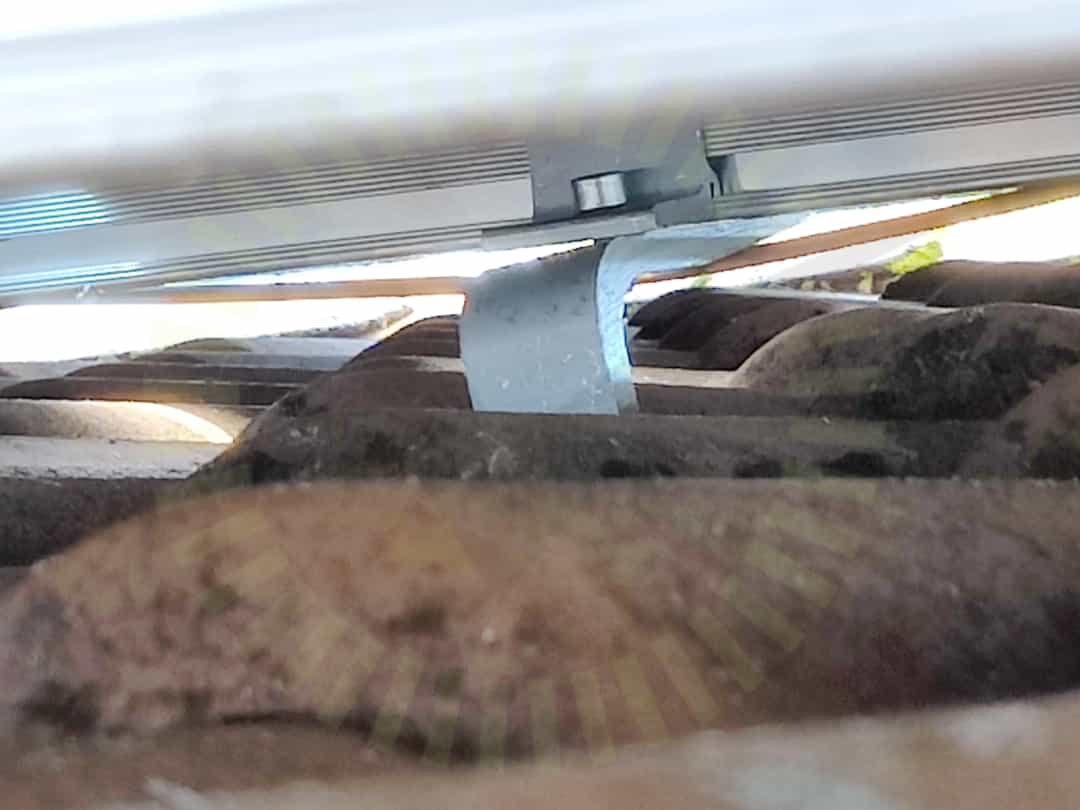

4.9 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

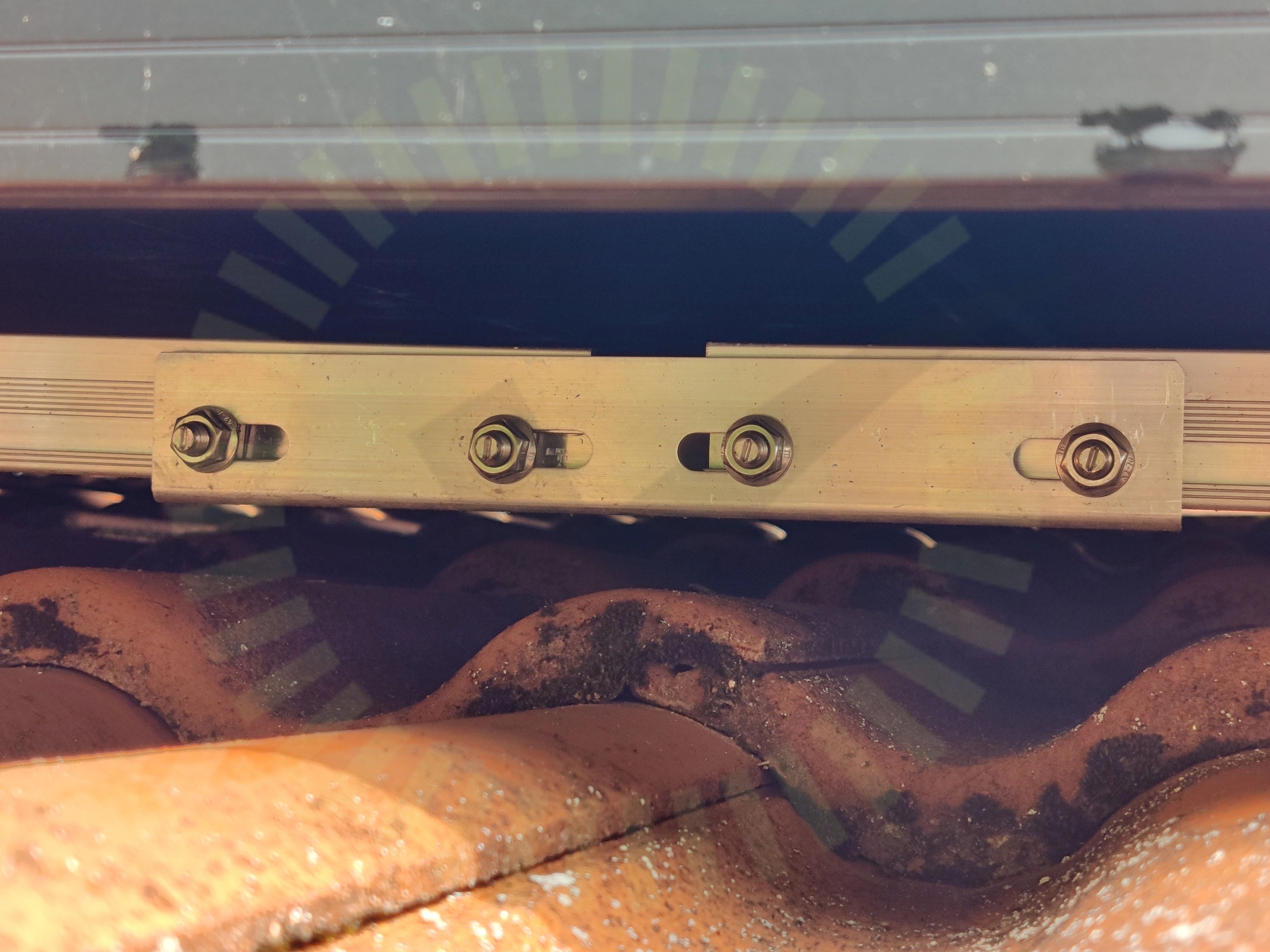

4.10 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

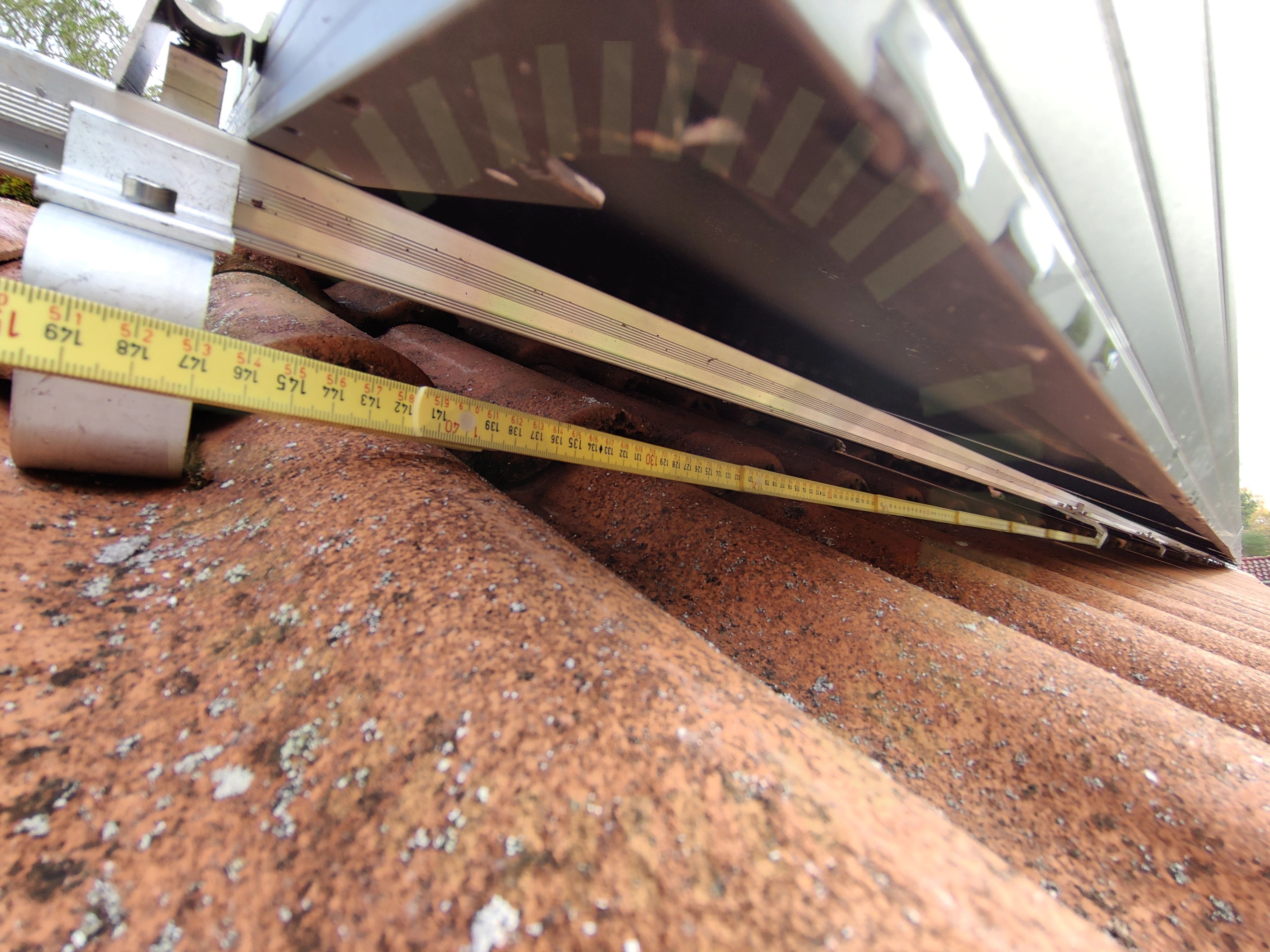

4.11 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

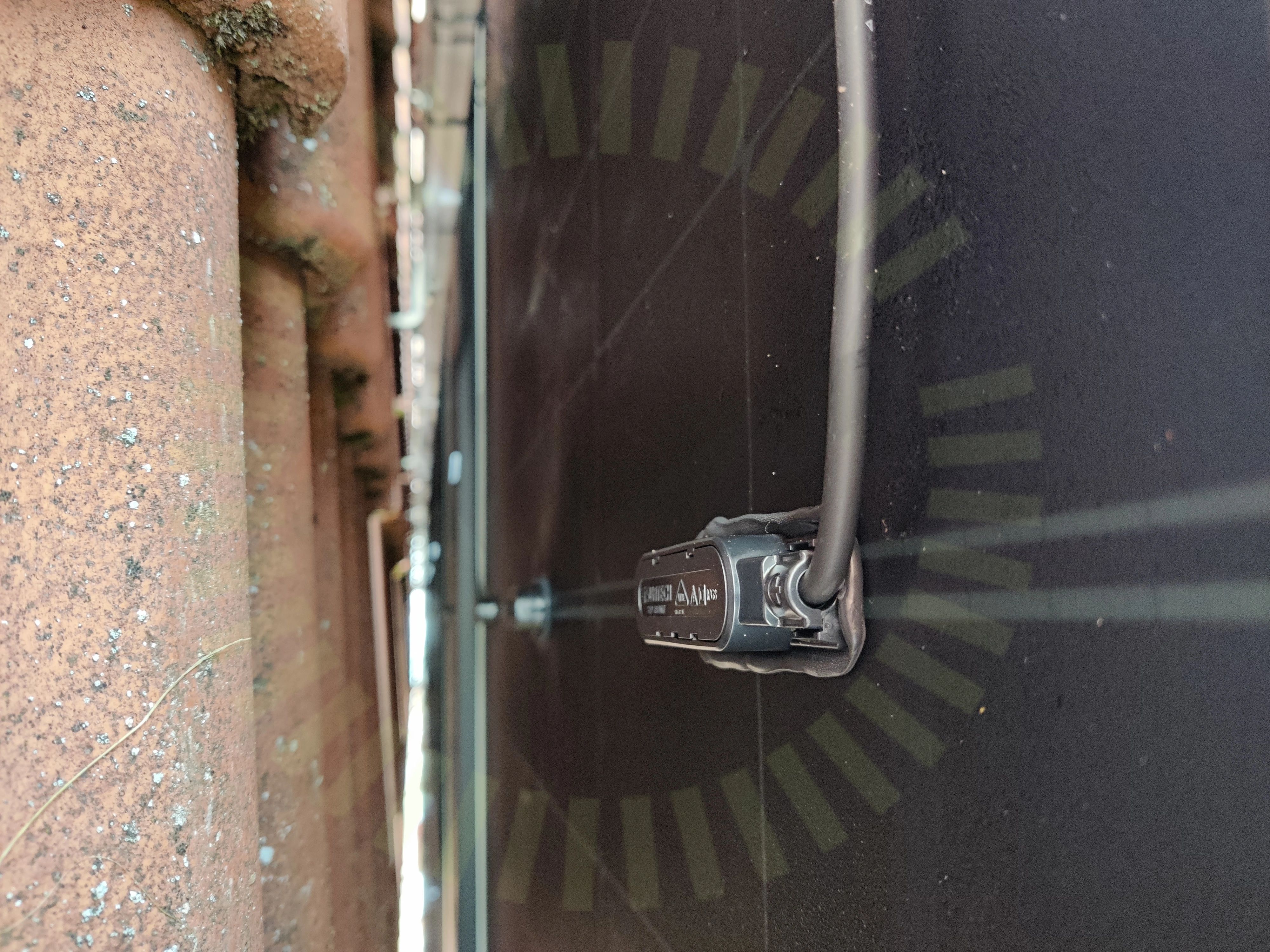

4.12 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

25/47

Likströmskabel: Skarp kantLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorMontagesystem: TaklutningSkenor: SlutfästeSolpaneler: Bakstycke: SkadorInfästning: UrspårningSolpaneler: Avstånd till tak (Rek.)Solpaneler: Avstånd till tak (Rek.)Solpaneler: Fästen: StorlekSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Ram: SkadorSolpaneler: SkuggaSolpaneler: Skugga

Ej tillgängligt vid besiktning

10/47

DC: EMCDC: EMCOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KontakterSolpaneler: Bakstycke: FöremålOptimerare: PlaceringSolpaneler: Bakstycke: SkadorSolpaneler: Kablar: DragavlastadeSolpaneler: Kablar: Kontakter

Växelriktare: SE5k

Godkända kontrollpunkter

7/7

Växelriktare: Placering: VentilationVäxelriktare: El: KontakterVäxelriktare: Placering: AvståndVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Växelriktare: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

1/12

6.1 Växelriktare: Placering: Direkt solljus

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/12

Växelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: El: PEVäxelriktare: Placering: AvståndVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Skador
