Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
19 februari 2026
Ort
Halmstad, Hallands län
Klämmornas överlappning
Skenornas infästning
Takgenomföring
Skarp kant
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Villa: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19
5.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Villa: Nordmount Panntak: Bärläkt
Anmärkningar
3/23

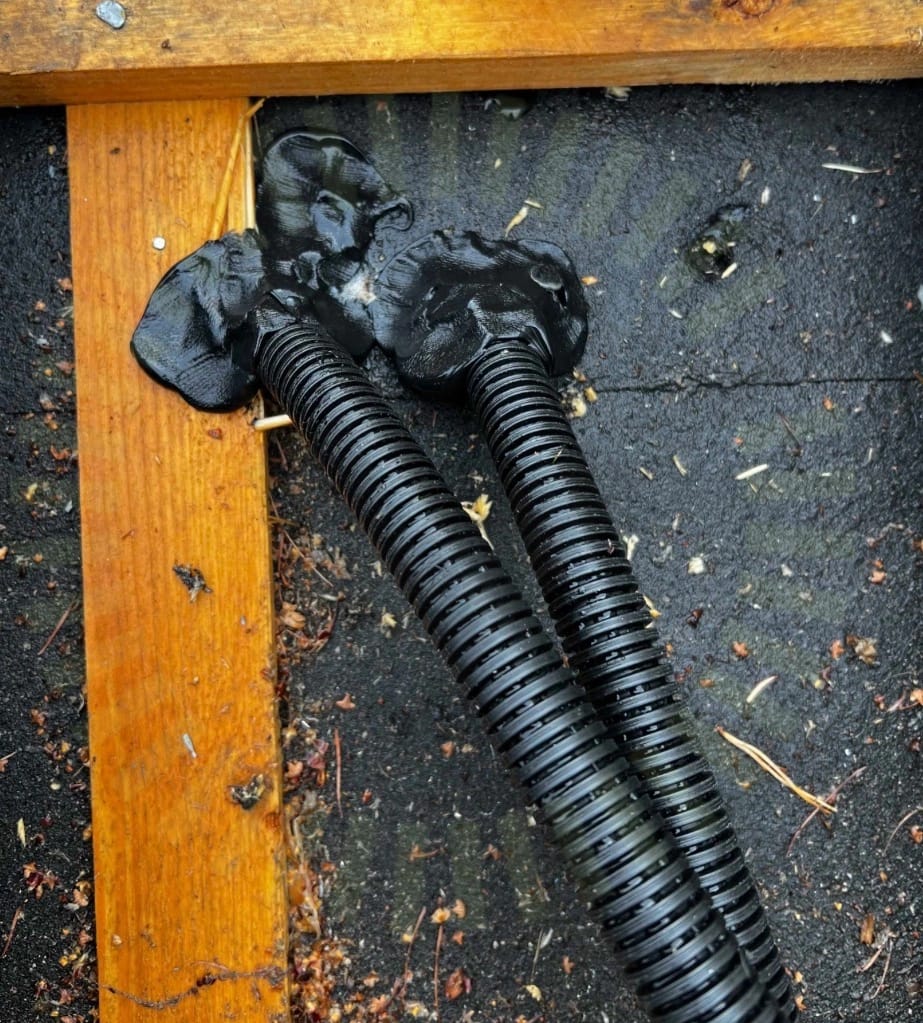

6.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
6.2 Skenornas infästning
Inte godkänd
Skenan har inte fästs korrekt. Skruvar enbart monterade i en hålrad av skenan.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3
6.3 Ändklämmor
Inte godkänd
Flera ändkoppar är lösa. Invänta svar från Nordmount.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
20/23
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Snö- och Vindlastberäkning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Växelriktare
Anmärkningar
1/34
7.1 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant. Försök till skydd satt men trillat bort.
Godkända kontrollpunkter
33/34
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
