Besiktningsrapport

7.4

Installation genom

PPAM Solkraft

Datum

14 september 2022

Ort

Linghem, Östergötlands län

Mellanrum panelram

80% godkända20% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano 570Wp

PanelerPPAM: Onyxium Nano 445-470Wp

MontagesystemChiko: Tin Roof Long Rails

VäxelriktareSMA: SUNNY TRIPOWER 8.0/10.0 (STP 8.0/10.0-3AV-40)

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

N/A: TRP Plåt

Anmärkningar

4/16

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

1.2 Skenor CC-mått

Inte godkänd

Lastberäkning saknas.

1.3 Skruvar för montageprofiler

Inte godkänd

Infästningar är gjorda genom att skruv har gått igenom plåt, papp och råspont. Infästning av skenor i TRP plåt görs vanligen i plåten. Underlag som stödjer infästningsmetoden från tillverkaren av montagesystemet behövs där det tydligt framgår att vald metod samt material är korrekt.

1.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas.

Godkända kontrollpunkter

5/16

MittfästePanelens ramhöjdPanelens storlekSkyddTakgenomföring

Ej tillgängligt vid besiktning

7/16

Främmande materialKlämmornas placeringShimsSkadorSkarp kantSlutfästeVäderbeständigt material

PPAM: Onyxium Nano

Anmärkningar

2/11

2.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

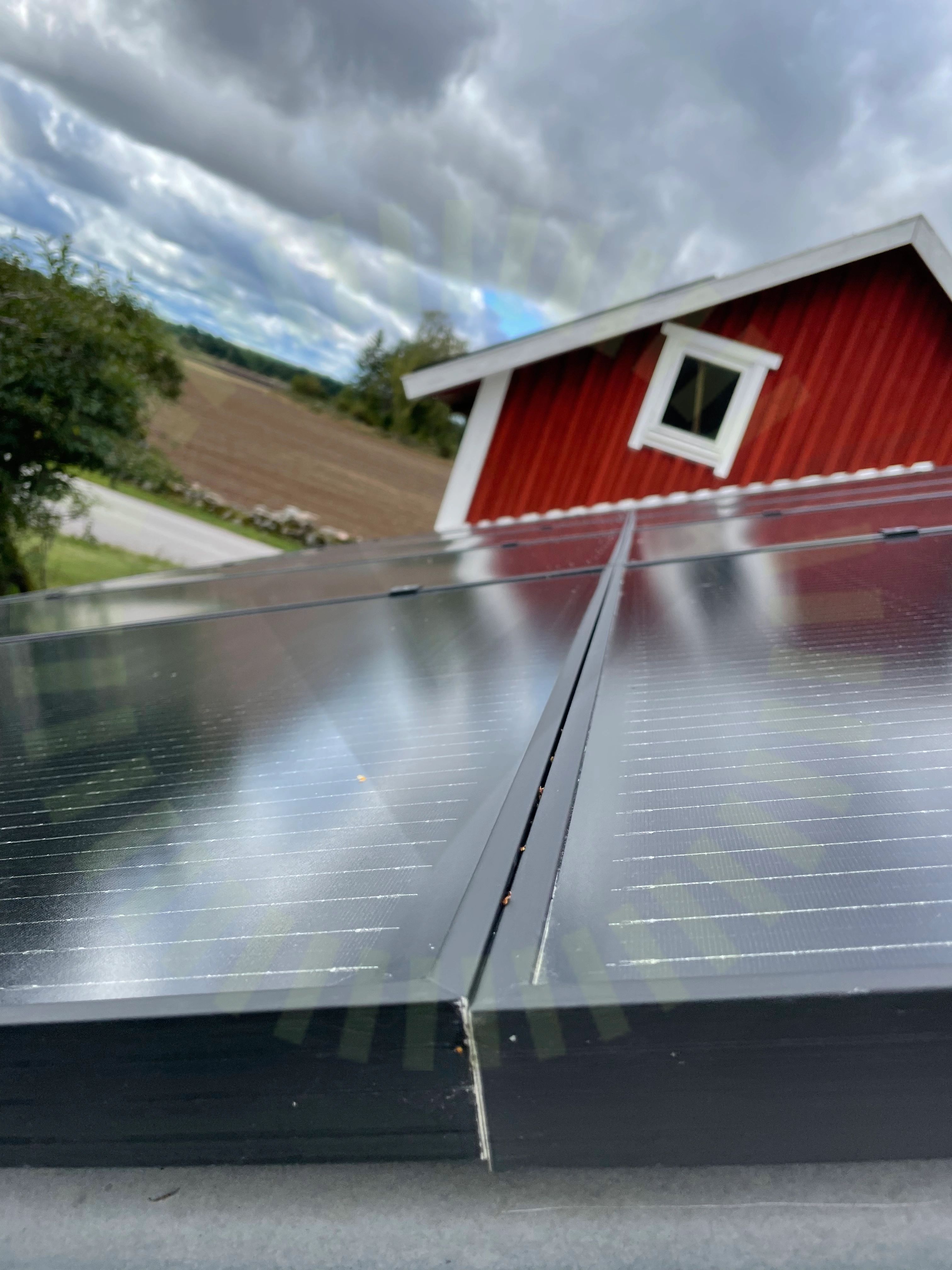

2.2 Mellanrum panelram

Inte godkänd

Paneler måste separeras vid sina ramar.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/11

Fästenas placeringFästenas överlappningHöjdskillnadSkadorSkugga

Ej tillgängligt vid besiktning

4/11

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeSträngförläggning

SMA: STP 10.0 TL INT BLUE

Anmärkningar

2/25

3.1 Kabel

Inte godkänd

Kabel är inte korrekt dimensionerad.

Tillverkarens anvisningar

3.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

23/25

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKontaktdon åtdragnaMärkningTillförlitligt fästUtrymmeVarning för backspänningVinkel
