Besiktningsrapport

9.3

Installation genom

Svea Solar

Datum

22 februari 2024

Ort

Landvetter, Västra Götalands län

DC Kontakter anslutning

AC kablage förläggning

Panelkablagets böjradie

+ 8

90% godkända

10% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SVEA SOLAR: Power Shifter 6-10kW

Batteri

SVEA SOLAR: Power Saver 5-15kW

Tillbehör

CHINT: DTSU666

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (14)Smartmätare (5)Tak 1, CC90- UNUM Betongpannor (23)Tak 1, Longi: LR5-54HTB (18)Undercentral (6)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

4/4

Avsaknat underlag

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/14

2.1 DC anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 92

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

Godkända kontrollpunkter

12/14

Avstånd till växelriktare

Batteri PE

Batterikåpor

Fastsäkring av produkt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, CC90- UNUM Betongpannor

Godkända kontrollpunkter

21/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Mittklämmor skruv

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/23

Läktinfästning

Takgenomföring

Tak 1, Longi: LR5-54HTB

Anmärkningar

2/18

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

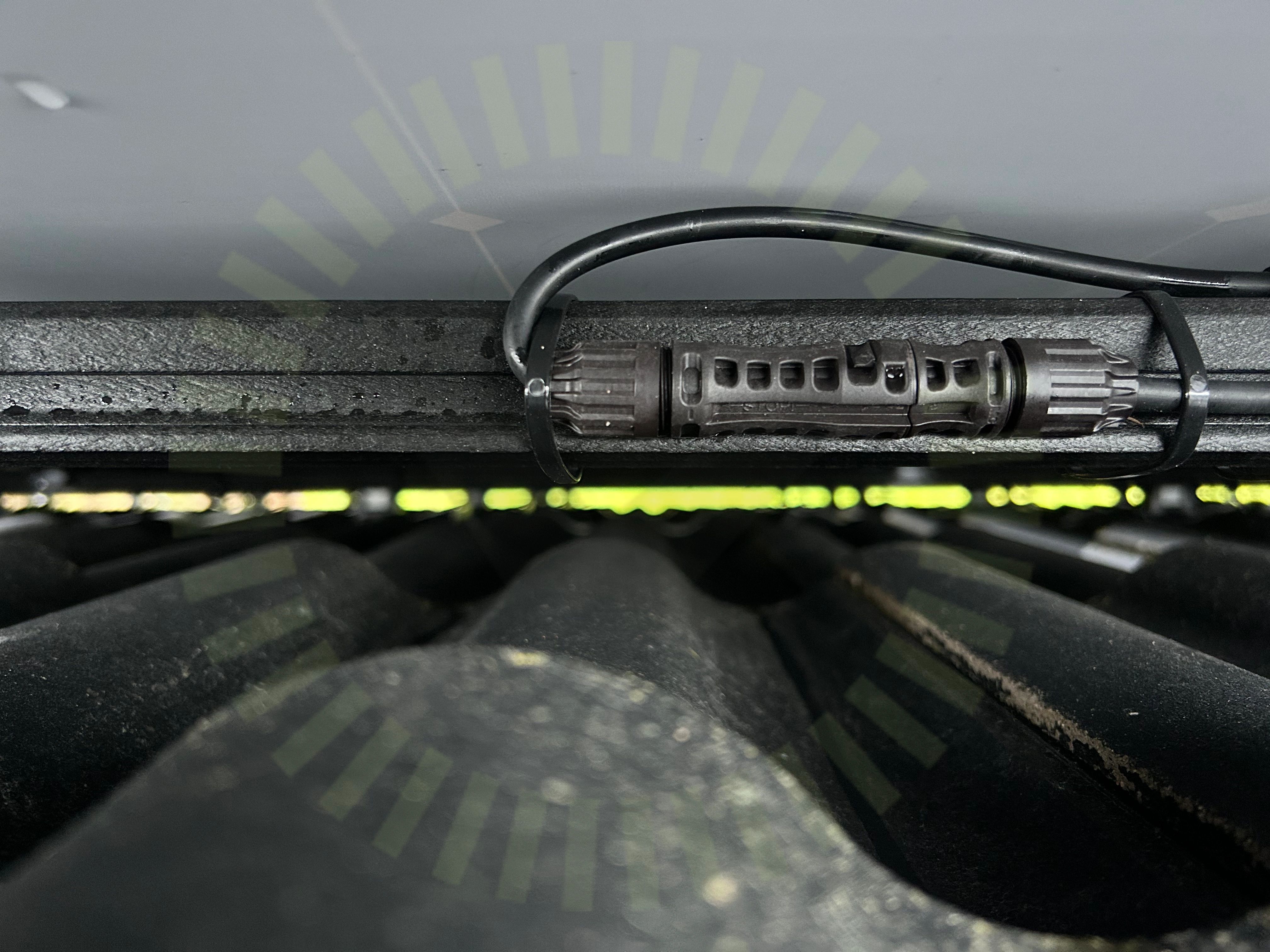

5.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

8/37

8.1 AC kablage förläggning

Inte godkänd

AC-kablar är synliga utanför förskruvning.

8.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 47-48

8.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

8.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

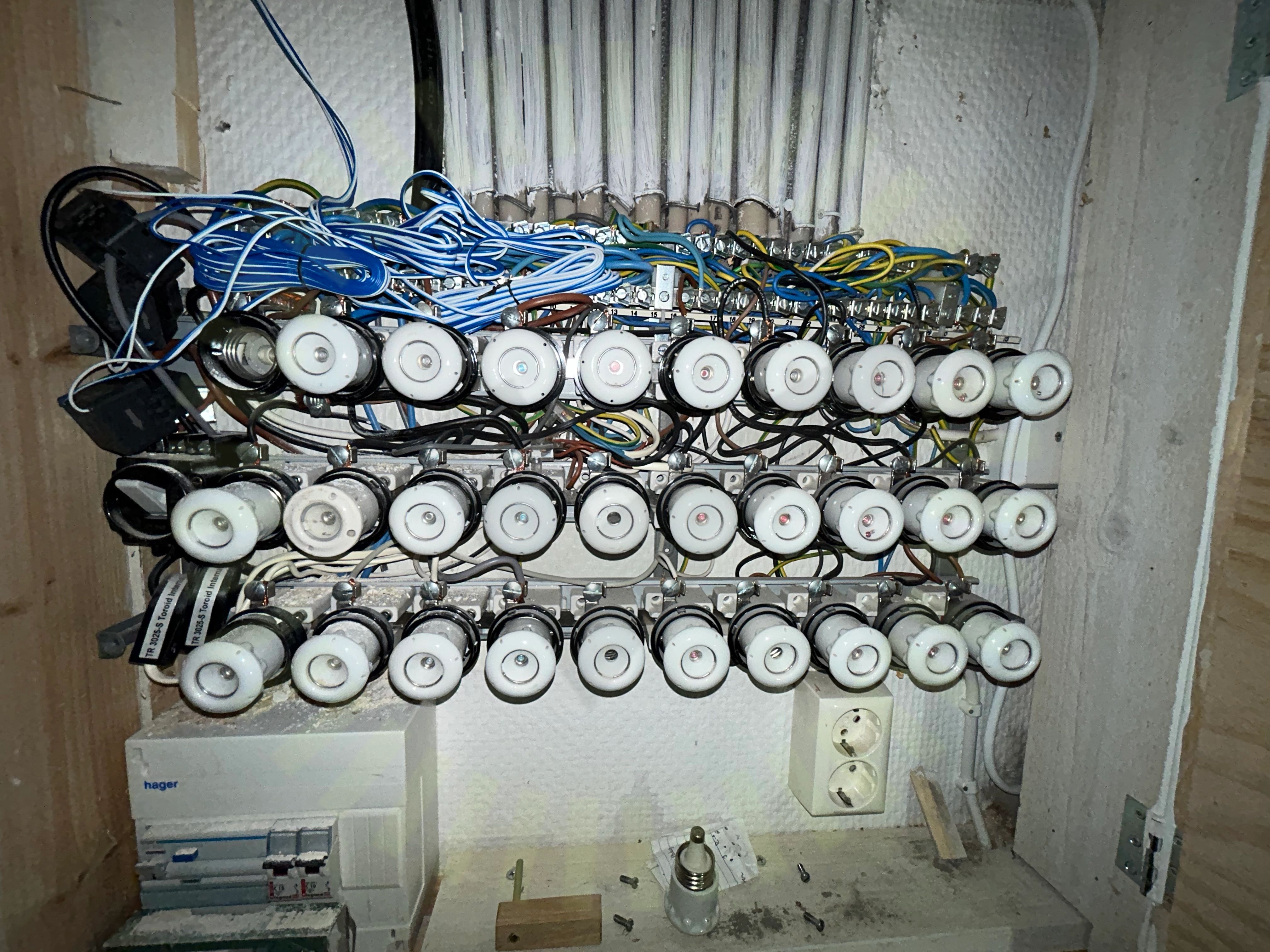

8.5 Identifiering säkringar

Inte godkänd

Växelriktarens säkringar saknar märkning.

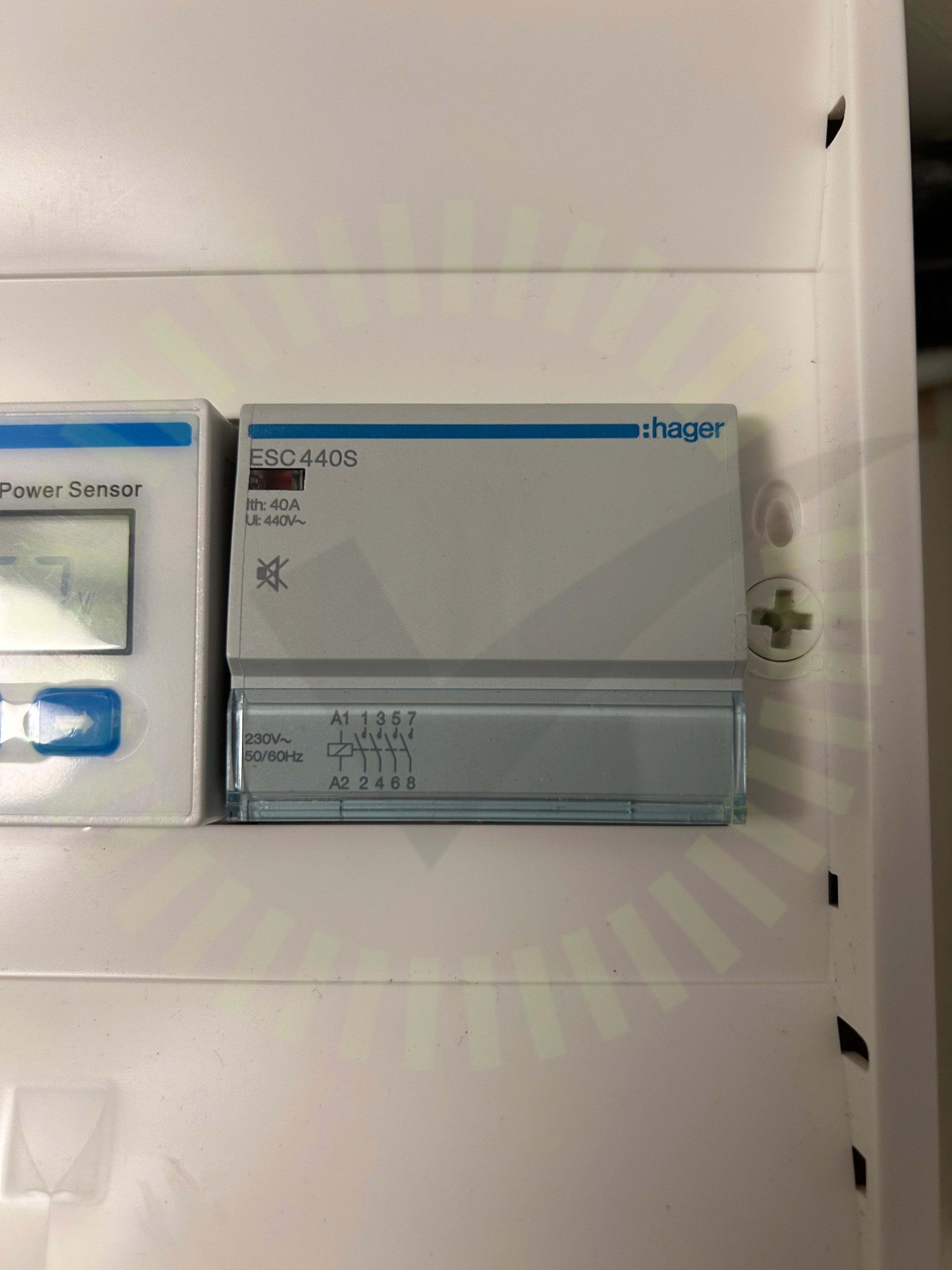

8.6 Kontaktor funktion.

Inte godkänd

Kund behöver förklaring till kontaktorns funktion i anläggningen. Ej uppmärkt vad den går till.

8.7 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

8.8 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter tryckt ut från vägg.

Godkända kontrollpunkter

28/37

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Genomföringar

Besiktningsrapport

9.3

Installation genom

Svea Solar

Datum

22 februari 2024

Ort

Landvetter, Västra Götalands län

90% godkända

10% ej godkända

Om installationen

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

4/4

Batteri

Anmärkningar

2/14

2.1 DC anslutning

2.2 Närliggande objekt

Godkända kontrollpunkter

12/14

Smartmätare

Godkända kontrollpunkter

5/5

Tak 1, CC90- UNUM Betongpannor

Godkända kontrollpunkter

21/23

Ej tillgängligt vid besiktning

2/23

Tak 1, Longi: LR5-54HTB

Anmärkningar

2/18

5.1 Kontaktdon

5.2 Panelkablagets böjradie

Godkända kontrollpunkter

15/18

Ej tillgängligt vid besiktning

1/18

Undercentral

Godkända kontrollpunkter

6/6

Varselmärkning

Godkända kontrollpunkter

4/4

Växelriktare

Anmärkningar

8/37

8.1 AC kablage förläggning

8.2 DC Kontakter anslutning

8.3 Enkelisolerade ledare

8.4 Identifiering

8.5 Identifiering säkringar

8.6 Kontaktor funktion.

8.7 Skarp kant

8.8 Stress på kontakter

Godkända kontrollpunkter

28/37

Ej tillgängligt vid besiktning

1/37
