Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Svea Solar

Datum

22 februari 2024

Ort

Landvetter, Västra Götalands län
DC Kontakter anslutning
AC kablage förläggning
DC anslutning
85% godkända15% ej godkända

Om installationen

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avsaknat underlag

Batteri

Anmärkningar

2/14
DC anslutning

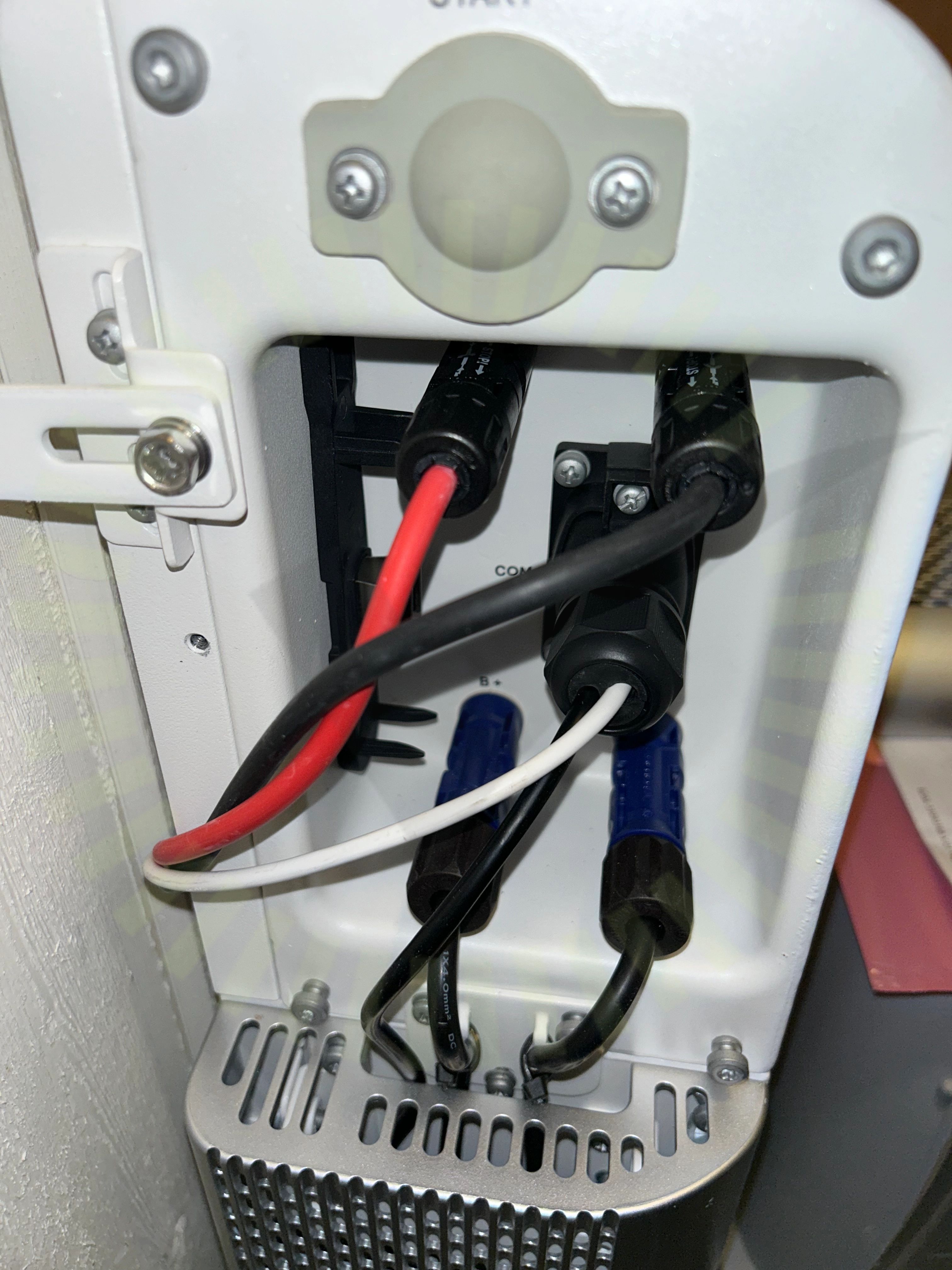

2.1 DC anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 92
Närliggande objekt

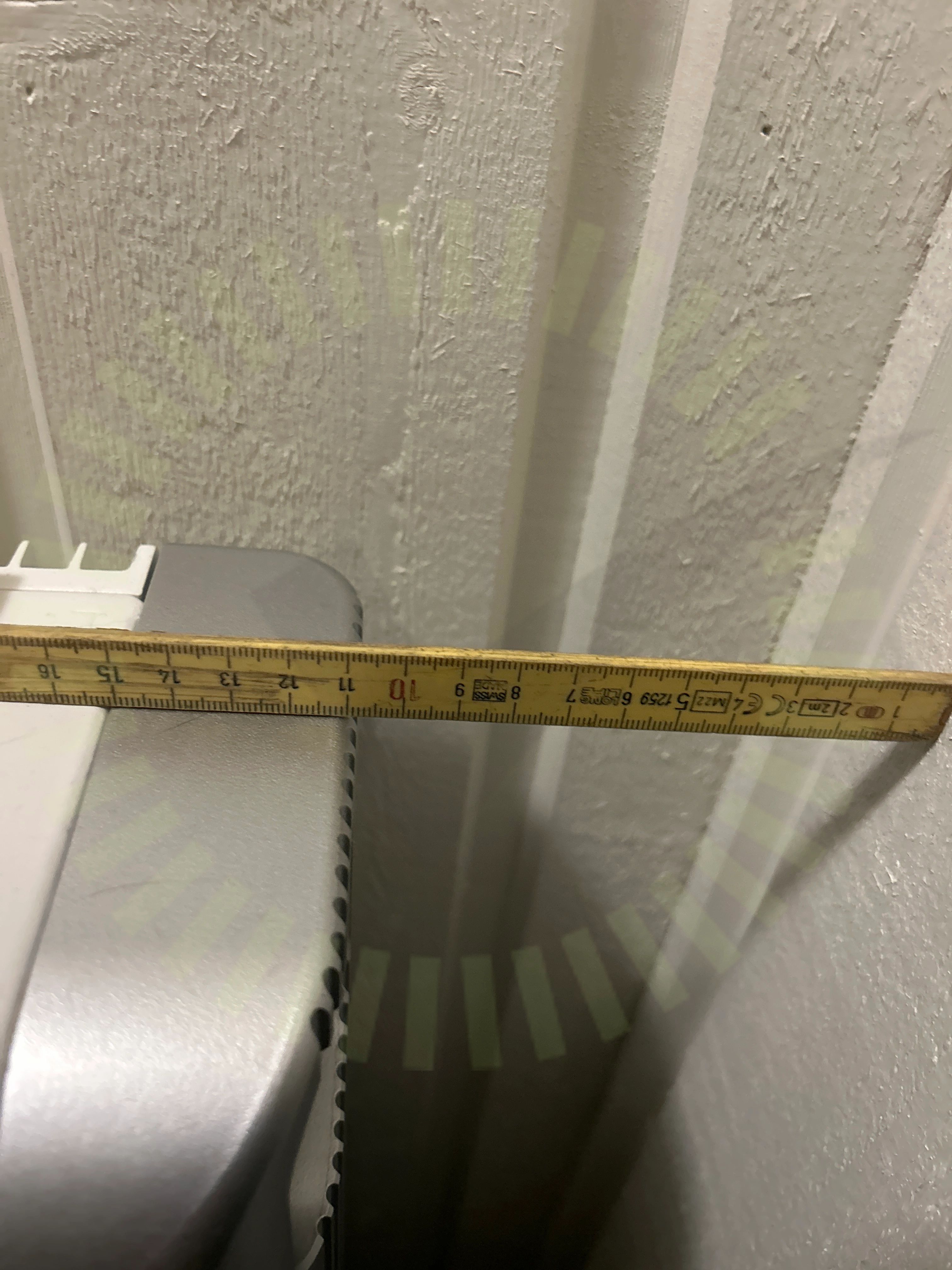

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

Godkända kontrollpunkter

12/14
Avstånd till växelriktareBatteri PEBatterikåporFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/35
AC kablage förläggning

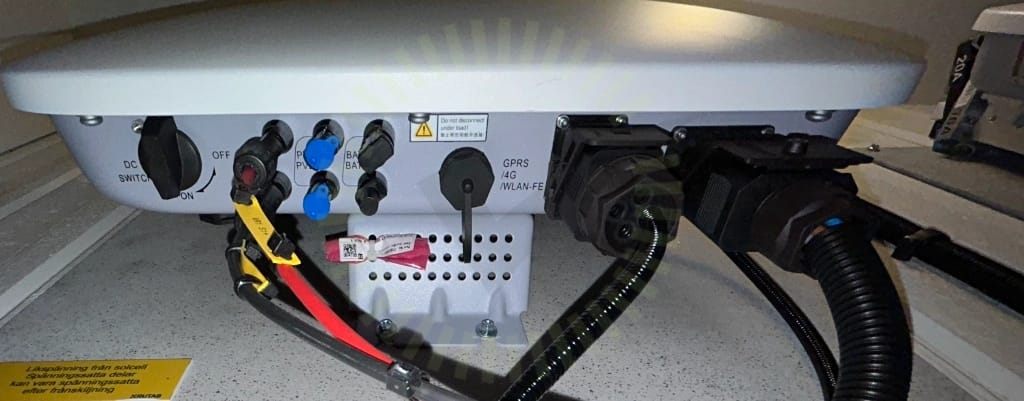

4.1 AC kablage förläggning

Inte godkänd

AC-kablar är synliga utanför förskruvning.

DC Kontakter anslutning

4.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 47-48
Enkelisolerade ledare

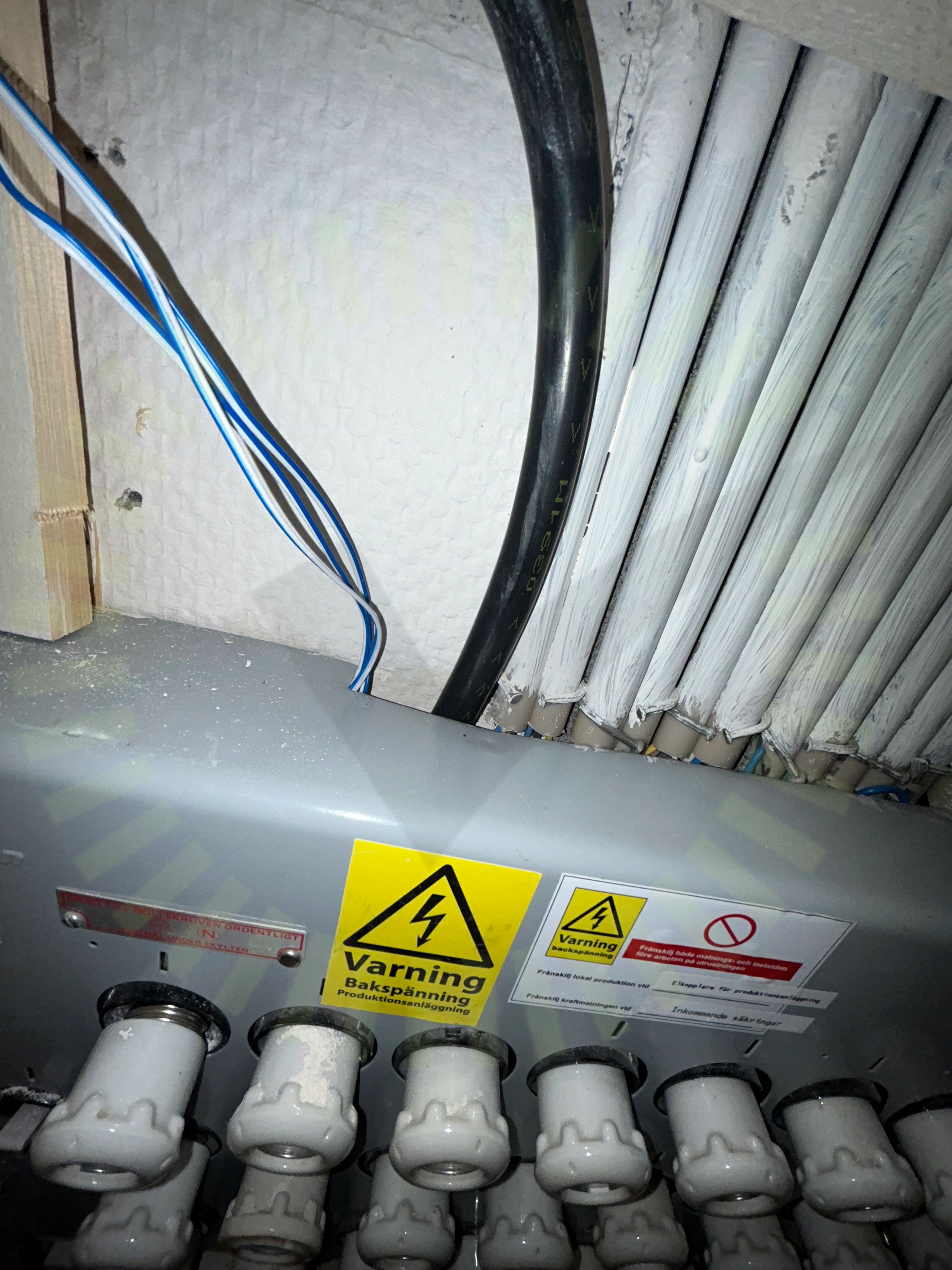

4.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Identifiering

4.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)
Skarp kant

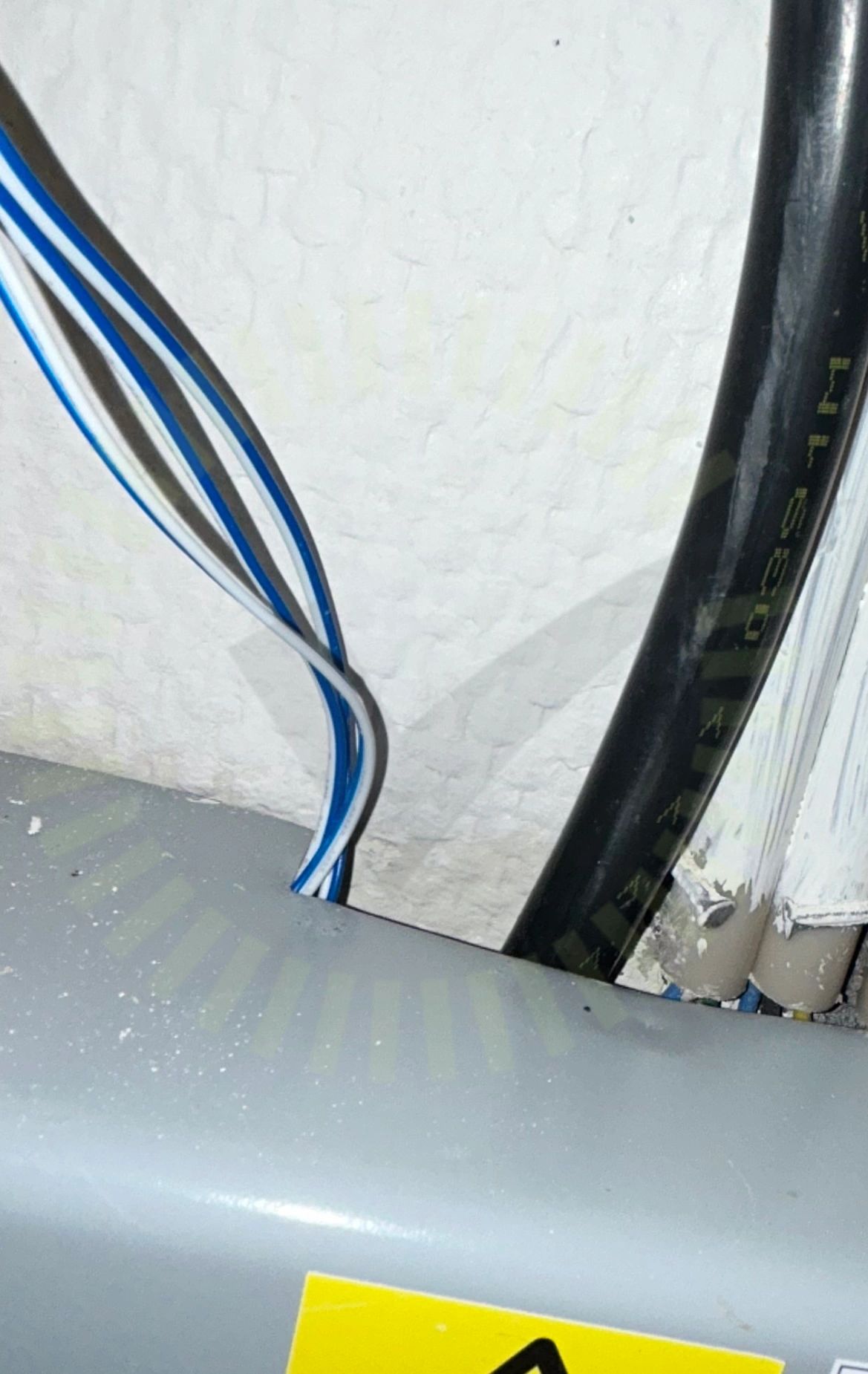

4.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Stress på kontakter

4.6 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter tryckt ut från vägg.

Godkända kontrollpunkter

28/35
AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Genomföringar
