Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Svea Solar

Datum

19 oktober 2023

Ort

Alingsås, Västra Götalands län
Fastsäkring av produkt
Föremål mot bakstycke
Skenans utstick för klämma
91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Optimerare: Allmänt

Anmärkningar

2/5

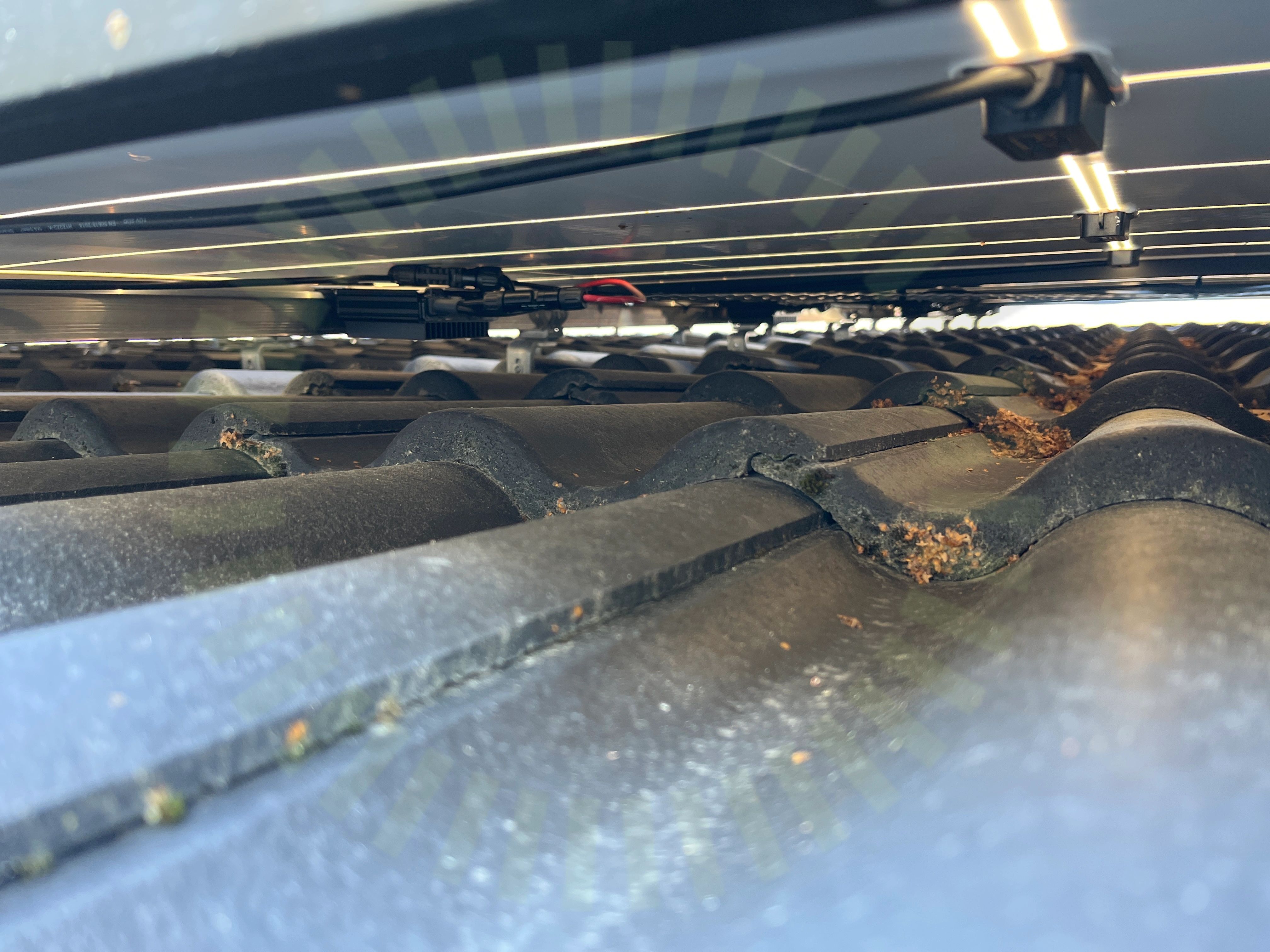

Dragavlastade

2.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Optimeraren har lossnat. Det finns även fler optimerare som sitter väldigt löst.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5
KompatibilitetKontakterPlacering

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

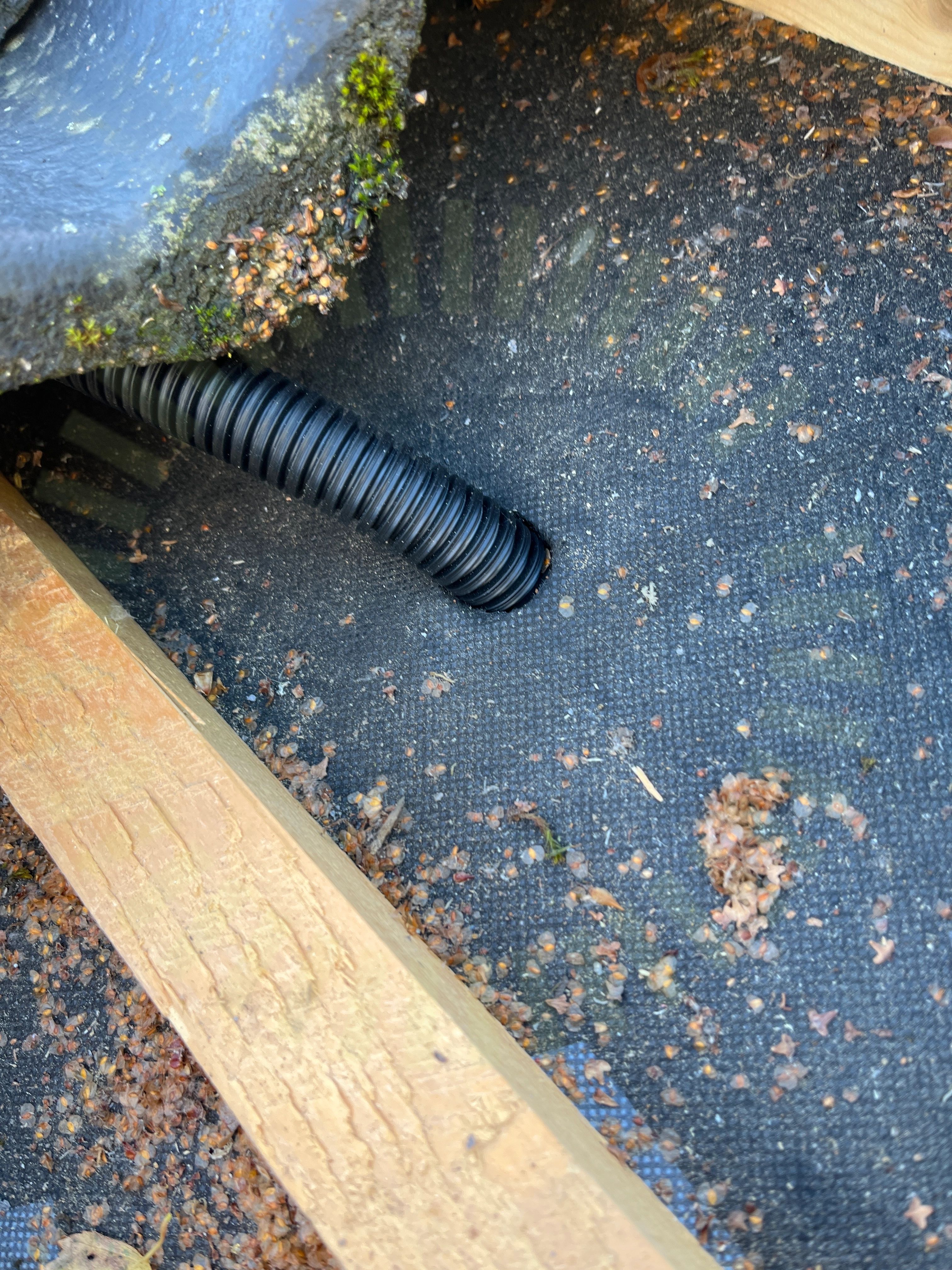

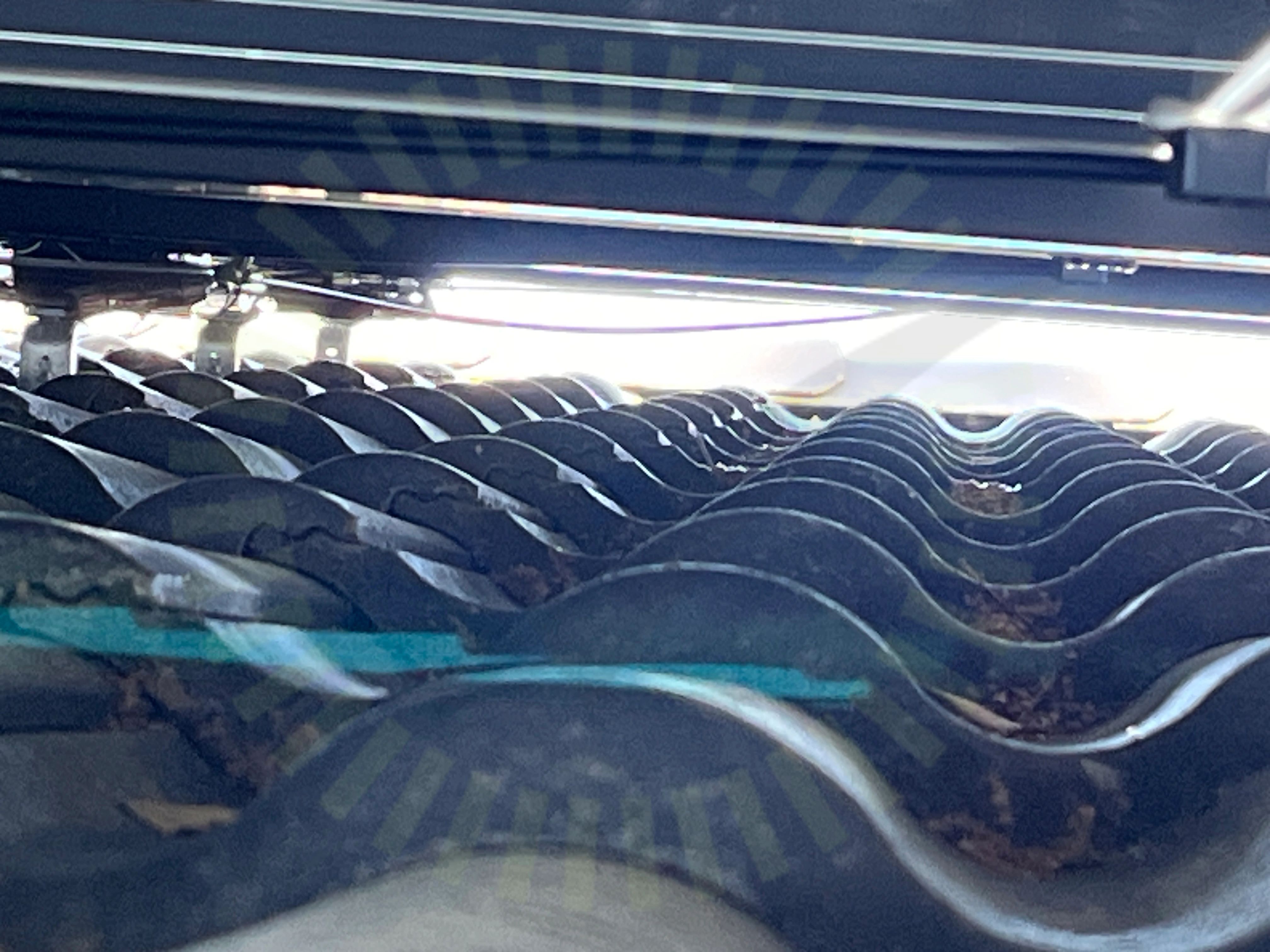

Takgenomföring

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

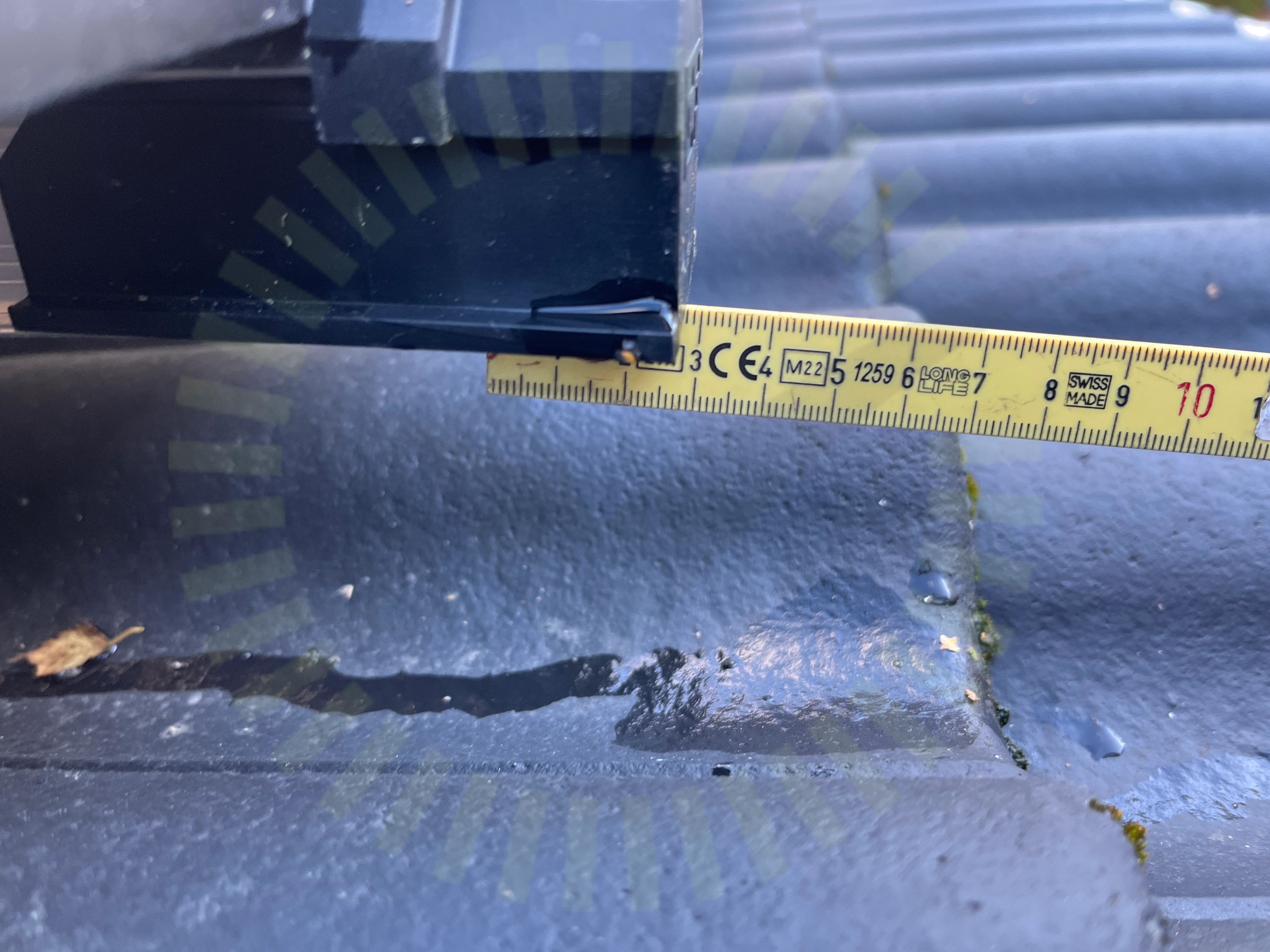

Skenans utstick för klämma

4.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm. Ca 12mm skena.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

Godkända kontrollpunkter

23/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S30 xxx/GR

Anmärkningar

2/17

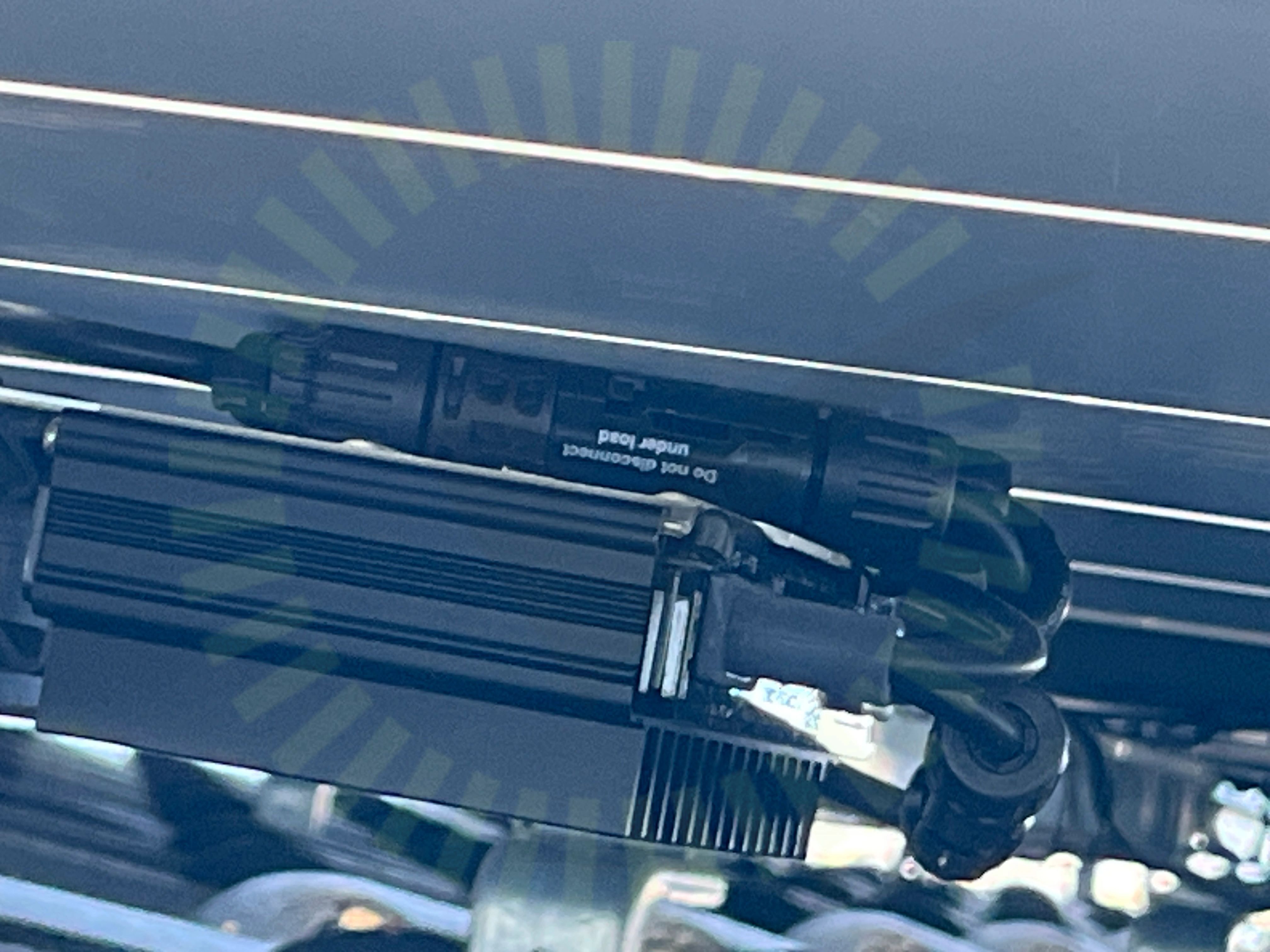

Föremål mot bakstycke

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

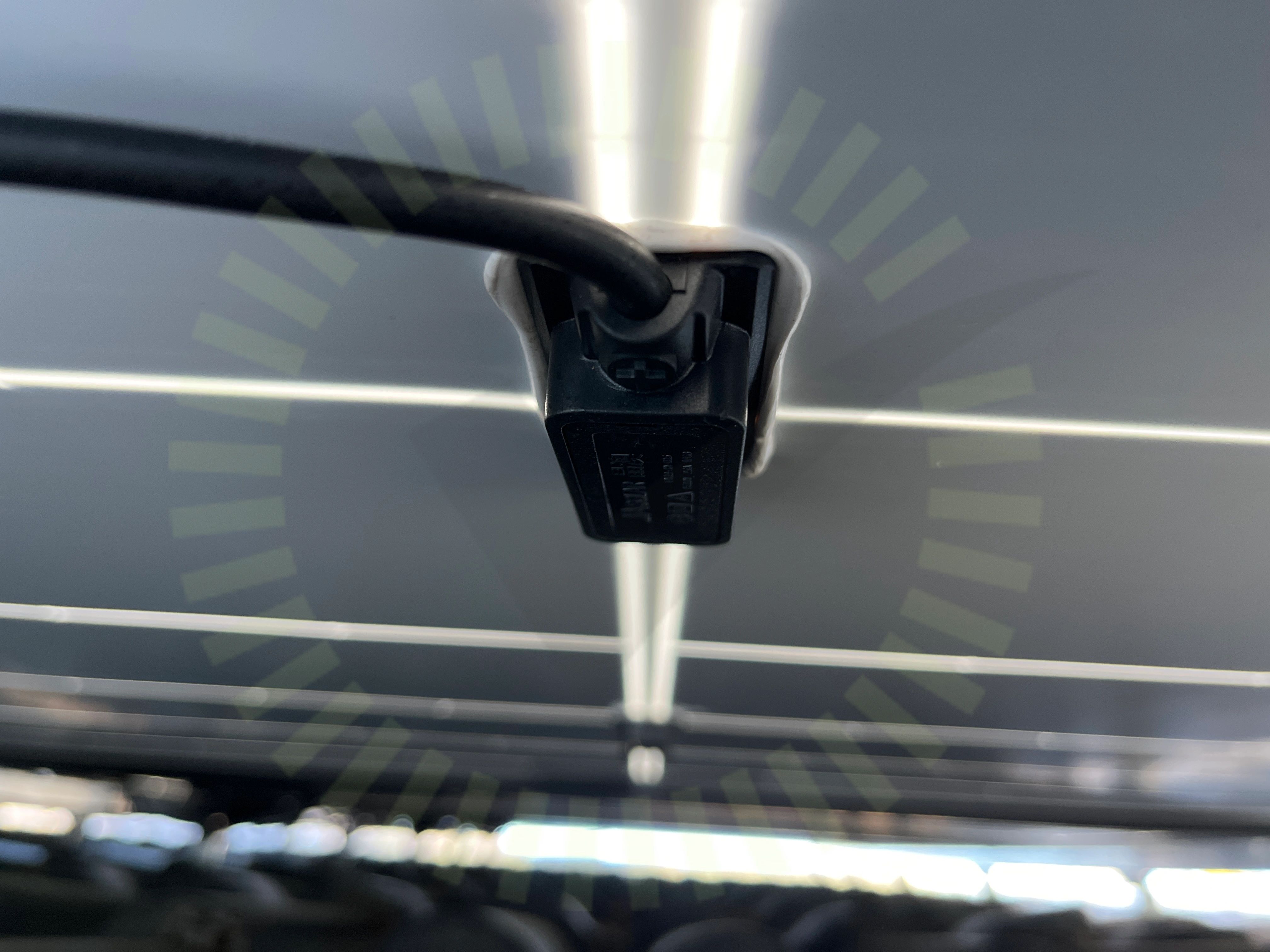

Panelkablaget generell böjradie

5.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5

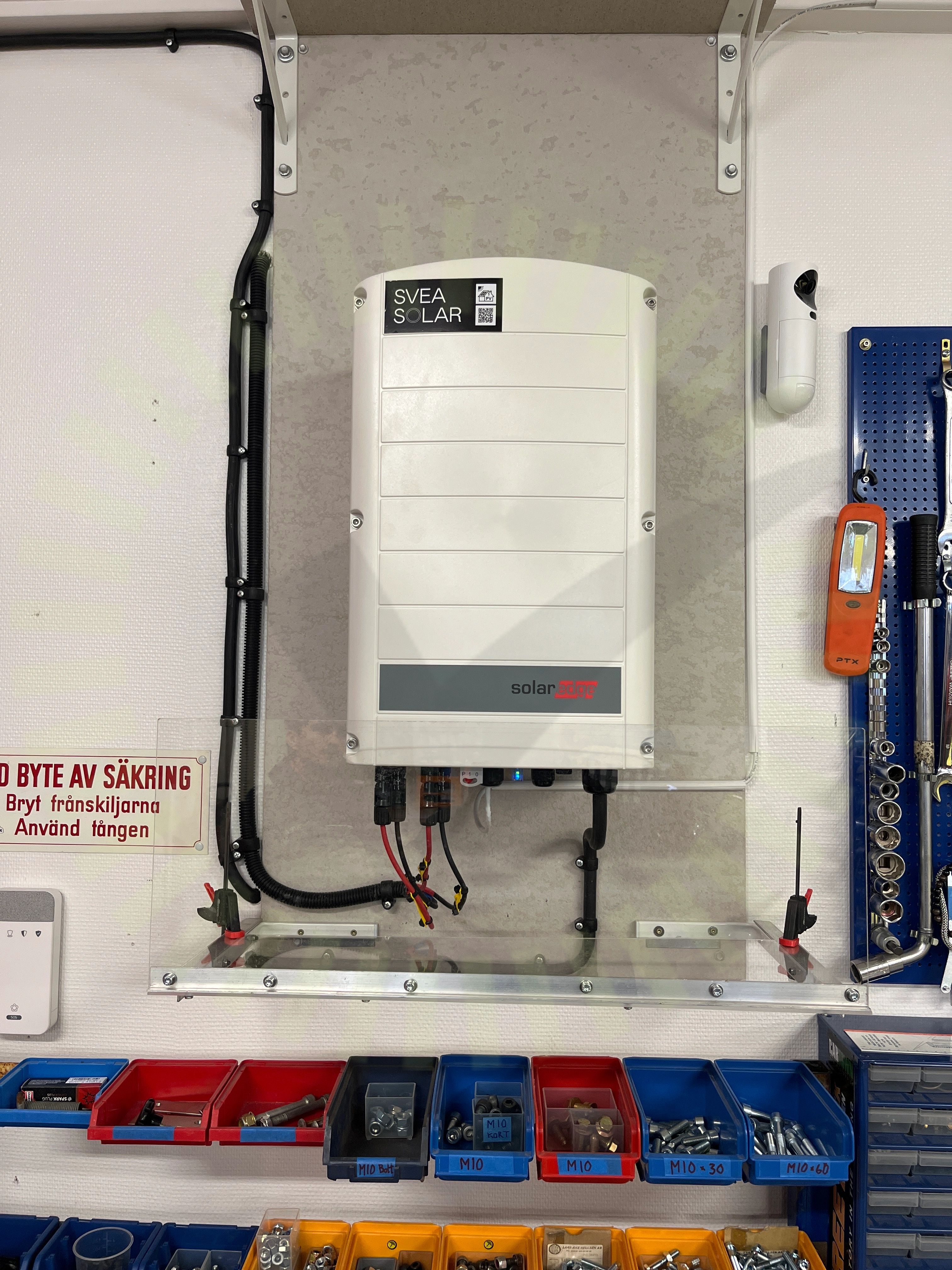

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32

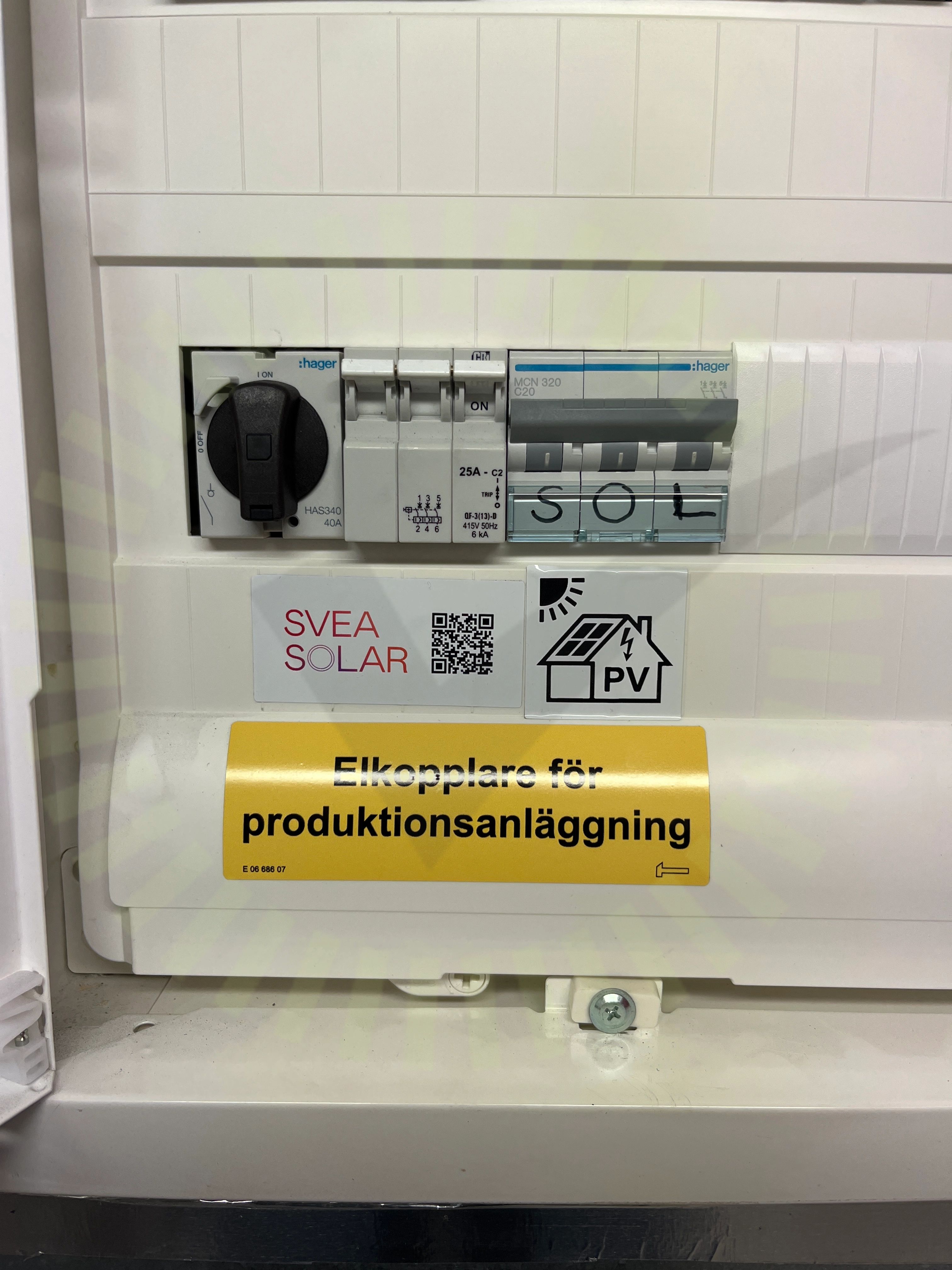

Identifiering

7.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

30/32
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/32
Genomföringar
