Besiktningsrapport

8.3

Installation genom

Solsystem Sverige AB

Datum

19 januari 2024

Ort

Allerum, Skåne län

Kontaktdon

Klämmornas överlappning

Klämmans placering i skena

+ 11

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemNordmount Panntak: Bärläkt

MontagesystemESDEC FlatFix Wave Plus

VäxelriktareSAJ: R6-(15-25k)-T2 32

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

2/17

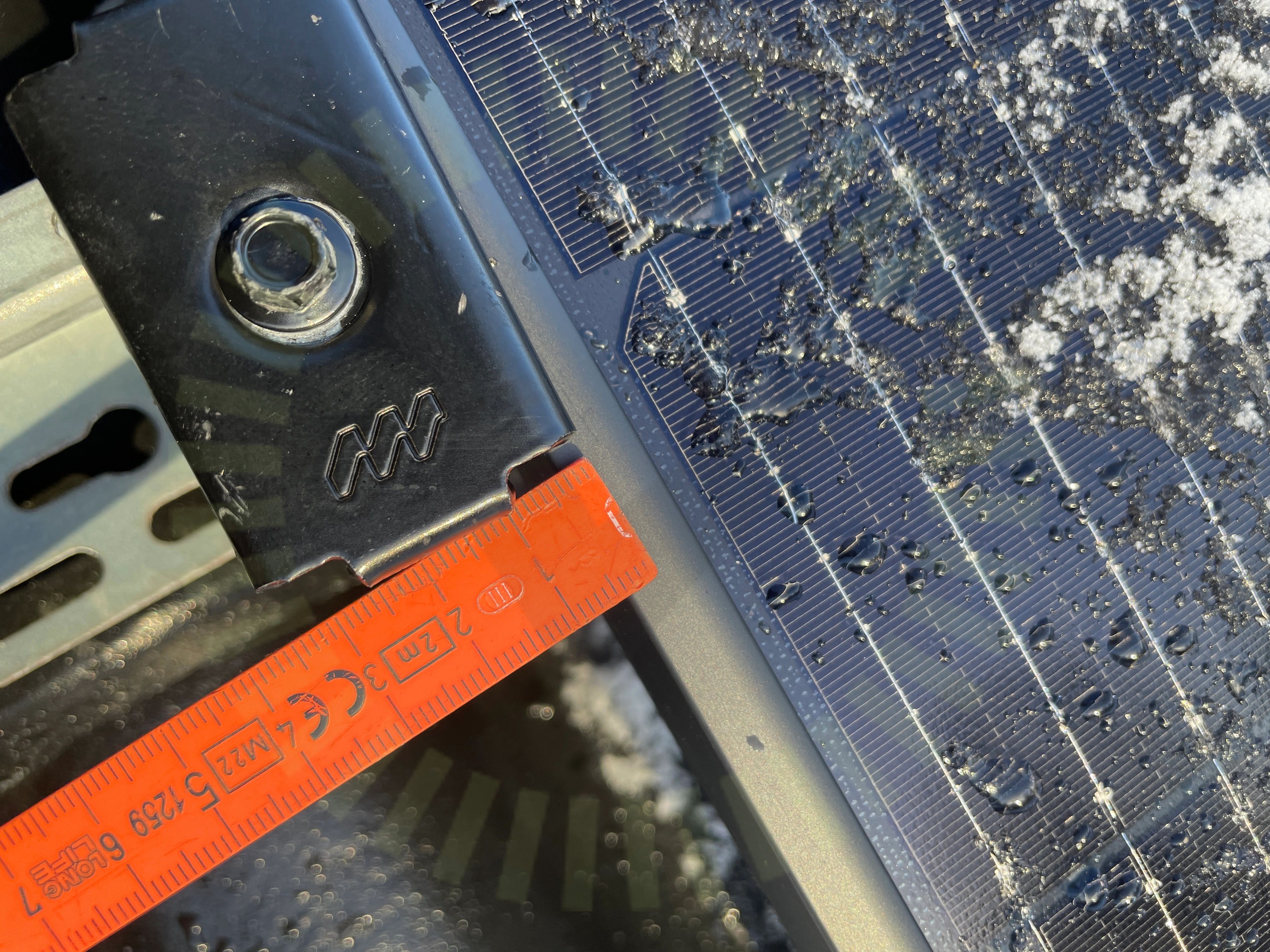

3.1 Klämmornas överlappning

Inte godkänd

Klämmor överlappar inte tillräckligt på ramen.

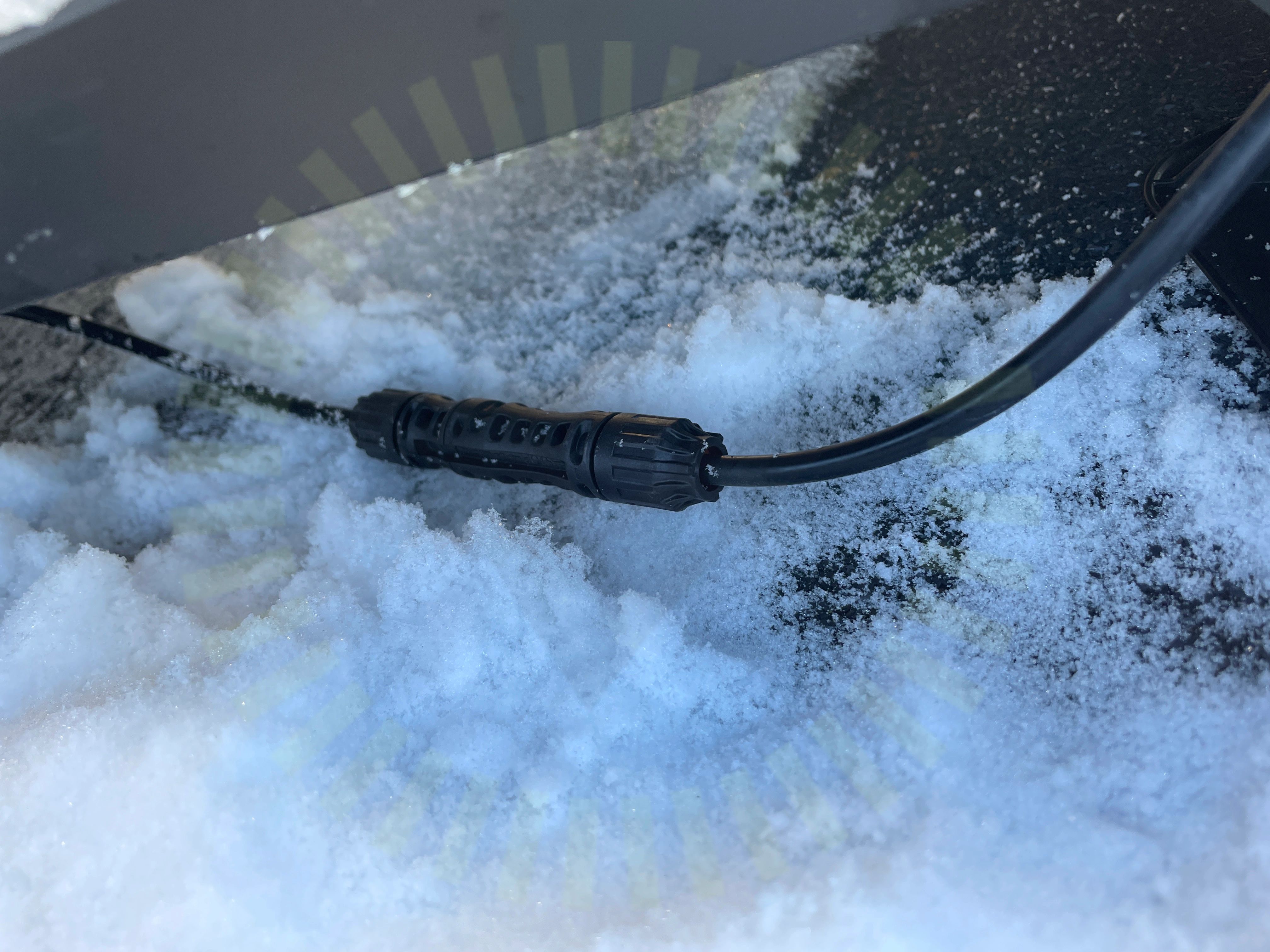

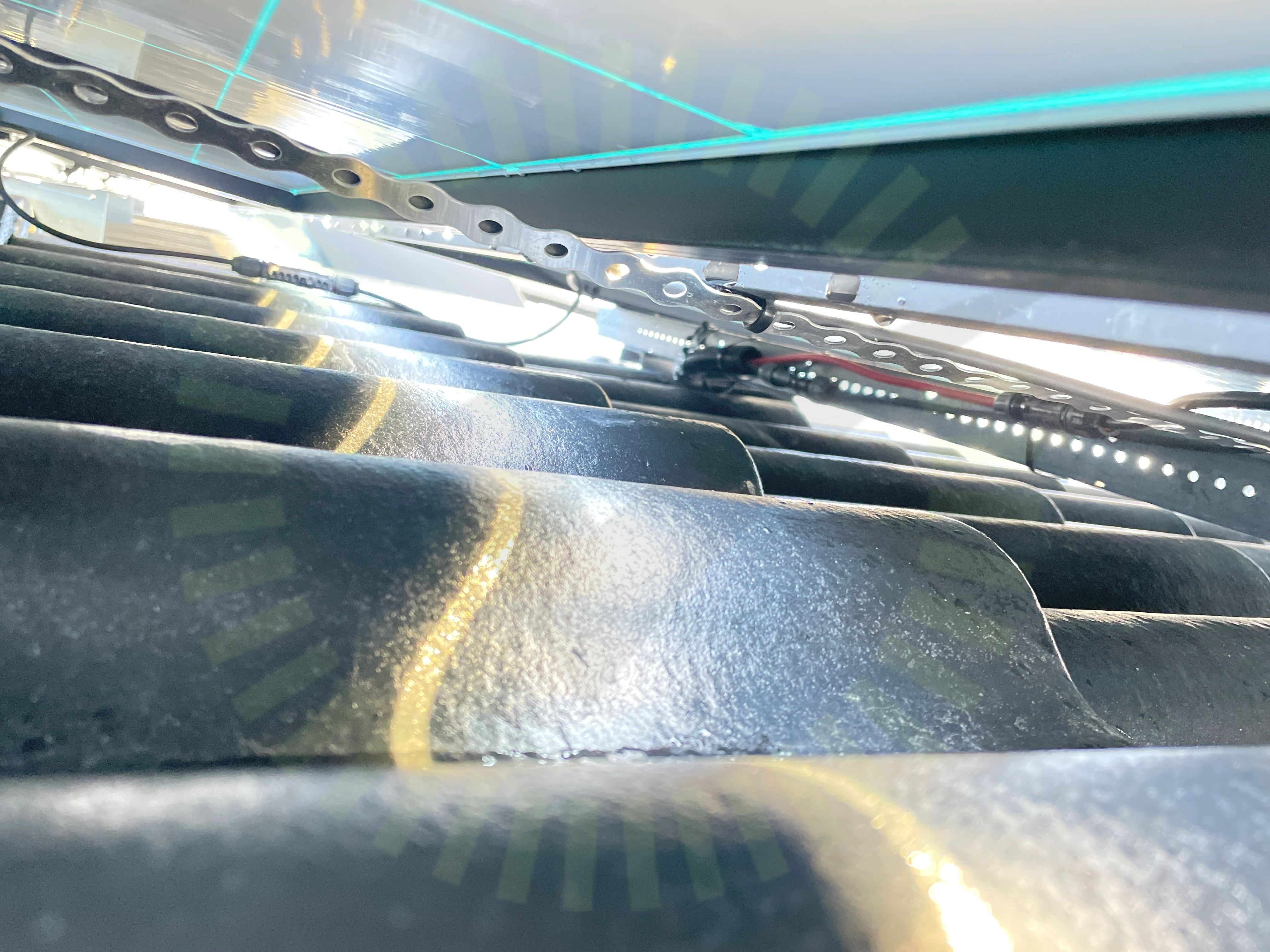

3.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan vid flertalet ställen. Buntband runt kontaktkropp förekommer även generellt.

Godkända kontrollpunkter

15/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/22

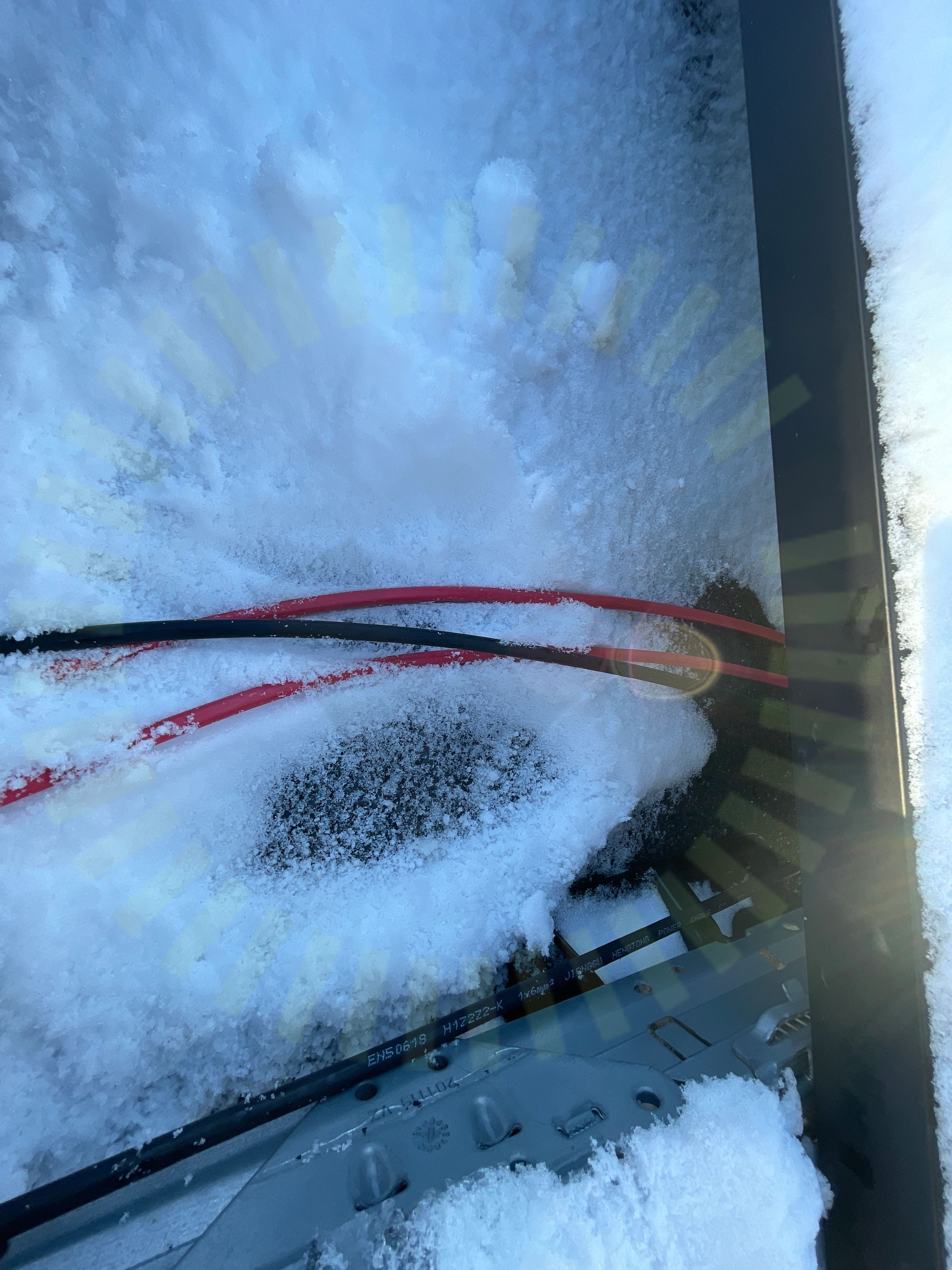

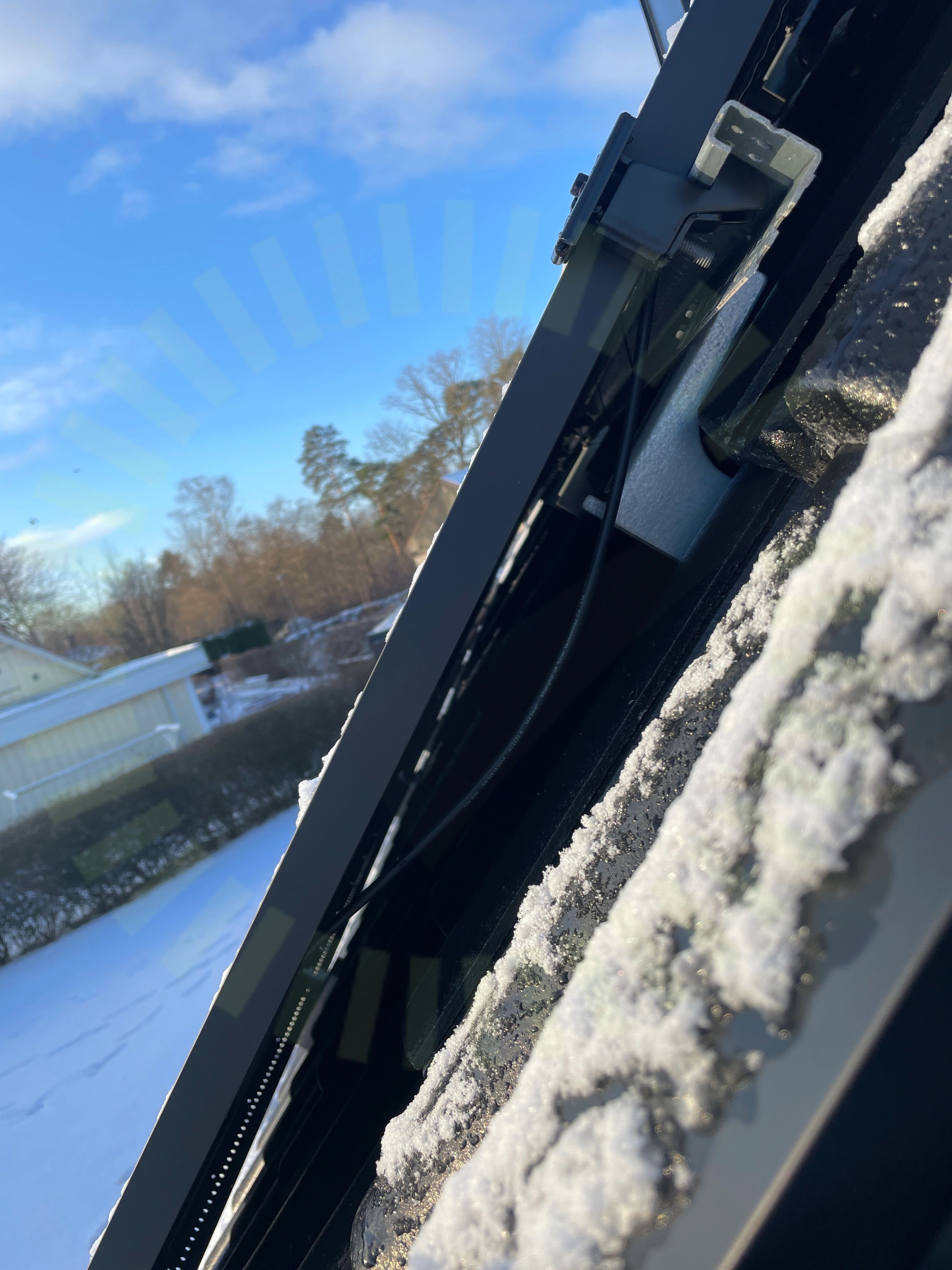

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd vid flertalet ställen under panelfältet.

SS 436 40 00 (712.522.101)

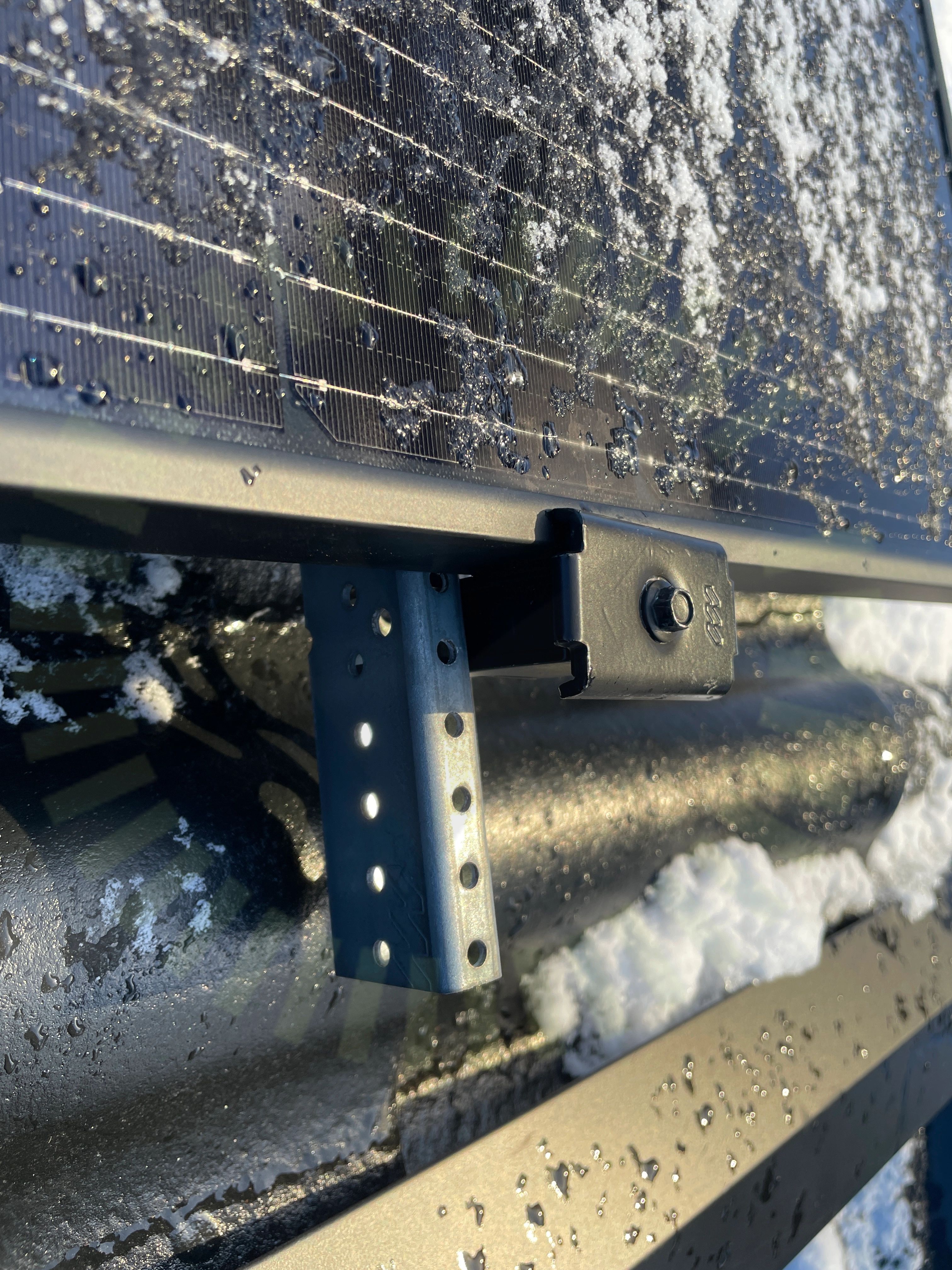

4.2 Klämmans placering i skena

Inte godkänd

Klämman sitter snett och är felaktig monterad i skenan.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

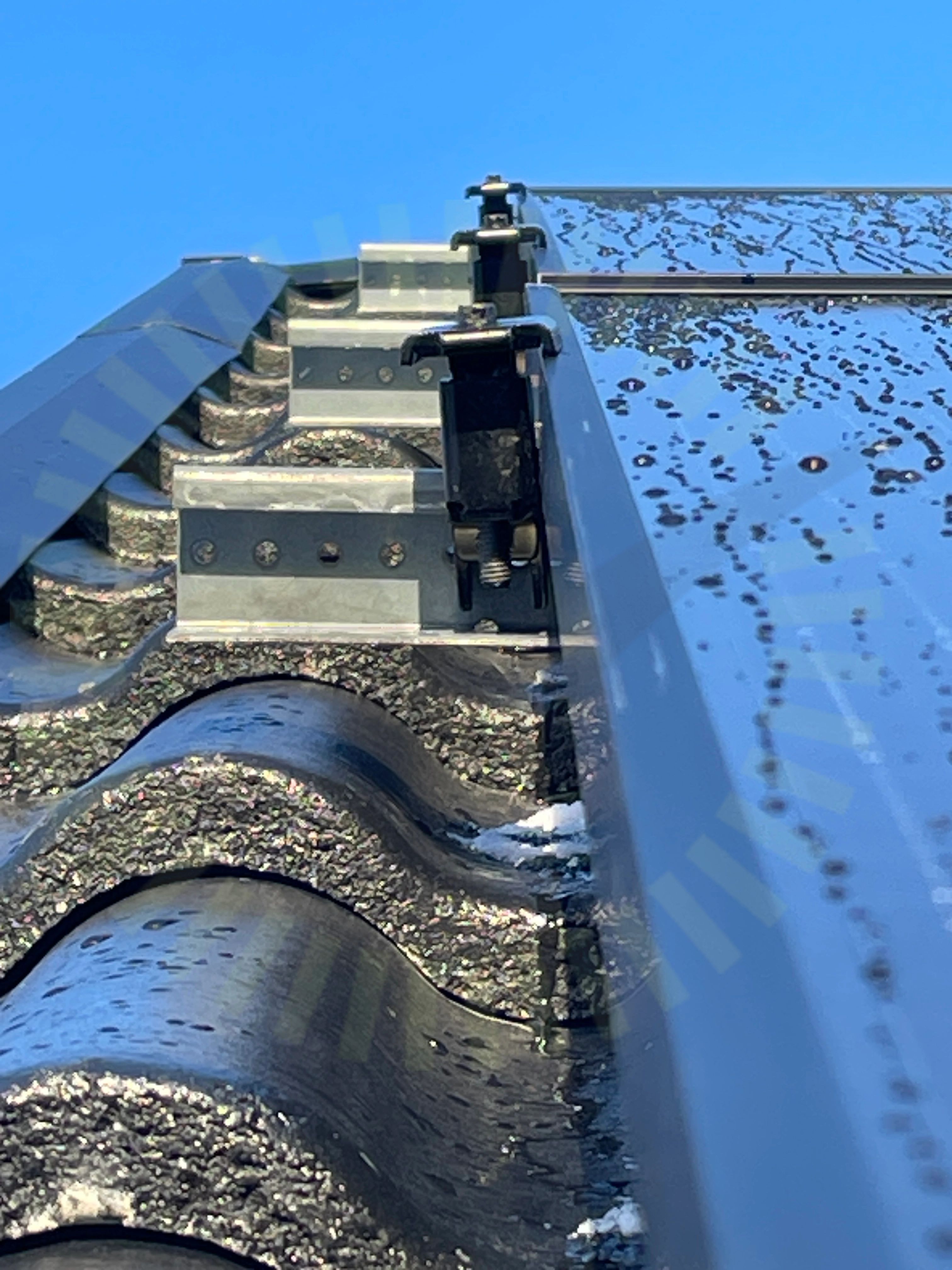

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

19/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Tak 2, ESDEC FlatFix Wave Plus

Anmärkningar

3/18

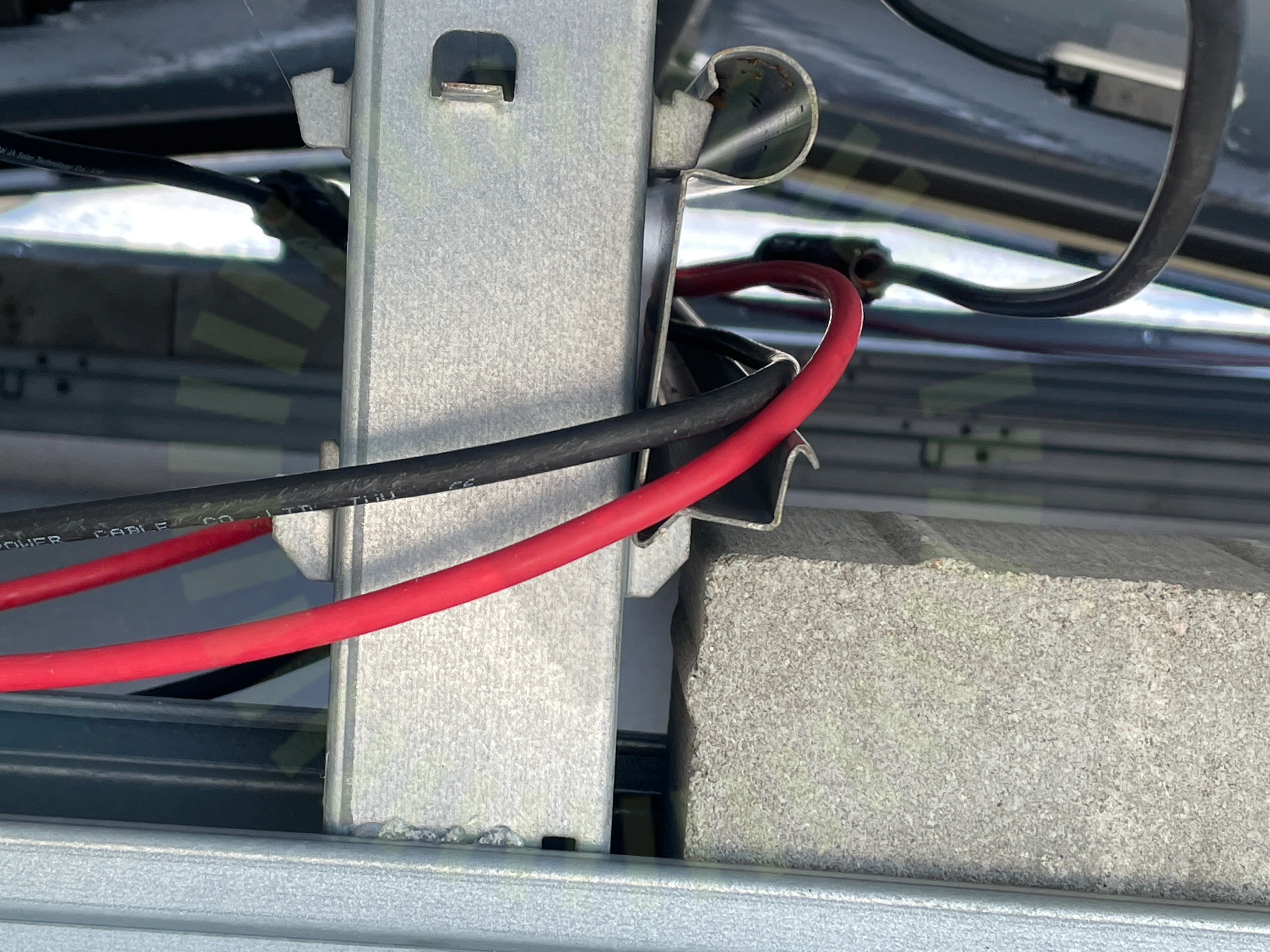

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

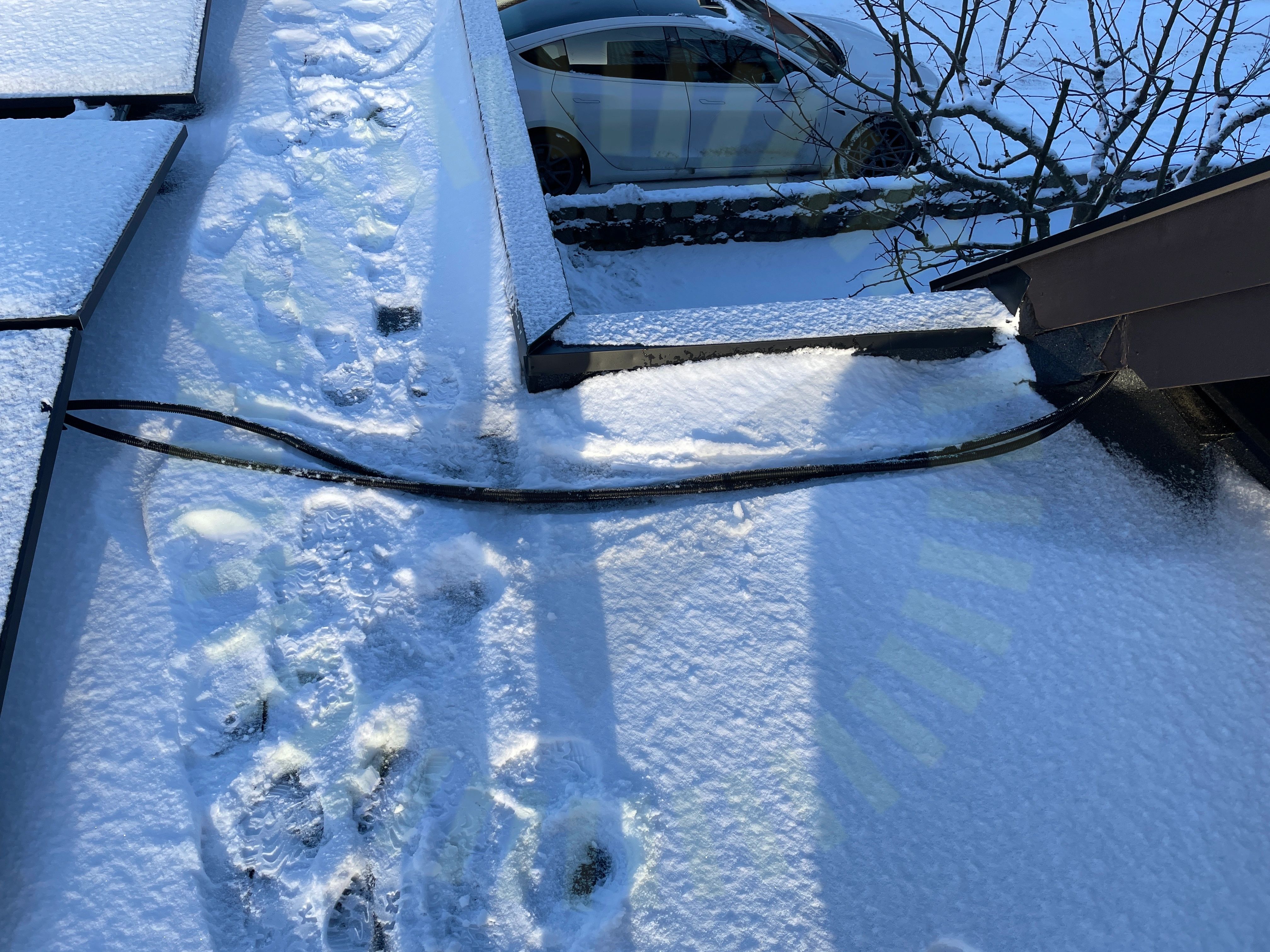

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

SS 436 40 00 (712.522.101)

5.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst generellt.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

15/18

Ballast tillförlitligt lagdaFastsäkring ballastplåtarFrämmande materialFöremål mellan skena och panelramInfästning av panelerNedre infästningar panelSkadorSkenskarvarSkydd under skenaSnö- och VindlastberäkningStabilisatorskenaSäkerhetsavståndViktfördelningVäderbeständigt materialÖvre infästningar panel

Tak 2, JA Solar: JAM54S31 xxx/MR

Anmärkningar

3/16

6.1 Förbindelse av kontakter

Inte godkänd

Förskruvningen är inte korrekt monterad på kontakten, sitter snett.

SS 436 40 00 (712.526)

6.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

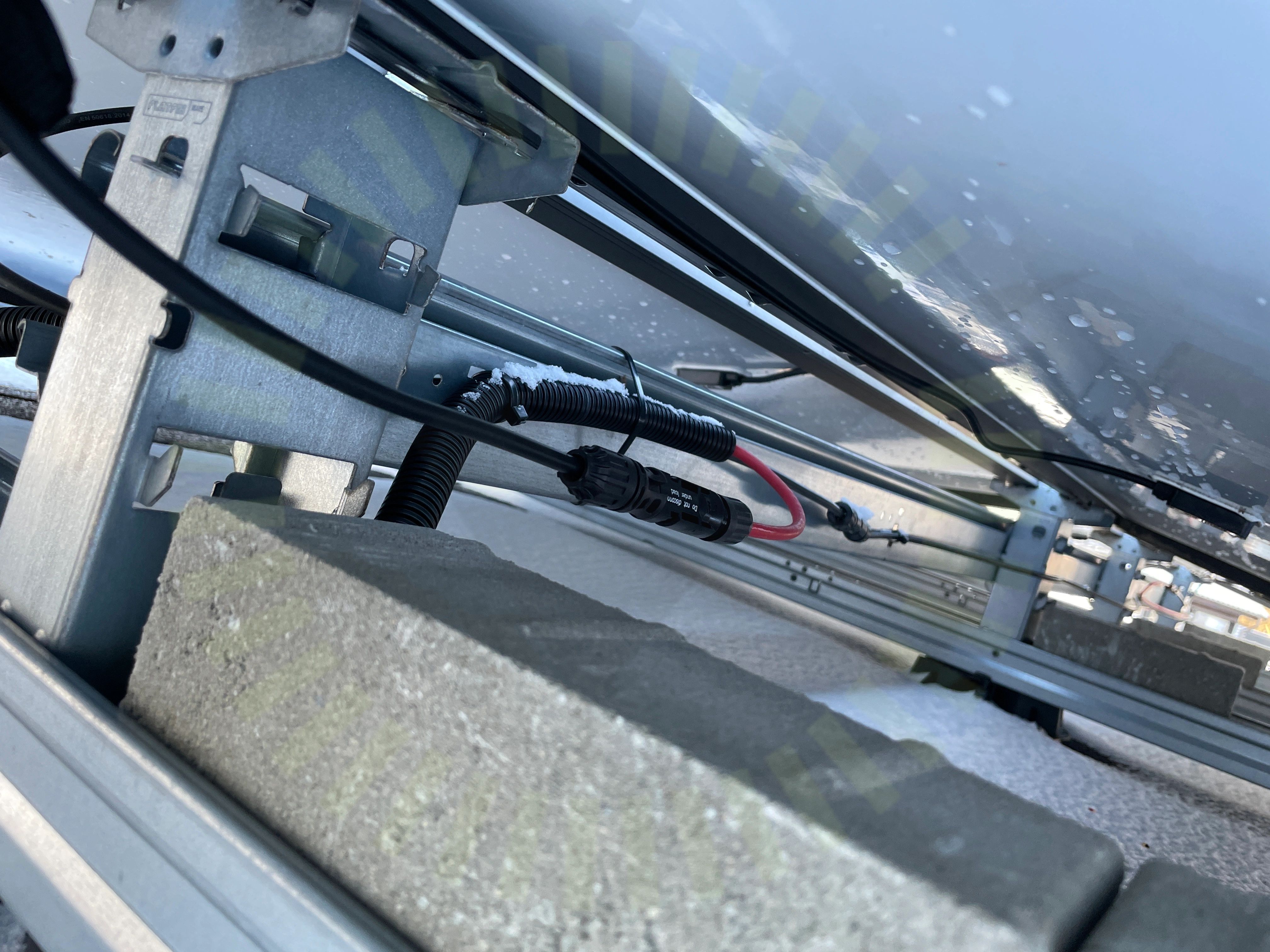

6.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/16

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

2/16

PunktbelastningSkador på panel

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

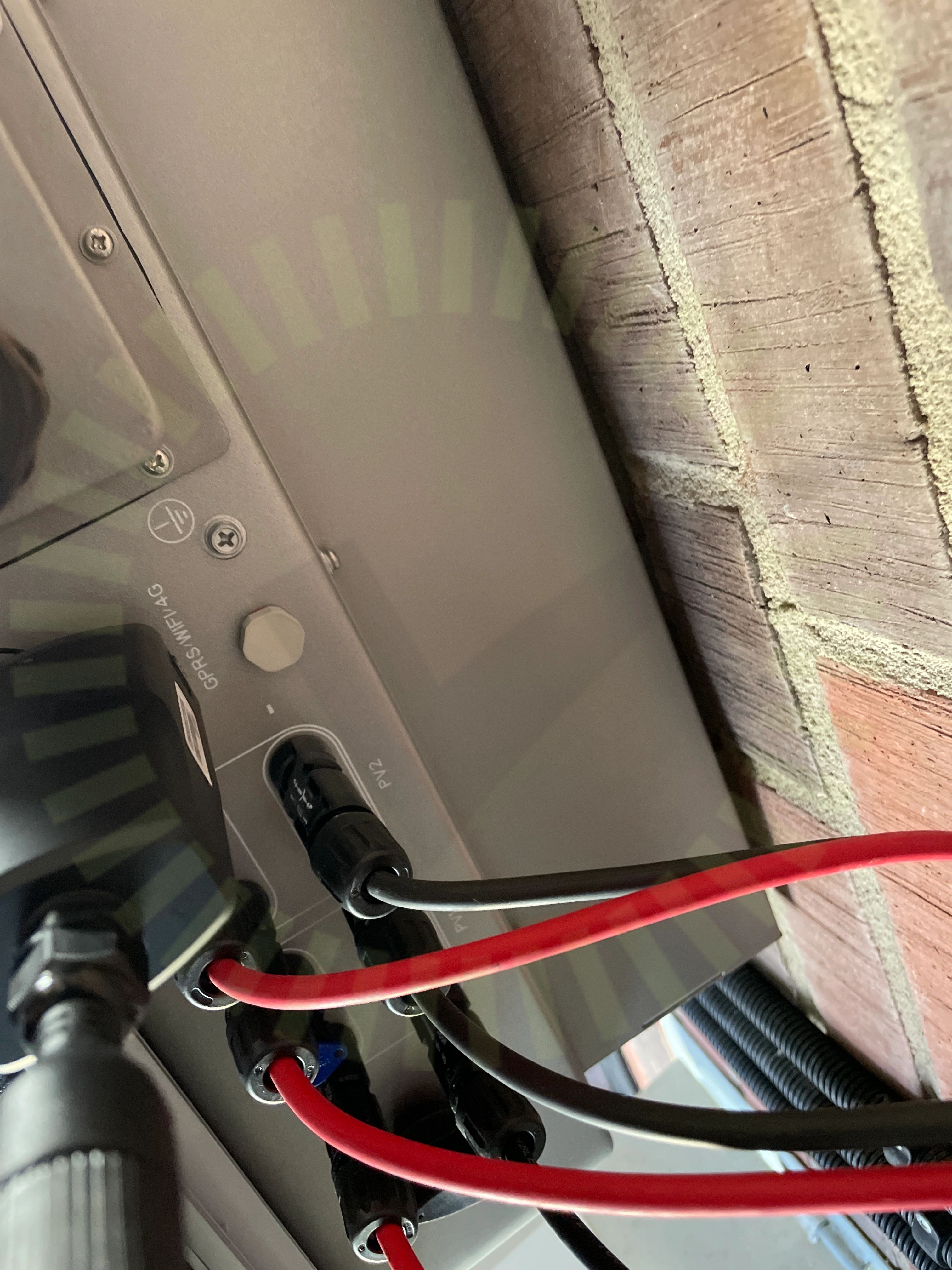

9.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 24

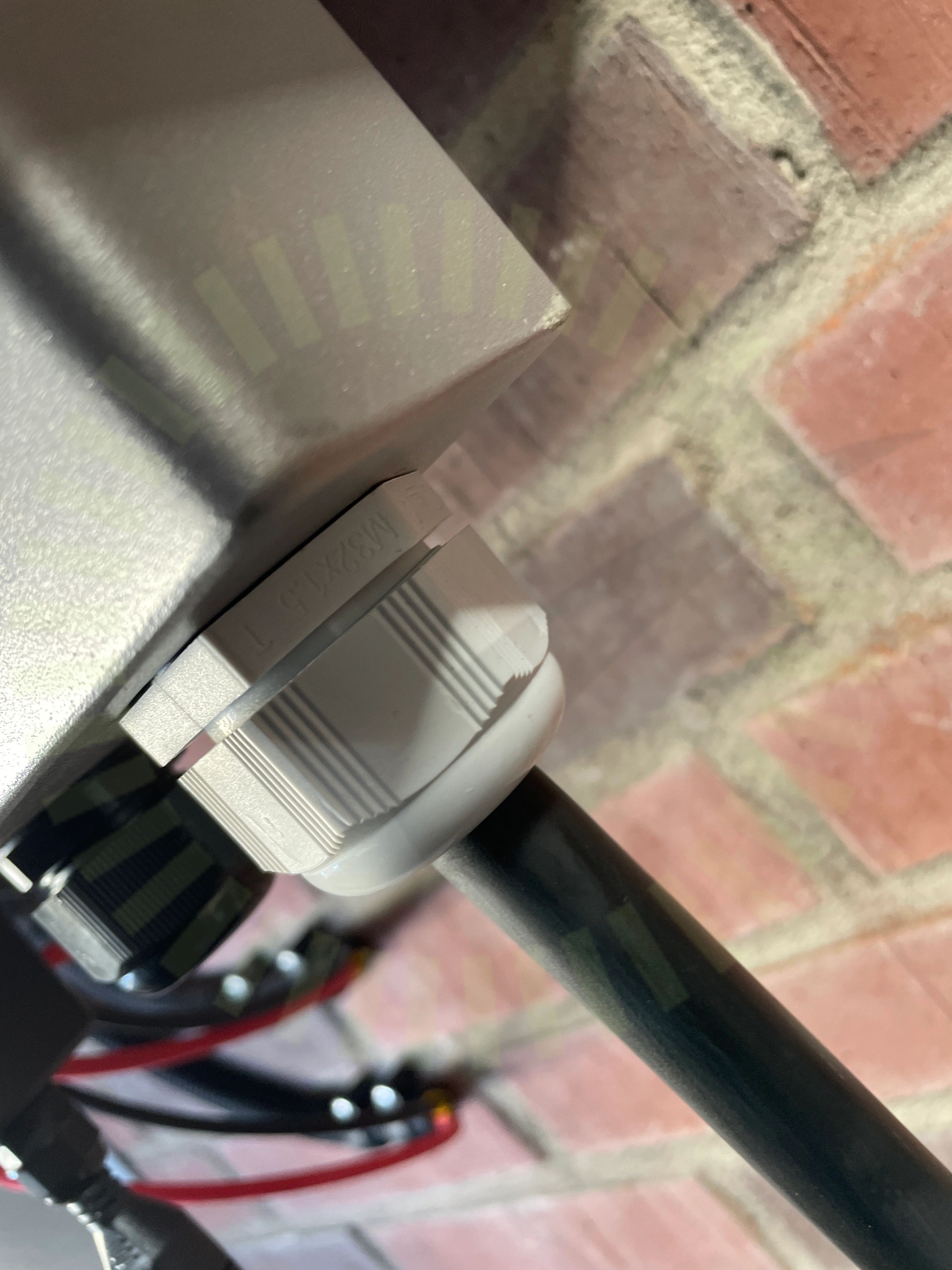

9.2 Förskruvning

Inte godkänd

Förskruvningen sitter löst och håller inte tätt.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 25

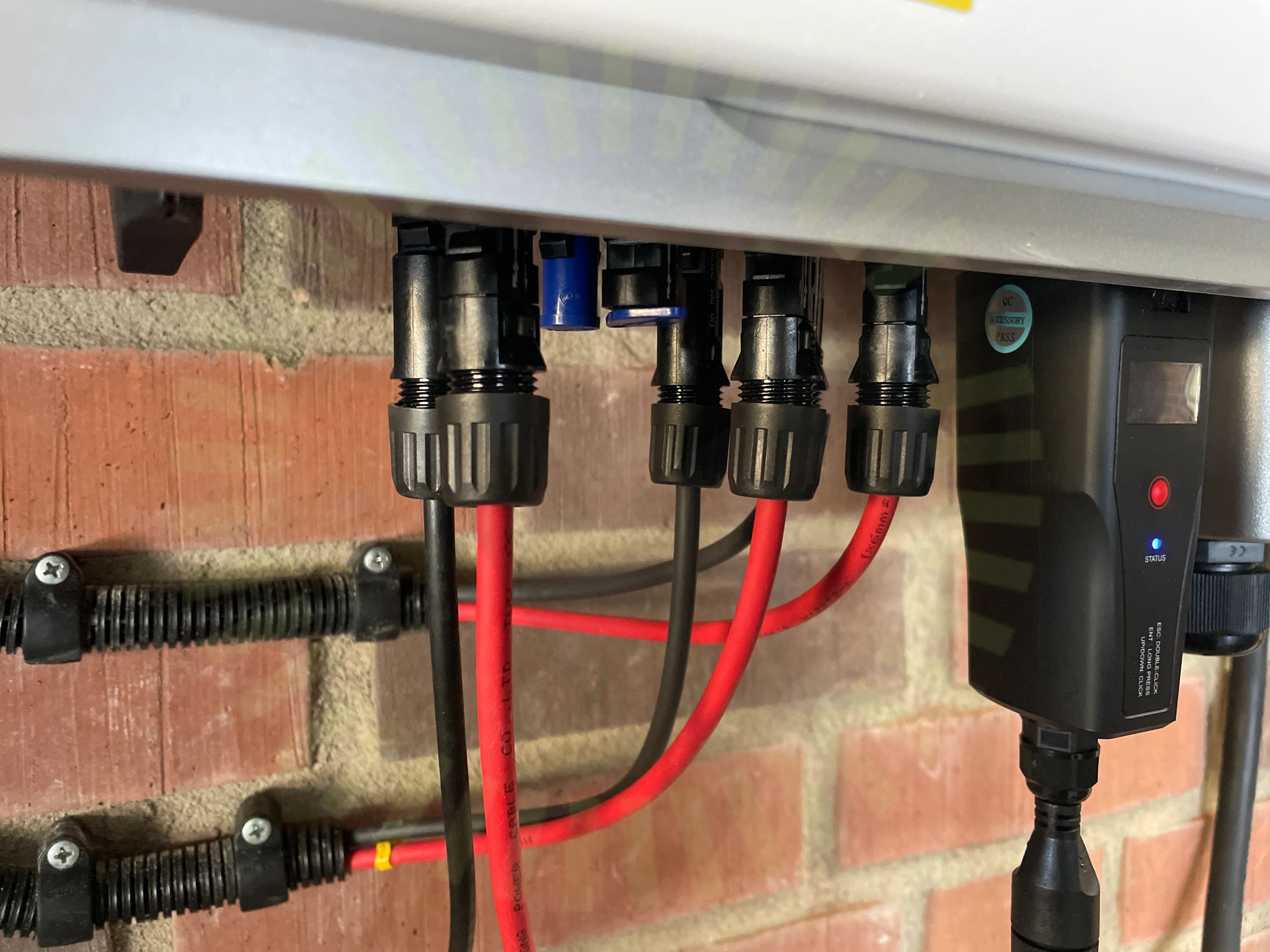

9.3 Kontakter - förskruvning.

Inte godkänd

Samtliga förskruvningar är fel gängade.

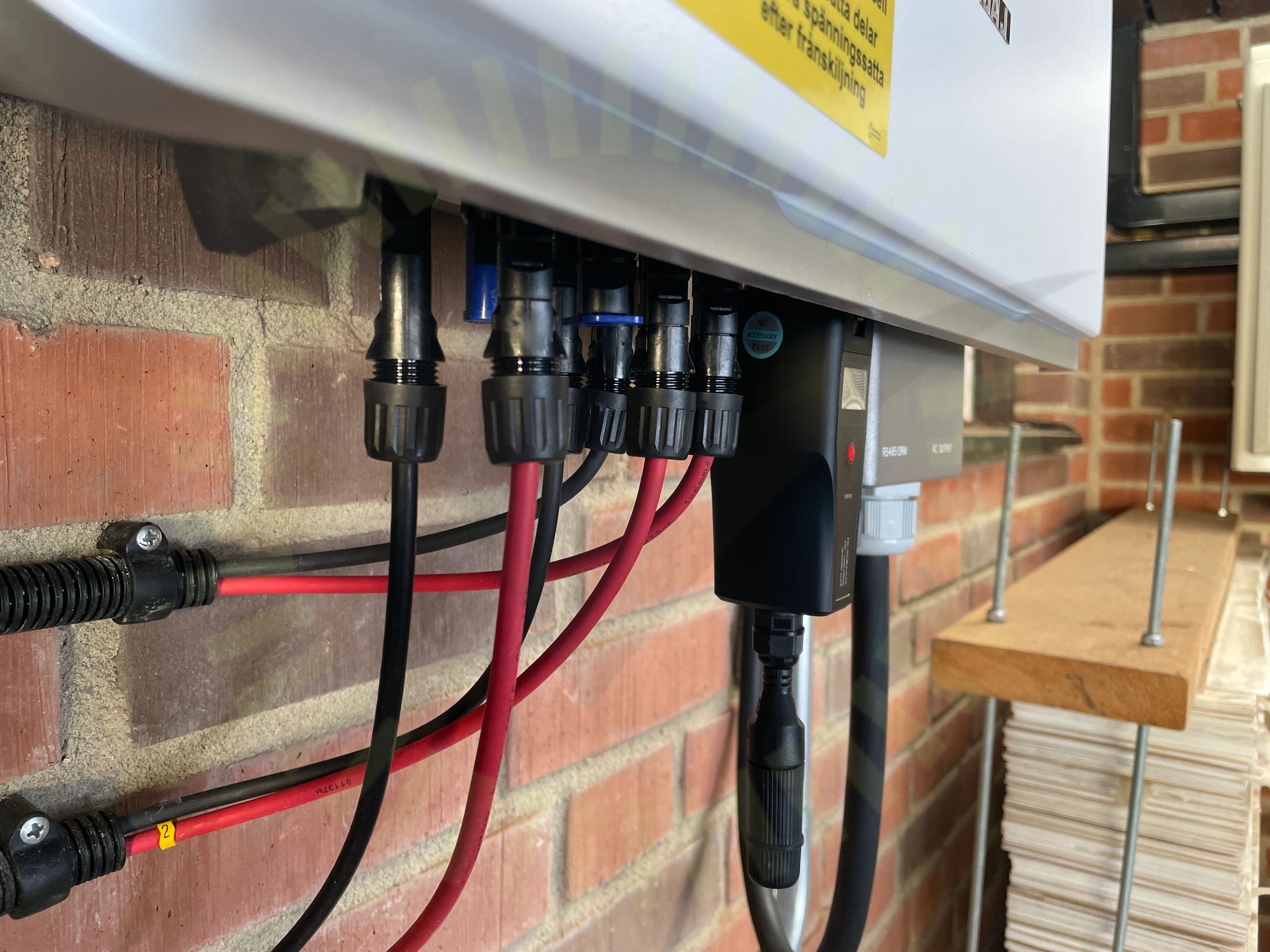

9.4 Stress på kontakter
