1.1 Avtal
Inte godkändEn annan panel är monterad än vad avtalet säger.
Avtal
Besiktningsrapport
9.1
Installation genom
BraEl
Datum
11 maj 2023
Ort
Tyresö, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareTigo: TS4
MontagesystemVan der Valk: Trapezoidal
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Andra optimerare än angivna än de som finns i anläggningen.
Godkända kontrollpunkter
1/3Mätprotokoll DC
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/14

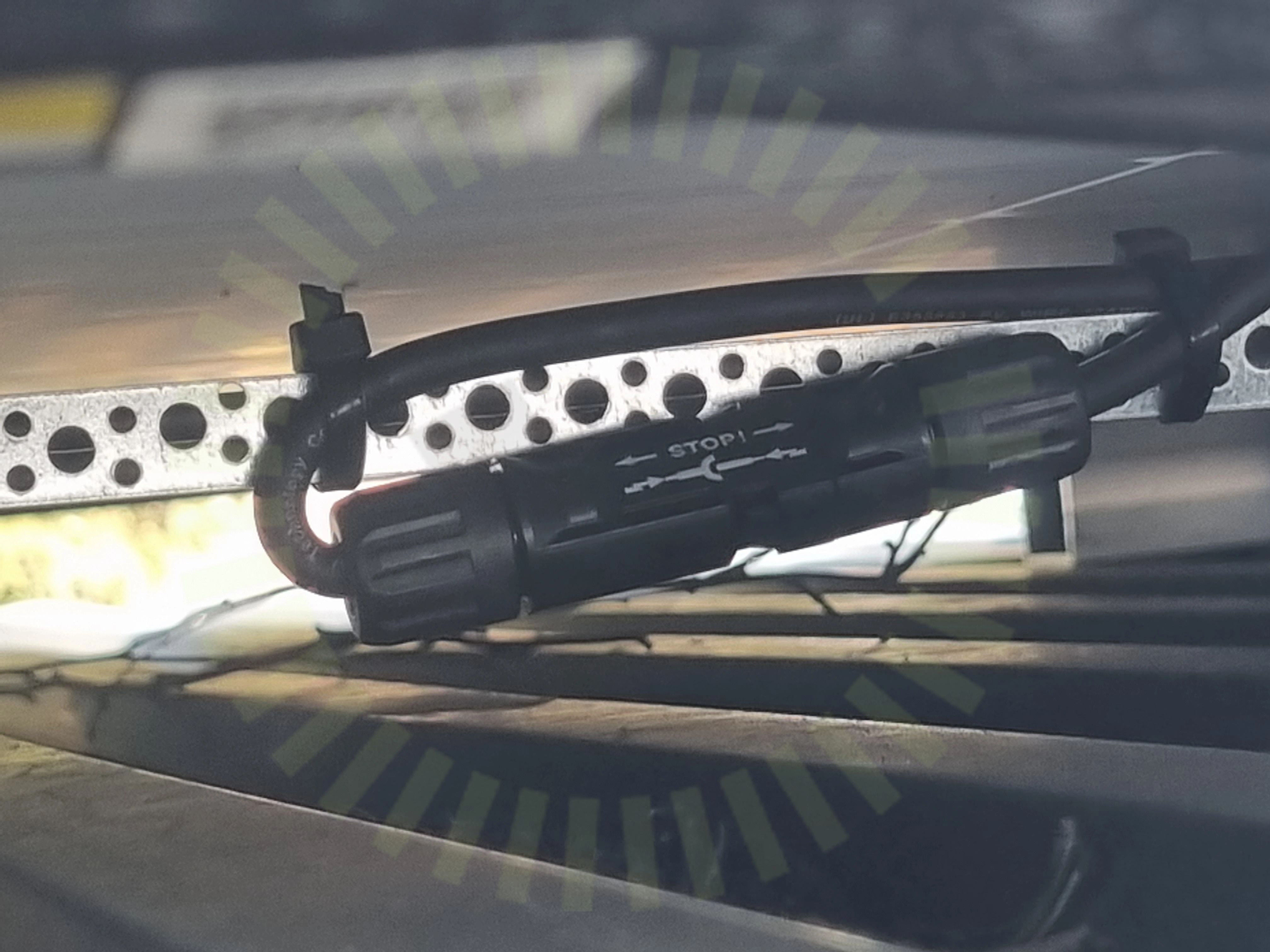

4.1 Panelkablagets böjradie
Inte godkändSkarp böj på kablage som kommer ur kontakt
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

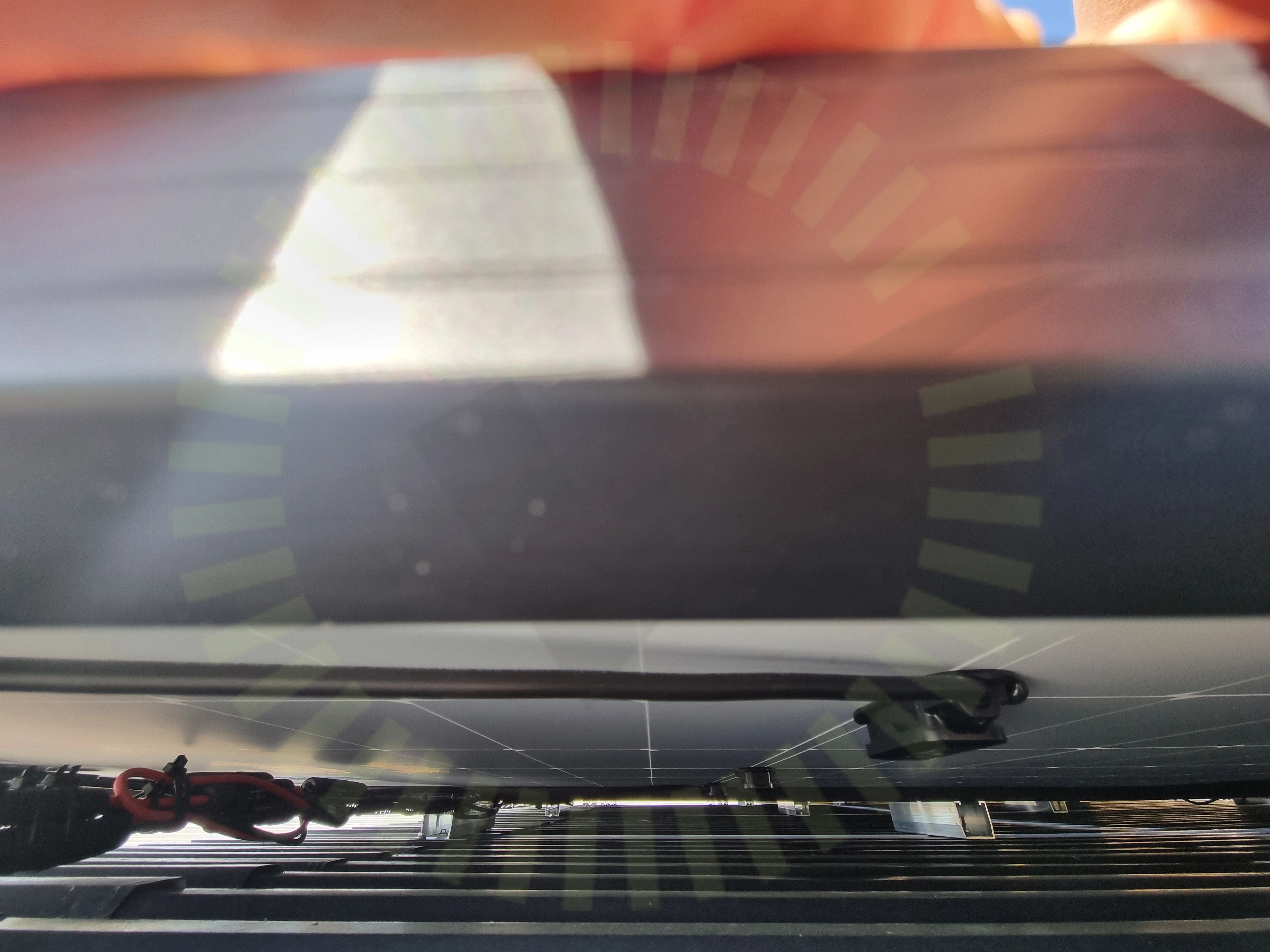

4.2 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.

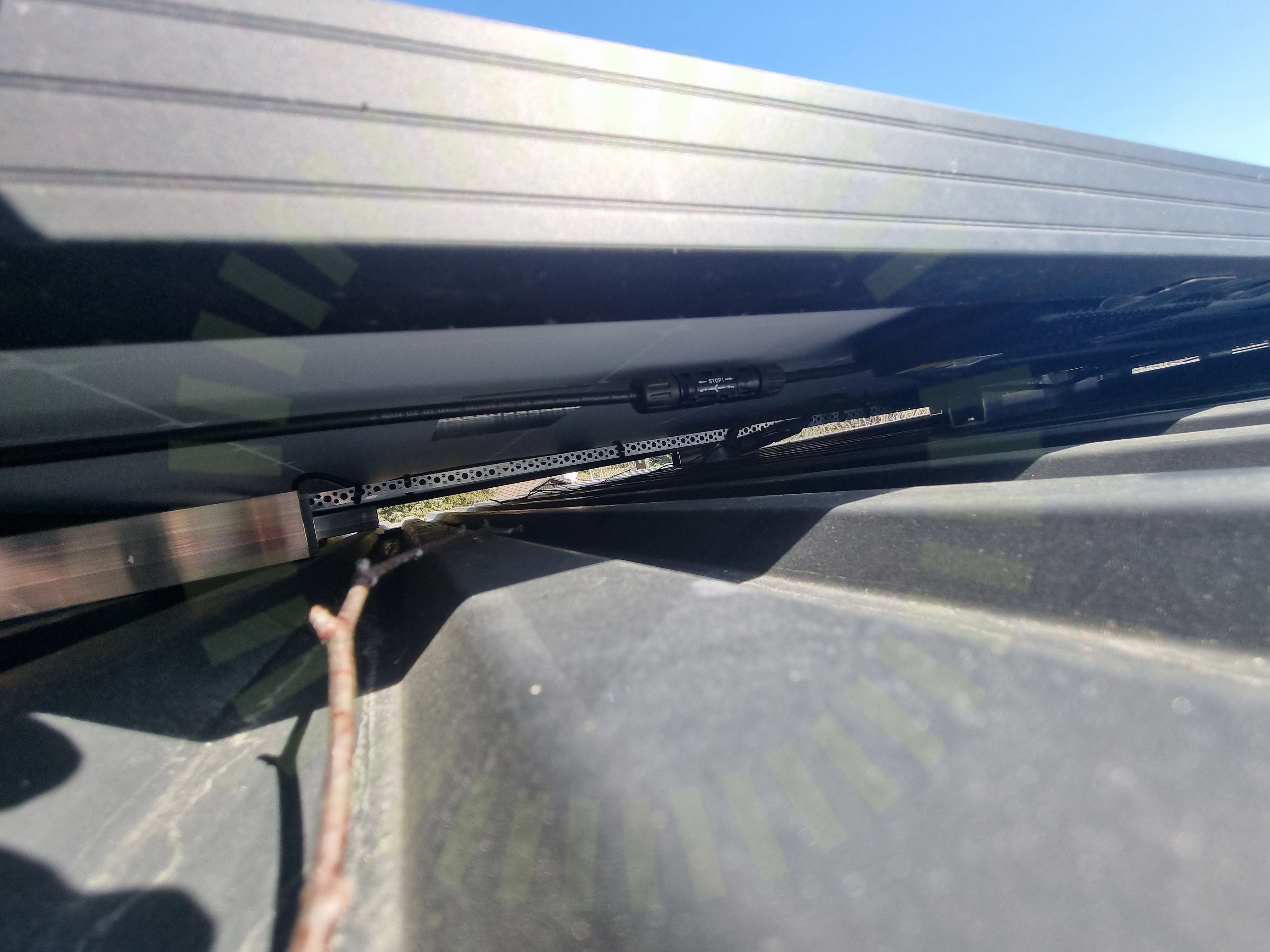

4.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
10/14DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Van der Valk: Trapezoidal
Godkända kontrollpunkter
13/13DC kabel förläggningFrämmande materialFästens Placering SkenaFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas InfästningSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33
7.1 Genomföringar
Inte godkändDc genomförning till garage är inte tätat

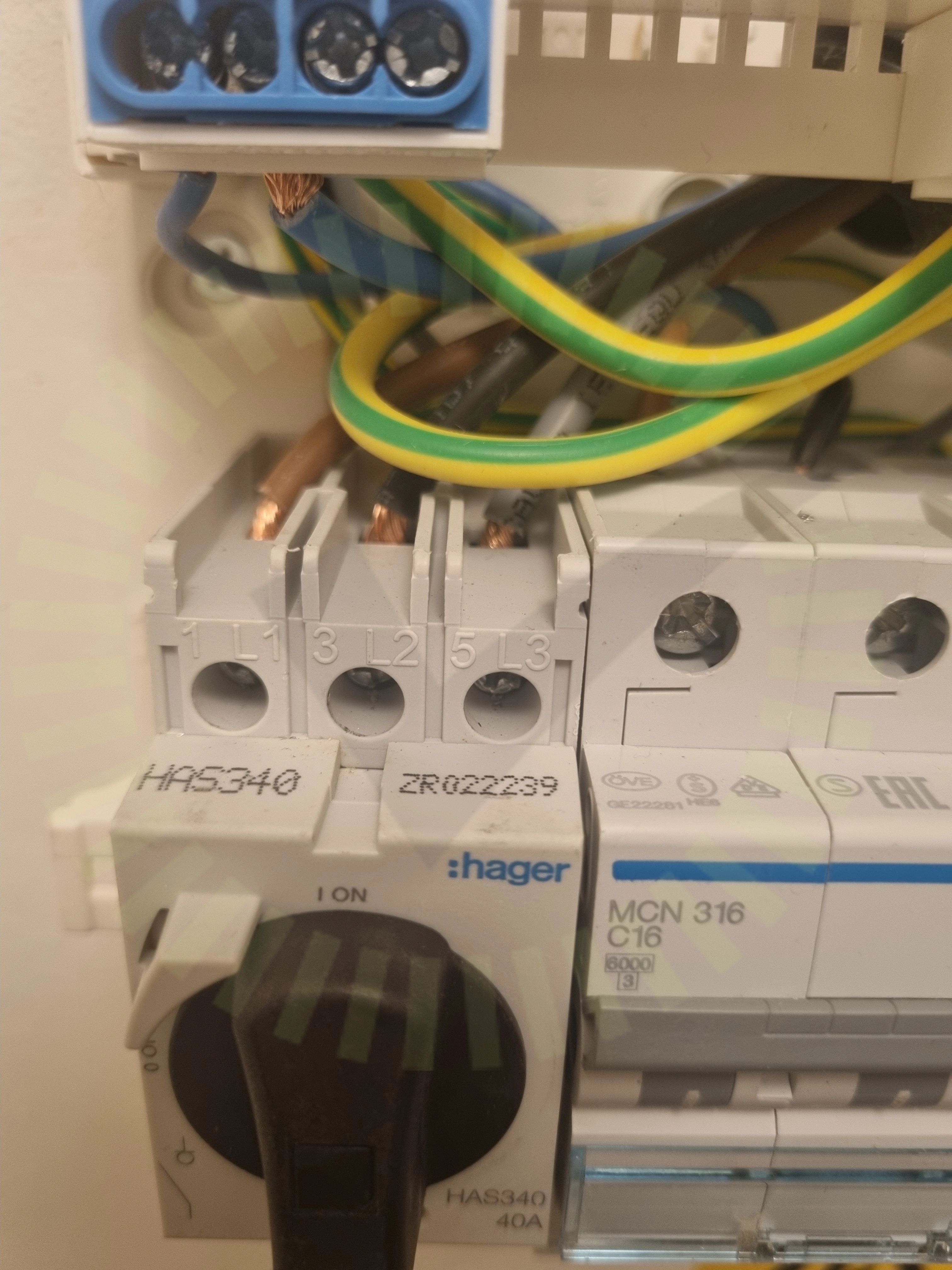

7.2 Uppskalad ledare
Inte godkändLedare för uppskalade
Godkända kontrollpunkter
31/33AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
