Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

1KOMMA5°

Datum

20 mars 2023

Ort

Mjölby, Östergötlands län
Fästens placering
Avstånd närliggande objekt
Jordning av chassi
93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

2/16
Fästens placering

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon på majoriteten av alla paneler.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Klämmornas storlek

1.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

Godkända kontrollpunkter

14/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

1/29

2.1 Takkrokarnas CC

Inte godkänd

Infästningarnas cc-mått stämmer inte överens med snö-& vindlastberäkning. Enligt beräkning skall det vara 450mm mellan krokar, på flertalet ställen är det cc 900mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

28/29
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/41

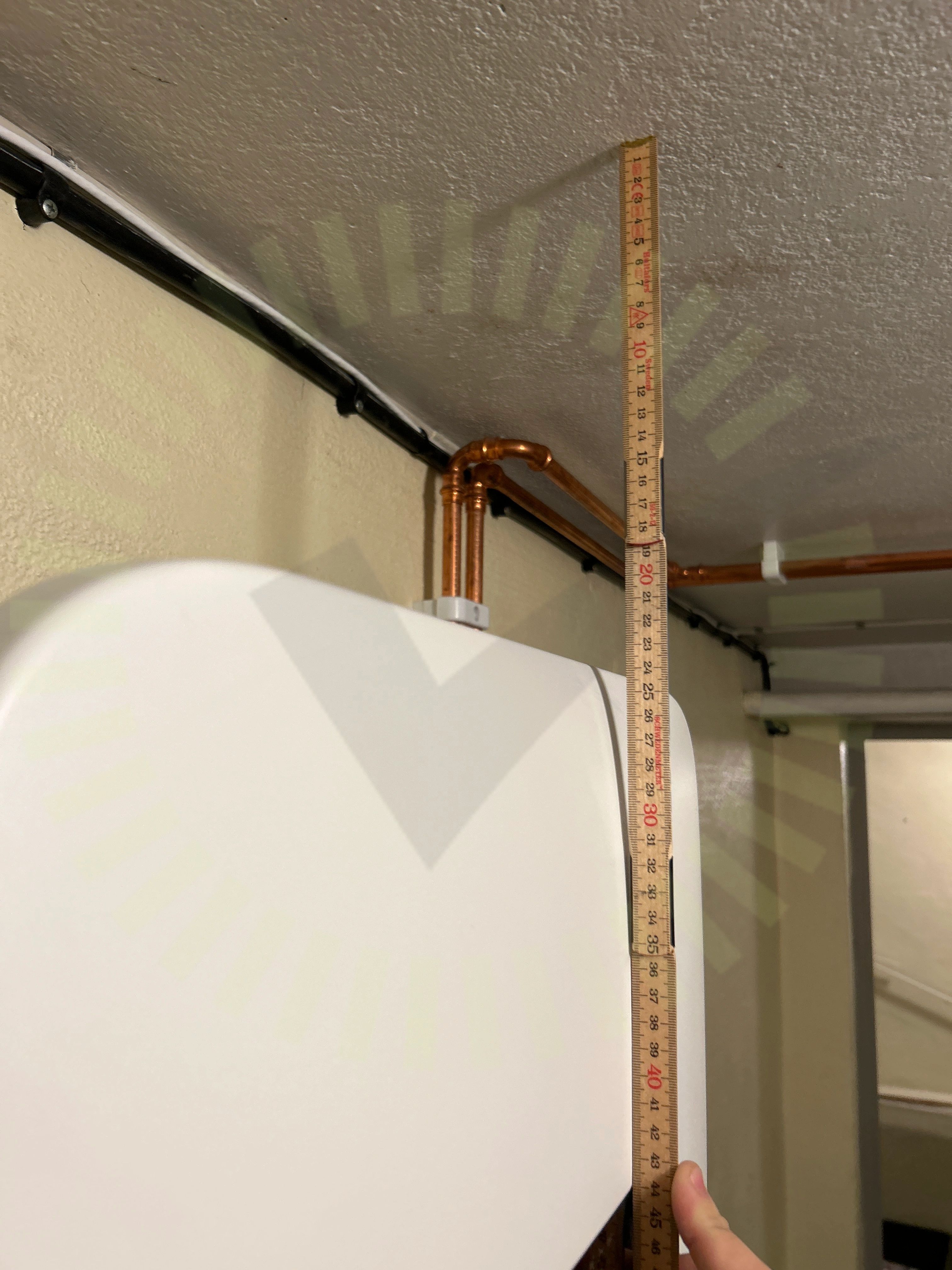

Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

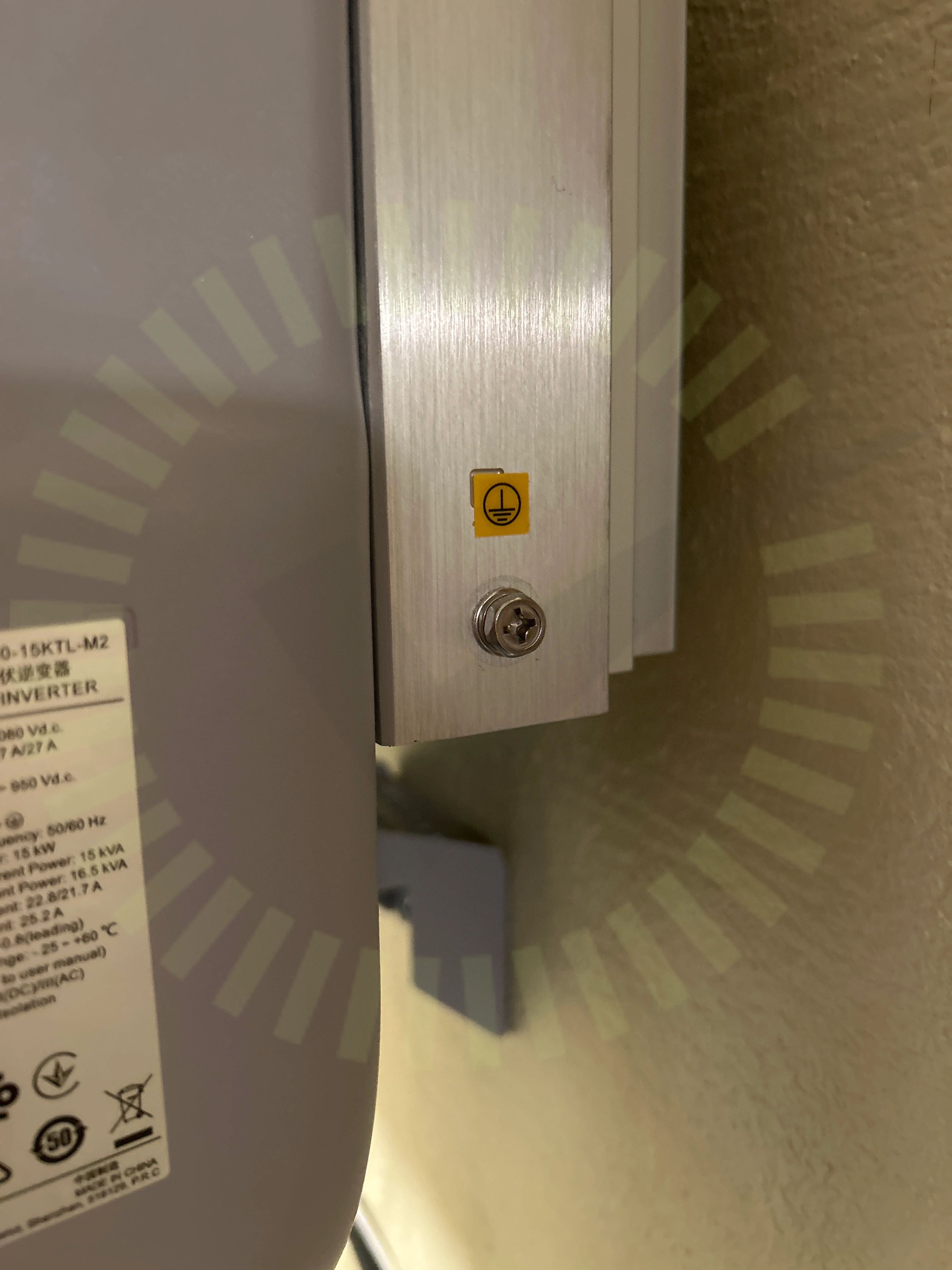

Jordning av chassi

3.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

3.3 Strängschema

Inte godkänd

Strängschema är inte korrekt med utförandet.

Dokumentation - Strängschema
