Besiktningsrapport

9.4

Installation genom

1KOMMA5°

Datum

17 mars 2023

Ort

Växjö, Kronobergs län

Fästens placering

Kopplingslåda

DC Kontakter anslutning

94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/16

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

1.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

1.3 Kopplingslåda

Inte godkänd

På flertal ställen på anläggningen är panelens kablar åtdragna för hårt så att ingen dragavlastning erhålls.

Godkända kontrollpunkter

13/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Godkända kontrollpunkter

30/30

Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

2/33

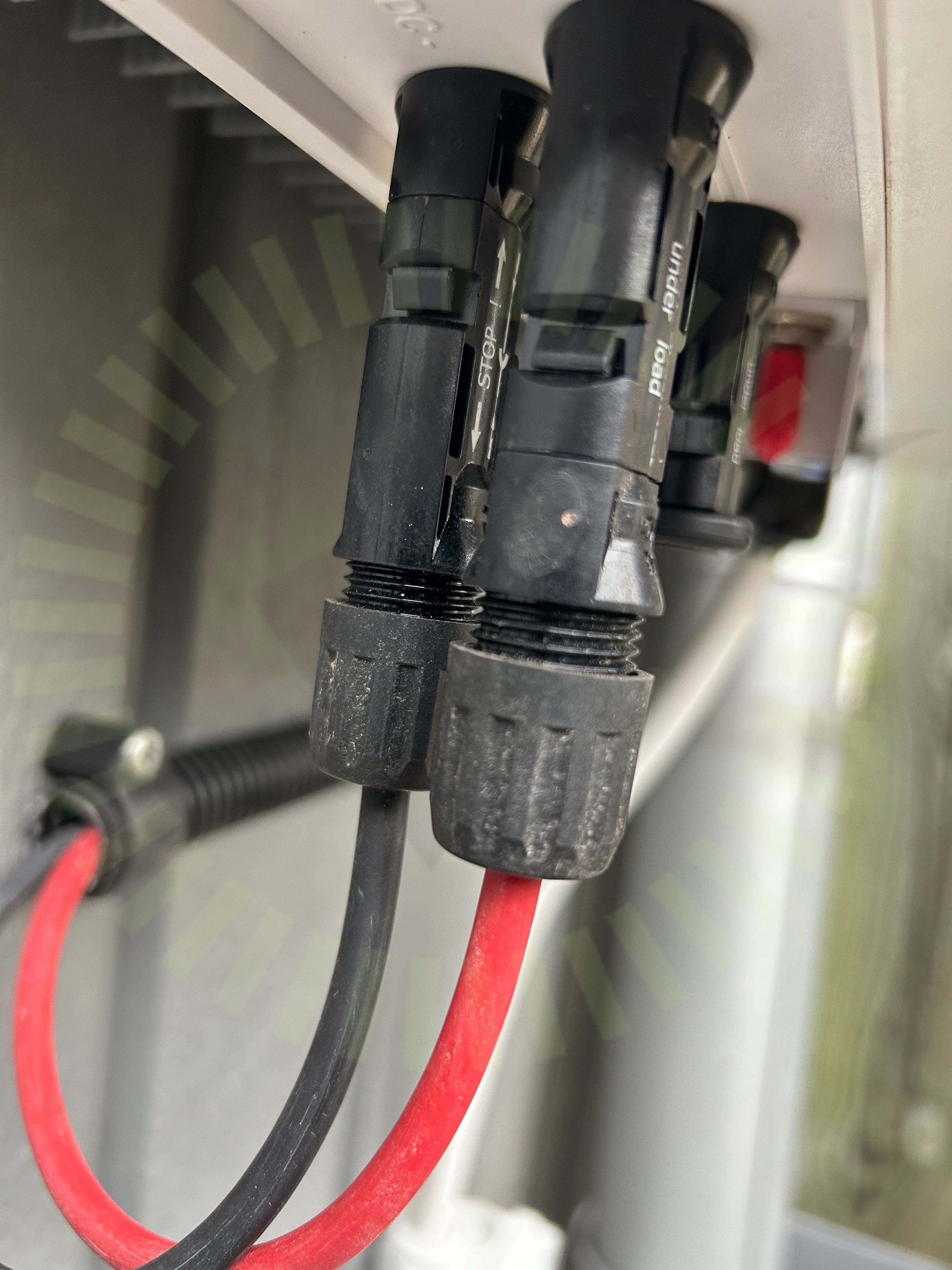

4.1 DC Kontakter anslutning

Inte godkänd

Kontakter är inte åtdragna tillräckligt, går att skruva loss med väldigt liten handkraft.

4.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

31/33

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsVarning för backspänningVarning för likspänningVentilationVinkelVäxelriktarens kontakter
