Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Sesol

Datum

9 november 2023

Ort

Ingarö, Stockholms län
Ändklämmor
Skenskarvar
CC mått Infästning
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Endast mätning av ena strängen finns

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/16
Panelkablaget generell böjradie

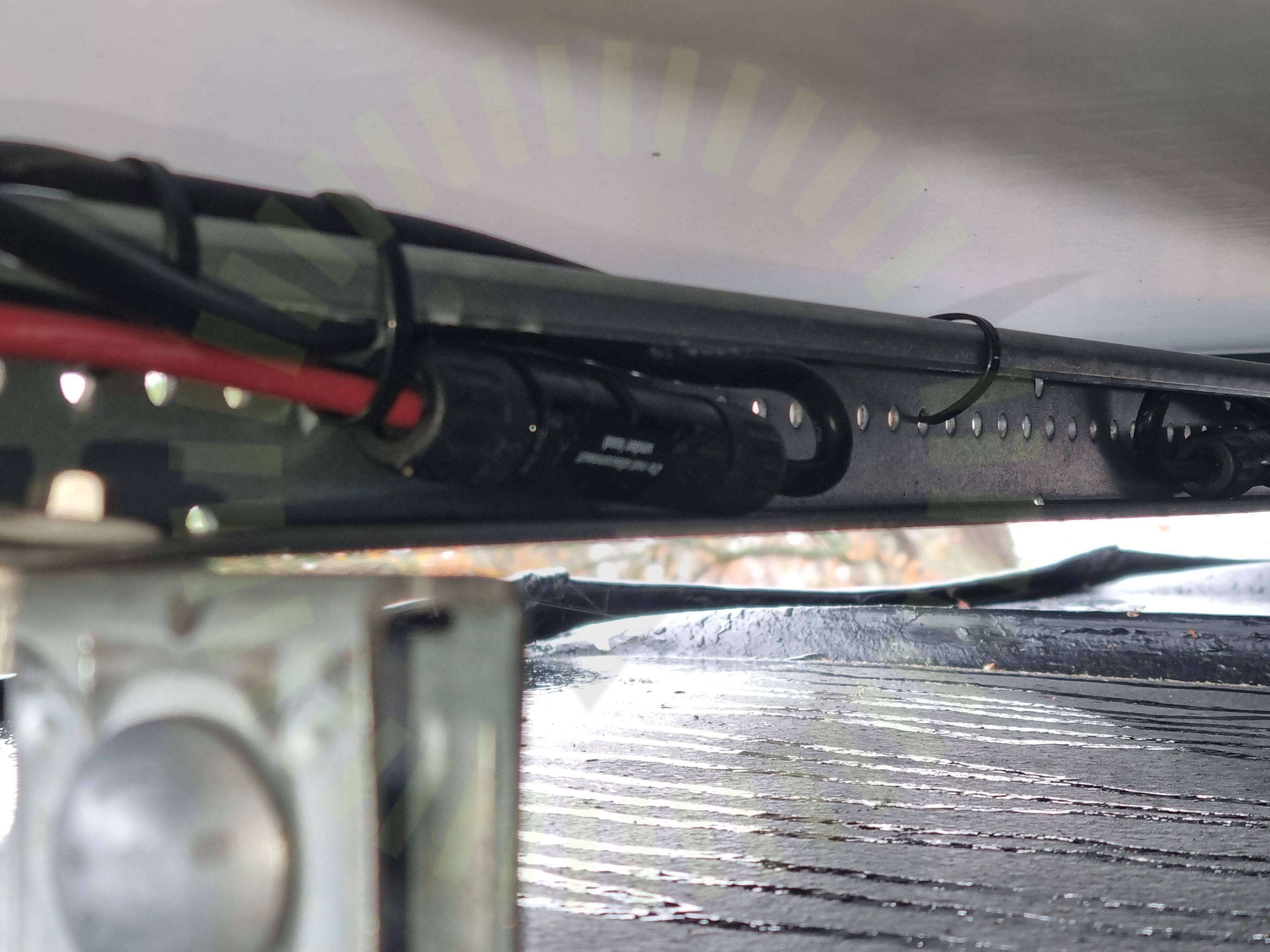

2.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

3/20
CC mått Infästning

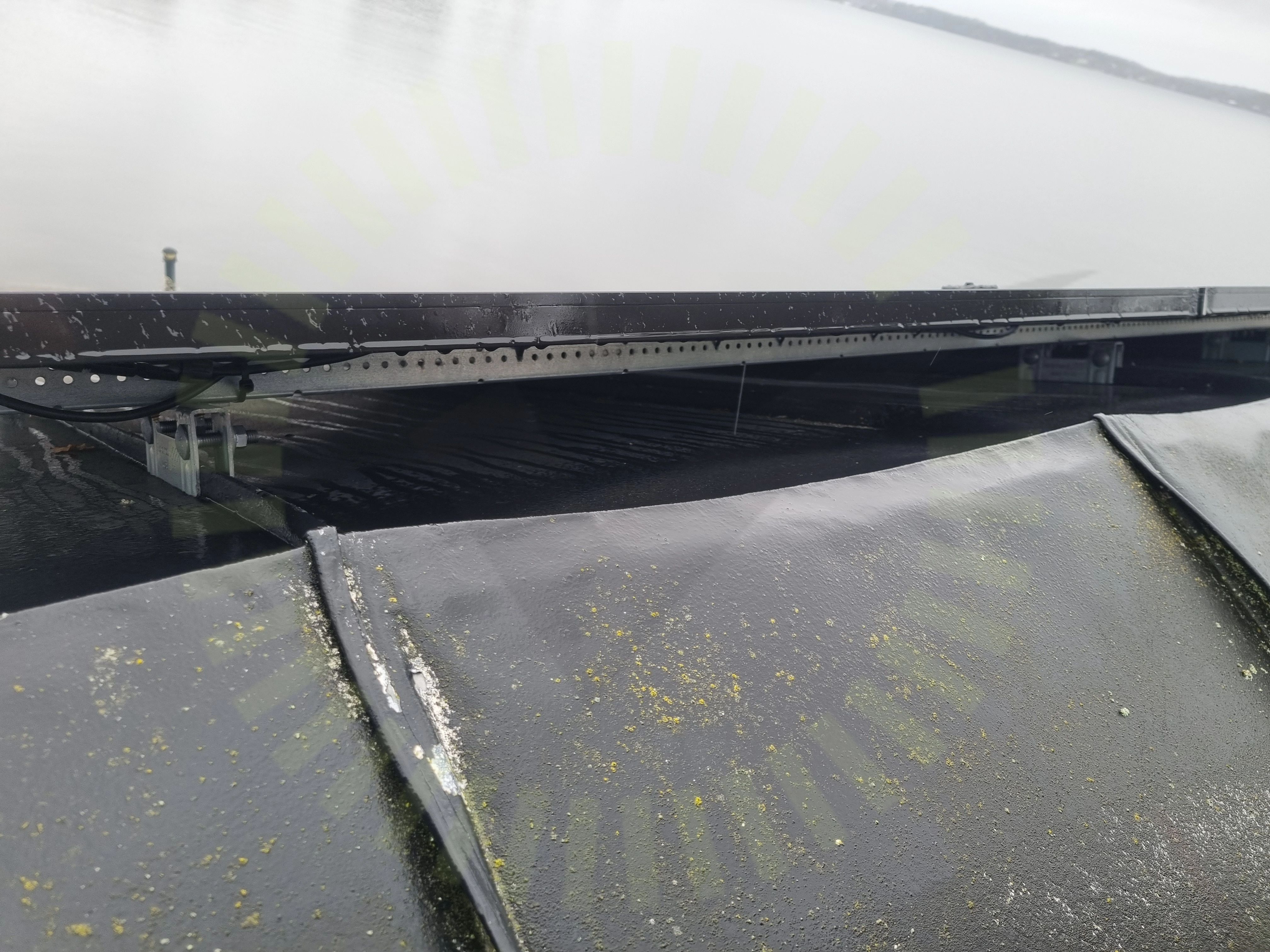

3.1 CC mått Infästning

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. På kantzoner på dem två panelfälten som är mot vattnet där det ska vara 60cm cc är det 120cm cc

Snö- och vindlastberäkning
Skenskarvar

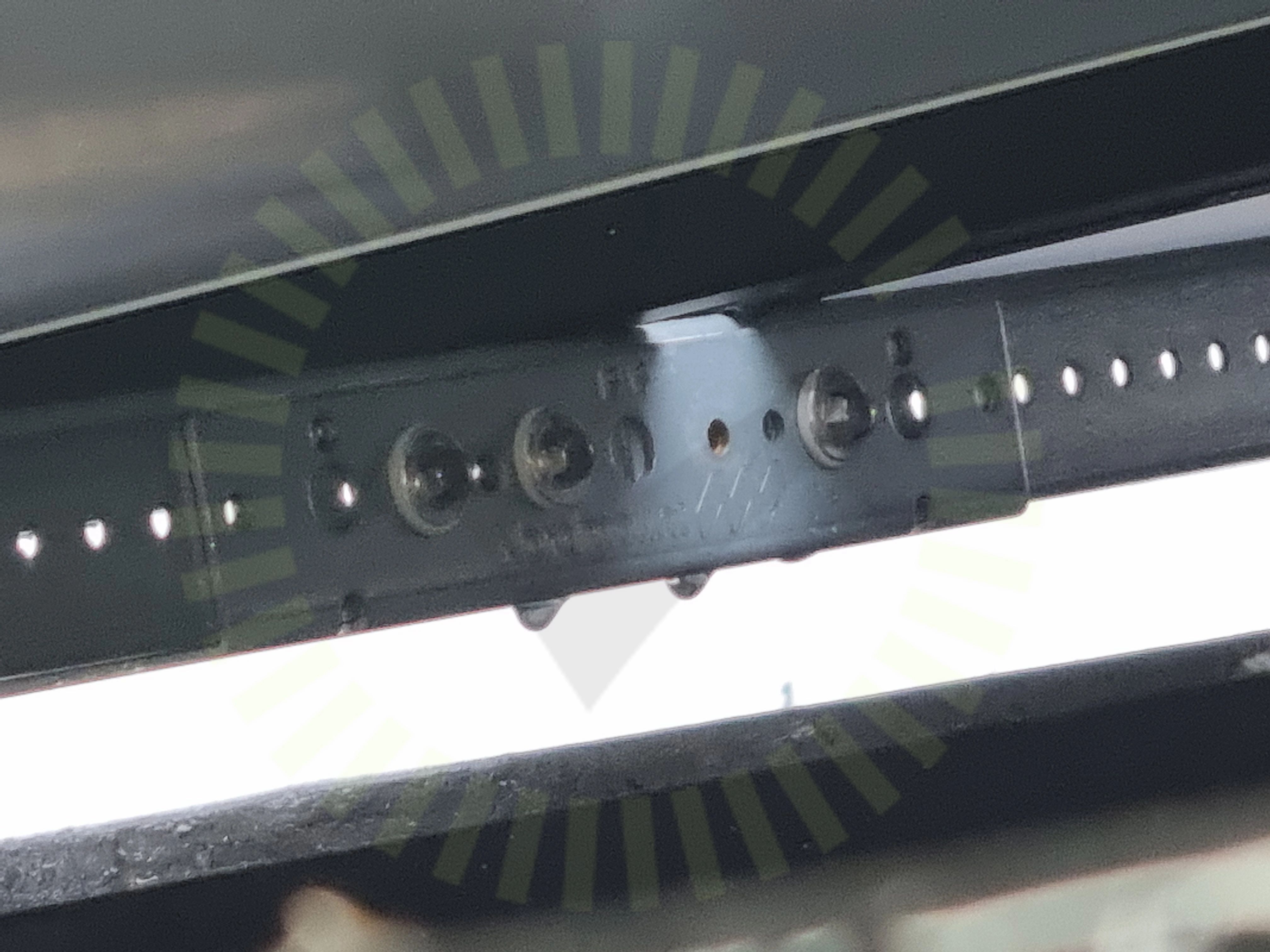

3.2 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Fals | Klickfals Version 1 — 230309, Sida 2
Ändklämmor

3.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Fals | Klickfals Version 1 — 230309, Sida 3

Godkända kontrollpunkter

17/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på undercentral. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på undercentral. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5
Missvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

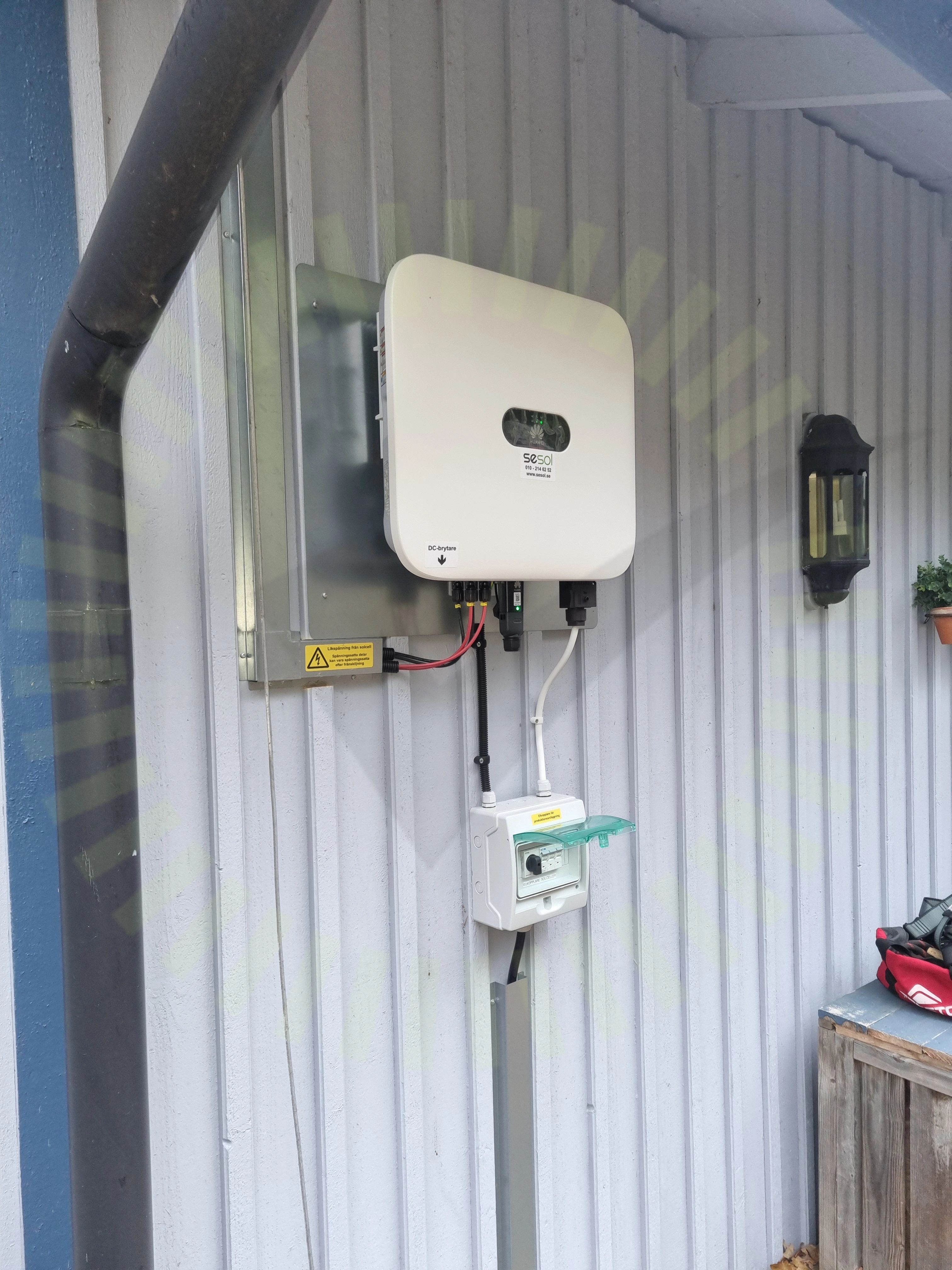

Växelriktare

Anmärkningar

1/36

6.1 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

Godkända kontrollpunkter

35/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
