1.1 Avtal
Inte godkändPanelmodellen som står i avtalet, samt det överlämnade databladet stämmer inte överens med den installerade panelen.
Avtal
Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
13 juni 2023
Ort
Göteborg, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Elinstallation
Godkända kontrollpunkter
1/1Anslutning
Säkerhetsbrytare AC
Anmärkningar
1/6
3.1 Skada
Inte godkändSäkerhetsbrytaren är skadad. Locket kan inte fästas korrekt.
Godkända kontrollpunkter
5/6BöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Longi: LR5-54HIB 390-410
Godkända kontrollpunkter
16/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/23

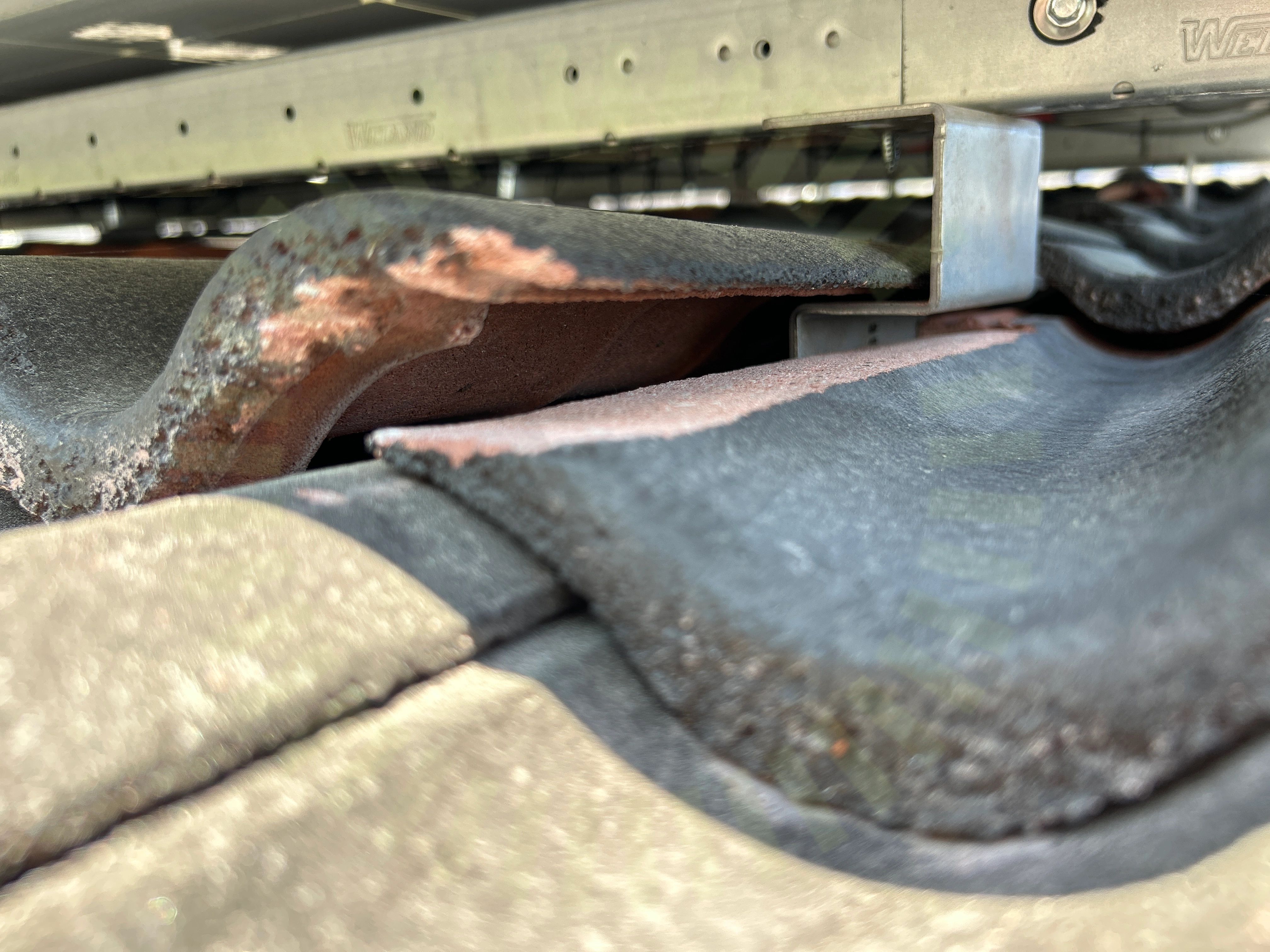

5.1 Skador
Inte godkändUnderliggande takpannor har slipats ner orimligt mycket i proportion till takkrokens höjd. Glipan mellan pannorna blir markant dels på grund av slipningen men också för att kroken är högre placerad än den hade behövt vara.
Godkända kontrollpunkter
22/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
2/5
6.1 Missvisande varselmärkning
Inte godkändMärkningen är missvisande då det inte är några optimerare installerade.
6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Godkända kontrollpunkter
33/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
