4.1 Avstånd till hav
Inte godkändPanelerna är monterade närmare havet än vad tillverkaren anger som tillåtet.
Installation Manual for LONGi Solar PV Modules V18, Sida 9
Besiktningsrapport
8.7
Installation genom
Revolt Powercharge AB
Datum
3 oktober 2024
Ort
Värmdö, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareSunGrow: SH5-10RT
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
BYD: HVS Battery-Box Premium (5.1-12.8)
Godkända kontrollpunkter
13/13Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Longi: LR5-54HTB
Anmärkningar
3/17

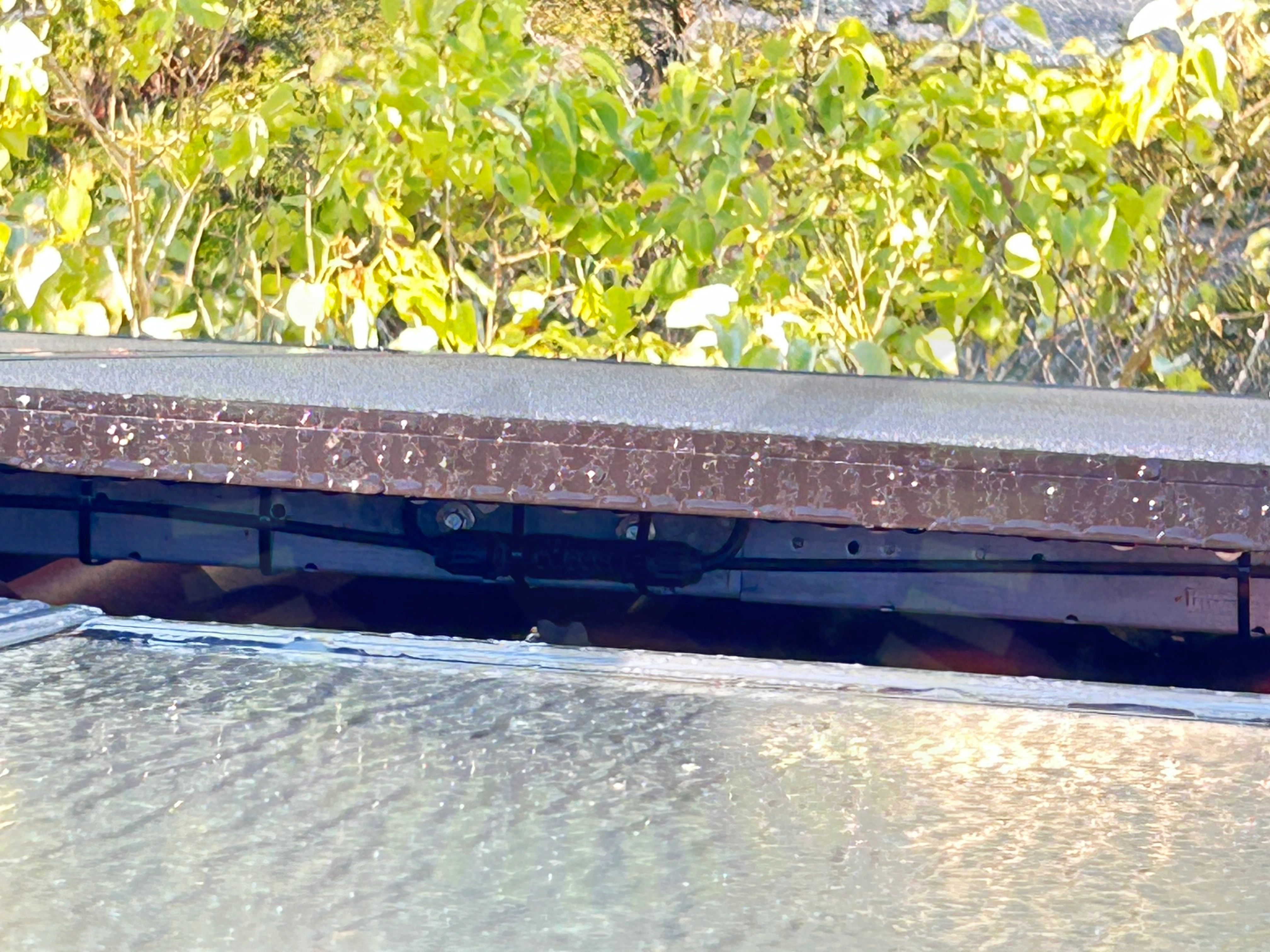

4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
4.3 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramSträngförläggning
SunGrow: SH5-10RT
Anmärkningar
1/40
5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
39/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Weland Stål: Pannfäste Läkt
Anmärkningar
5/20

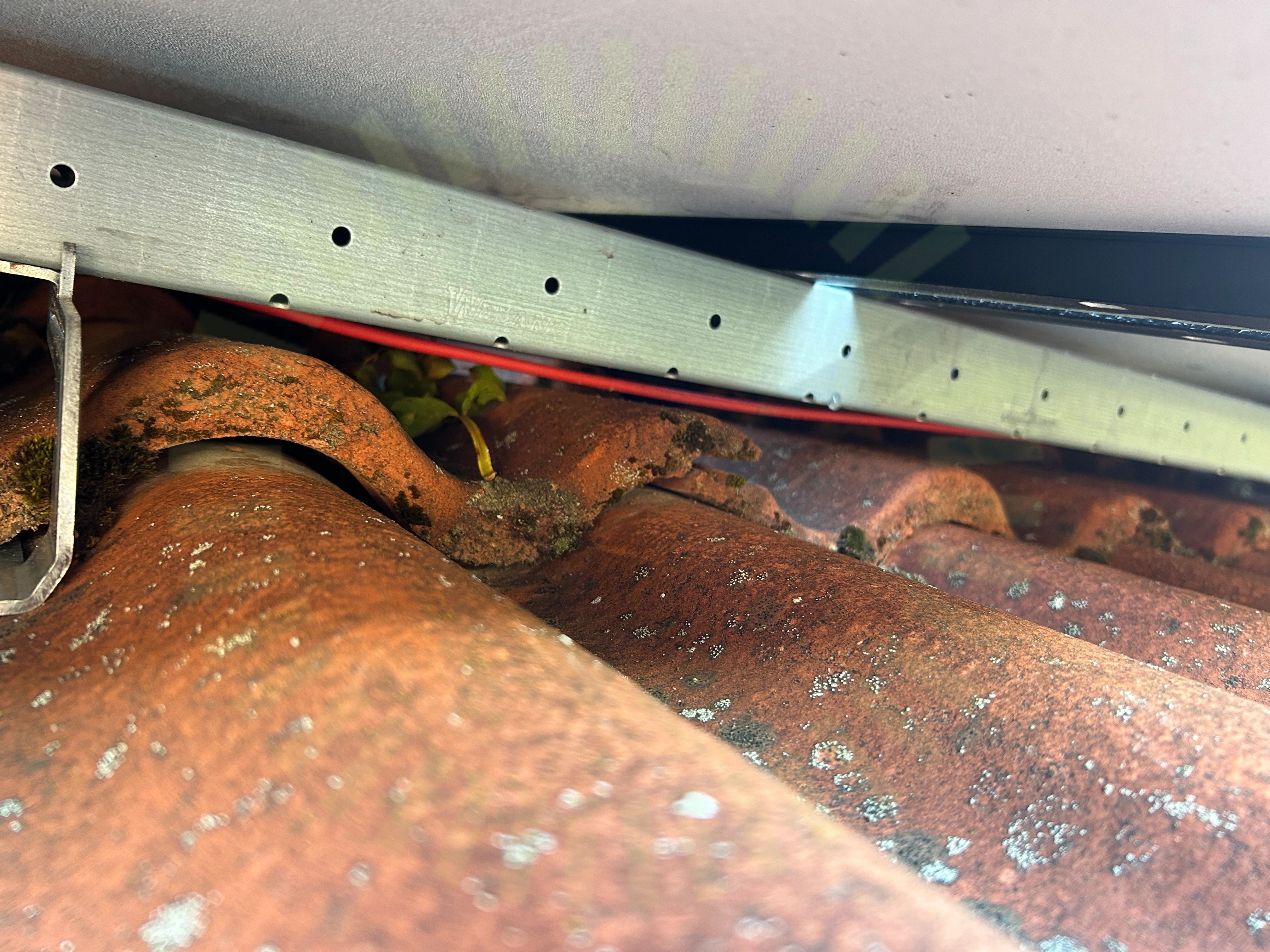

8.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

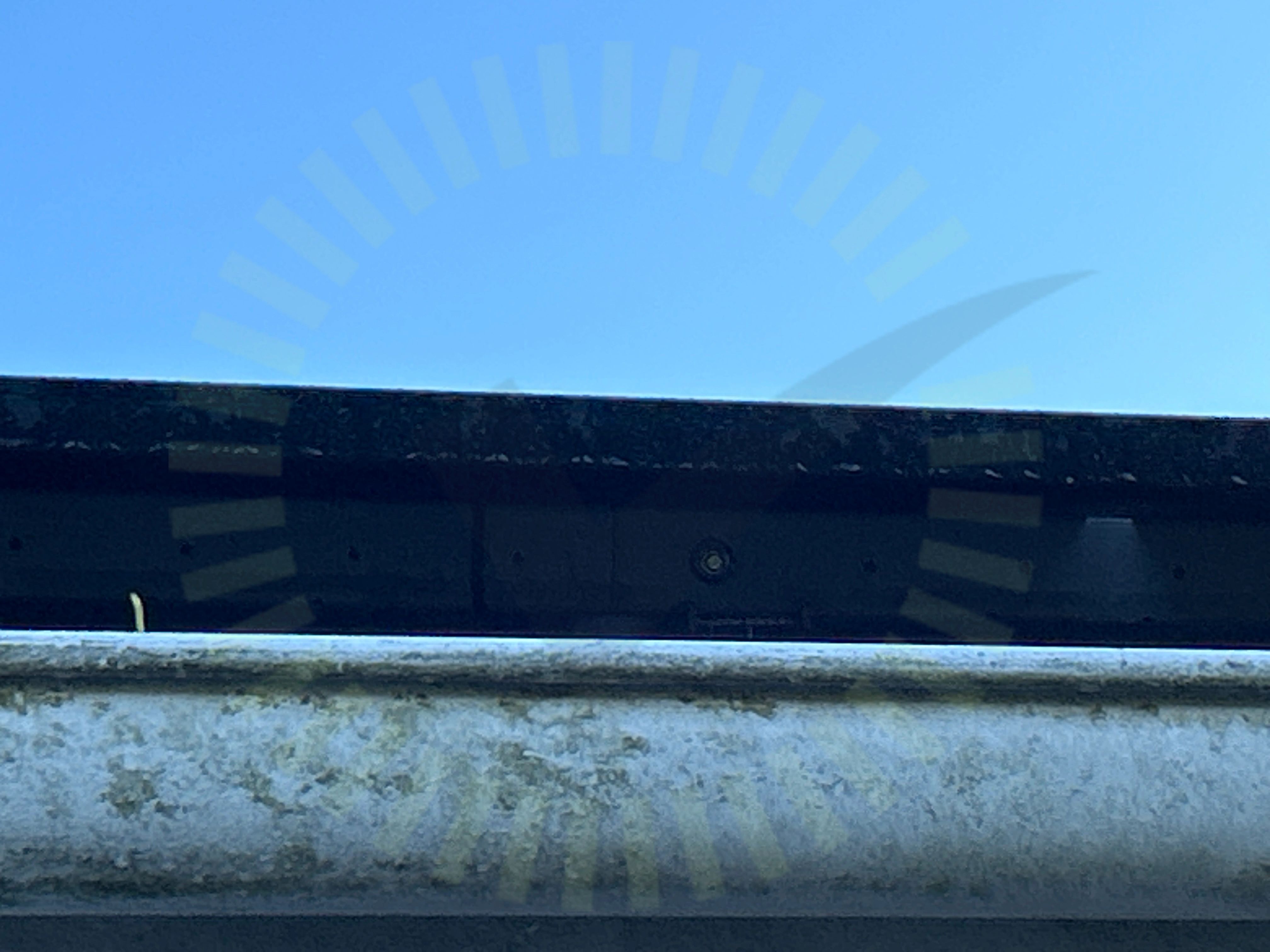

8.2 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
Tillverkarens anvisningar
8.3 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Fel infästningstyp samt fel dimension på läkt.
Tillverkarens montageanvisningar

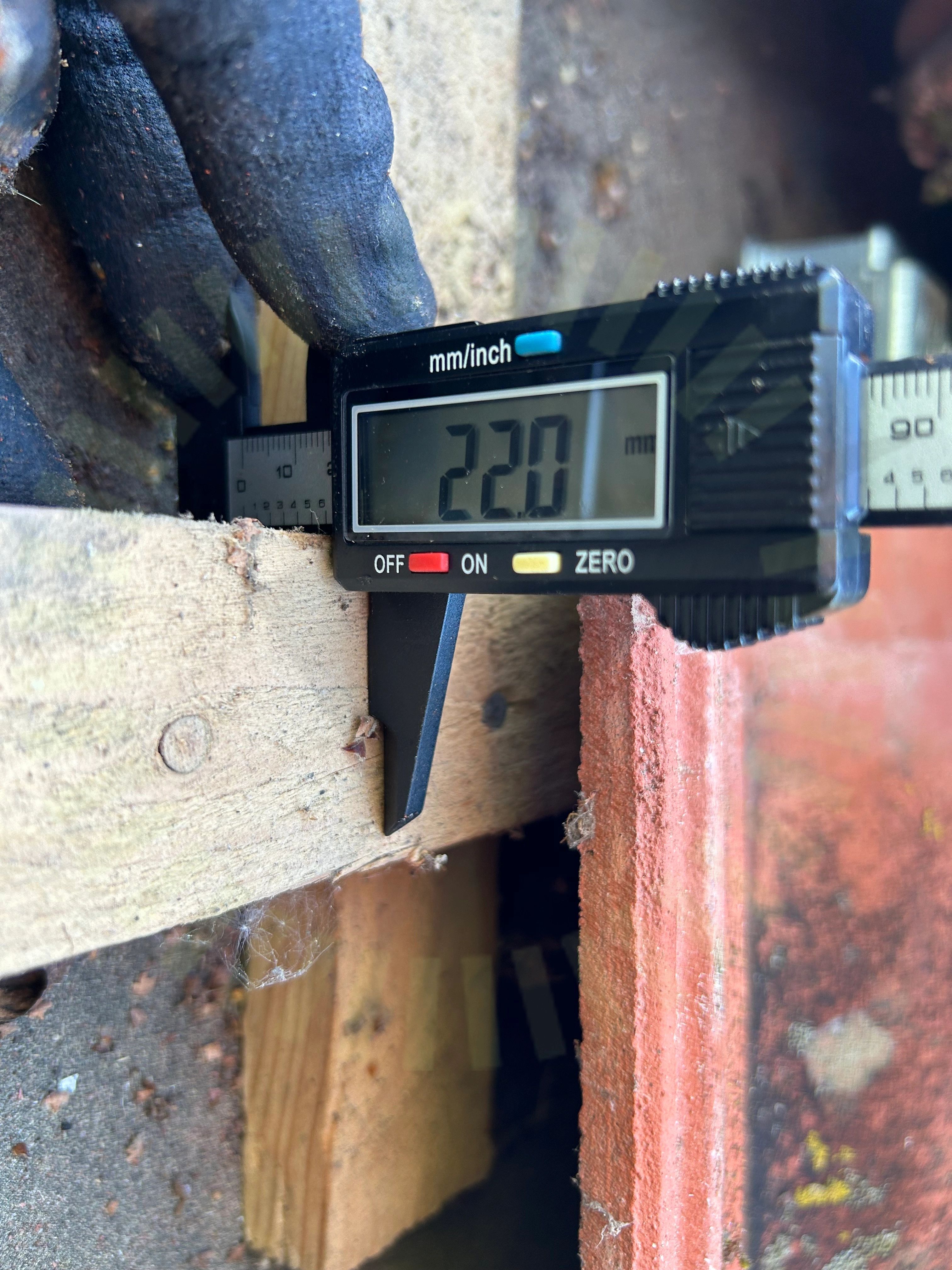

8.4 Underbyggnad
Inte godkändLäkten är för tunn för den använda infästningen.
Produktdatablad solpanelsfäste PD5119 | Version 1 - 240524 | Sid 1 (1)
8.5 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 105cm cc.
Snö- och vindlastberäkning
Godkända kontrollpunkter
15/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
