Besiktningsrapport

9.2

Installation genom

EcoKraft

Datum

25 april 2023

Ort

Västra Frölunda, Västra Götalands län

Stress på kontakter

Råspontsinfästning

Kabeluppfästning

Kablarnas böjradie

94% godkända6% ej godkända

Om installationen

PanelerSolarWatt: Vision H 3.0

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörSäkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Schletter: Rapid Roof Hooks

Anmärkningar

3/25

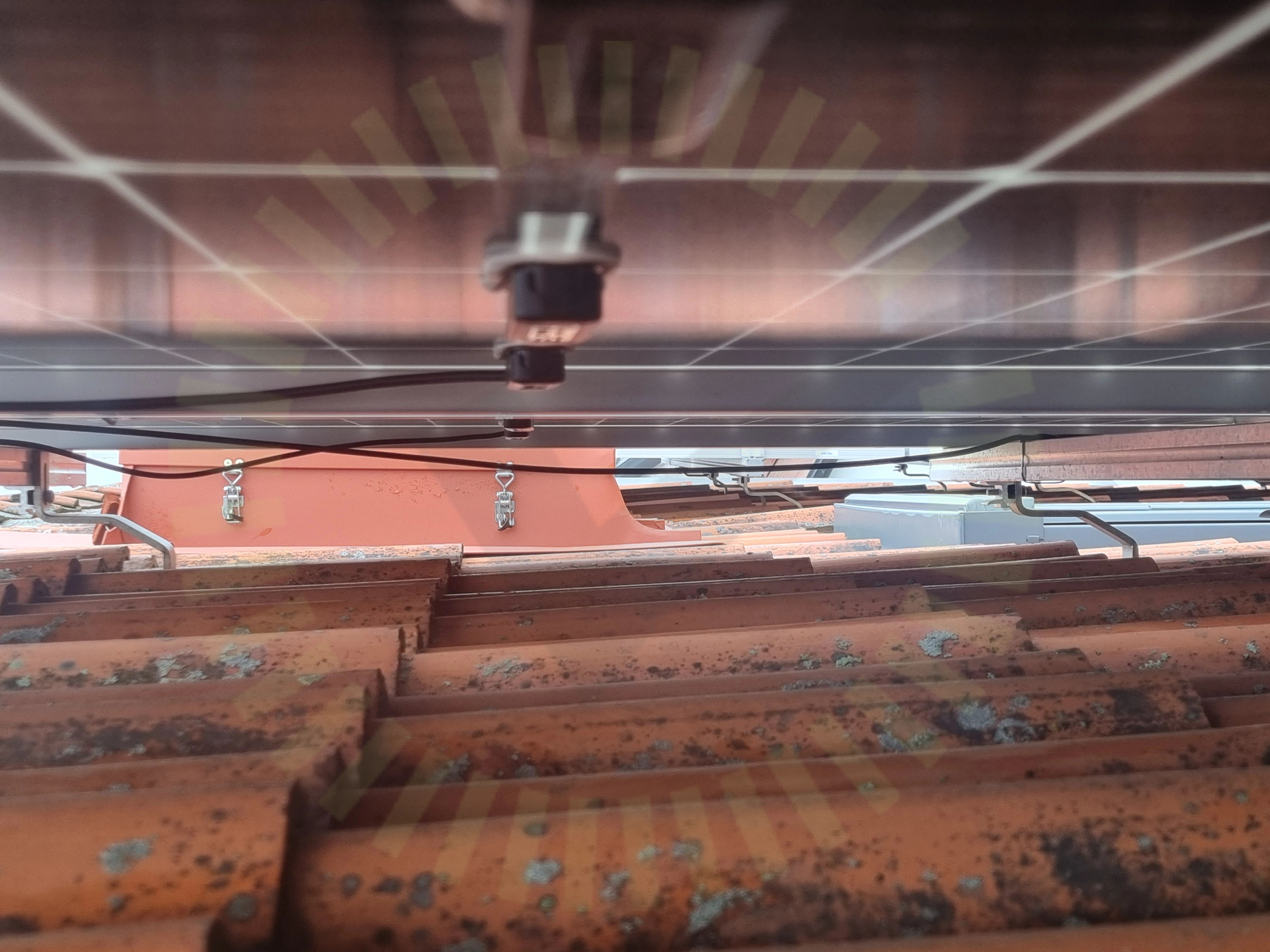

1.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

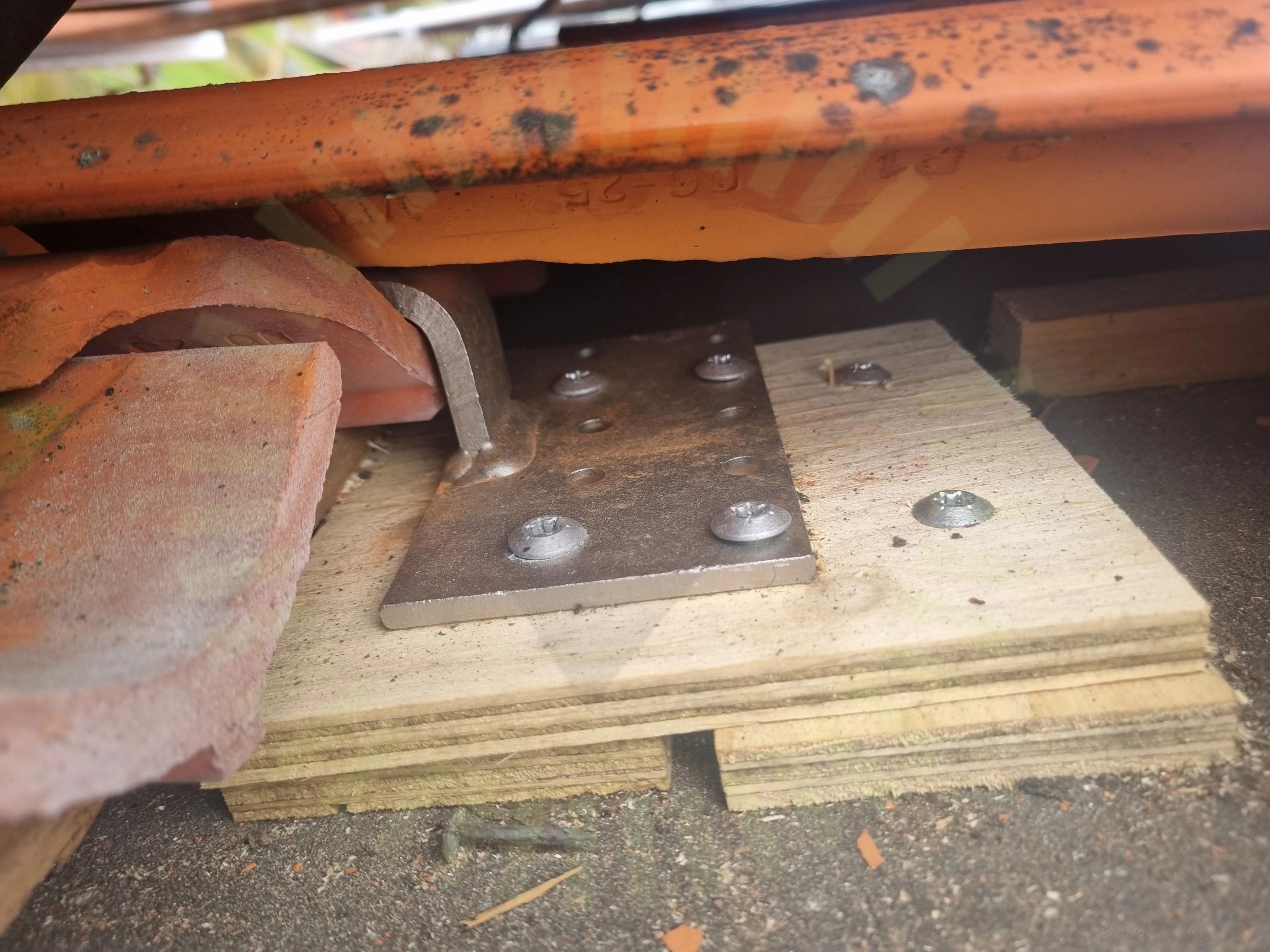

1.2 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

1.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. En annan panellayout än I lastberäkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/25

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/25

TakgenomföringTakstolsinfästning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

1/37

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

36/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningInfästning bakplattaKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningNärliggande materialSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt material

SolarWatt: Vision H 3.0

Anmärkningar

2/17

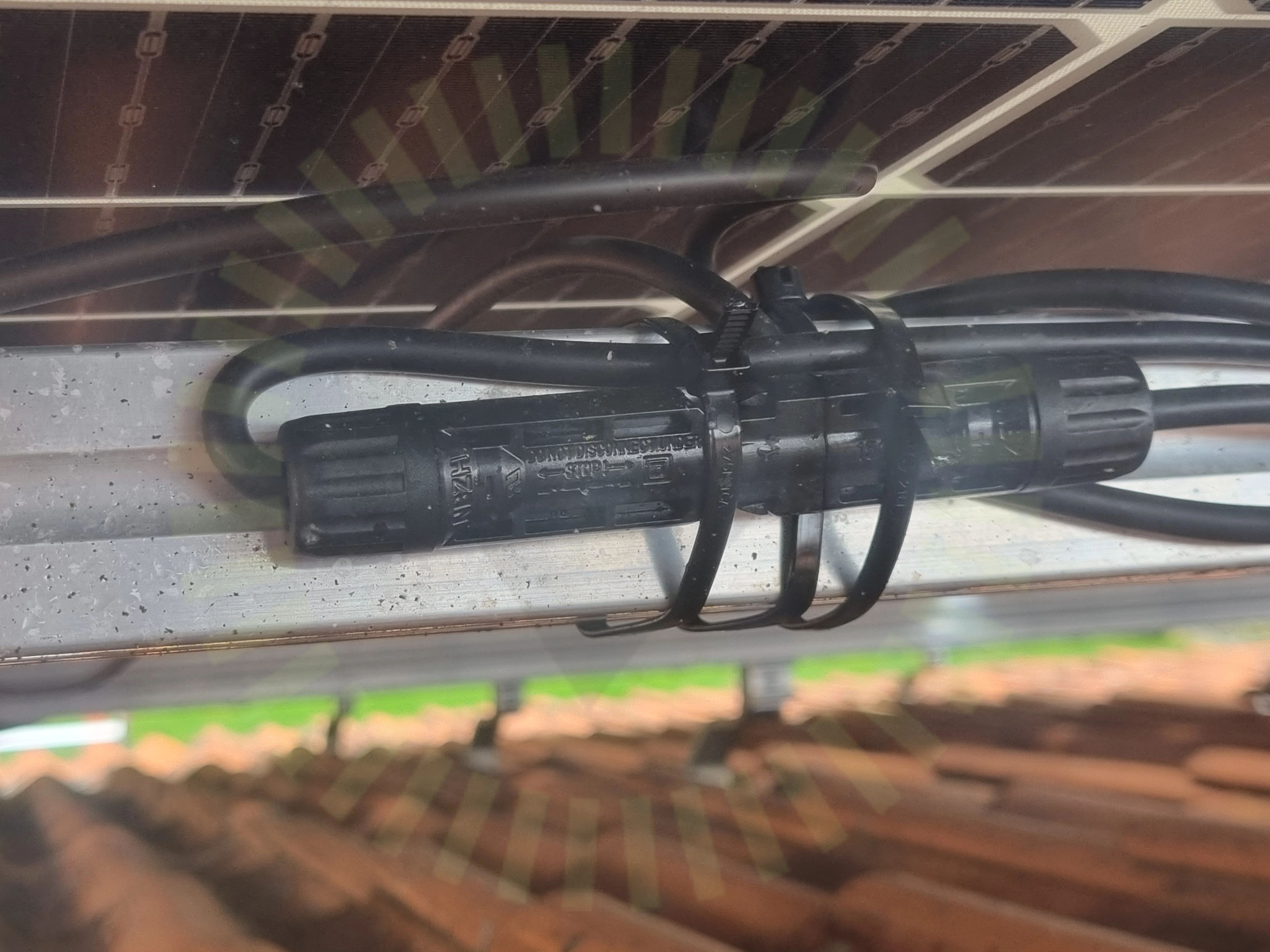

3.1 Kablarnas böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

3.2 Stress på kontakter

Inte godkänd

Kontakter hänger fritt med kablage dragandes åt vars ett håll.

Godkända kontrollpunkter

14/17

Bakstycke FöremålDräneringshålFästens placeringFörbindelse av kontakterKablar dragavlastadeKlämmornas överlappningKontakterKontakter skyddadeKopplingslådaMellanrumPunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
