Besiktningsrapport

9.2

Installation genom

SolenergiProjekt

Datum

16 augusti 2023

Ort

Åkersberga , Stockholms län

PEN-ledare

Jordning av chassi

Kontaktdon

+ 2

92% godkända8% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H

MontagesystemWeland Stål: Plåttak

VäxelriktareGroWatt: MID15~25KTL3-X

TillbehörUndercentral

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3B 410 BTG 108H

Anmärkningar

1/14

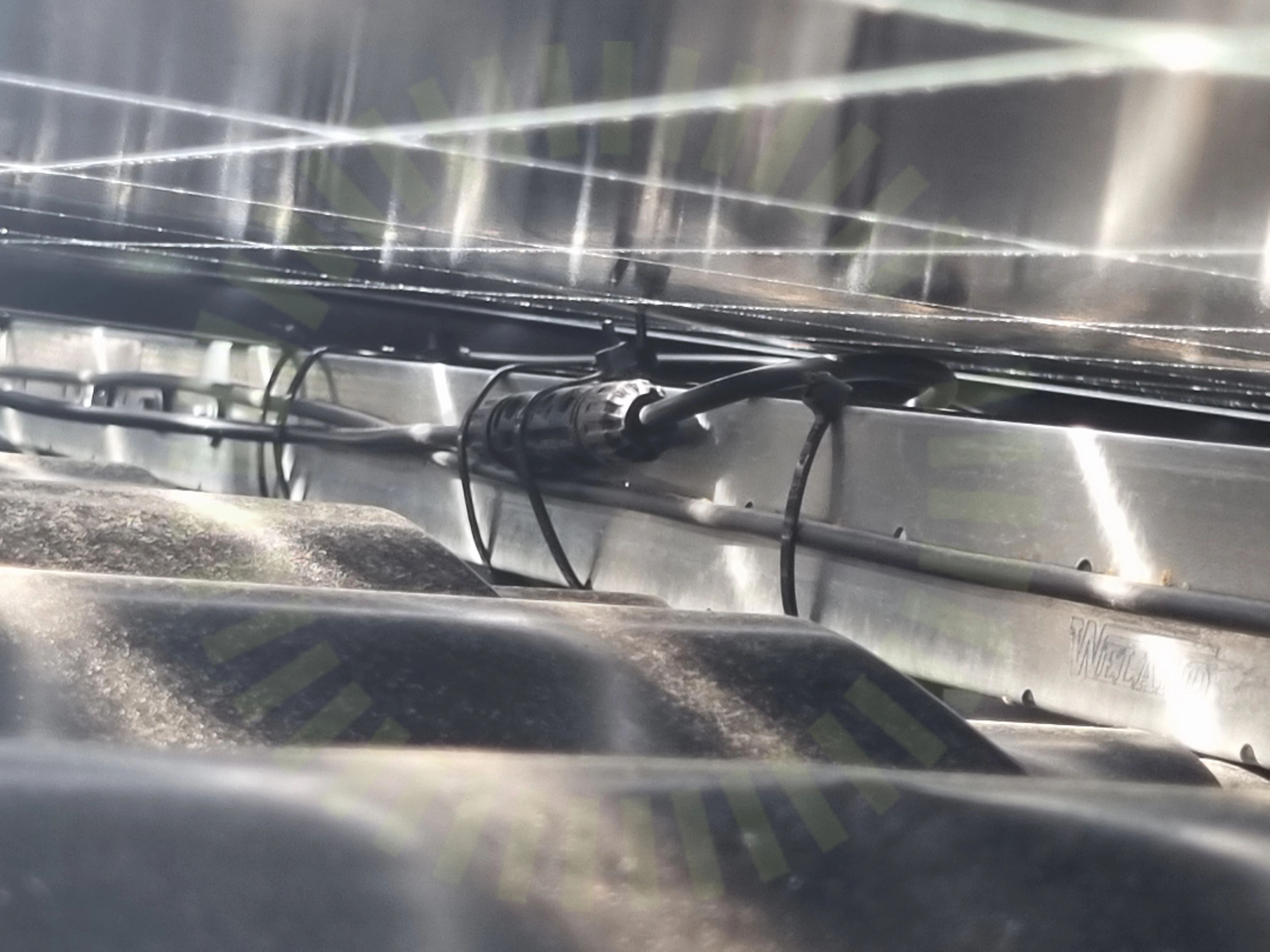

1.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MID15~25KTL3-X

Anmärkningar

6/40

2.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MID 10-25KTL3-X User Manual EN 202206, Sida 9

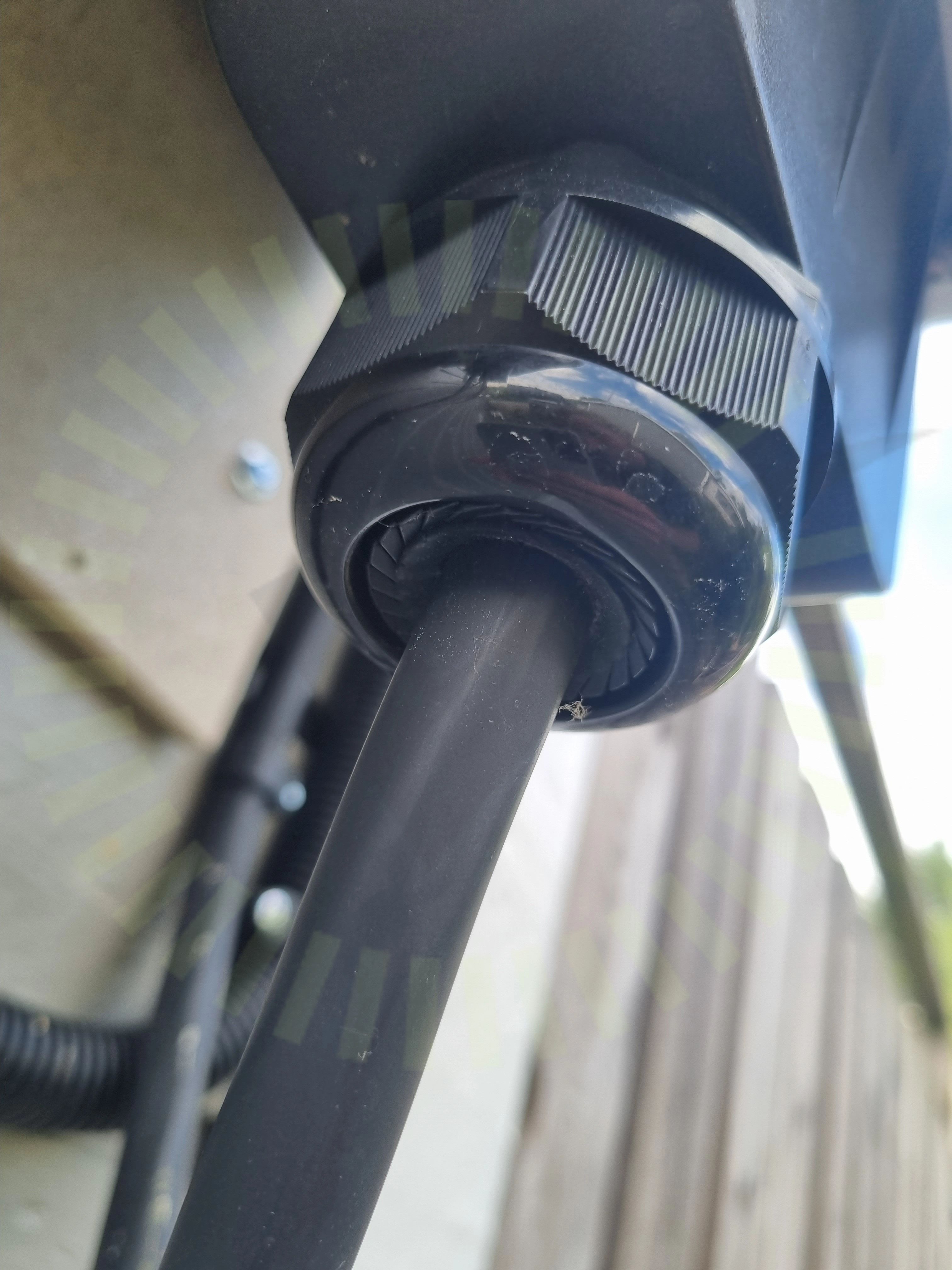

2.2 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt. Förskuvning sluter inte helt tätt runt kabel, kabel rör sig om man drar lätt i den

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. saknas vid fasadskåp/elmätare

SS 436 40 00 (712.514.101)

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

2.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual EN 202206, Sida 13

2.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Ac kabelgenonförning till fasadskåp

Godkända kontrollpunkter

32/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMätprotokoll DCStress på kontakterSträngdesignSträngschemaSäkringsdimensionVarning för backspänningUppskalad ledareLedare anslutnaMärkningSkadat kablageVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40

Dubbel matningTillförlitligt fäst

Undercentral

Anmärkningar

1/8

3.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Plåttak

Godkända kontrollpunkter

17/17

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning skenaKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
