Besiktningsrapport
8.1
Installation genom
Cell Solar Nordic
Datum
29 mars 2022
Ort
Åkarp, Skåne län
Sträng: Förläggning
Infästning: Avstånd panna
77% godkända
23% ej godkända
Om installationen
Paneler
Hyundai: HiE-S(XXX)VG (BF+BB)
Optimerare
SolarEdge: S-Serie
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
SolarEdge: SE3K-10K
Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Varselmärkning
Anmärkningar
2/4
1.1 Varselmärkning: Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas vid inkommande.
1.2 Varselmärkning: Varning för likström
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
1/4
Ej tillgängligt vid besiktning
1/4
Villa, Hyundai: HiE-S(XXX)VG (BF+BB)
Anmärkningar
3/16
2.1 Placering: Skugga
Inte godkänd
Panelen är placerad i permanent skugga. Tillverkaren tillåter inte att panelen placeras i permanent och/eller regelbunden skugga.
2.2 Solpaneler: Fästen: Överlappning
Inte godkänd
Tillverkaren kräver ett avstånd på 1.5 mm mellan panelens ram och klämmans vägg.
2.3 Sträng: Förläggning
Inte godkänd
DC kablage är förlagt som en loop på taket.
Godkända kontrollpunkter
13/16
Villa, K2: SingleRail: CrossHook 3S
Anmärkningar
5/17

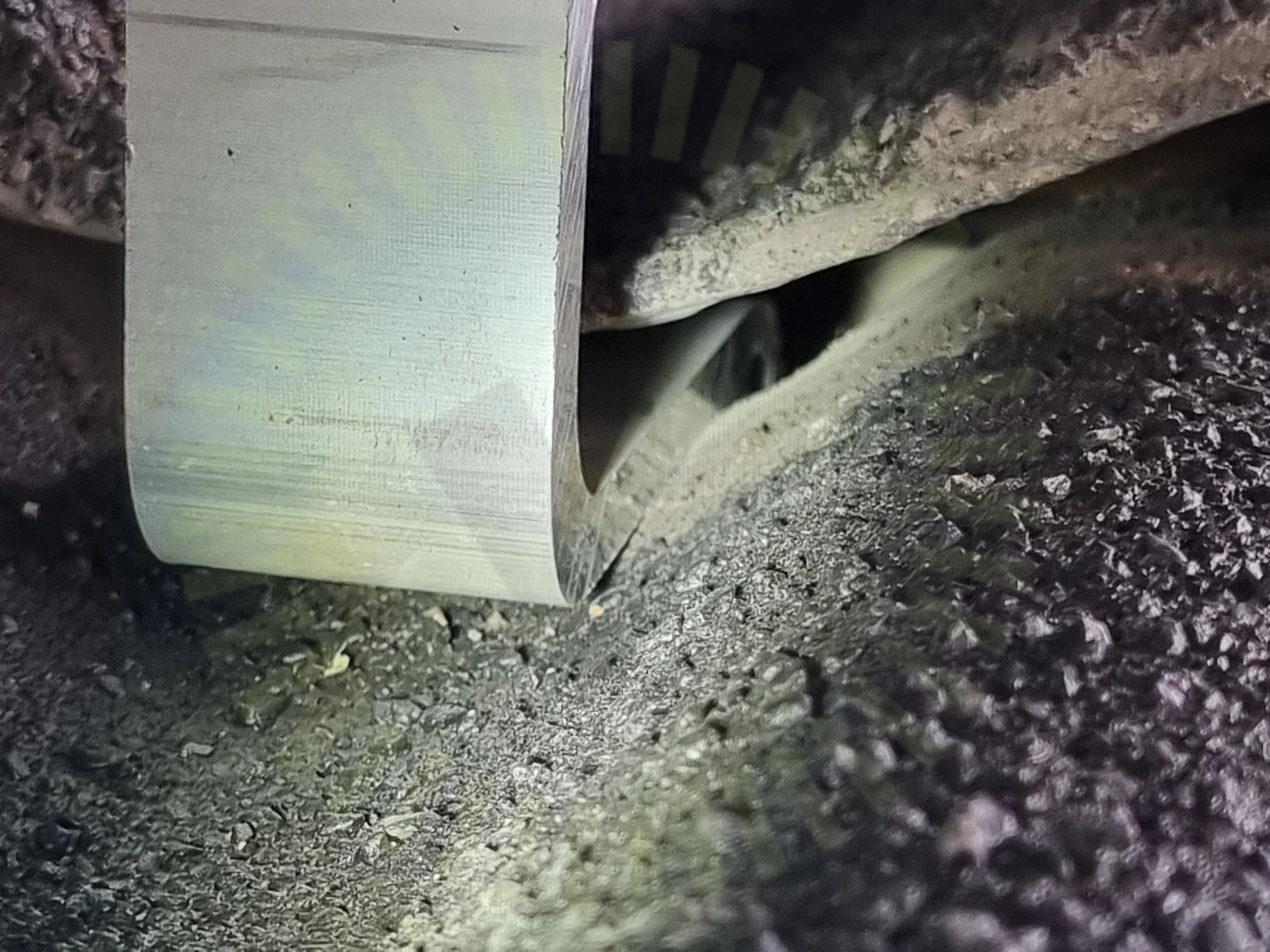

3.1 Infästning: Avstånd panna
Inte godkänd
Krokar ligger an den underliggande takpannan.
3.2 Skenor: Överhäng
Inte godkänd
Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 30 cm.
3.3 Infästning: CC mått
Inte godkänd
Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 130 cm.
3.4 Infästning: Infästning Råspont
Inte godkänd
Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont. Flera krav uppfylls inte.
3.5 Infästning: Infästning Takstol
Inte godkänd
Infästning stämmer inte överens med tillverkarens instruktioner. Infästningar får inte enbart ske i råspont utan skall ske i takstolar.
Godkända kontrollpunkter
12/17
Villa, SolarEdge: S-Serie
Anmärkningar
1/5
4.1 Optimerare: Placering
Inte godkänd
Optimerare är inte installerat enligt tillverkarens anvisningar. Minst 10 mm avstånd mellan skenan och optimerare krävs.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
3/20
5.1 Växelriktare: El: Dimensionering
Inte godkänd
Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster. Resultatberäkning för växelriktaren är skapad och bild från den är lagd i offert. Dimensionering kontrolleras mot överlämnad beräkning.
5.2 Växelriktare: El: Förskruvning
Inte godkänd
Förskruvningen håller ej i kabel. Kabeln går att röra in och ut.
5.3 Växelriktare: Placering: Värmeutveckling
Inte godkänd
Växelriktaren är placerad i söderläge utan skydd för direkt sol.
